発行日2025-06-09
公報種別意匠公報(S)
登録番号1800573
登録日2025-05-30
意匠に係る物品透視窓体
意匠分類K0-000(K1～K9に属さないその他の産業用機械器具)
出願番号2024026855
出願日2024-12-25
意匠権者クアーズテック合同会社
代理人個人
意匠に係る物品の説明本物品は、高圧または低圧の不透明な密閉構造体の内部を気密にすると共に透視するための透視窓体である。例えば、液化二酸化炭素収納容器、高圧ボイラーや廃棄物焼却炉等の燃焼容器、内燃機関あるいは深海艇や宇宙船のような各種密閉構造体の耐圧シール装置に用いられ、外部から内部を視認できる透視窓体である。

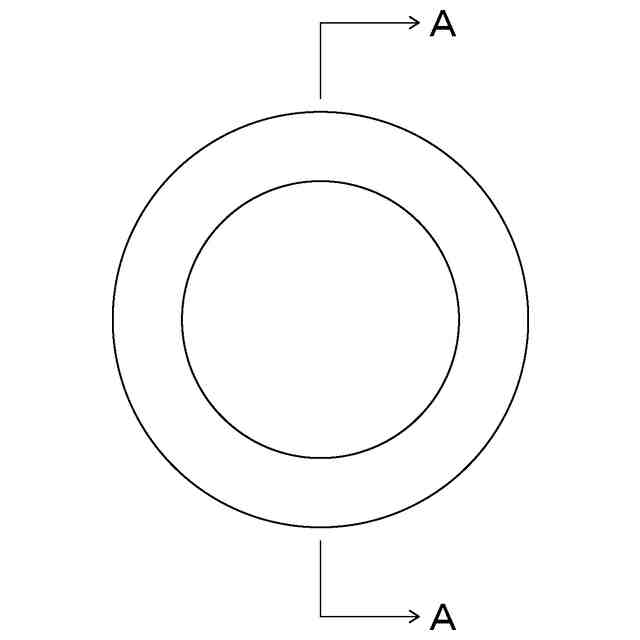

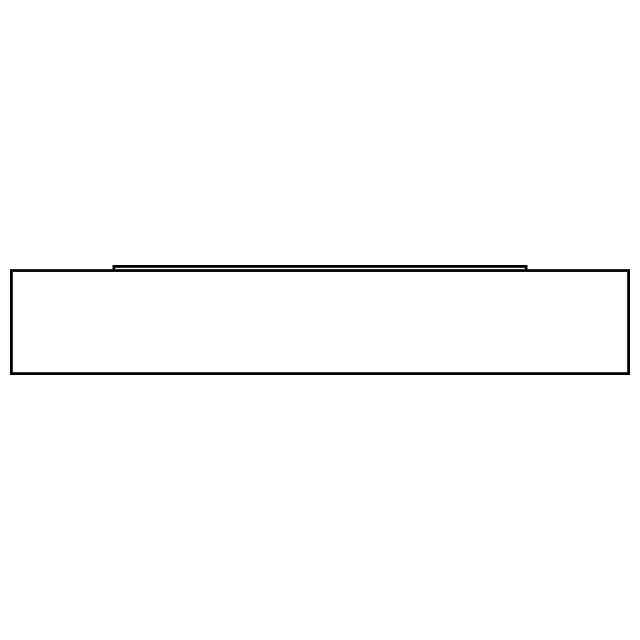

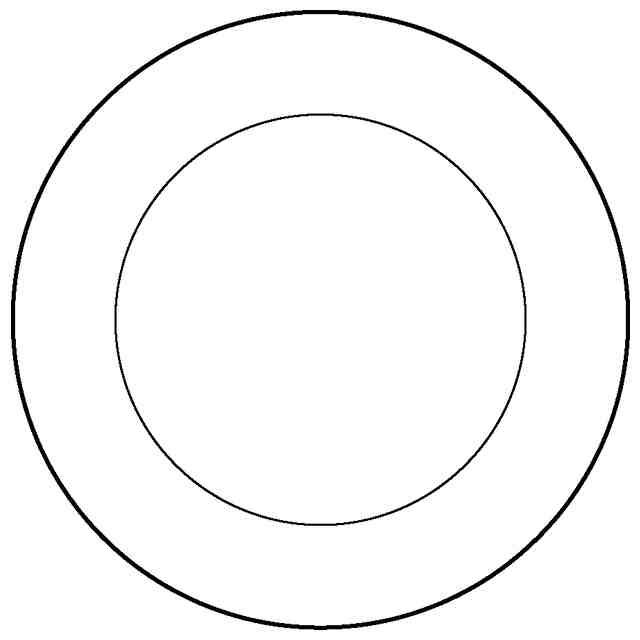

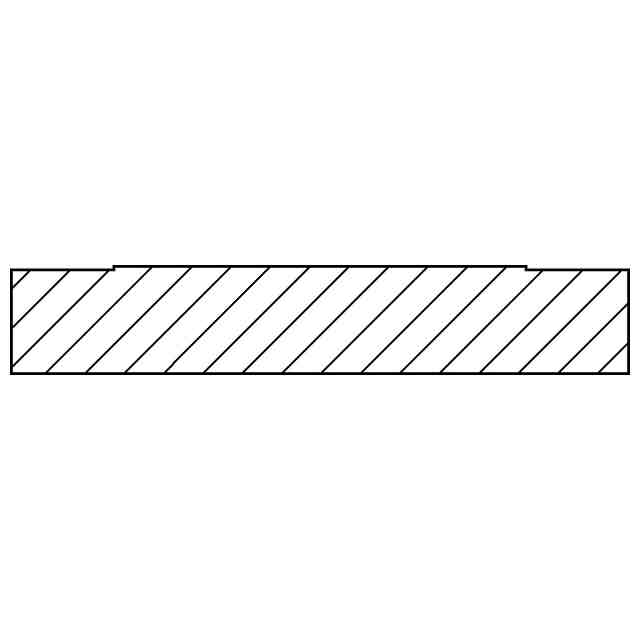

意匠の説明本物品は、透明セラミックスあるいは各種透明ガラスからなり、円柱体の上面中央部に同心円小径の凸部を有する。前記凸部の上面及びこれに対向する下面全体は透明であり、その他の面は全て研削跡による半透明な面になっている。透光部を示す参考正面図において、薄墨を施した部分が半透明となっている部分であり、中央部は透明である。透光部を示す参考背面図に示すように、透明な下面から見た場合、前記上面の凸部以外の半透明の面がリング状に透けて見える。また透光部を示す参考底面図において薄墨を施した部分も半透明となっている部分である。半透明と透明の透過性の違いを透過性を示す参考写真に示す。尚、透過性を示す参考写真は透過度合を示す図であって、円柱体全体の径と凸部の径を正確に図示していない。平面図、右側面図、左側面図は底面図と対称にあらわれるため省略する。

関連意匠
