発行日2025-07-18
公報種別意匠公報(S)
登録番号1803962
登録日2025-07-10
意匠に係る物品匣鉢
意匠分類K0-491(K1~K9に属さないその他の産業用機械器具)
出願番号2024022032
出願日2024-10-23
意匠権者東京窯業株式会社
代理人個人

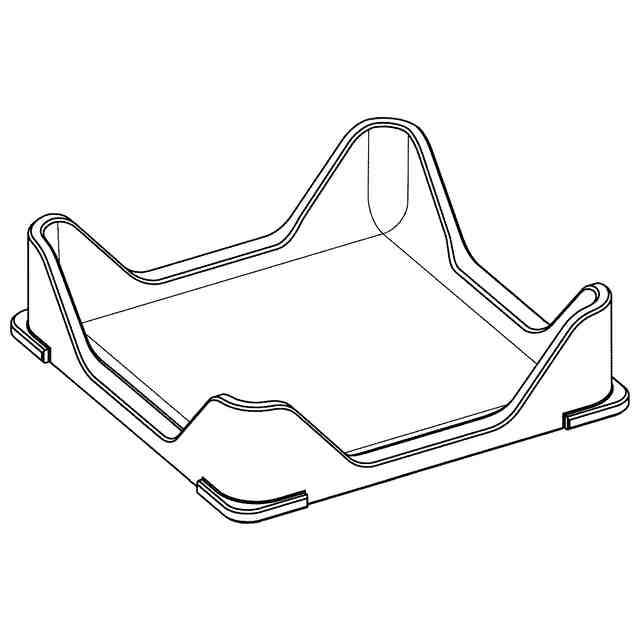

意匠に係る物品の説明本物品は、セラミックス材料の焼結等に用いるための匣鉢である。参考斜視図のように、匣鉢は、複数段積層した際に、通気空間が形成される。

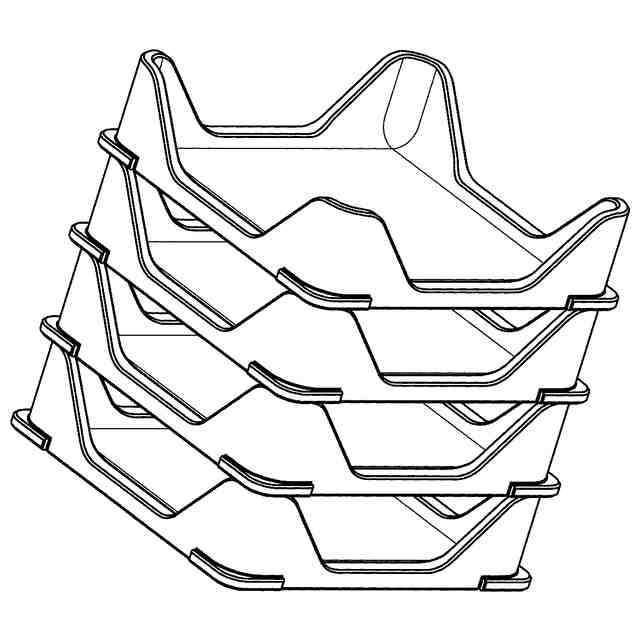

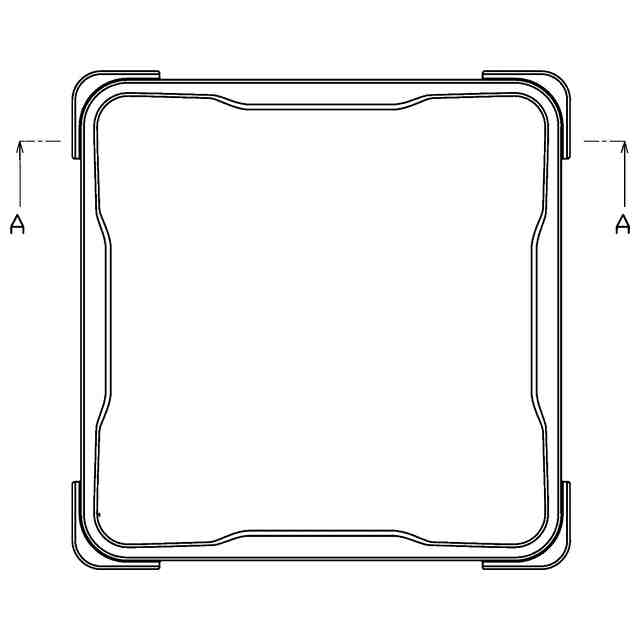

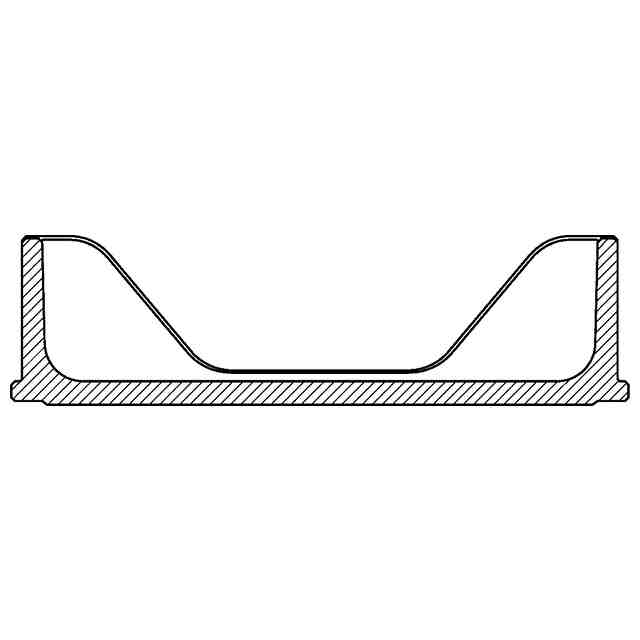

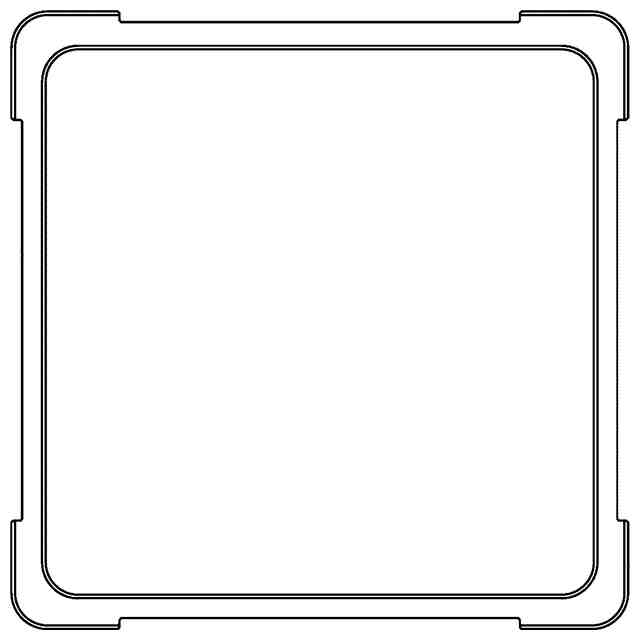

意匠の説明参考斜視図、及び使用状態を示す参考斜視図において、匣鉢の内側に表されている細線は、いずれも立体表面の形状を特定するための稜線である。 底面図における底面の外周は全域に亘って段上げされることにより窪み(参考A-A方向断面矢視図を参照)が形成されている。 使用状態を示す参考斜視図に示すように、本物品の匣鉢は、上下方向に積み重ねた際に四隅の角部の上端部分が、他の匣鉢の底面の窪み(凹部)に入り込んで係合するものとされている。これにより、匣鉢を積み重ねた際の匣鉢の水平方向へのずれが抑制される。また、匣鉢の各側面には、切欠き部が形成されており、匣鉢を積み重ねた際の通気空間を形成するものとされている。
