登録番号1802940
登録日2025-06-26
意匠に係る物品壁板取付け具
意匠分類L4-56(建築用構成品)
出願番号2025004681
出願日2025-03-10
意匠権者株式会社ヒロコーポレーション
代理人弁理士法人日峯国際特許事務所

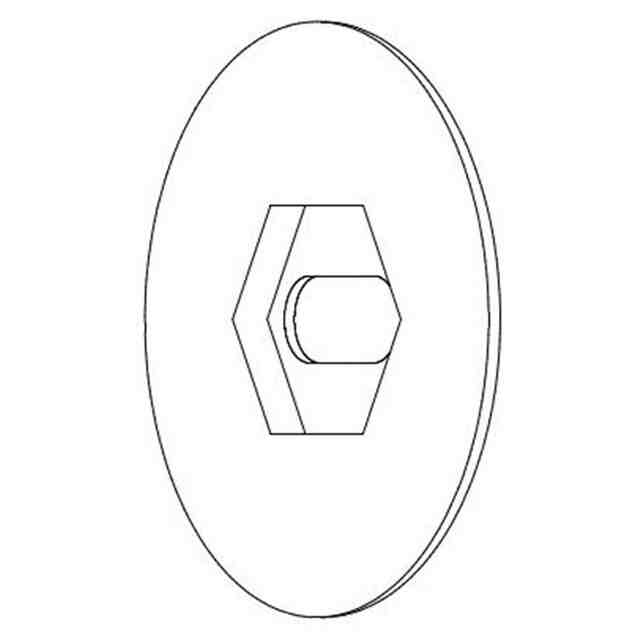

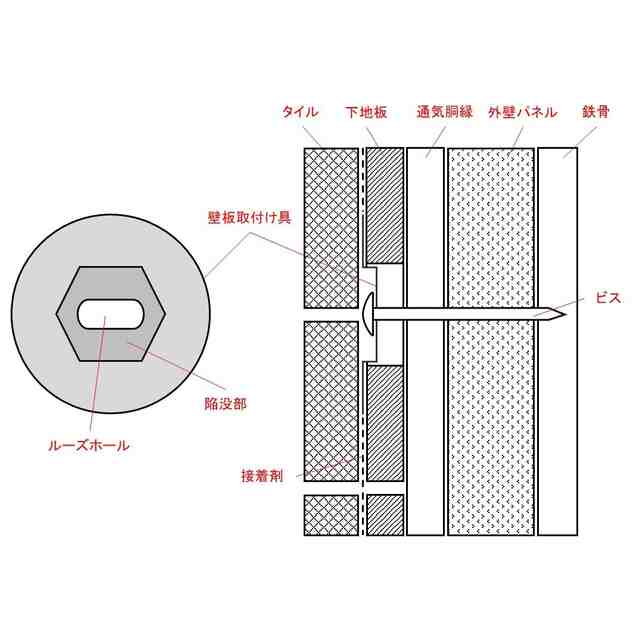

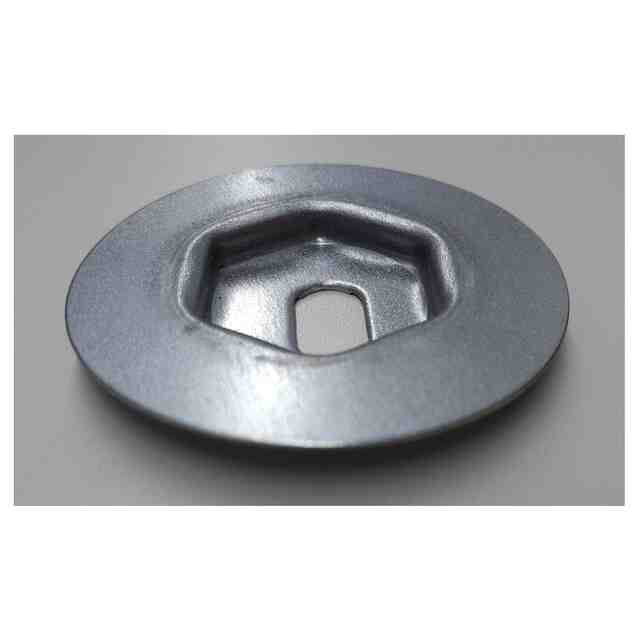

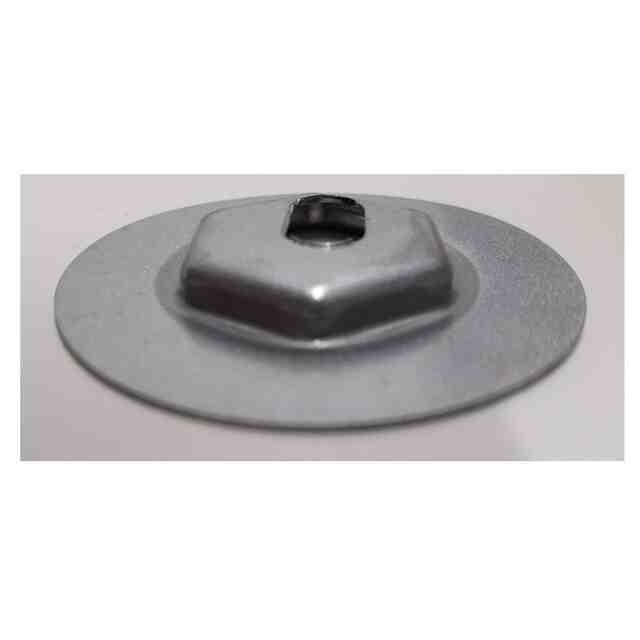

意匠に係る物品の説明本物品は、タイルを張った外壁パネルを鉄骨等に取り付けるための壁板取付け具である。壁板取付け具は、円板の中央部を六角形状に凹ませた陥没部の中心にルーズホールを空けた金具である。外壁パネルに通気胴縁を介在させてビス留めした下地板に接着剤でタイルを貼り付ける際に、下地板の一部を円形等に刳り貫いた孔に壁板取付け具の陥没部を嵌め込むことで、ビスの頭が出っ張らずタイルが接着しやすくなる。孔の周面に陥没部の角を食い込ませることで、壁板取付け具の回転が抑制される。ビスをルーズホールに通すことで、地震等の揺れによる外壁パネルの歪みも吸収される。石膏やシェルボード等の下地材に直接ビス留めするとビスの周りが脆くなるし、下地材と鉄骨の間が離れているとビスが湾曲してタイルが垂れ下がってしまうので、壁板取付け具によって間隔を狭くし隙間も少なくすることができる。

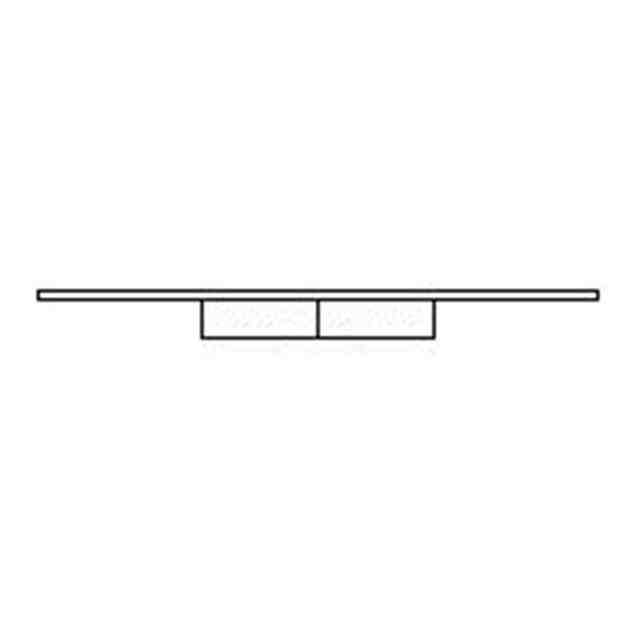

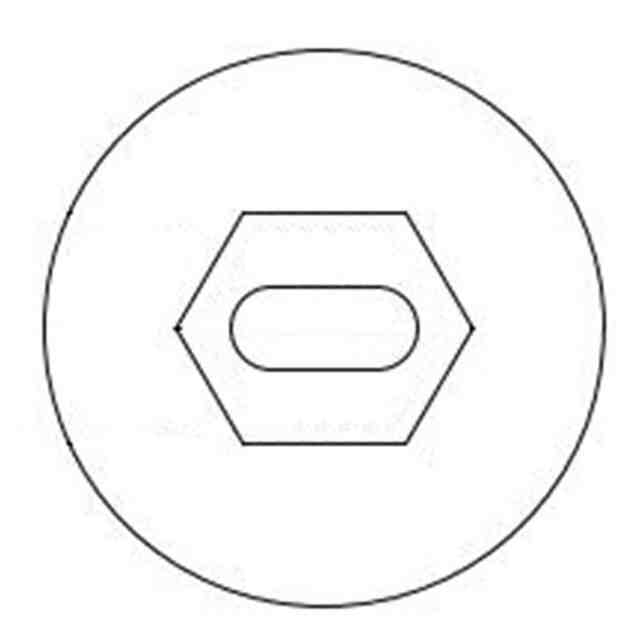

意匠の説明背面図は、正面図と同一につき省略する。右側面図は、左側面図と左右対称につき省略する。
