発行日2025-07-03
公報種別意匠公報(S)
登録番号1802835
登録日2025-06-25
意匠に係る物品金網連結具
意匠分類M3-000(ねじ、くぎ、開閉金物、係止具等)
出願番号2025003596
出願日2025-02-26
意匠権者株式会社佐野工業
代理人個人,個人

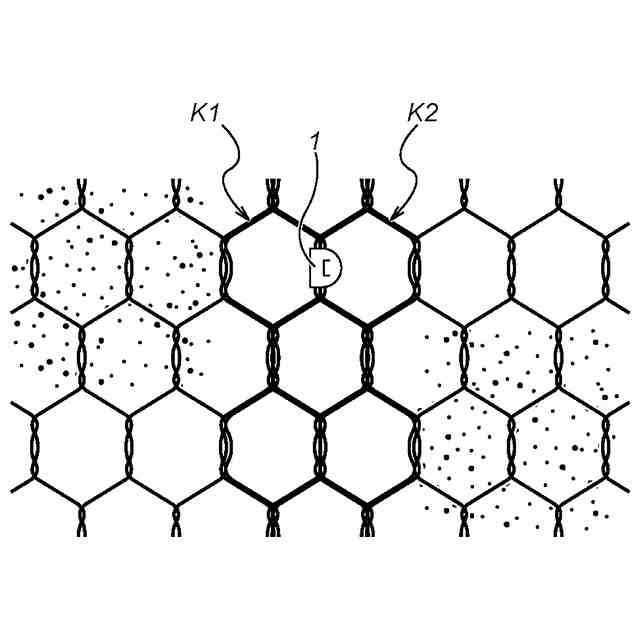

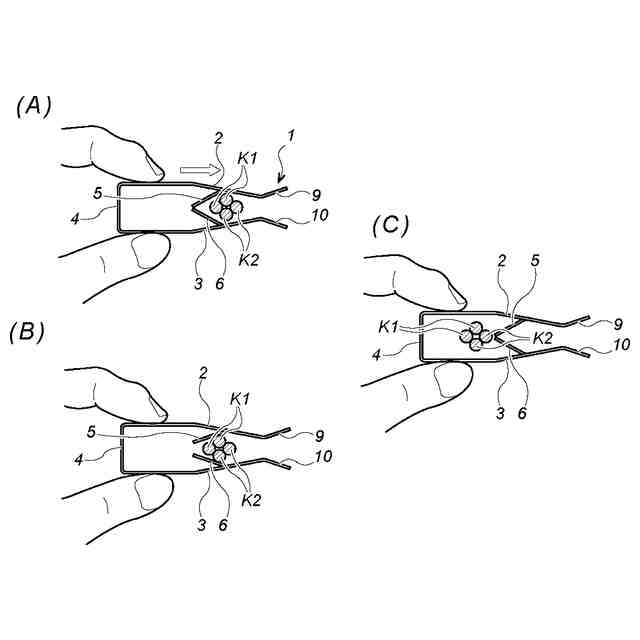

意匠に係る物品の説明本物品は使用状態を示す参考図にあるように崖面に配置された金網Kどうしを連結するための金網連結具1である。また、金網の連結作業を説明するための参考図(A)にあるように、金網K1と金網K2とが重なる部分に金網連結具1を差し込み、対向片2、3の先端部分9、10の対向領域に入れる。金網の連結作業を説明するための参考図(B)にあるように、更に金網連結具1を進行させて、金網K1、K2に傾斜片5、6を接触させる。傾斜片5、6は支持片4側へ先端部を向ける傾斜姿勢となっているので、金網K1、K2に押されることによって開く方向へ弾性変形する。そして、金網の連結作業を説明するための参考図(C)にあるように、金網K1、K2が傾斜片5、6の間を通過すると、傾斜片5、6が閉じて、金網K1、K2が金網連結具1を介して連結されることになる。

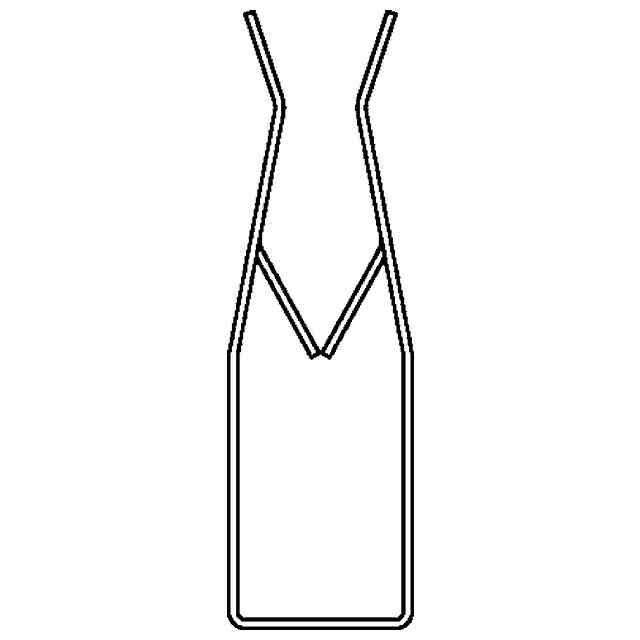

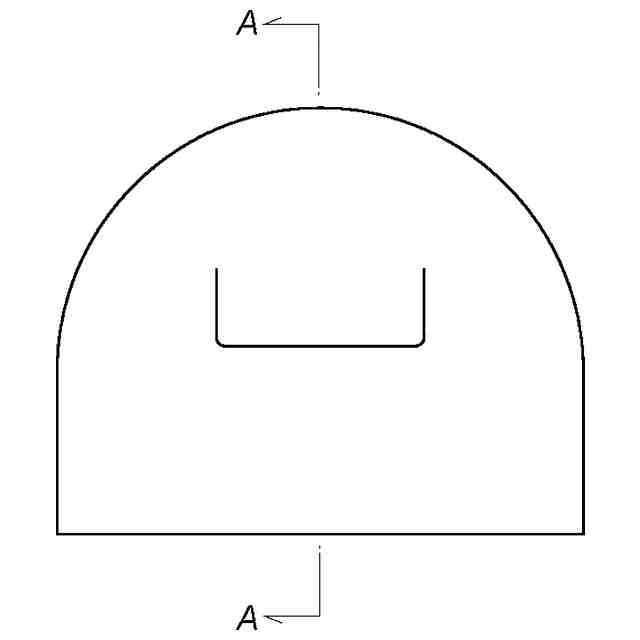

意匠の説明背面図は正面図と同一に表れるので省略する。右側面図は左側面図と同一に表れるので省略する。

関連意匠
