意匠ウォッチ

発行日2024-09-20
公報種別意匠公報(S)
登録番号1780350
登録日2024-09-11
意匠に係る物品家具用錠
意匠分類M3-224(ねじ、くぎ、開閉金物、係止具等)
出願番号2023020545
出願日2023-10-04
意匠権者スガツネ工業株式会社,SUGATSUNE KOGYO CO.,LTD.
代理人

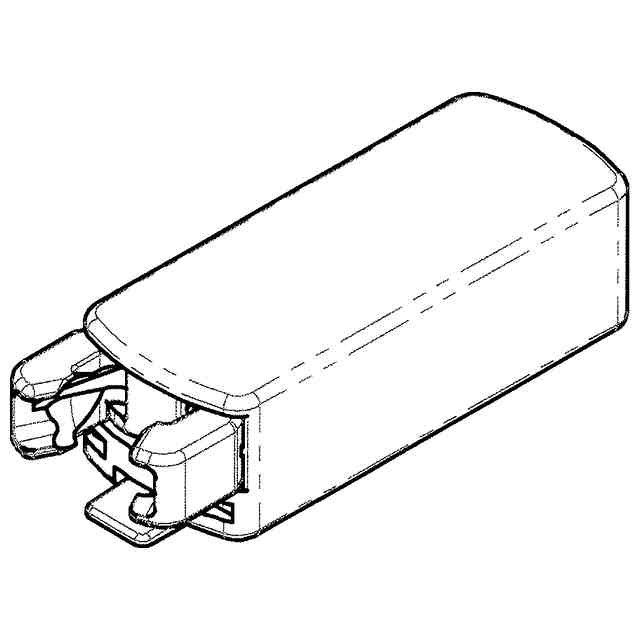

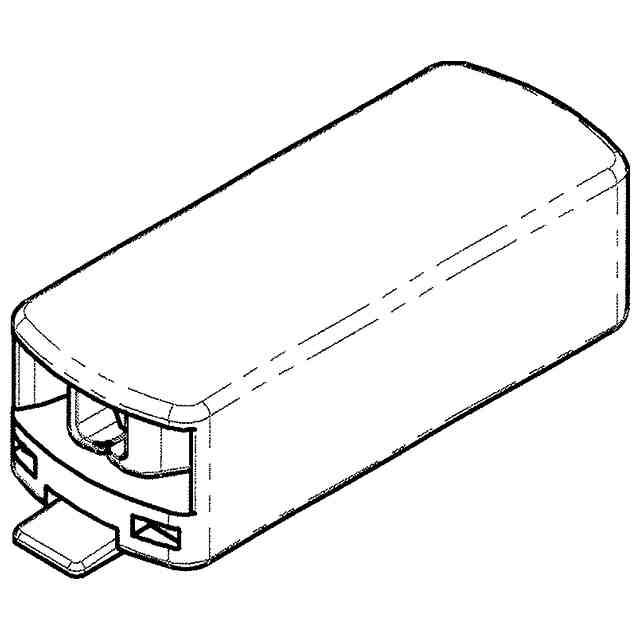

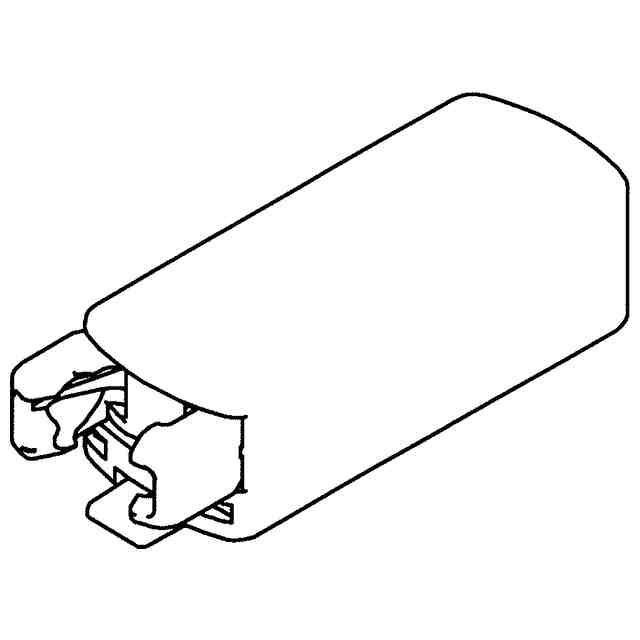

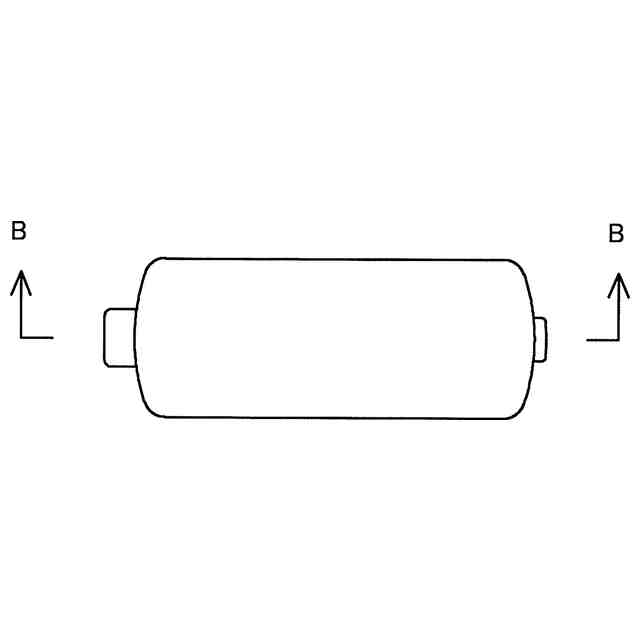

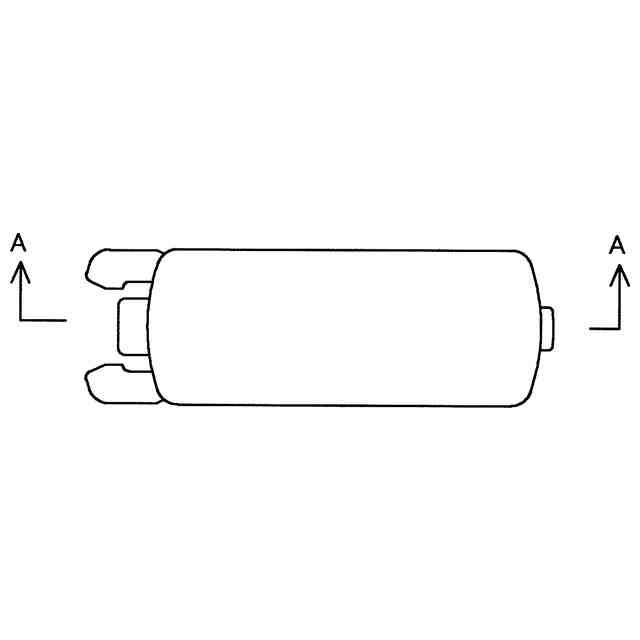

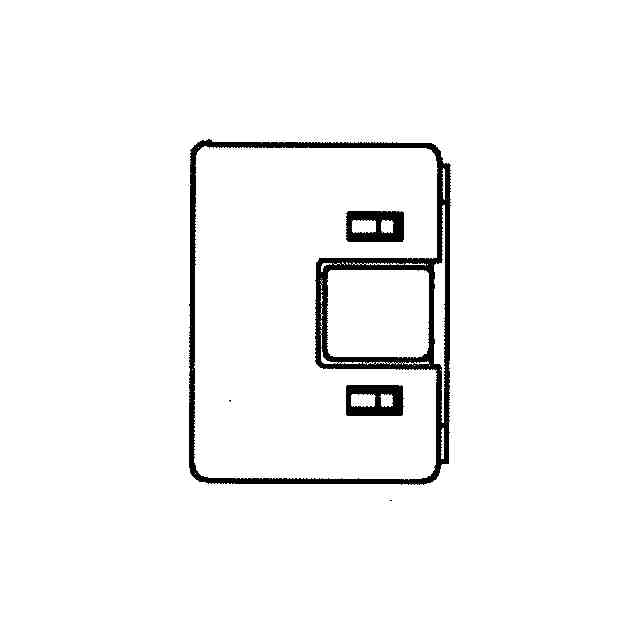

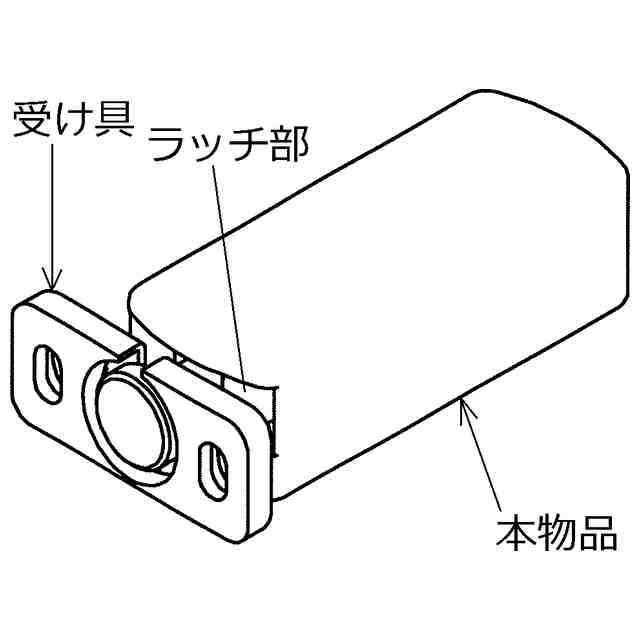

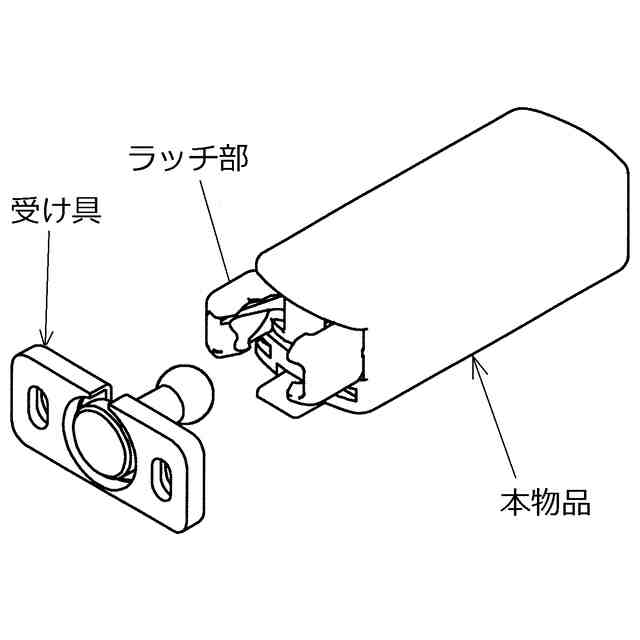

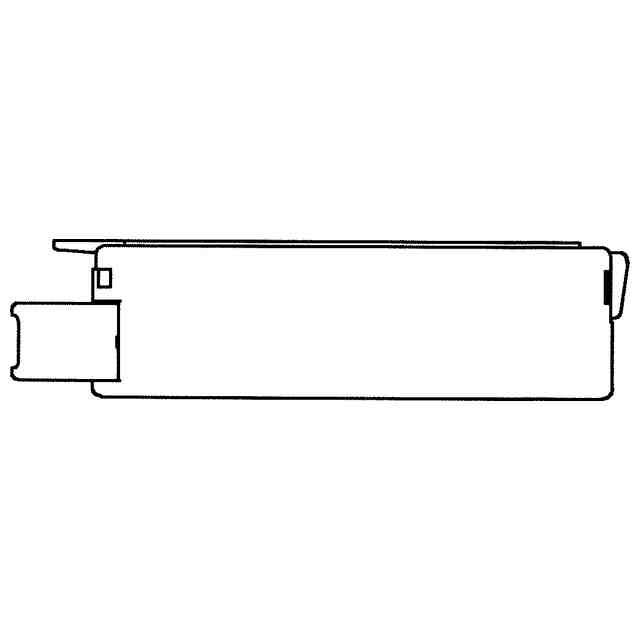

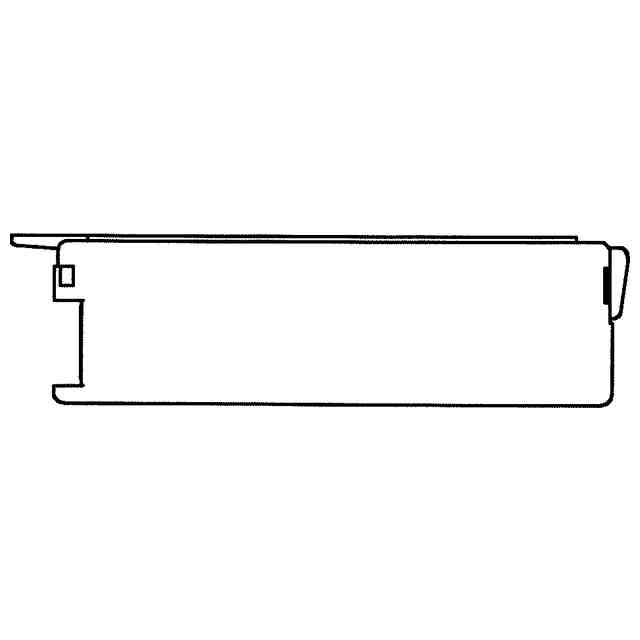

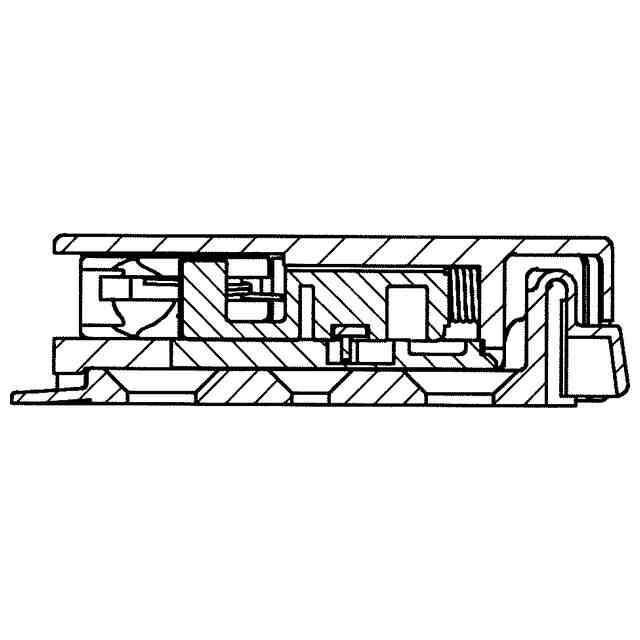

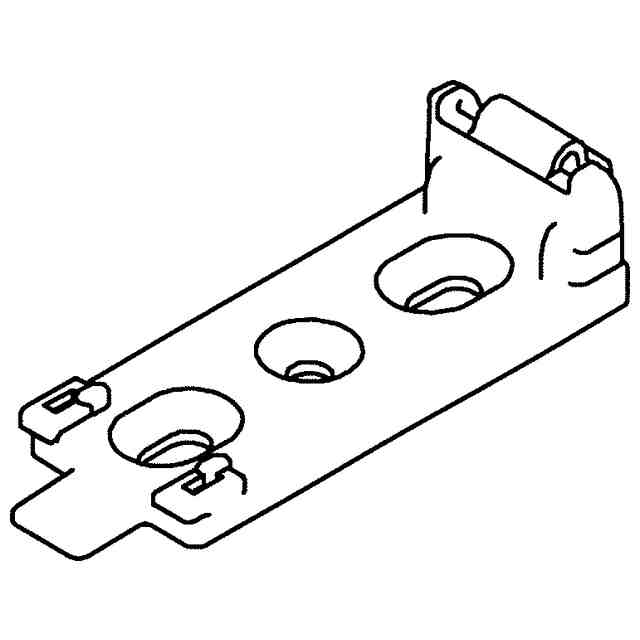

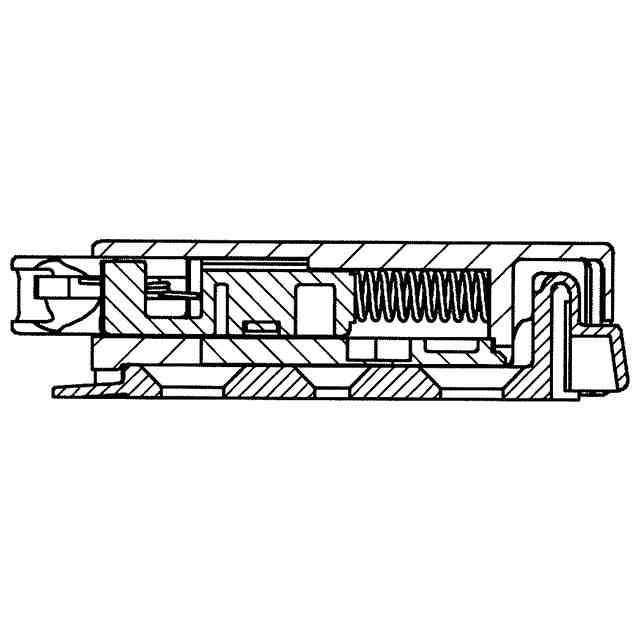

意匠に係る物品の説明本物品は、家具の扉を閉状態に保持するためのものである。本物品は、家具の側板や天板の内側などに取り付けられる。扉の裏面には受け具が取り付けられ、本物品が受け具を保持することで、扉を閉状態に保持する。本物品は、本体と取付座が分離し、取付座を家具の側板内面などにねじで取り付けてから、本体を取付座に取り付ける。使用状態を示す参考図1は、本物品のラッチ部が受け具を挟み込む前の状態をあらわし、使用状態を示す参考図2は、本物品のラッチ部が受け具を挟んで引っ込み、本物品が受け具を保持した状態をあらわしている。

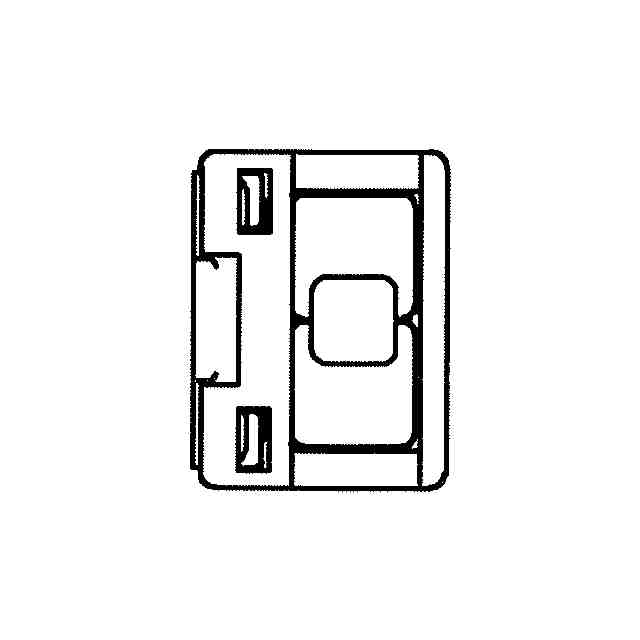

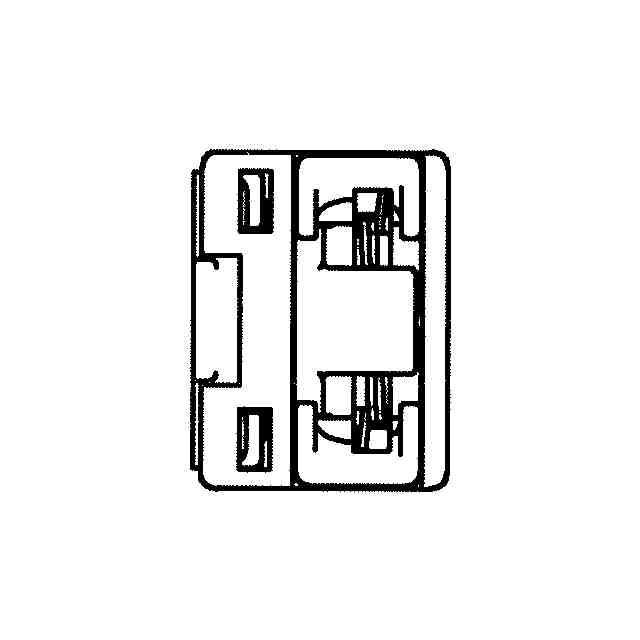

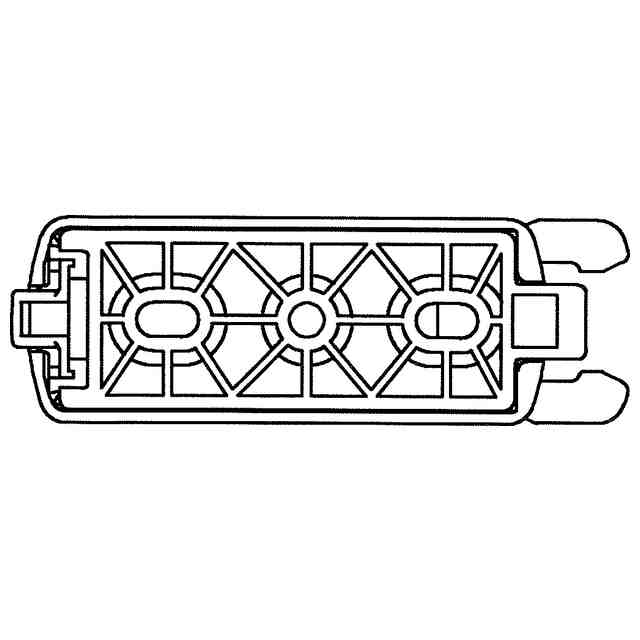

意匠の説明底面図は平面図と対称にあらわれるので省略する。ラッチ部が引っ込んだ状態の底面図はラッチ部が引っ込んだ状態の平面図と対称にあらわれるので省略する。

関連意匠
