発行日2025-06-27
公報種別意匠公報(S)
登録番号1802268
登録日2025-06-19
意匠に係る物品ドアクローザー
意匠分類M3-24(ねじ、くぎ、開閉金物、係止具等)
出願番号2025000764
出願日2025-01-16
意匠権者スガツネ工業株式会社,SUGATSUNE KOGYO CO.,LTD.
代理人

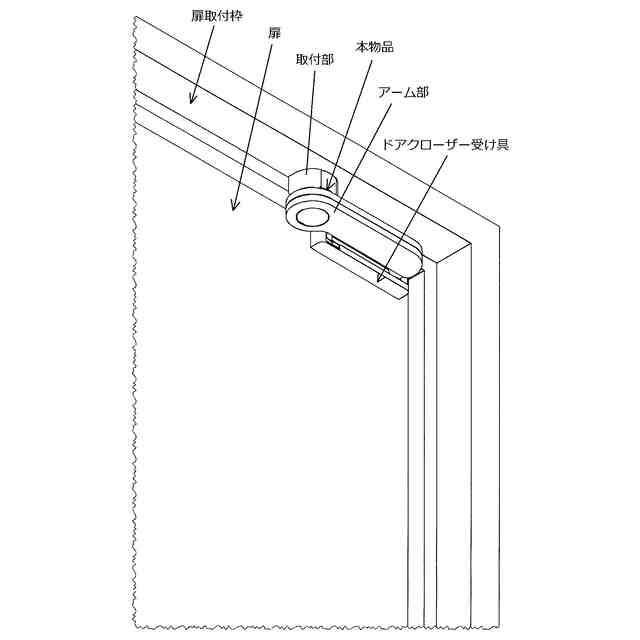

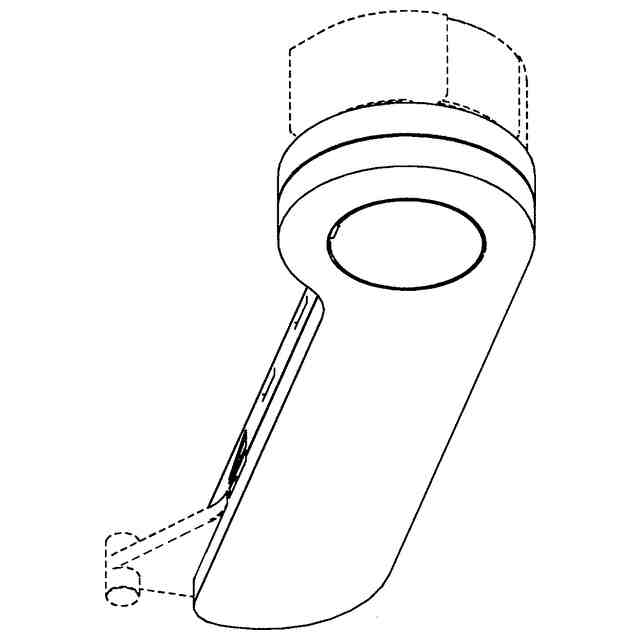

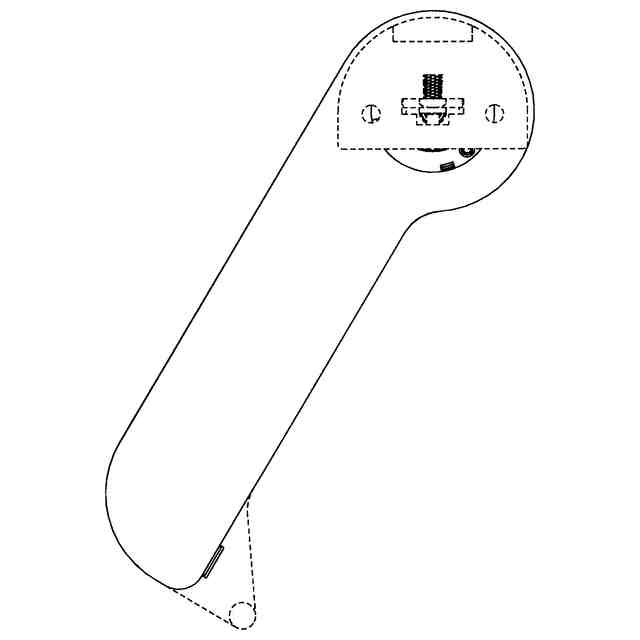

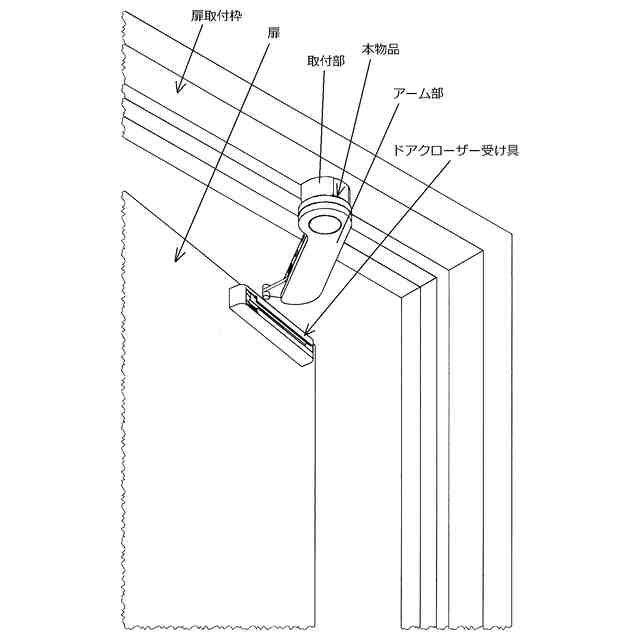

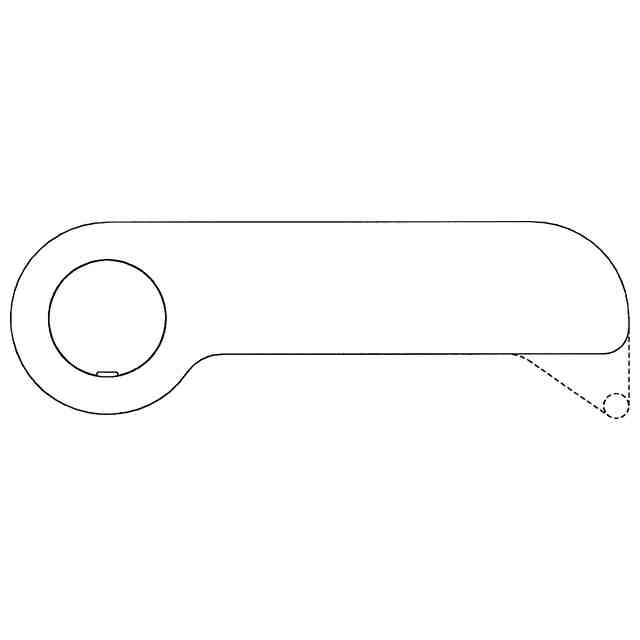

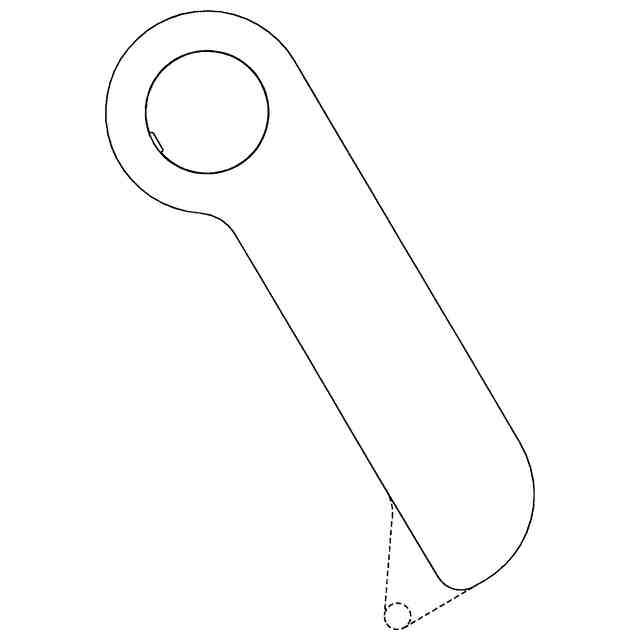

意匠に係る物品の説明本物品は、建具や家具の扉を閉じるためのものである。本物品は、取付部と、取付部に対して回動するアーム部で構成される。本物品は、使用状態を示す参考図1、2のように、扉取付枠の上枠に取付けられる。扉を開けた状態では、本物品のアーム部は「アーム部が動いた状態の正面図」に示す位置(開位置)で保持される。使用状態を示す参考図1の状態から扉を閉めて行き、扉の上部に設けられたドアクローザー受け具と本物品のアーム部が係合すると、アーム部が閉位置方向に押されて開位置での保持が解除される。そして、開位置での保持が解除されると、内蔵バネによりアーム部は正面図に示す位置まで自動的に回動するので、使用状態を示す参考図2の状態へと扉は自動的に閉まる(本物品にはダンパーが内蔵されており、扉はゆっくり静かに閉まる。)。

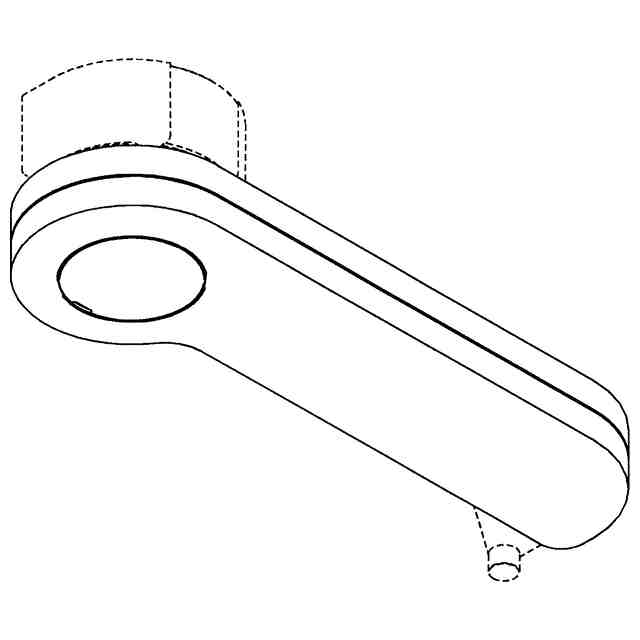

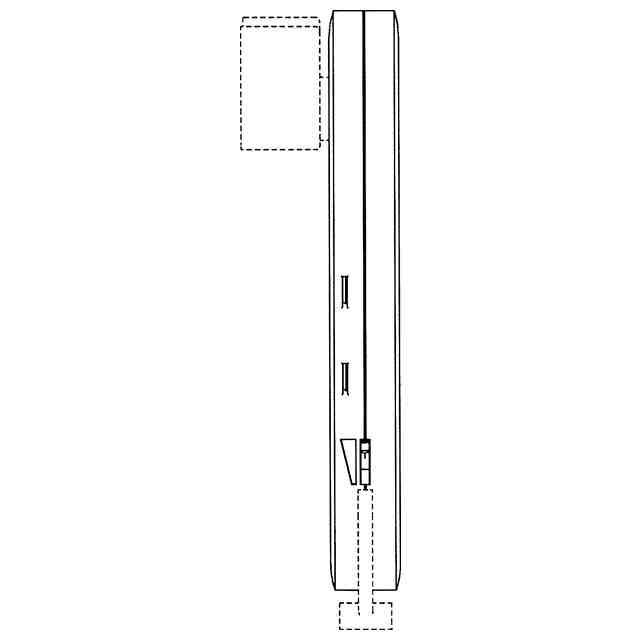

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
