意匠ウォッチ

発行日2025-06-27
公報種別意匠公報(S)
登録番号1802269
登録日2025-06-19
意匠に係る物品ドアクローザー用受け具
意匠分類M3-24(ねじ、くぎ、開閉金物、係止具等)
出願番号2025000765
出願日2025-01-16
意匠権者スガツネ工業株式会社,SUGATSUNE KOGYO CO.,LTD.
代理人

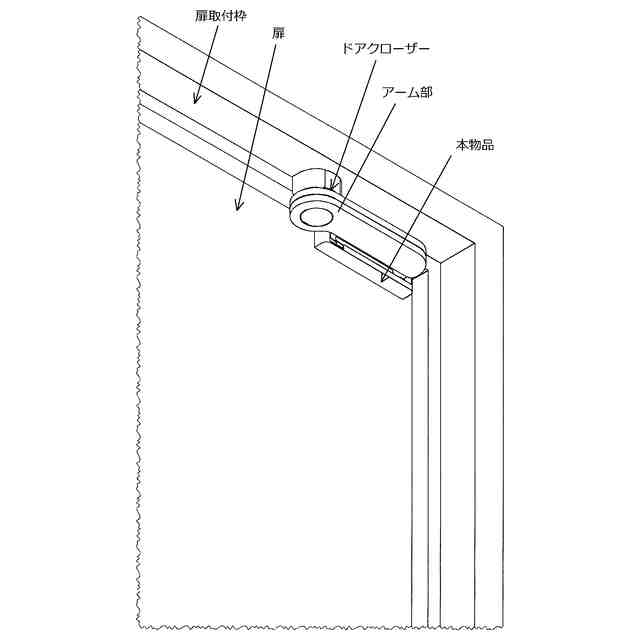

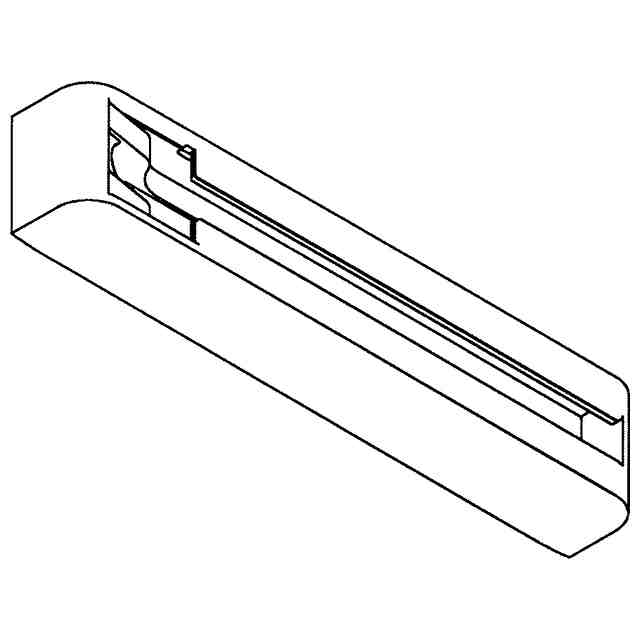

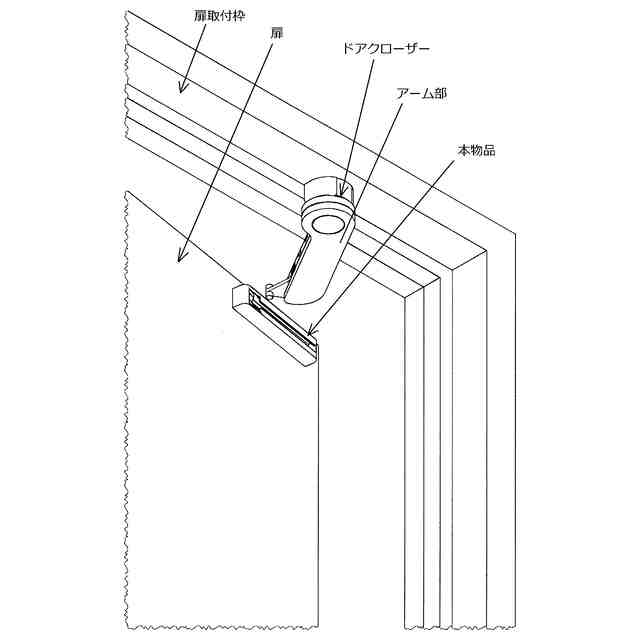

意匠に係る物品の説明本物品は、ドアクローザーのアーム部と係合することで、ドアクローザーのアーム部回動動作(閉動作)を扉に作用させるものである。本物品は、使用状態を示す参考図1、2のように、扉の上部に取付けられる。ドアクローザーは、扉取付枠の上枠に設けられる。扉を開けた状態では、ドアクローザーのアーム部は開位置で保持されている。使用状態を示す参考図1の状態から扉を閉めて行き、扉の上部に取付けられた本物品のガイド溝に当該アーム部先端が入り込むと、当該アーム部が扉(扉に取付けられた本物品)によって閉方向に押されて開位置での保持が解除される。そして、開位置での保持が解除されると、当該アーム部先端が本物品のガイド溝内をスライド移動しつつ、当該アーム部が閉方向へ自動的に回動するので、使用状態を示す参考図2の状態へと扉は自動的に閉まる。

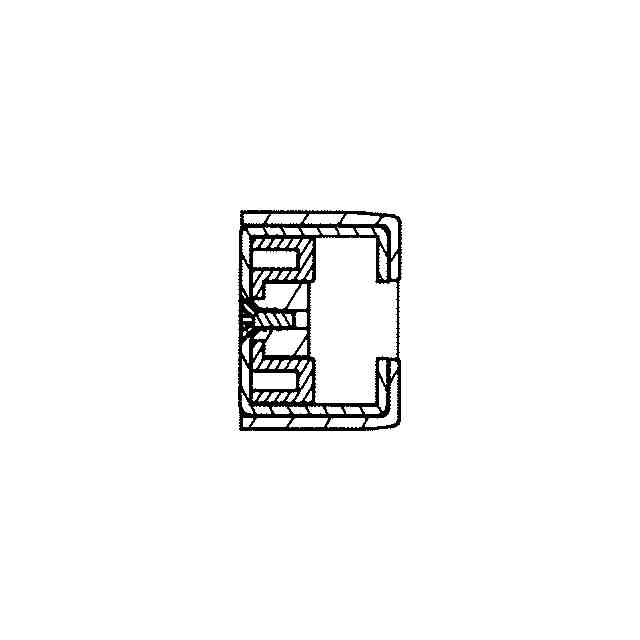

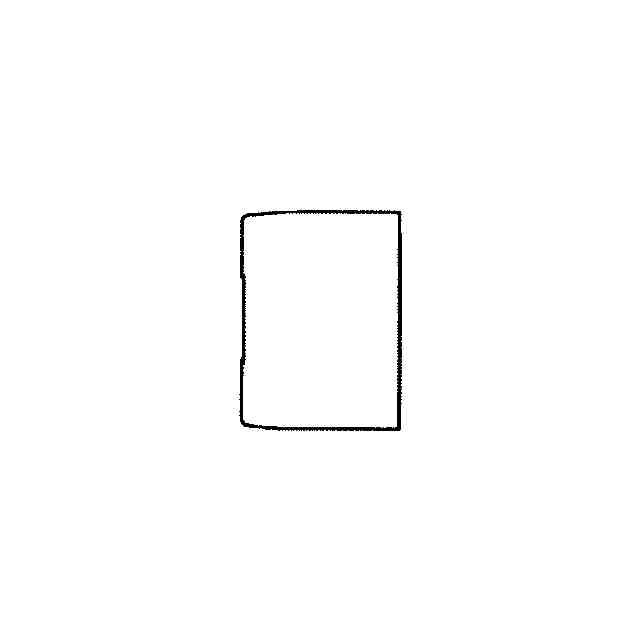

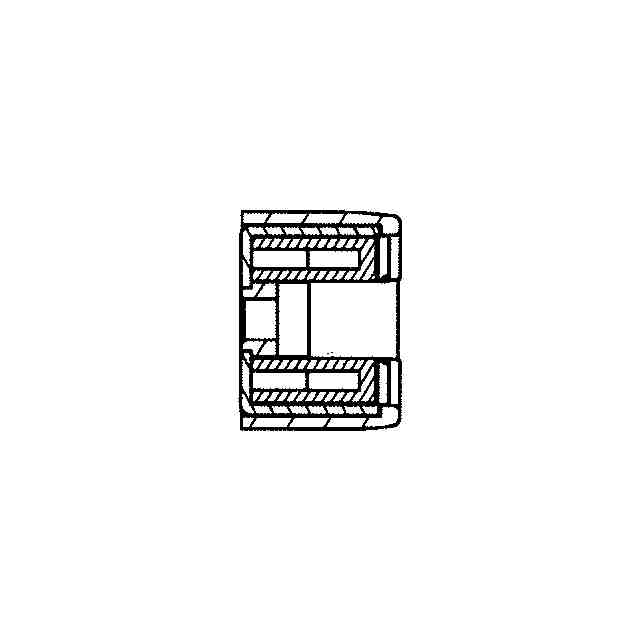

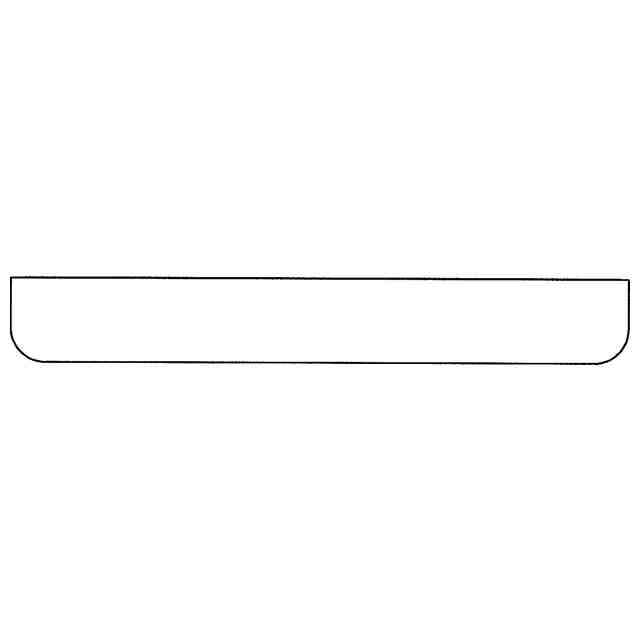

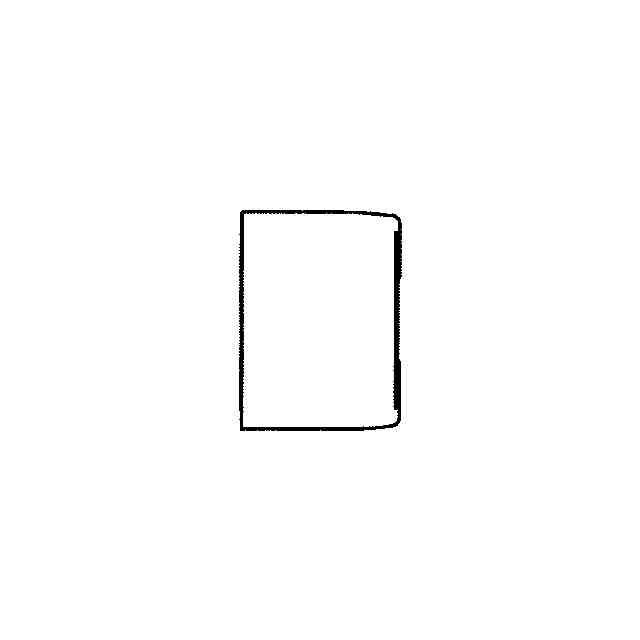

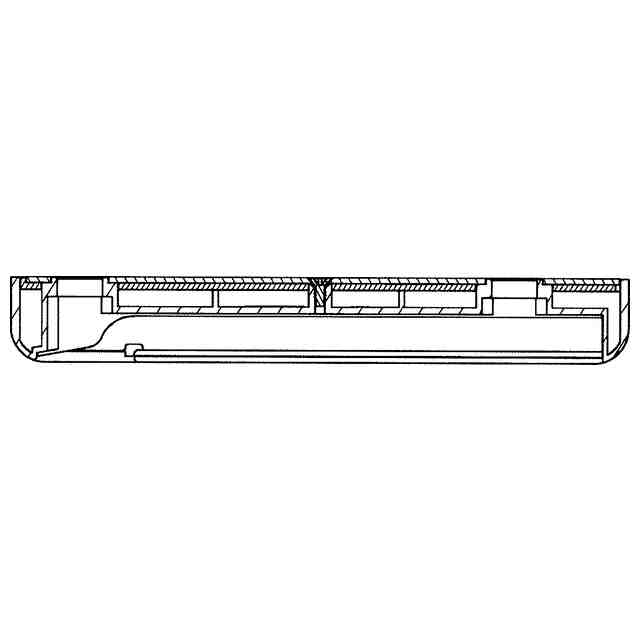

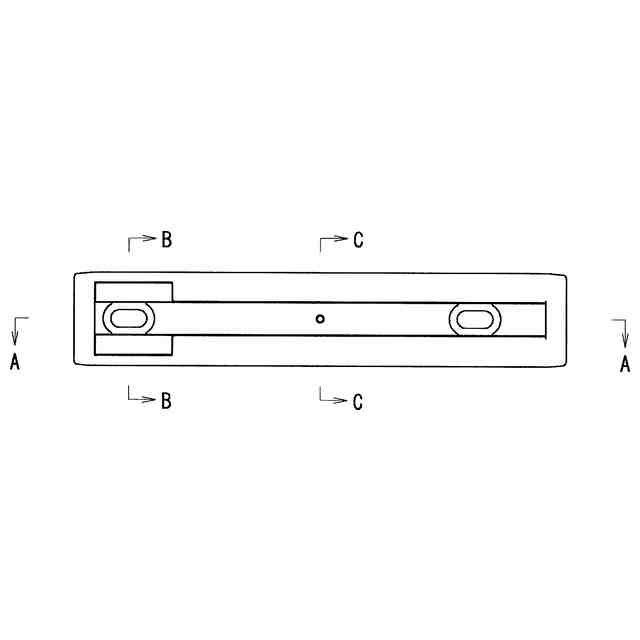

意匠の説明底面図は平面図と対称にあらわれるので省略する。

関連意匠
