発行日2024-11-12
公報種別意匠公報(S)
登録番号1784312
登録日2024-11-01
意匠に係る物品引手
意匠分類M3-213(ねじ、くぎ、開閉金物、係止具等)
出願番号2024008216
出願日2024-04-22
意匠権者株式会社久力製作所
代理人弁理士法人平和国際特許事務所

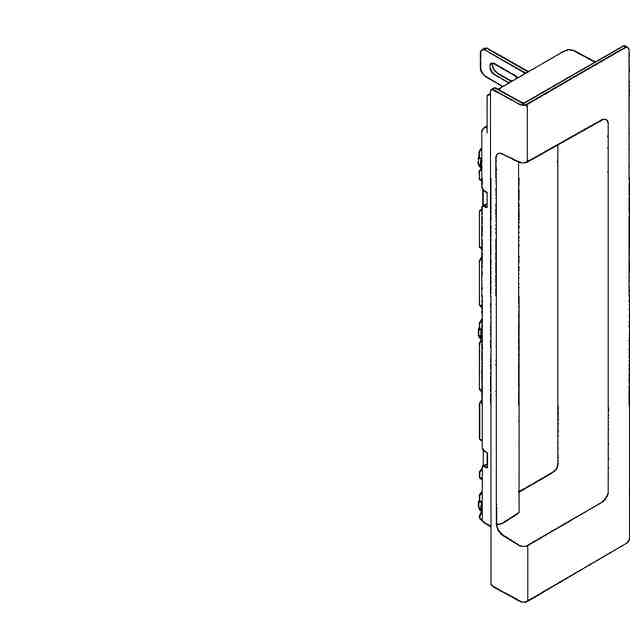

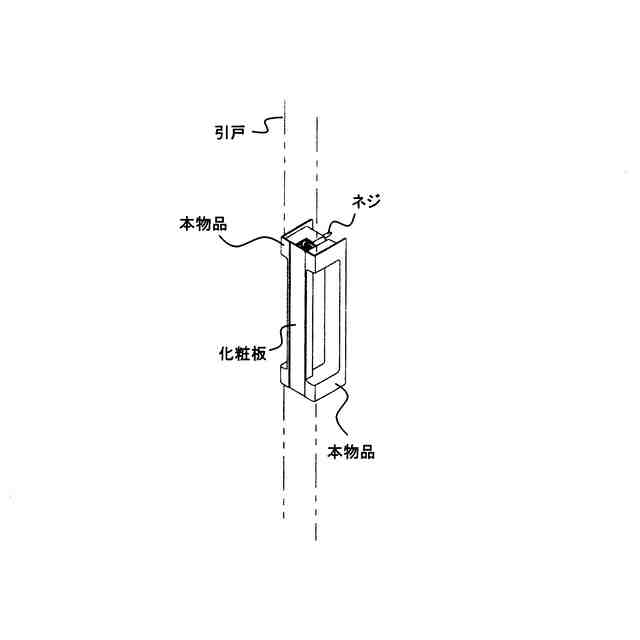

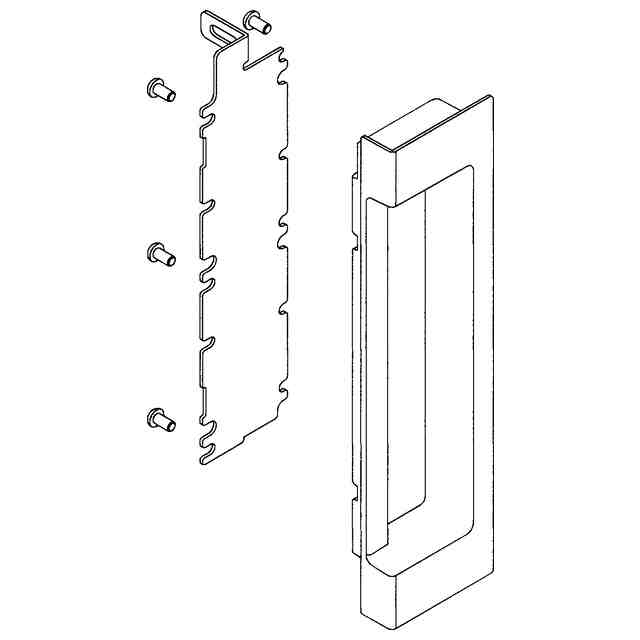

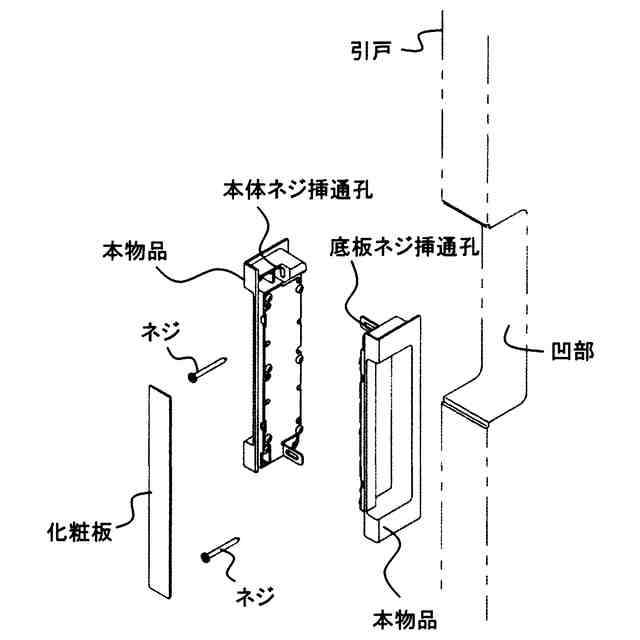

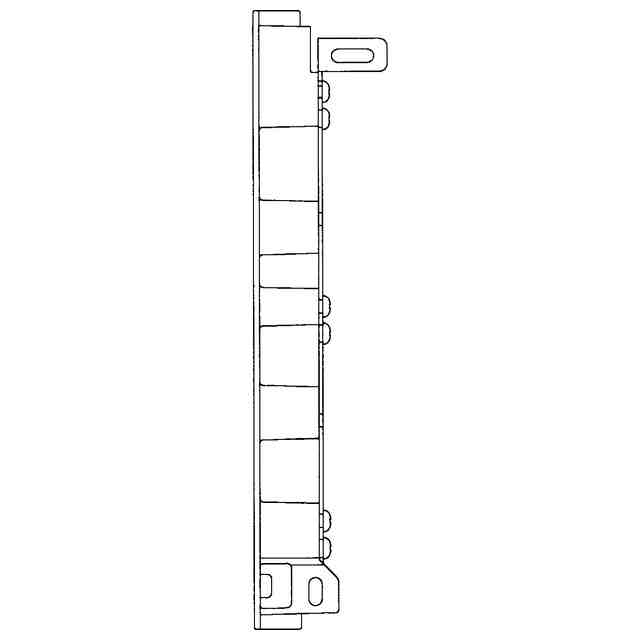

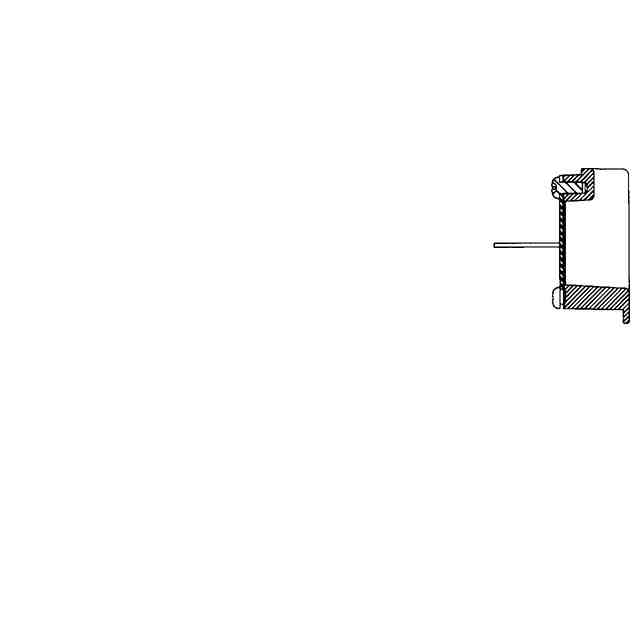

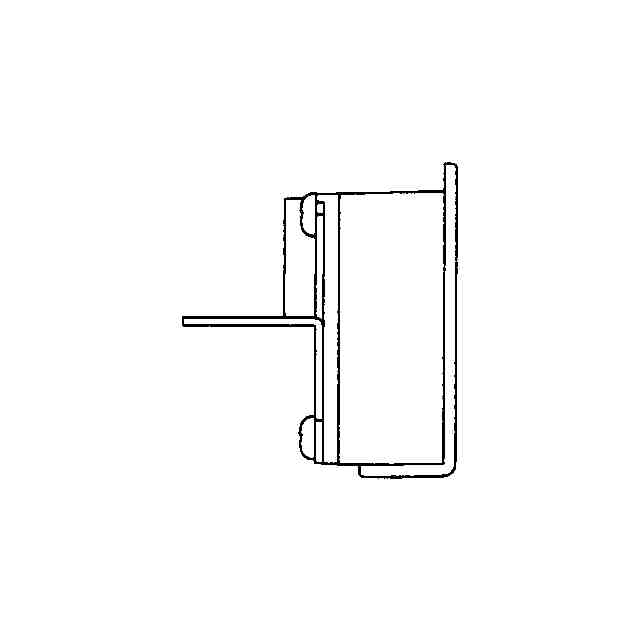

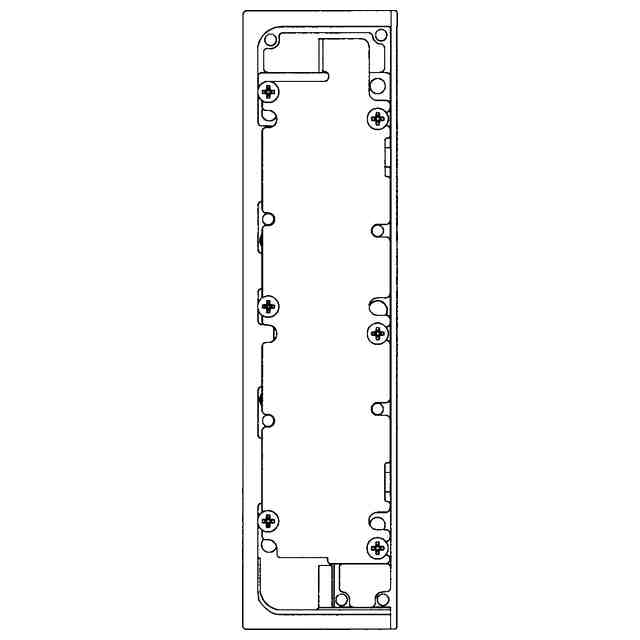

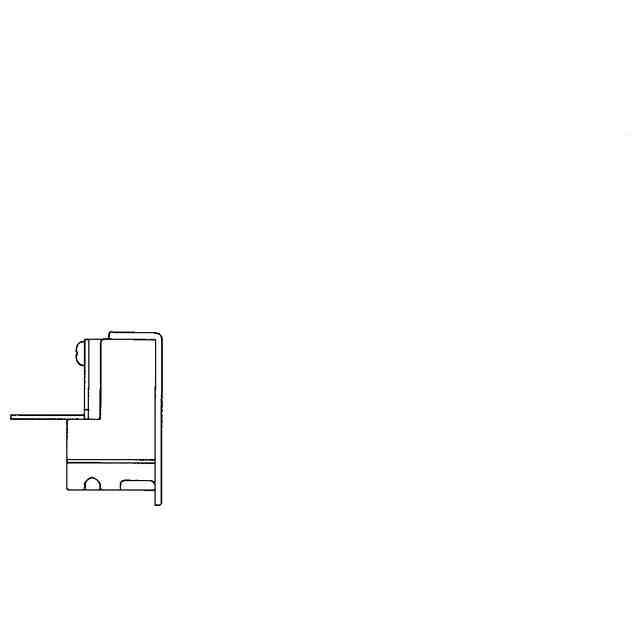

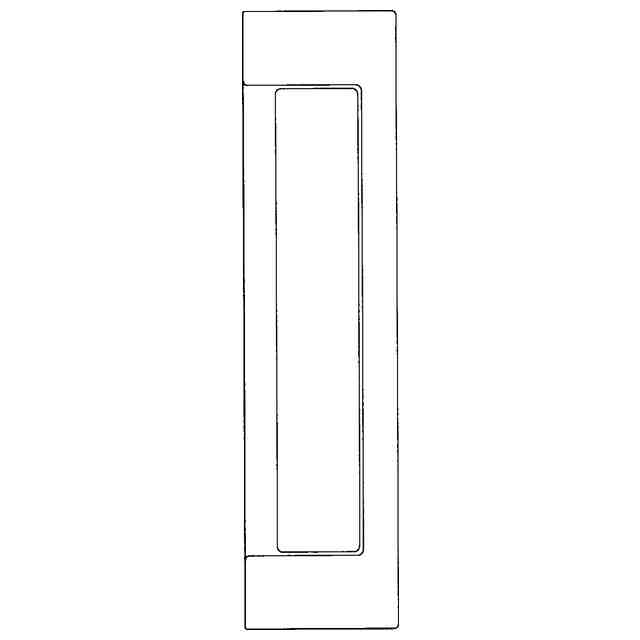

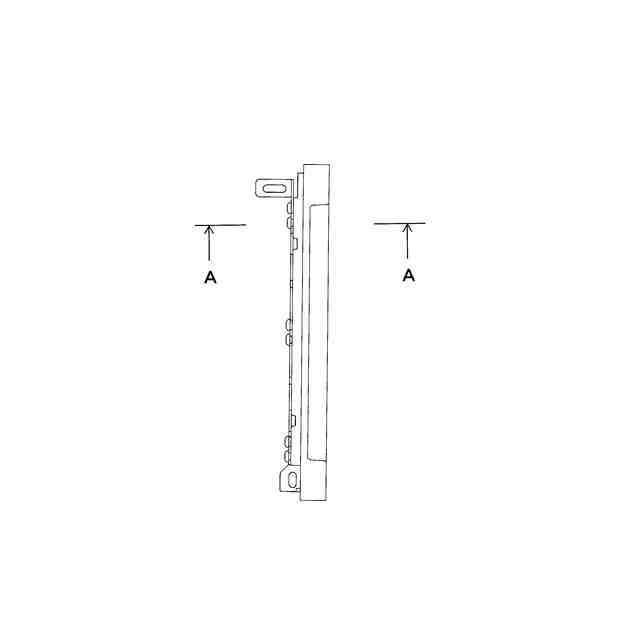

意匠に係る物品の説明本物品は、引戸の木口に形成した凹部に取り付けられるものであり、参考分解斜視図に示すように、引戸の開閉方向に沿う前後に指掛け部を有する枠状の手掛本体と手掛本体にビス止めされる底板とを備えて構成されている。そして、引戸に対する取付け状態を示す参考分解斜視図及び引戸に対する取付け状態を示す参考斜視図に示すように、引戸の木口に取り付けるときは、本物品を一対用いるとともに、一方の本物品に対して他方の本物品を上下逆にして互いに底板が向き合うように配置し、手掛本体の上下方向一方側に設けた本体ネジ挿通孔と底板の上下方向他方側に設けた長孔状の底板ネジ挿通孔とを重ねるとともに、引戸の厚さに応じて両者の間隔を調整して、凹部に嵌め込み、ネジを本体ネジ挿通孔及び底板ネジ挿通孔に挿通して凹部を構成する底壁にねじ込んで止着し、その後、一対の本物品の隙間を覆う化粧板をこの一対の本物品の表面に付設するようにしている。
意匠の説明
この意匠をJ-PlatPatで参照する
