意匠に係る物品締結具
意匠分類M3-10(ねじ、くぎ、開閉金物、係止具等)
出願番号2024025182
出願日2024-12-05
意匠権者株式会社イマオコーポレーション
代理人個人,個人,個人

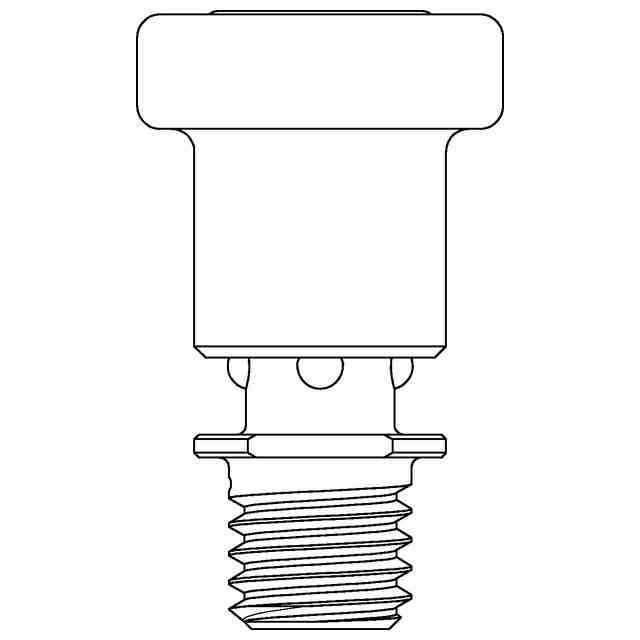

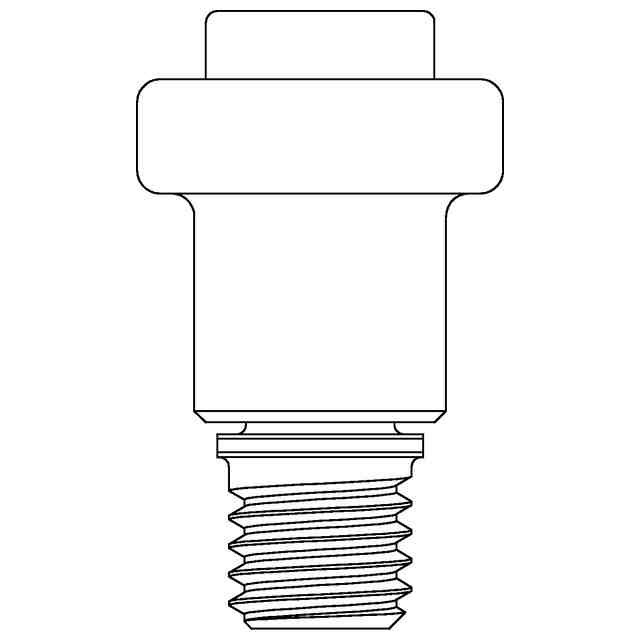

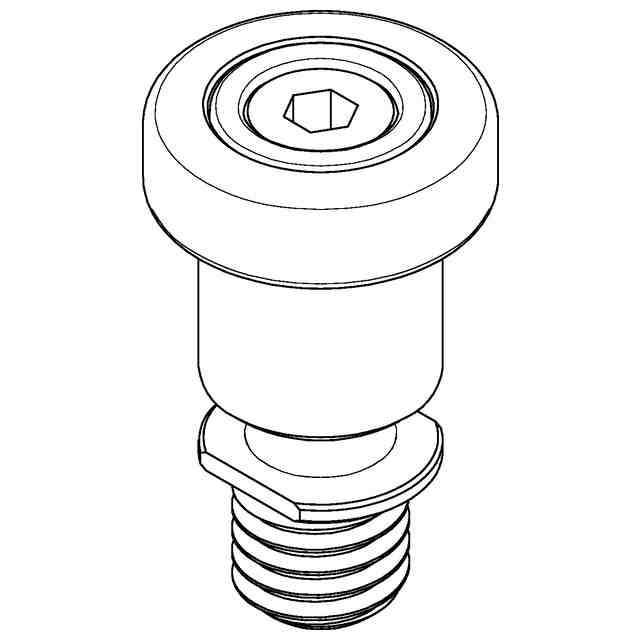

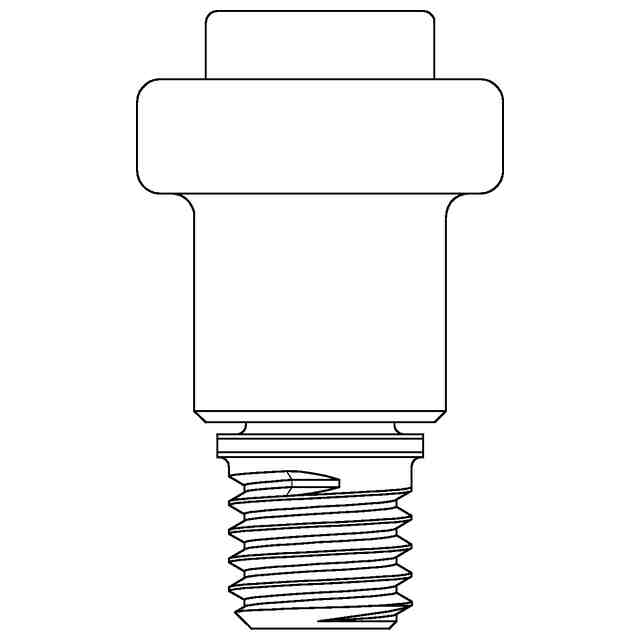

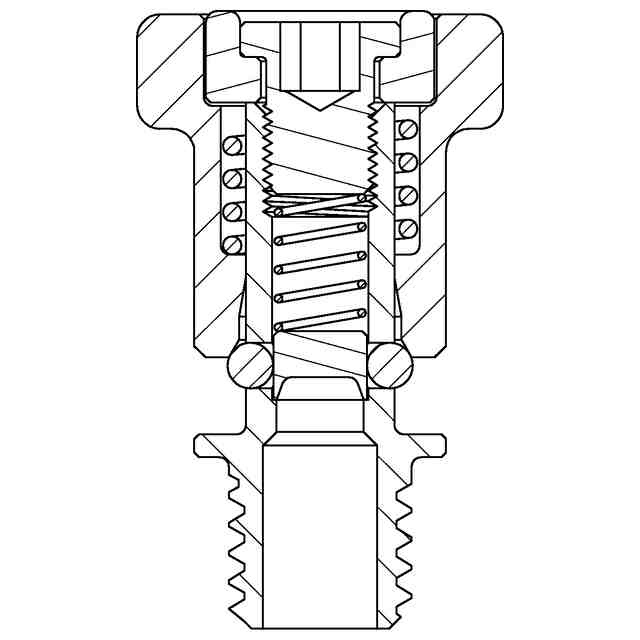

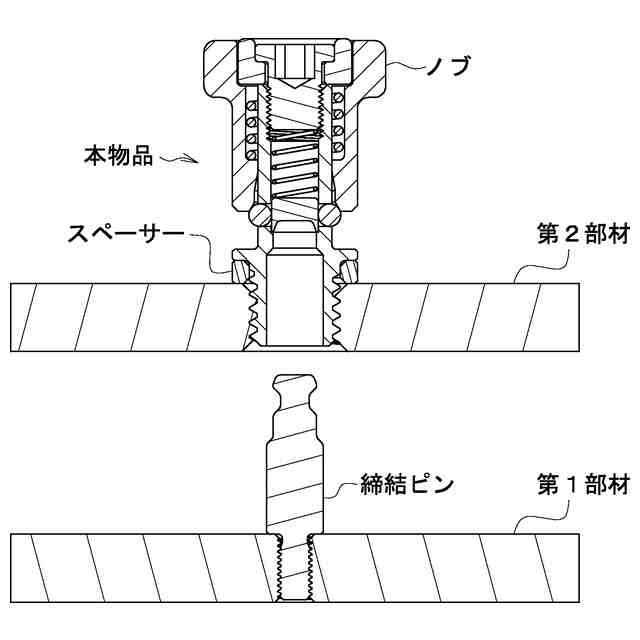

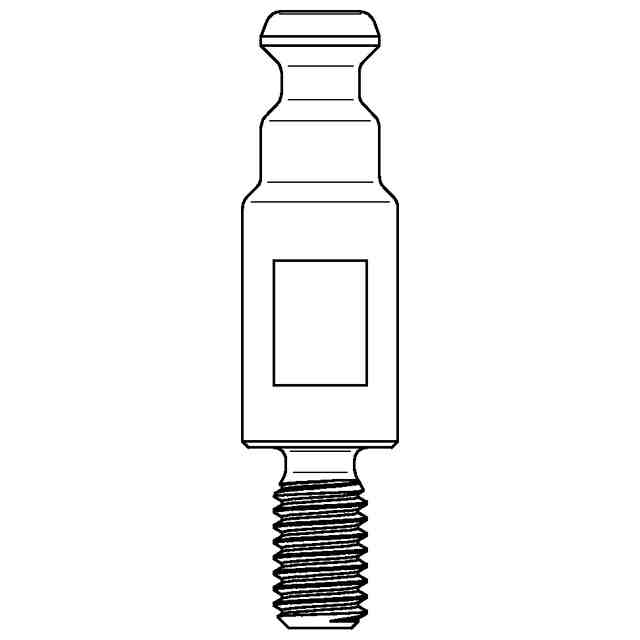

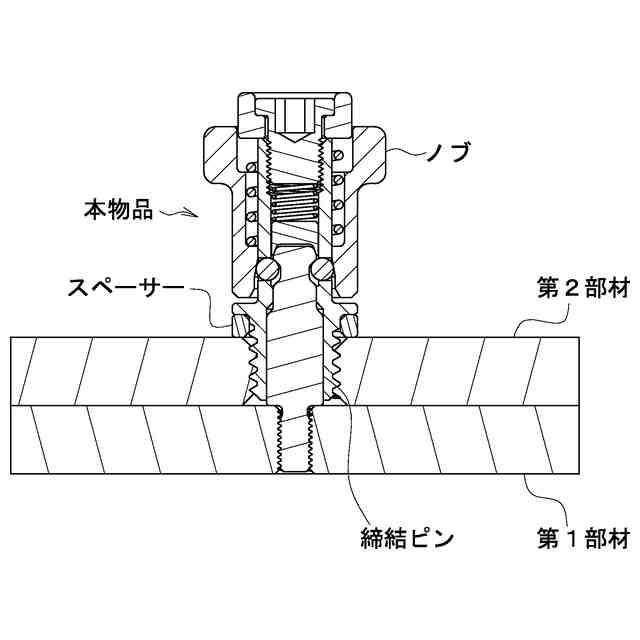

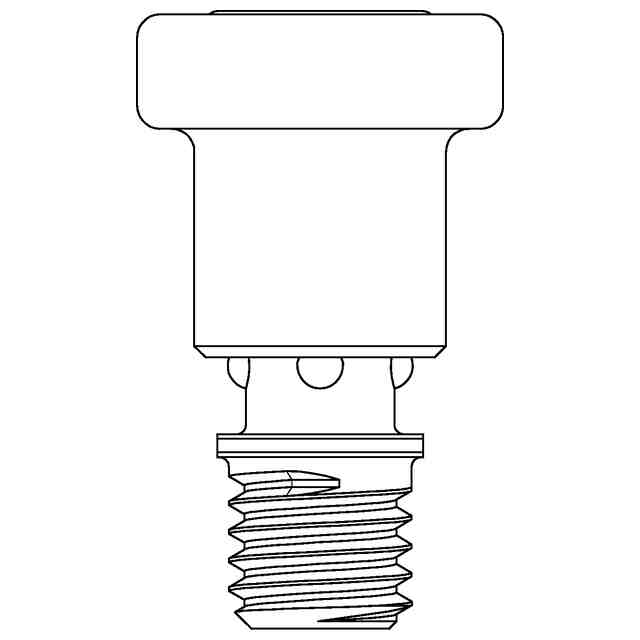

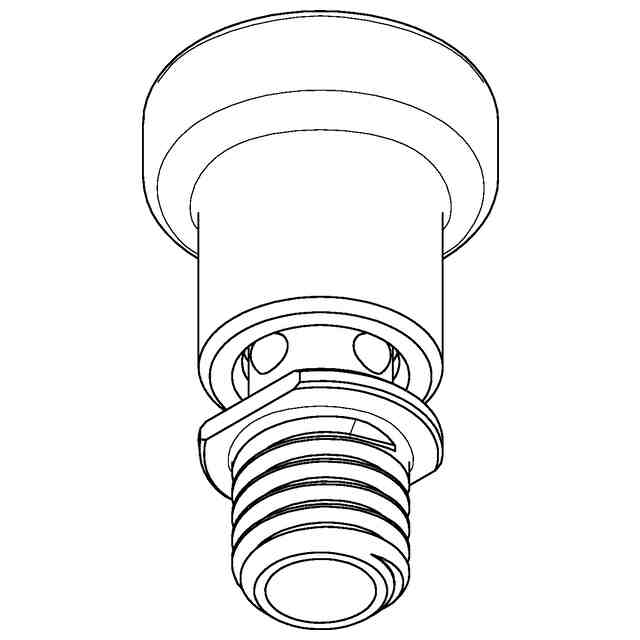

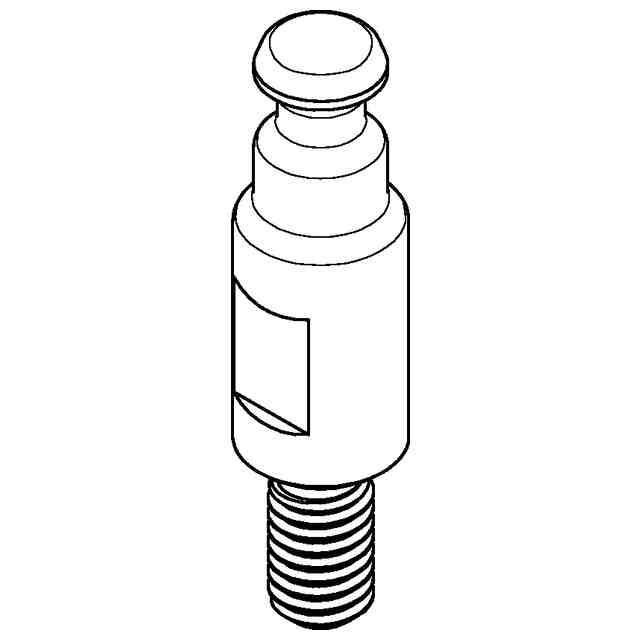

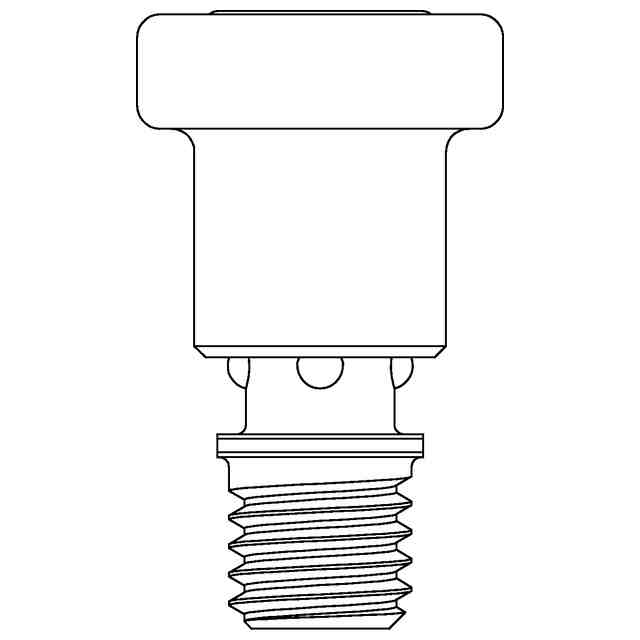

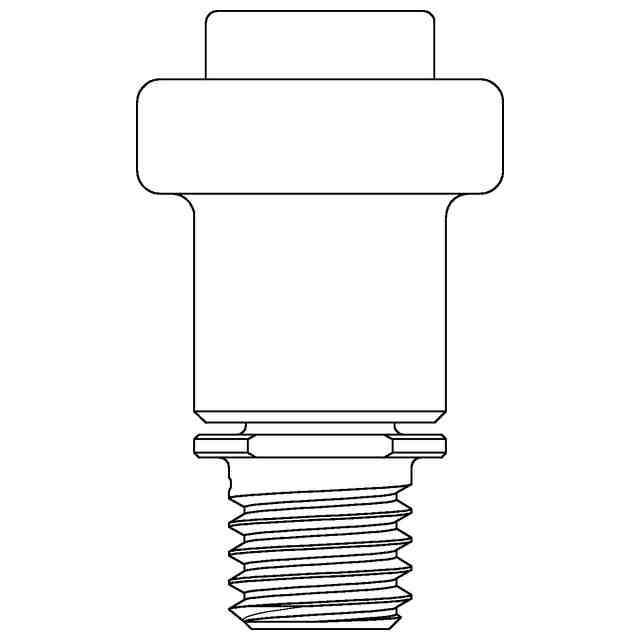

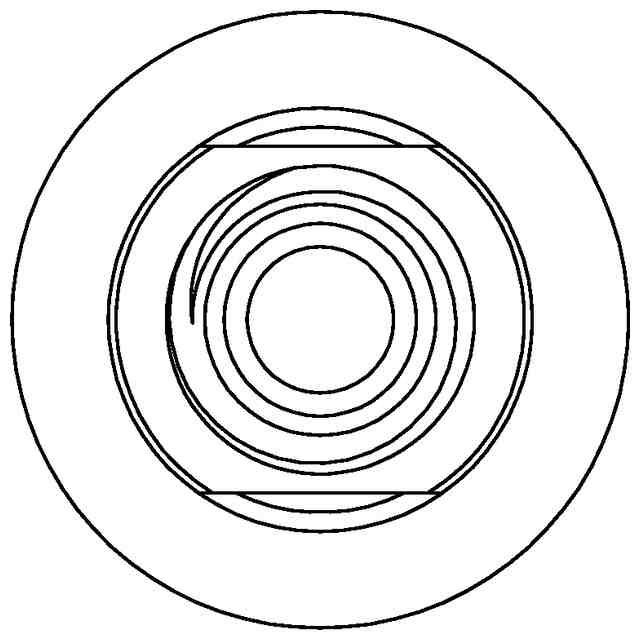

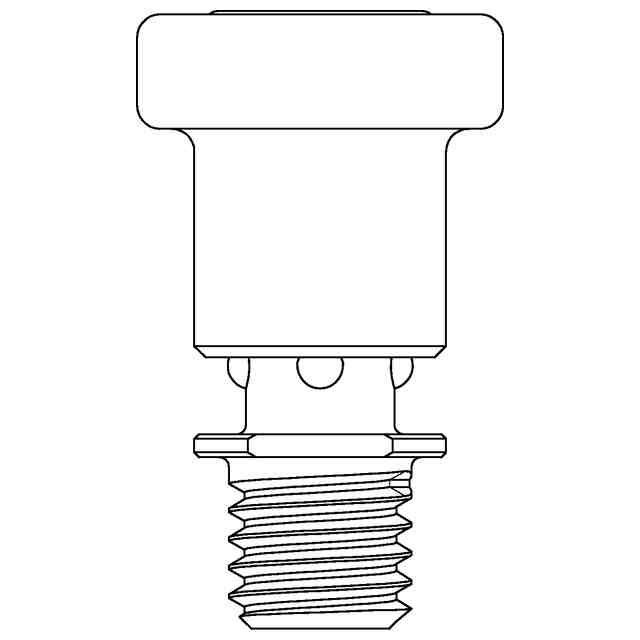

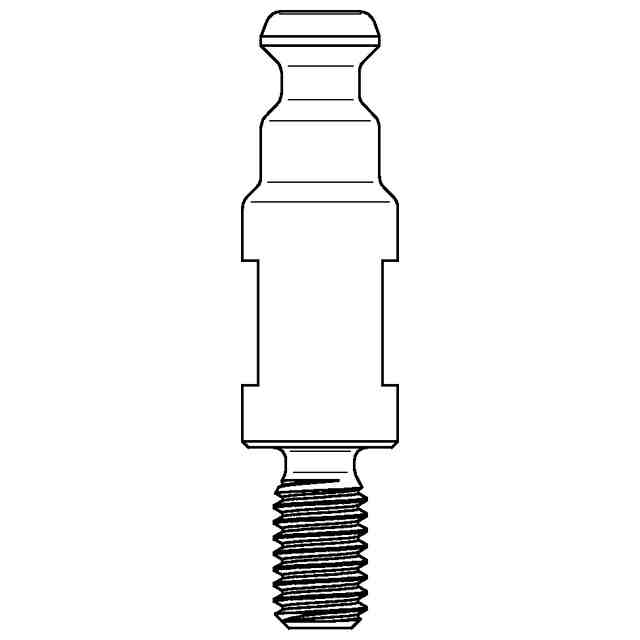

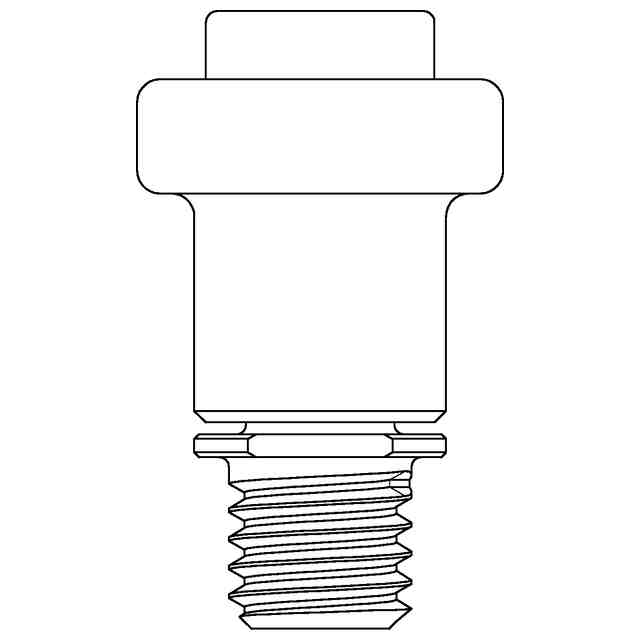

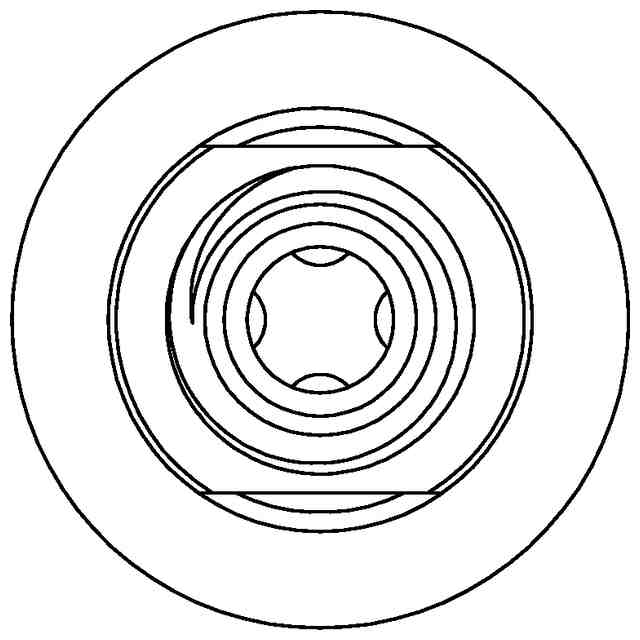

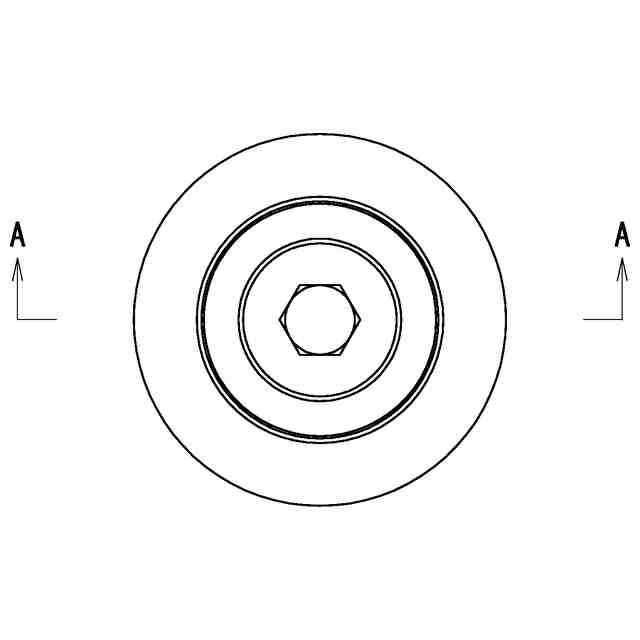

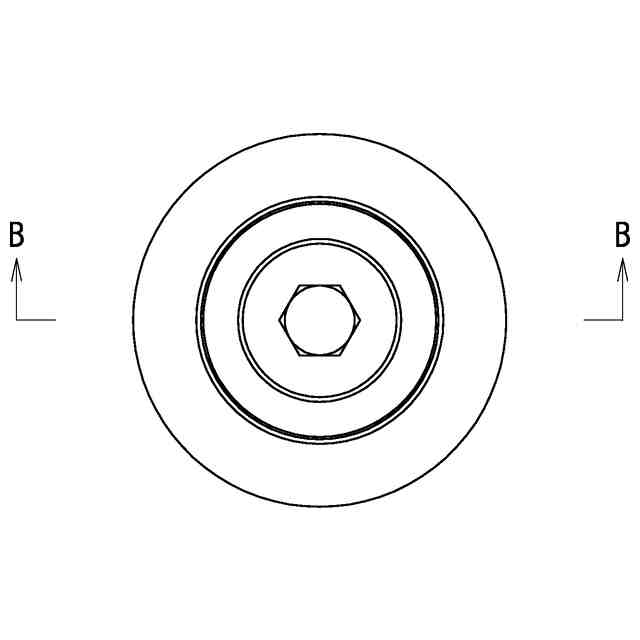

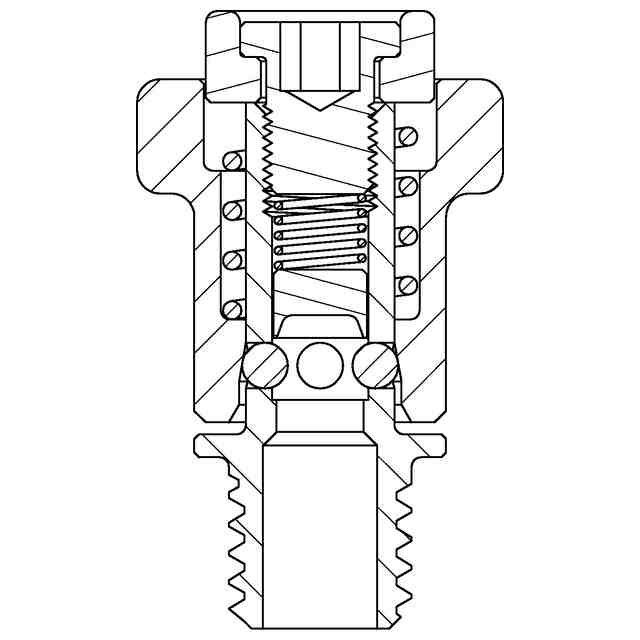

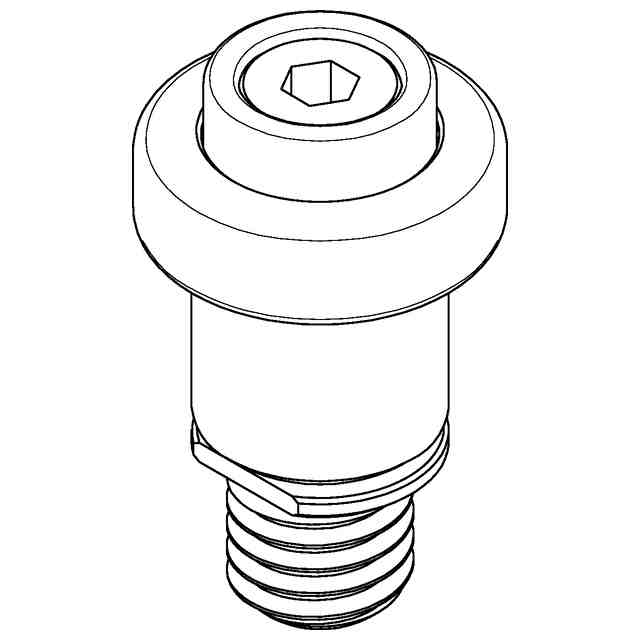

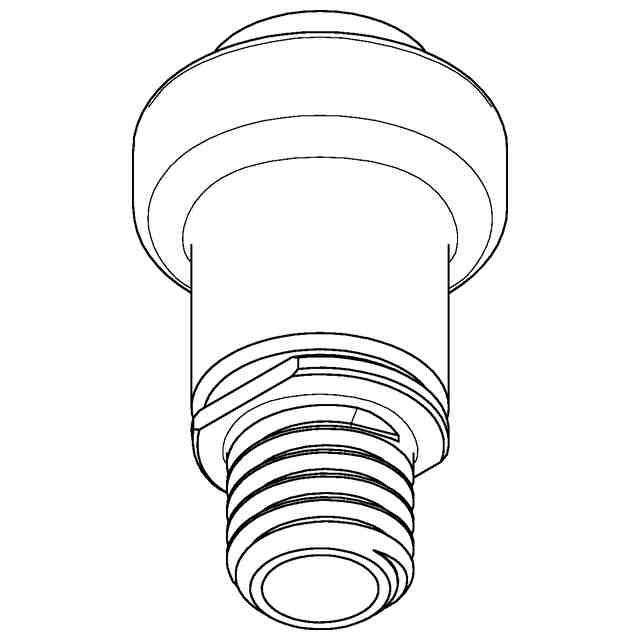

意匠に係る物品の説明本物品は、製造ラインとか工作物の加工等の場において、板状部材等の各種部材の締結に用いられる締結具である。使用状態を示す参考図1に示されるように、本物品は、第2部材側に配される。使用状態を示す参考図2に示されるように、第1部材側に配される締結ピンが本物品に挿入されると、本物品が締結ピンを押さえ、これによって、第1部材と第2部材とが互いに締結される。このとき、本物品のノブは、押し込み位置にある。図中に示されるスペーサーは、本物品を嵩上げするために、必要に応じて用いられるリング状の部材である。なお、参考図3の(イ)、(ロ)及び(ハ)は、前記締結ピンの、正面側上方から見た斜視図、正面図および右側面図を示す。
意匠の説明各図に表された細線は、立体表面の形状を表す線である。

関連意匠
