意匠ウォッチ

発行日2025-01-30
公報種別意匠公報(S)
登録番号1790179
登録日2025-01-22
意匠に係る物品スタッド
意匠分類M3-124(ねじ、くぎ、開閉金物、係止具等)
出願番号2024008392
出願日2024-04-23
意匠権者株式会社向洋技研
代理人

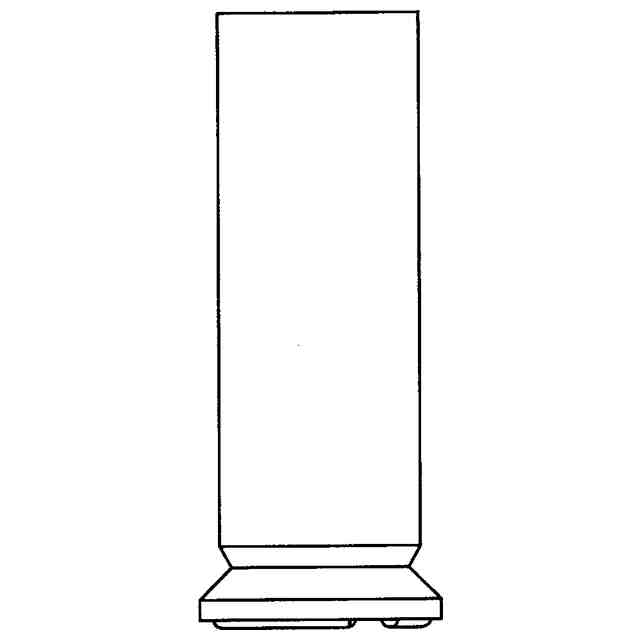

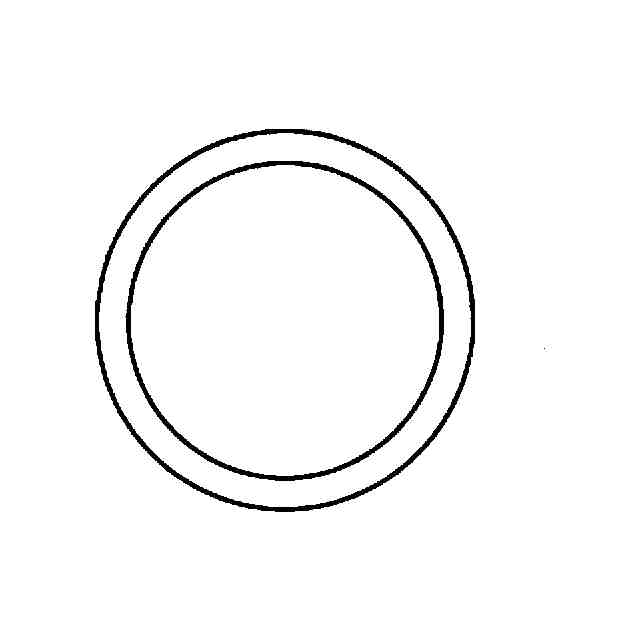

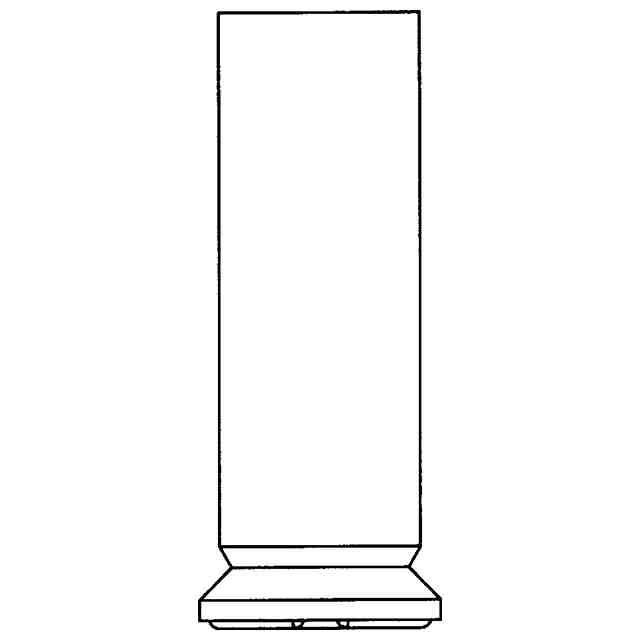

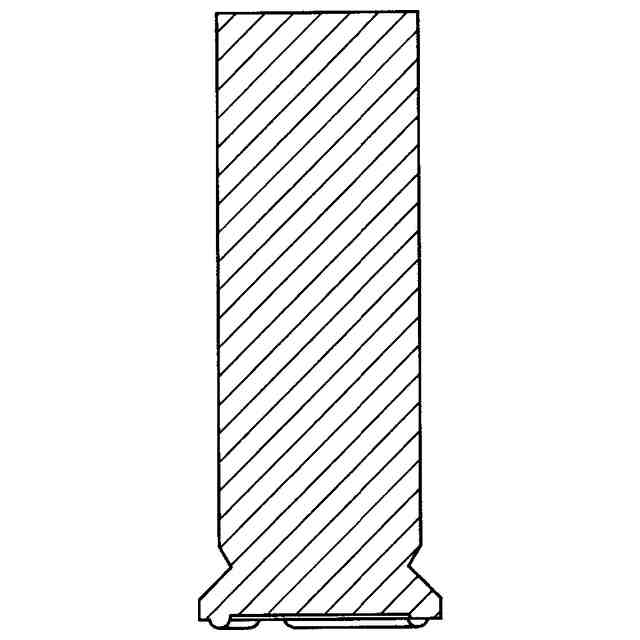

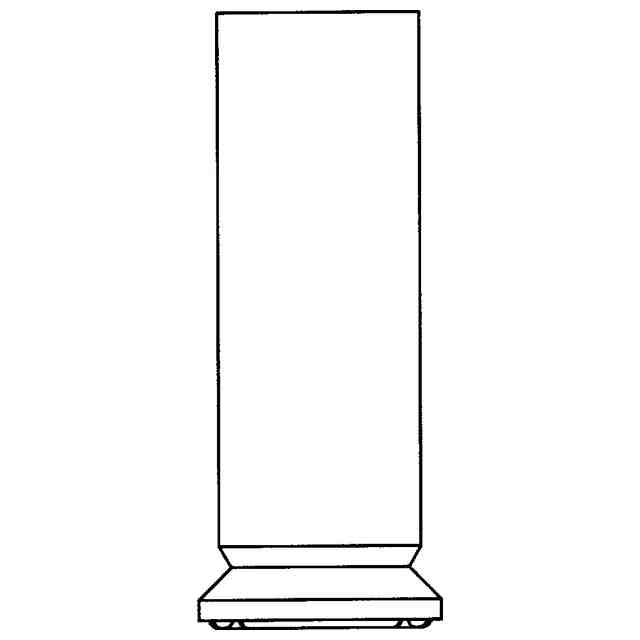

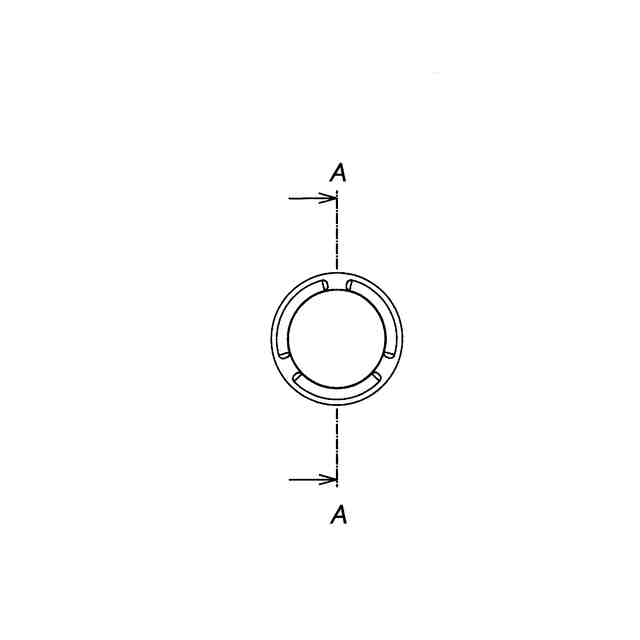

意匠に係る物品の説明本物品は、抵抗溶接を用いて鋼板などの金属性の被溶接部材に取り付けられるスタッドである。詳しくは、同軸状に配置された内側電極と外側電極とを有する同軸電極の内側電極に保持されつつ、内側電極の先端に当接した状態で加圧されながら被溶接部材との間に電流が供給されることで被溶接部材の溶接箇所で発生するジュール熱によって被溶接部材に溶融接着されるスタッドである。本物品のスタッドは、本体の形状が円柱状を成すとともに、本体の被溶接部材に溶着される一端側の端部に、本体の中心軸に対して直角方向に延出するフランジが形成されている。該フランジの本体に対する延出方向の長さは、内側電極の先端部を係止できる最小限の長さになっている。また、該フランジが形成された本体の一端側の端部の底面側には、3個の突起した円弧状のプロジェクションが周方向に沿って一定間隔で形成されている。
意匠の説明

関連意匠
