発行日2025-07-01
公報種別意匠公報(S)
登録番号1802490
登録日2025-06-23
意匠に係る物品脱落防止金具
意匠分類M2-69(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024025200
出願日2024-12-05
意匠権者株式会社昭和コーポレーション
代理人個人,個人,個人,個人

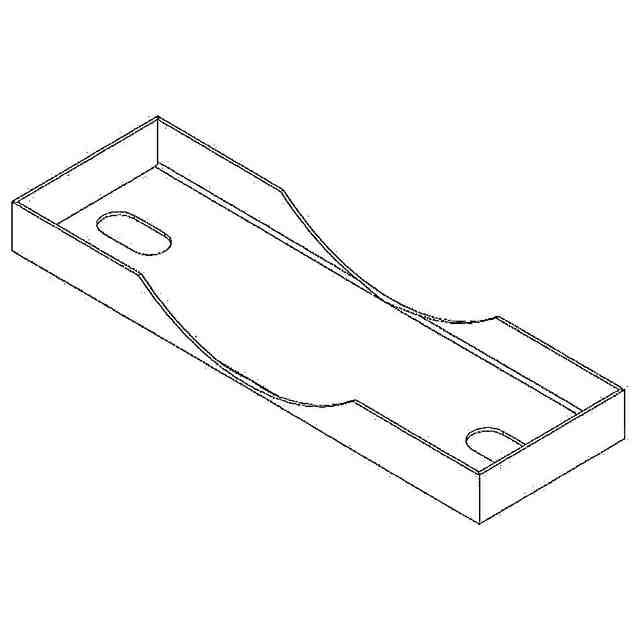

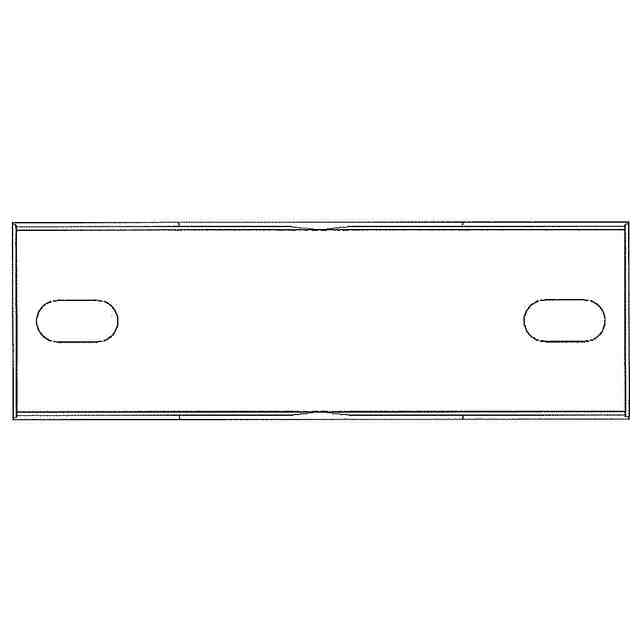

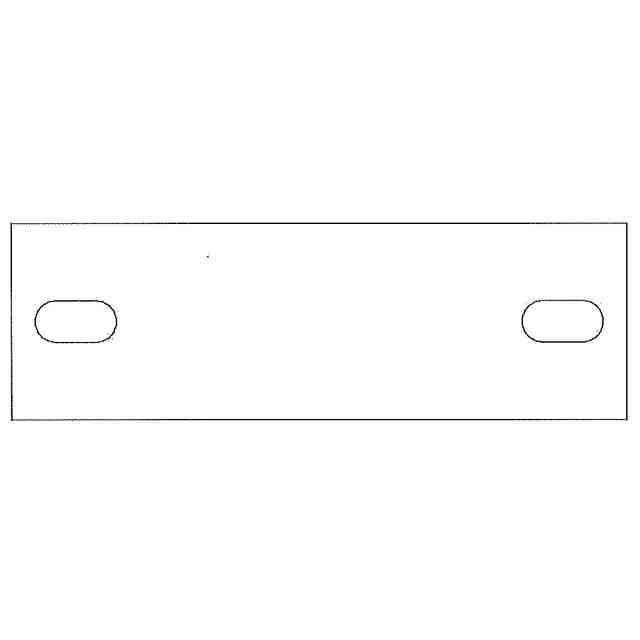

意匠に係る物品の説明本物品に係る脱落防止金具は、断熱性の支持材を介して配管を基体に固定する支持金具に用い、支持材が支持金具からずれて脱落するのを防止するための金具である。具体的な使用状態を表す参考図に示されるように、支持金具は、内部空間a1に配管(二点鎖線で示す)を通し上下に合わさって一体化した支持材aをU字形バンドbで取り囲み、U字形バンドbの両端部のボルトb1,b1を、基体cに挿通させてナットによって基体cに締着固定し、これにより、支持材aを介在させて配管を基体cに支持固定する。脱落防止金具dは、平板部d1の周縁に平板部d1から壁状に立ち上がるように係止壁部d2が形成されたものであり、平板部d1を支持材aと基体cとの間に介装し、平板部d1の孔e,eにボルトb1,b1を挿通させてU字形バンドbと共に基体cに固定する。固定状態で配管の長さ方向の前後に位置する係止壁部d2には、配管外周に配置する保温材を避けて円弧状の切り欠きがあり、切り欠き以外の部分で支持材aの台状の下部a2を前後から支える構造になっている。温度変動によって配管に長さ方向の動きが生じたときに係止壁部d2で支持材aの移動を抑え、支持材aが配管に追随してU字形バンドbから脱落するのを防止するものである。

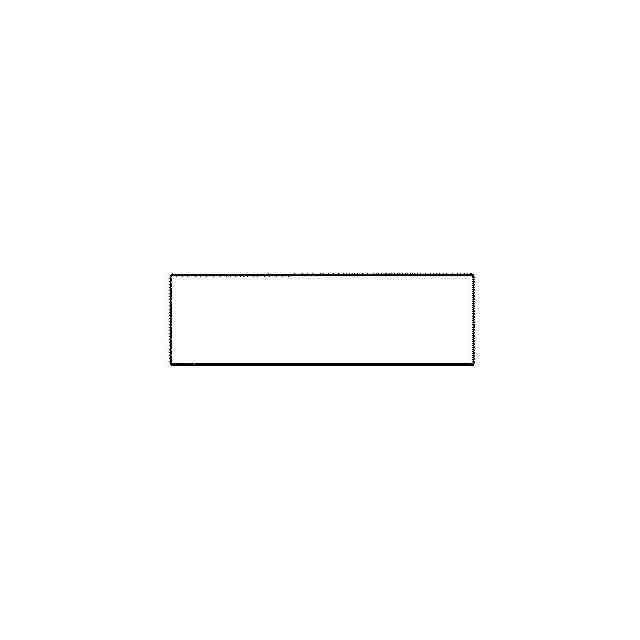

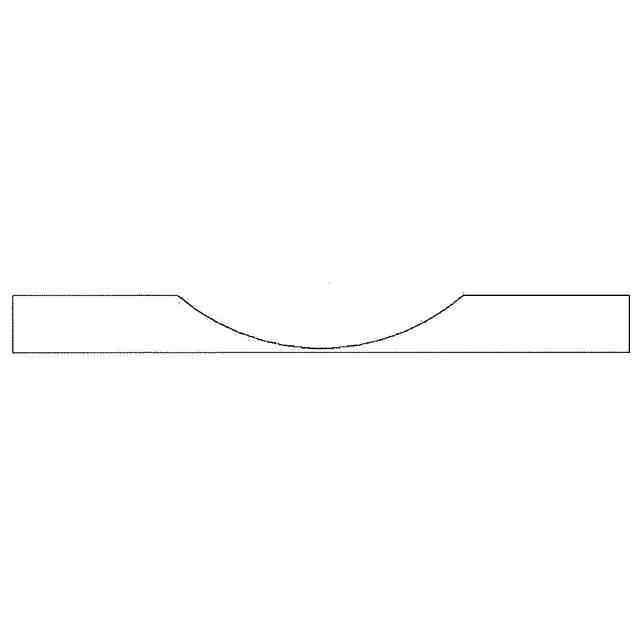

意匠の説明背面図は、正面図と同一であるため省略する。右側面図は、左側面図と同一であるため省略する。

関連意匠
