意匠ウォッチ

発行日2025-07-01
公報種別意匠公報(S)
登録番号1802488
登録日2025-06-23
意匠に係る物品脱落防止金具
意匠分類M2-69(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024025198
出願日2024-12-05
意匠権者株式会社昭和コーポレーション
代理人個人,個人,個人,個人

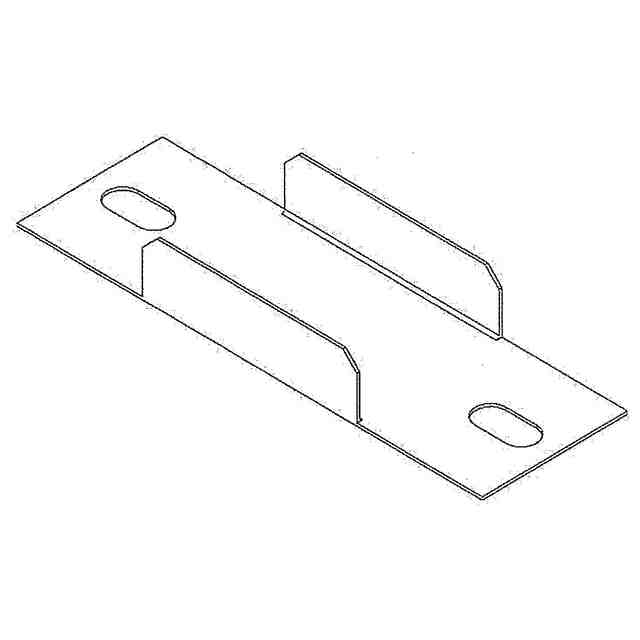

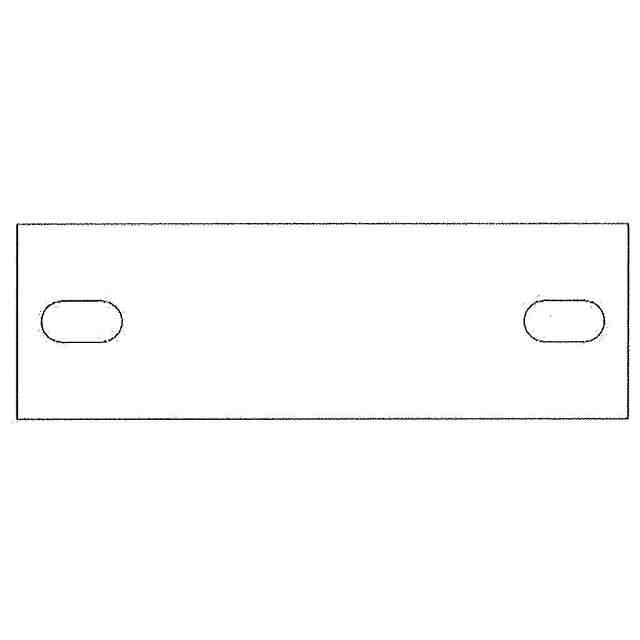

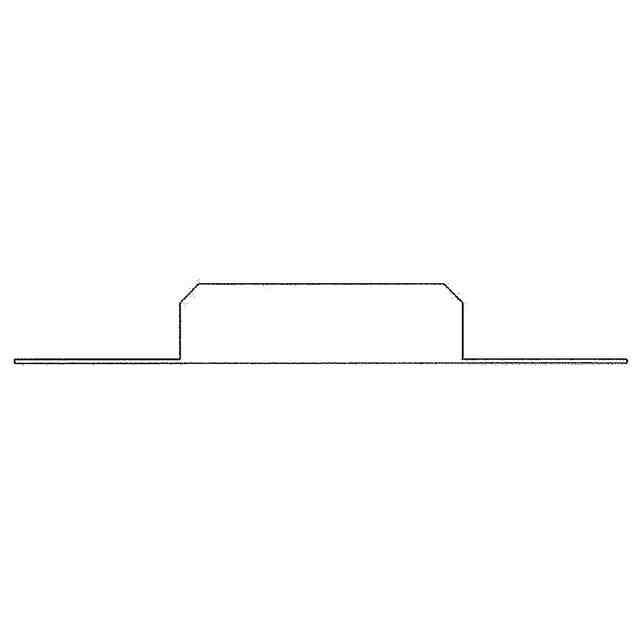

意匠に係る物品の説明本物品に係る脱落防止金具は、断熱性の支持材を介して配管を基体に固定する断熱支持金具に用いて、支持材が断熱支持金具からずれて脱落するのを防止するための金具である。具体的には、使用状態を表す参考図に示されるように、支持金具は、内部空間a1に配管(二点鎖線で示す)を通し上下に合わさって一体化した支持材aをU字形バンドbで取り囲み、U字形バンドbの両端部のボルトb1,b1を、基体cに挿通させてナットによって基体cに締着固定し、これにより、支持材aを介在させて配管を基体cに支持固定する。脱落防止金具dは、その平板部d1を支持材aと基体cとの間に介装し、平板部d1の孔e,eにボルトb1,b1を挿通させ、配管の長さ方向の前後で平板部d1から立ち上がるように形成された係止片部d2、d2で支持材aを前後から押さえるように取付け、配管に長さ方向に動きが生じたときに支持材aが追随してU字形バンドbから脱落するのを防止するものである。

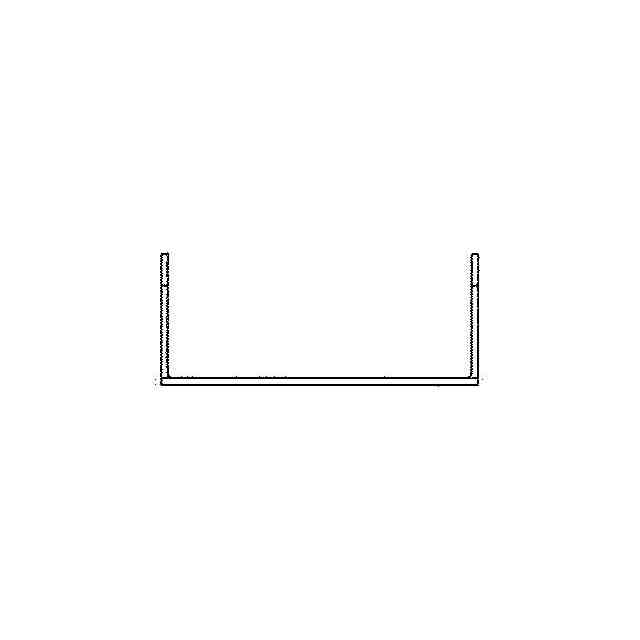

意匠の説明背面図は、正面図と同一であるため省略する。右側面図は、左側面図と同一であるので省略する。

関連意匠
