意匠ウォッチ

発行日2025-06-27
公報種別意匠公報(S)
登録番号1802221
登録日2025-06-19
意匠に係る物品仮囲い用引戸
意匠分類L1-44(仮設工事用品)
出願番号2024020238
出願日2024-09-30
意匠権者株式会社アルマックス
代理人個人,個人

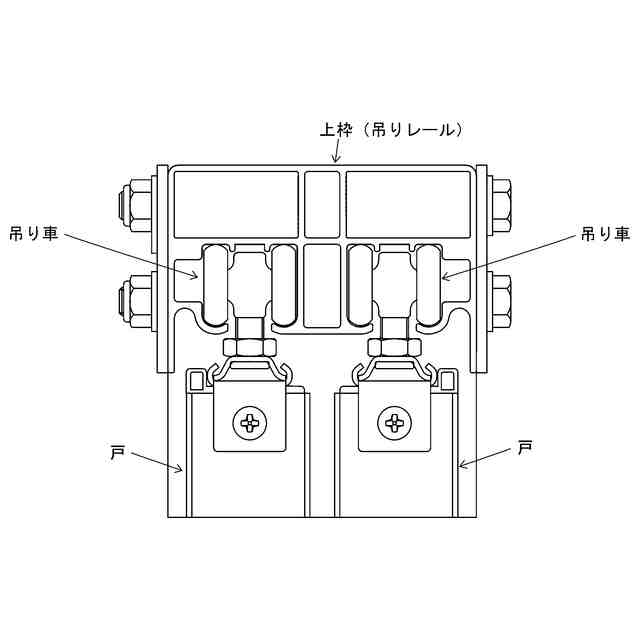

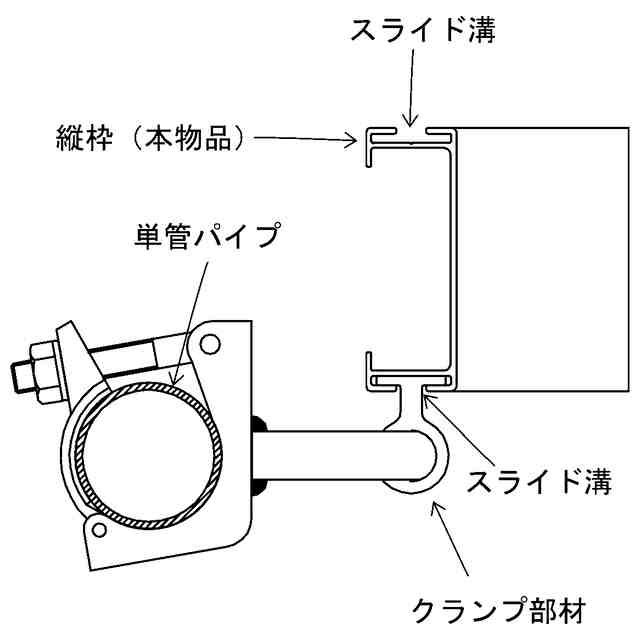

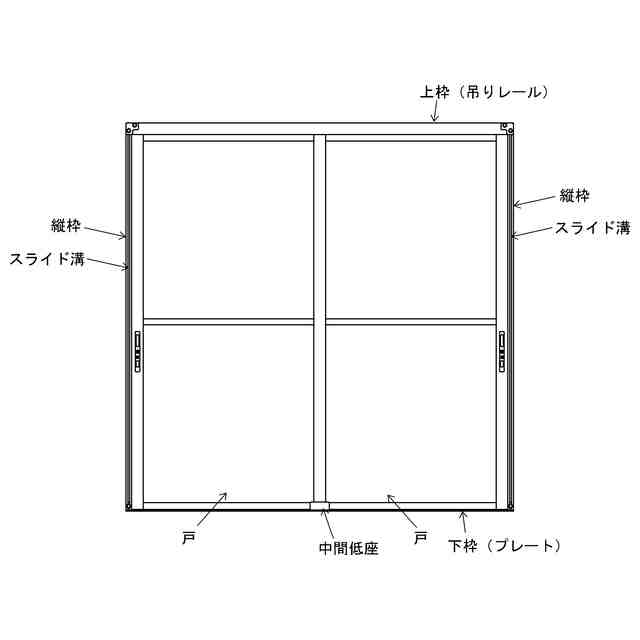

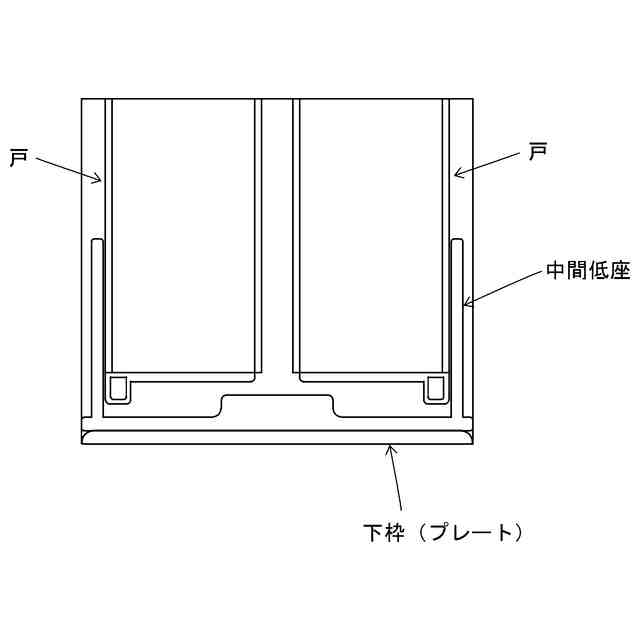

意匠に係る物品の説明本物品は、工事現場等で使用される仮囲いの出入り口に設けられる引戸である。本物品は、上枠と下枠と左右の縦枠とで構成される枠体を備え、この枠体の内部に2枚の戸を備えている。2枚の戸は、上枠に設けられた吊りレールによって支持された吊り戸であり、左右にスライド可能である。下枠は平らなプレートであり、足元にほとんど段差ができないようになっている。下枠の中間部には、戸を振れ止めするための断面略コ字形の中間低座が設けられている。縦枠には、長手方向の全長に渡ってアリ溝状のスライド溝が形成されている。このスライド溝を使用することで、「使用状態を示す参考図」および「縦枠にクランプを取り付けた状態を示す参考図」に示すように、任意の位置にクランプ部材を取り付けることができ、このクランプ部材によって引戸を単管パイプに固定することができる。
意匠の説明

関連意匠
