発行日2025-11-14
公報種別意匠公報(S)
登録番号1812816
登録日2025-11-06
意匠に係る物品ウォータータンク
意匠分類L3-590(組立て家屋、屋外装備品等)
出願番号2025011474
出願日2025-06-11
意匠権者株式会社アルマックス
代理人個人,個人

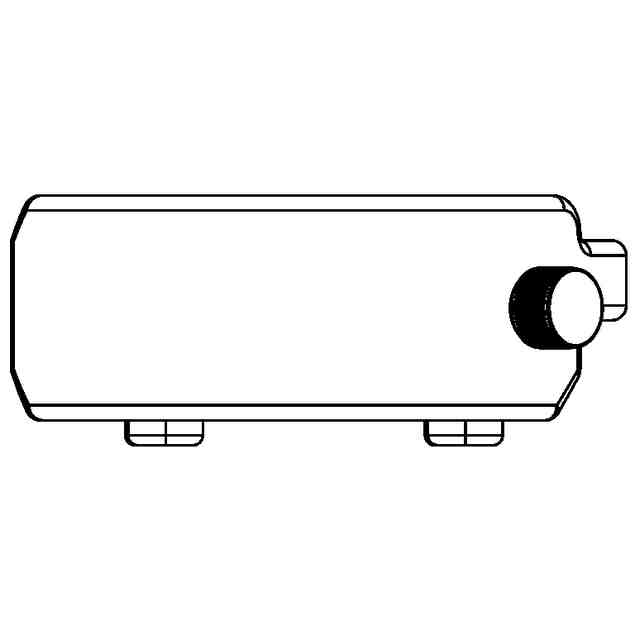

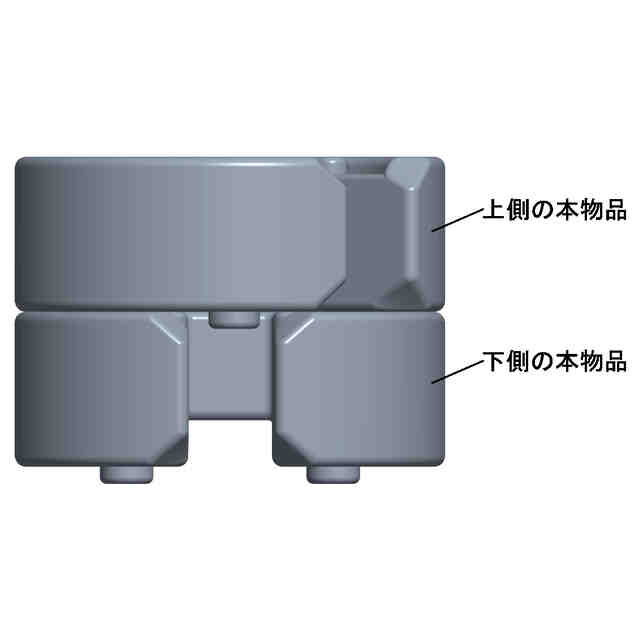

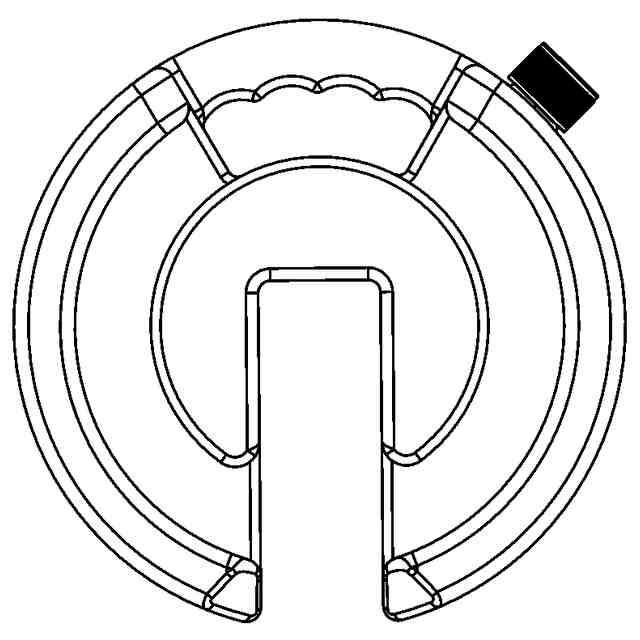

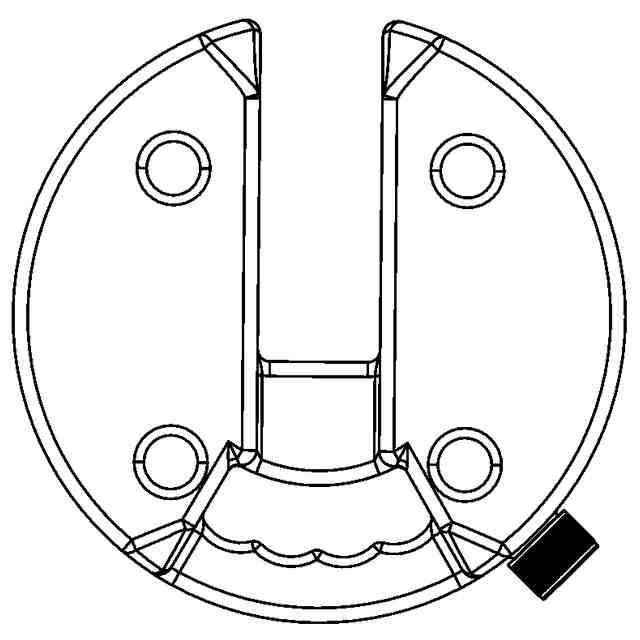

意匠に係る物品の説明本物品は、水などの液体を収納するタンクである。本物品の右側面には着脱可能なキャップが取り付けられており、このキャップを外すことで中に液体を注入することができる。本物品は、「平面図」に示すように、正面方向に向けて開口する略コ字形の切り欠き形状を有する。また、本物品は、「平面図」に示すように、上面に円弧状の溝部を有する。また、本物品は、「底面図」に示すように、下面に複数の凸部を有する。「使用状態を示す参考図(1)」に示すように本物品を重ねると、下側の本物品の溝部に対し、上側の本物品の凸部が嵌合する。このとき、「使用状態を示す参考図(2)」に示すように上下の本物品の切り欠き形状の開口方向をずらすことで、平面視中央に貫通孔が形成される。この貫通孔にパイプ等を挿入することで、囲い、テント、パラソルなどの支柱を安定的に設置するウェイトとして使用することができる。

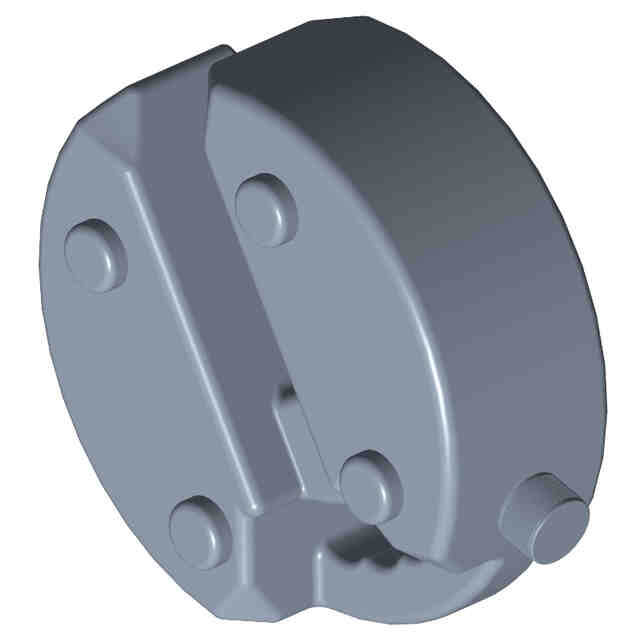

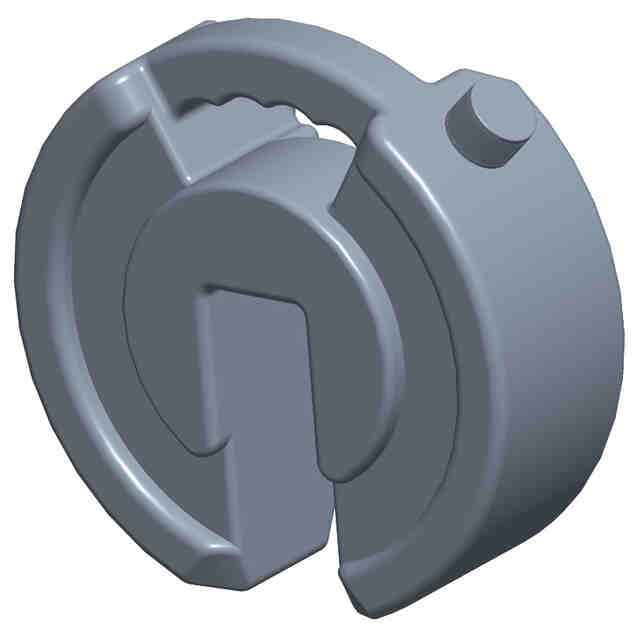

意匠の説明「平面側斜視図」「底面側斜視図」「使用状態を示す参考図(1)」「使用状態を示す参考図(2)」において、表面全面に表された濃淡は、いずれも立体表面の形状を特定するためのものである。

関連意匠
