発行日
2025-06-11
公報種別
意匠公報(S)
登録番号
1800791
登録日
2025-06-03
意匠に係る物品
レール締結用ボルト
意匠分類
M3
-1120(ねじ、くぎ、開閉金物、係止具等)
出願番号
2025000399
出願日
2025-01-09
意匠権者
公益財団法人鉄道総合技術研究所
,
株式会社丸上製作所
代理人
個人
意匠に係る物品の説明

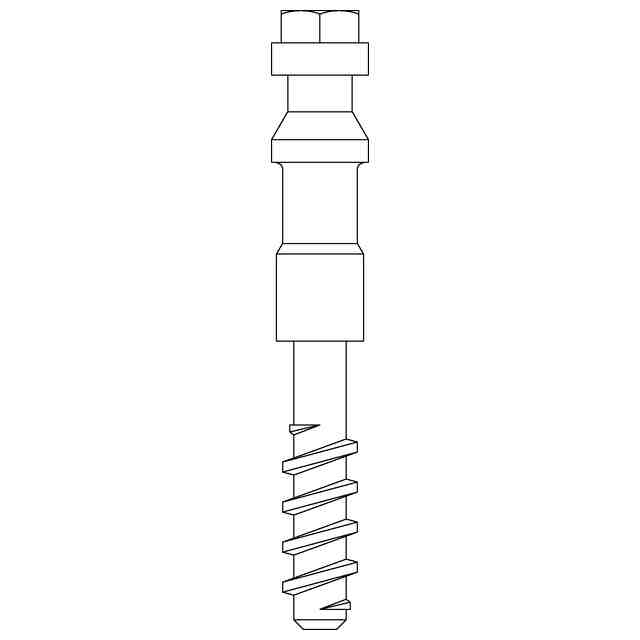

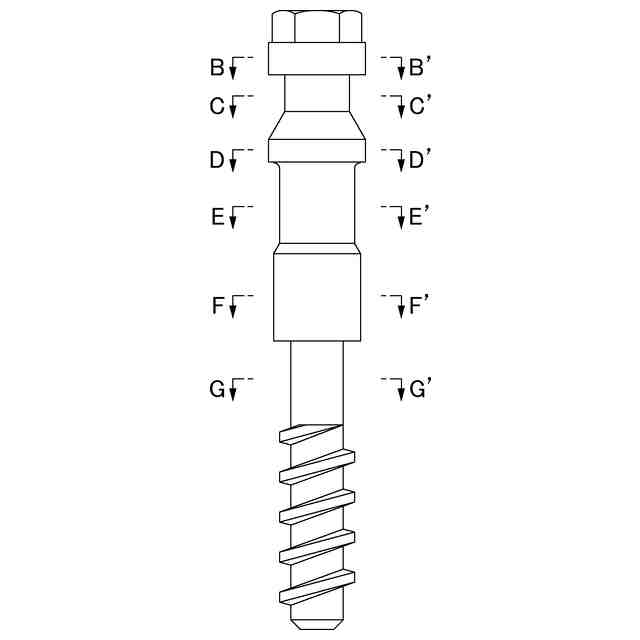

本意匠に係る物品は、各部の機能を示す参考図のように、まくらぎのような支承体にレールを板ばねによって締結するために使用されるレール締結用ボルトである。このレール締結用ボルトは、各部の機能を示す参考正面図のように、六角頭部を回転させて支承体に固定され、荷重受け部が持ち上げる荷重を受け、押し下げる荷重を受けて圧縮した板ばねとの間に差し込まれた調整用座金を座金押さえ部が押さえる。このレール締結用ボルトは、使用状態を示す参考図1のように、レール底部と支承体との間に隙間があるときに、使用状態を示す参考図2のように、この隙間がなくなるように荷重受け部を持ち上げるとともに板ばねを押し下げて、使用状態を示す参考図3のように、押し下げられた板ばねと座金押さえ部との間に形成された隙間に調整用座金を挿入して、レールを支承体に締結する。

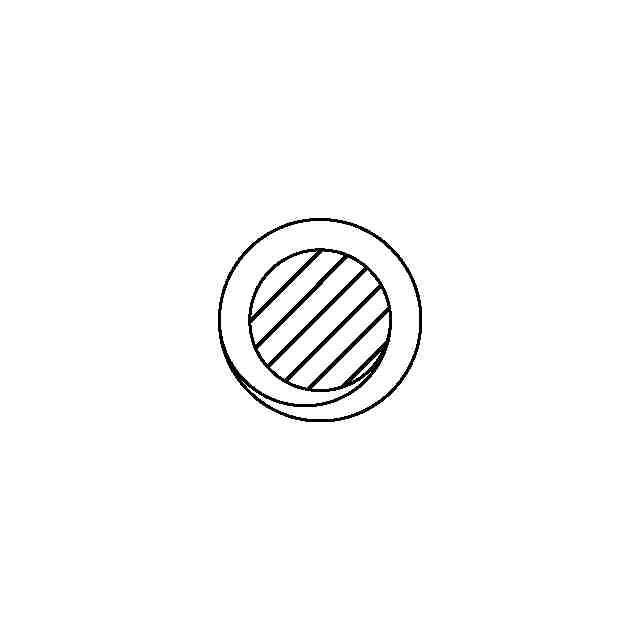

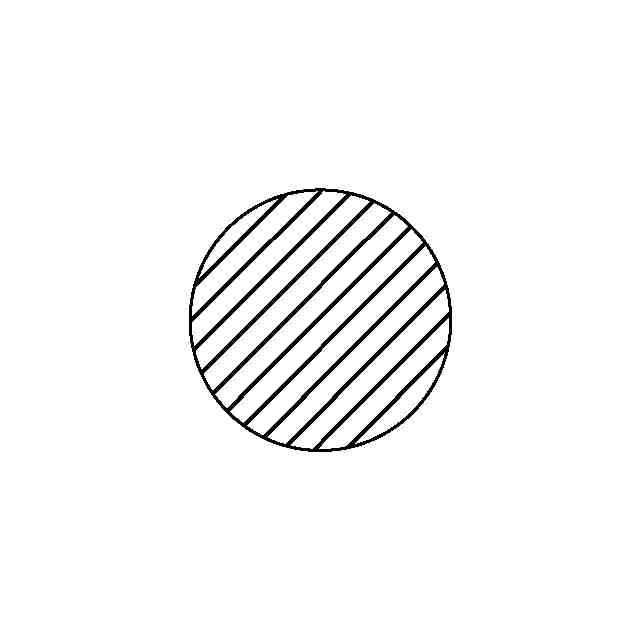

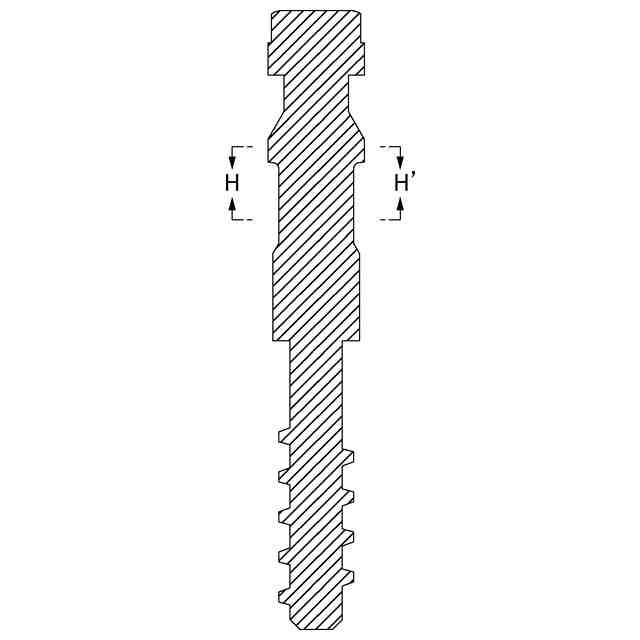

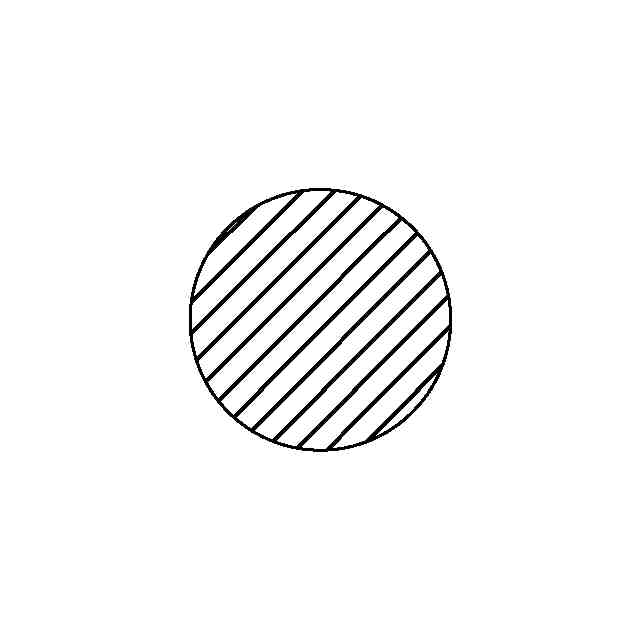

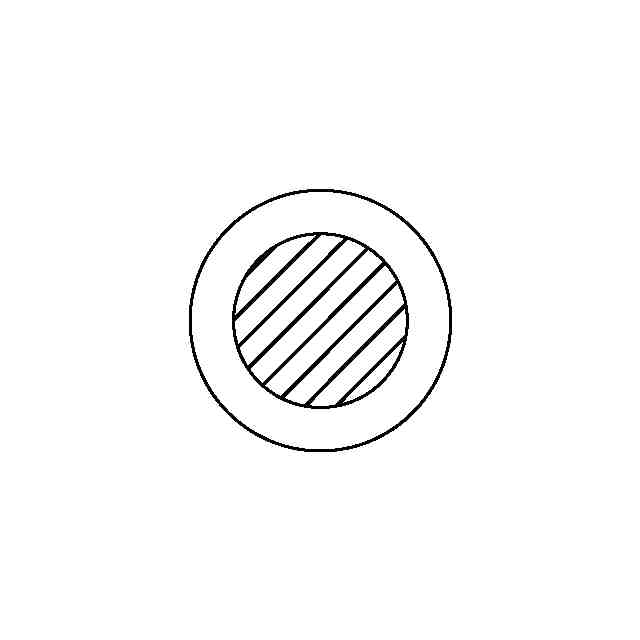

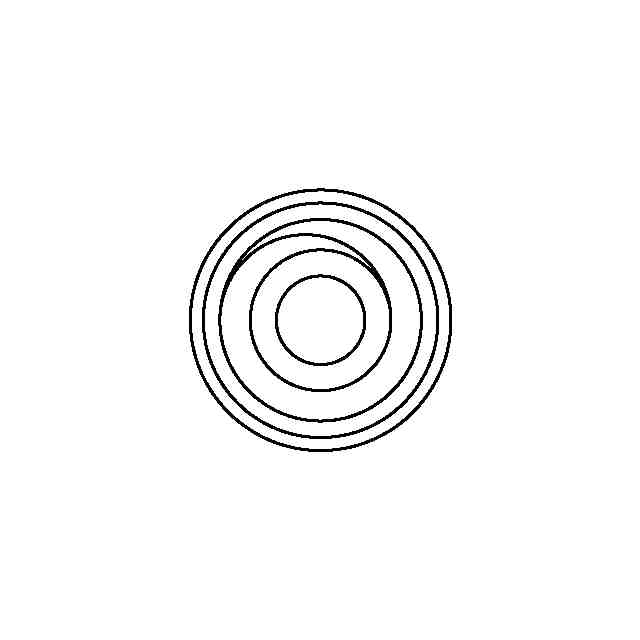

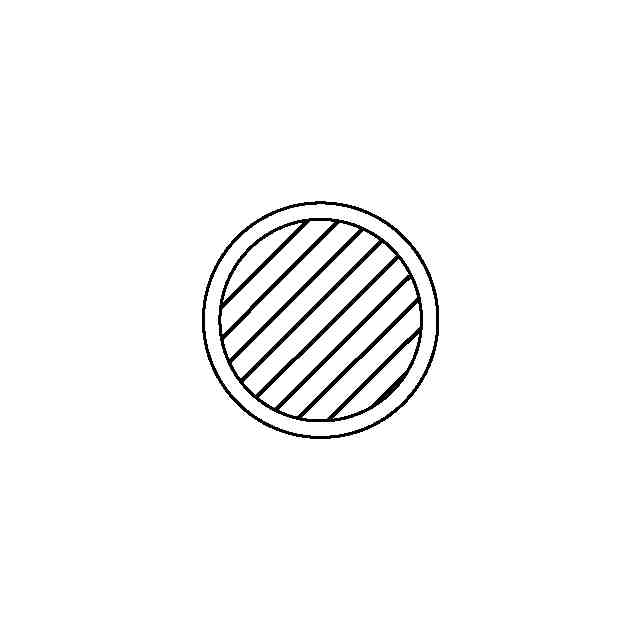

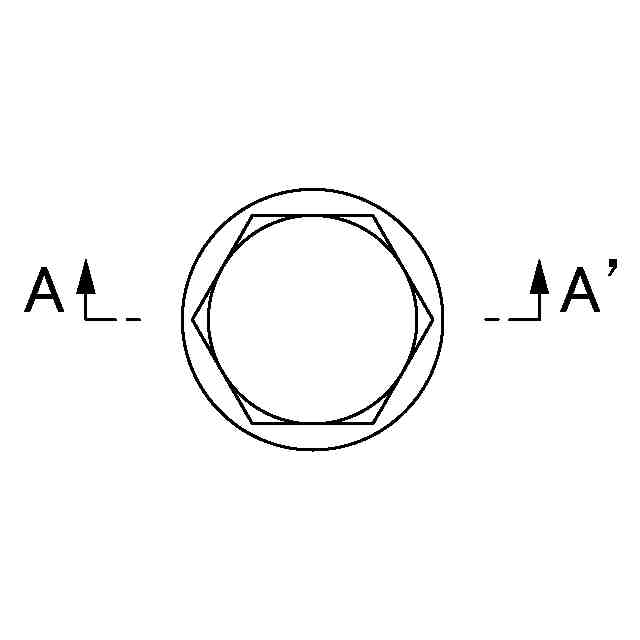

意匠の説明
