意匠ウォッチ

発行日2025-05-14
公報種別意匠公報(S)
登録番号1798432
登録日2025-05-02
意匠に係る物品建物構造材用金具
意匠分類L4-510(建築用構成品)
出願番号2024011872
出願日2024-06-12
意匠権者中井工業株式会社
代理人弁理士法人サンクレスト国際特許事務所

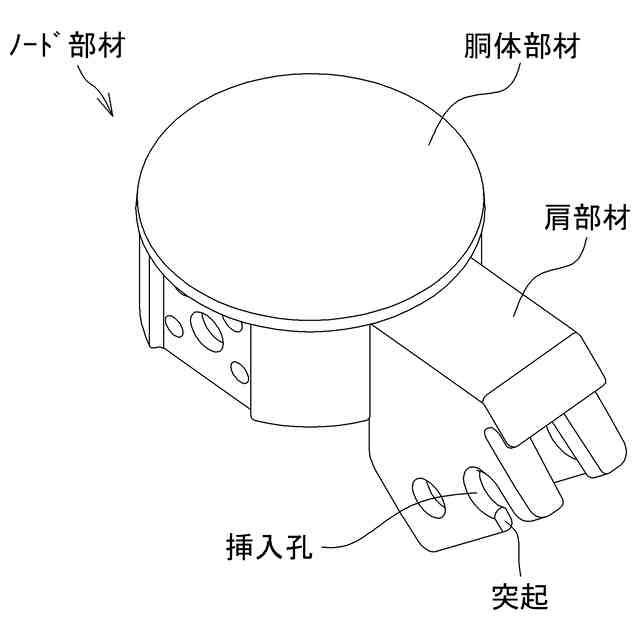

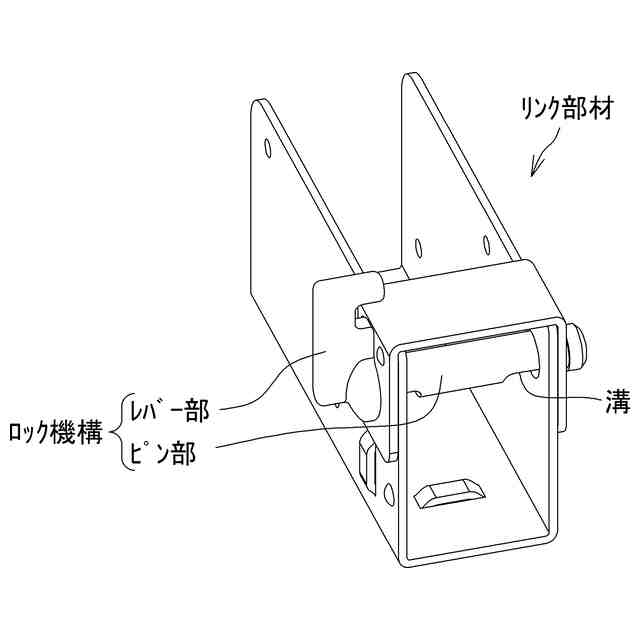

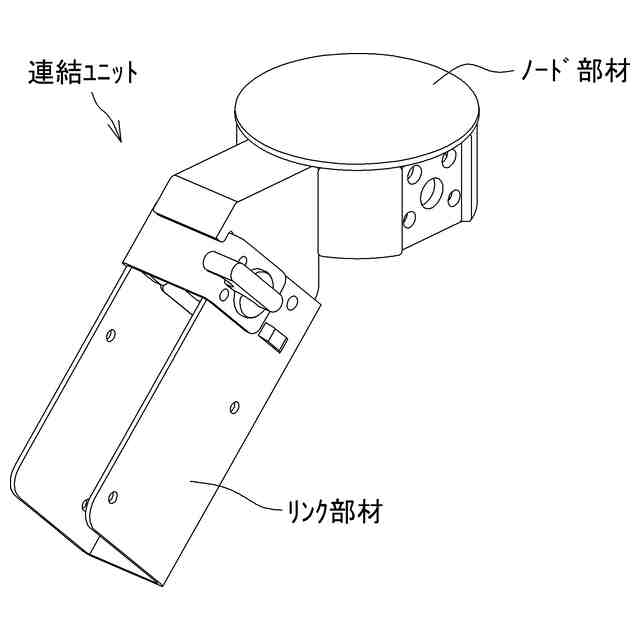

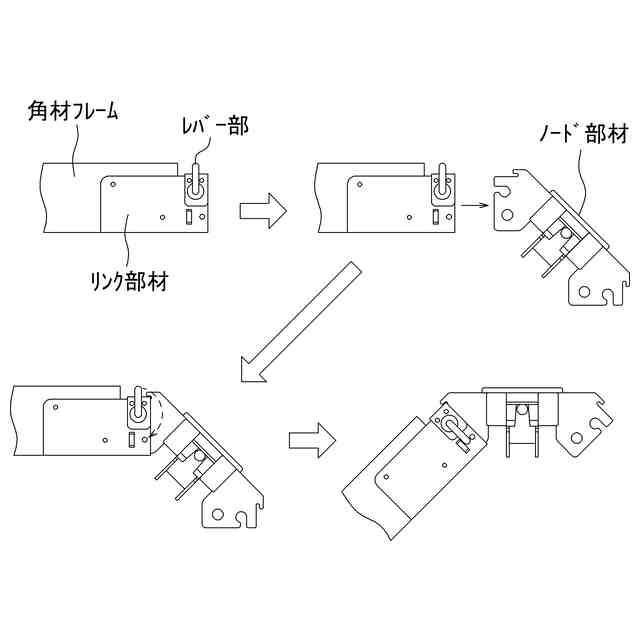

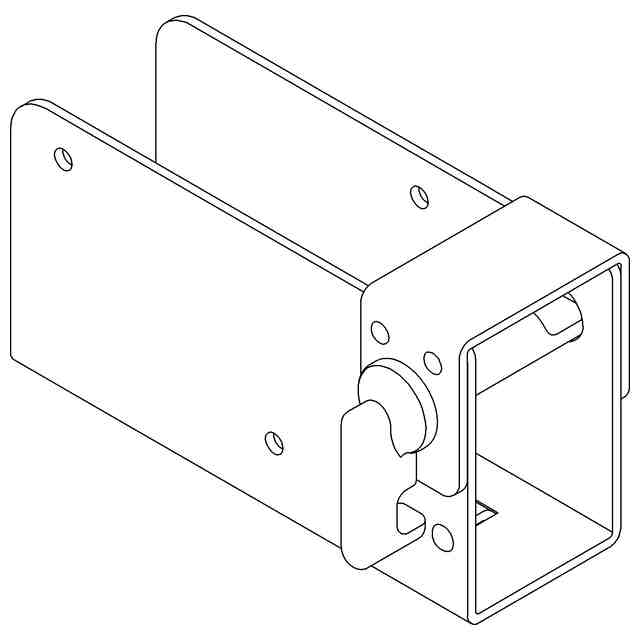

意匠に係る物品の説明本物品は、[使用状態を示す参考図1]に示される、建築物のフレーム構造体のノードを構成する連結ユニットに用いられる、建物構造材用金具である。 [参考斜視図1]に示すように、上記連結ユニットは、ノード部材、及び上記ノード部材と着脱自在に連結されるリンク部材と、を備えている。 [参考斜視図2]に示すように、上記リンク部材は、ピン部、及び上記ピン部の一端に設けられるレバー部を含むロック機構を有している。 [参考斜視図3]に示すように、上記ノード部材は、胴体部材、及び上記胴体部材と着脱可能に固定されている肩部材を備えている。上記肩部材は、上記ピン部が挿入される挿入孔、及び上記挿入孔に挿入された上記ピン部を係止するための突起を備えている。本物品の建物構造材用金具は、上記リンク部材であり、本願意匠は、上記リンク部材の意匠を受けようとするものである。 [使用状態を示す参考図2]に示すように、上記連結ユニットによれば、上記リンク部材の上記レバー部の手動操作で、上記リンク部に固定された角材フレームを、上記ノード部に、連結することができる。

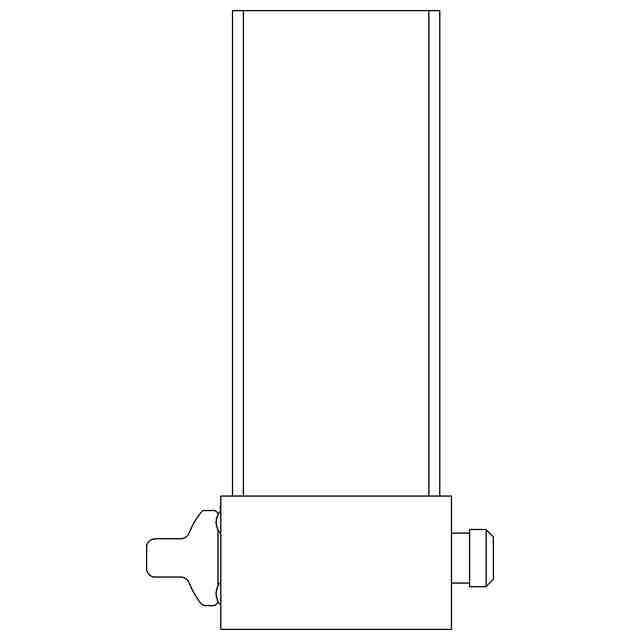

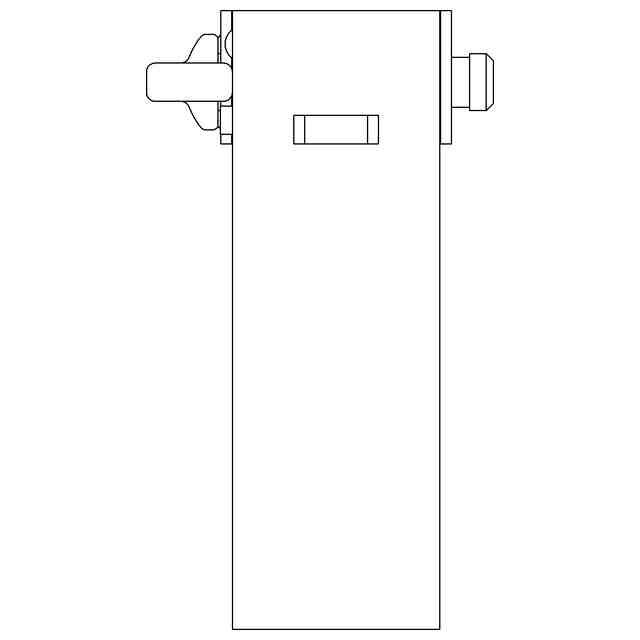

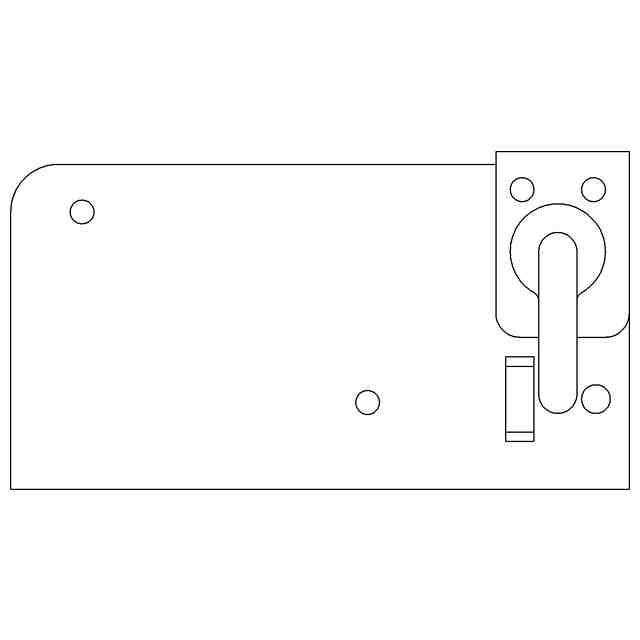

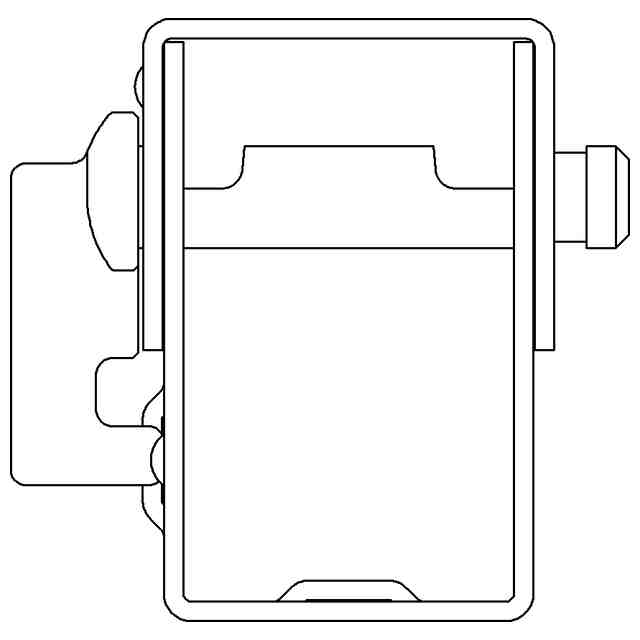

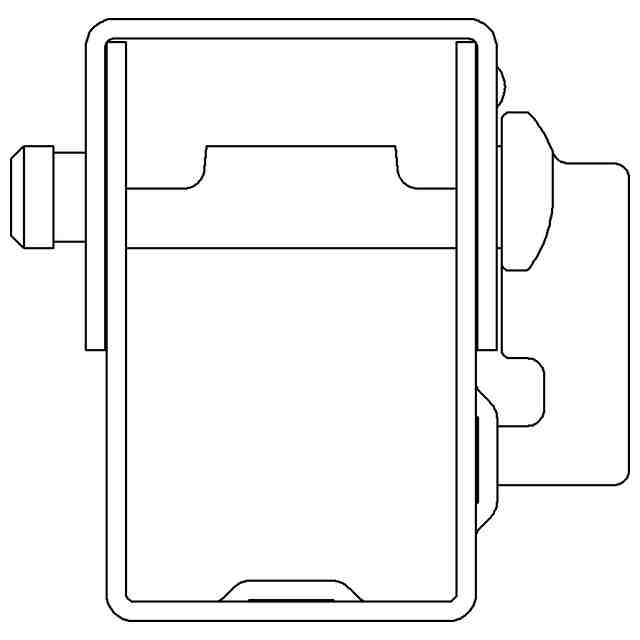

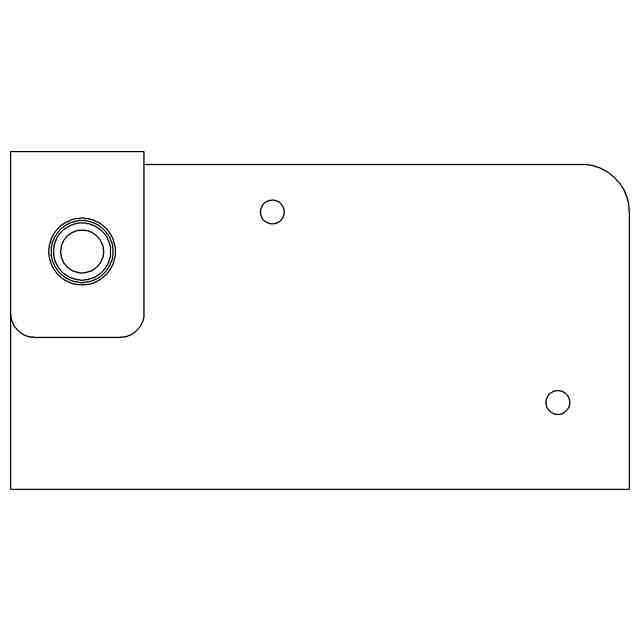

意匠の説明

関連意匠
