発行日2025-05-08
公報種別意匠公報(S)
登録番号1797985
登録日2025-04-25
意匠に係る物品管離脱防止装置用スペーサー
意匠分類M2-493(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024020067
出願日2024-09-27
意匠権者株式会社川西水道機器
代理人個人,個人

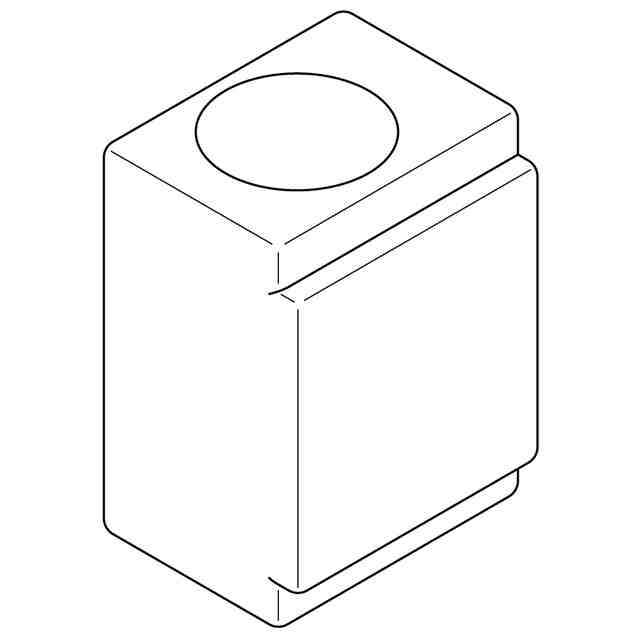

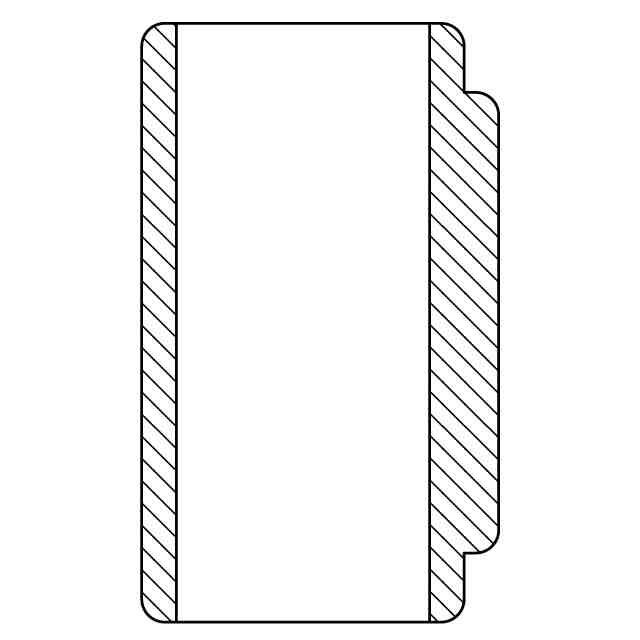

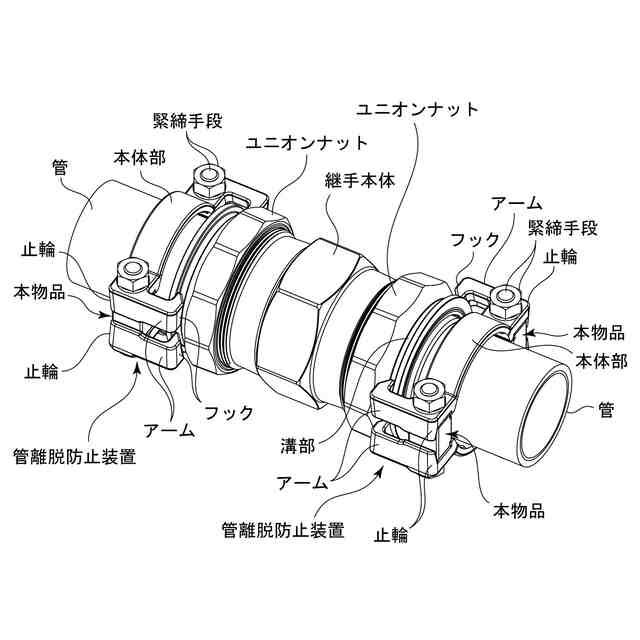

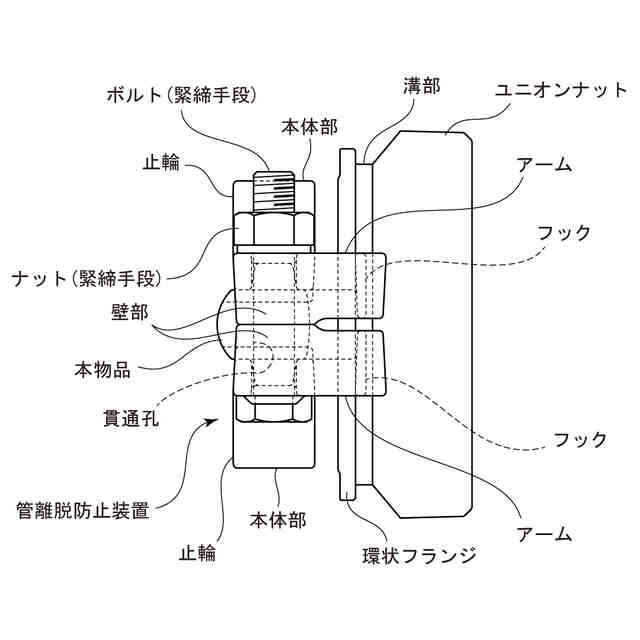

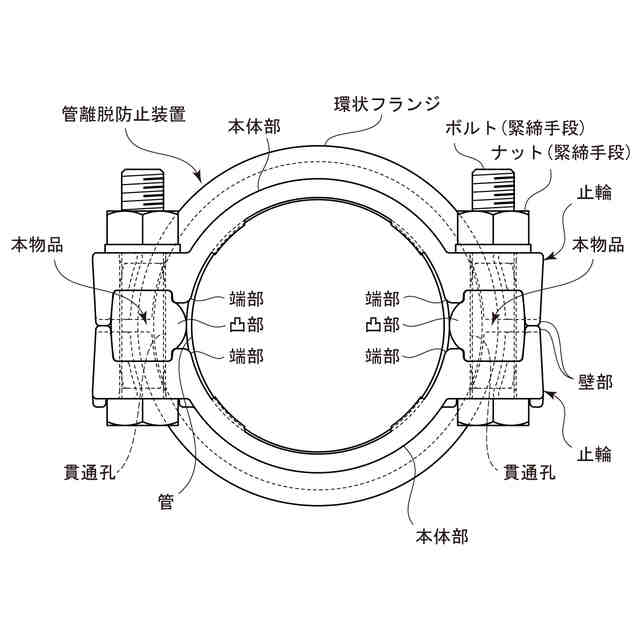

意匠に係る物品の説明本物品は、使用状態を示す参考斜視図に示すように、互いを対向させて緊締手段により管の外周面に固定される一対の止輪を備えた管継手の管離脱防止装置において、対向する止輪のフランジ部の間に介在させて使用するスペーサーであり、例えばゴム等の弾性体よりなる。本物品は、対向する止輪の本体部の端部によって挟持される凸部と、緊締手段を貫通する貫通孔とを有する。同斜視図に示すように、止輪のアーム先端のフックをユニオンナットの溝部に係止させた状態で緊締手段により対向する止輪を連結すると、本物品は対向する止輪の接近を防止する。よって、作業者が管を継手本体に挿入する際、止輪を手で押さえておく必要がなく、極めて作業性がよい。なお、使用状態を示す参考正面図及び同側面図に示すように、緊締手段を緊締し止輪を管外周面に固定する際、本物品は管軸方向に圧縮変形する。貫通孔が一方の側面側に近接して設けられているので、この一方の側面をユニオンナットに対向させて本物品をフランジ部の間に介在させることで、緊締時に、圧縮変形した部分がすぐに管離脱防止装置からはみ出す。よって、圧縮変形した部分を目視し易く、締付具合の確認が容易となる。

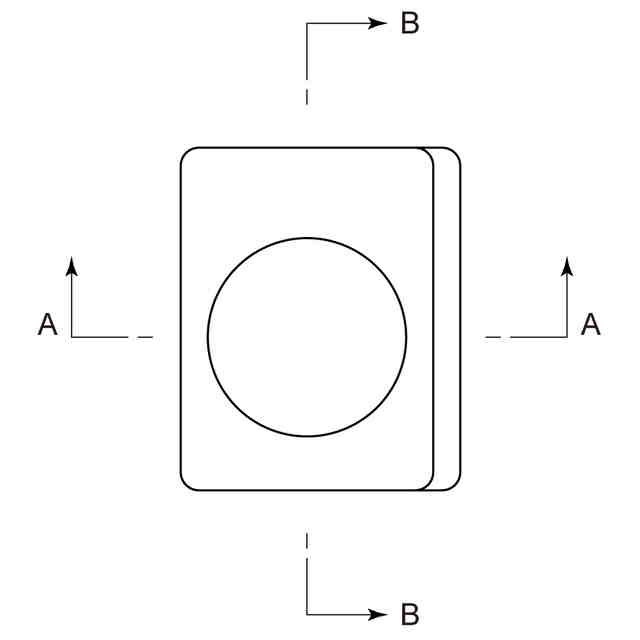

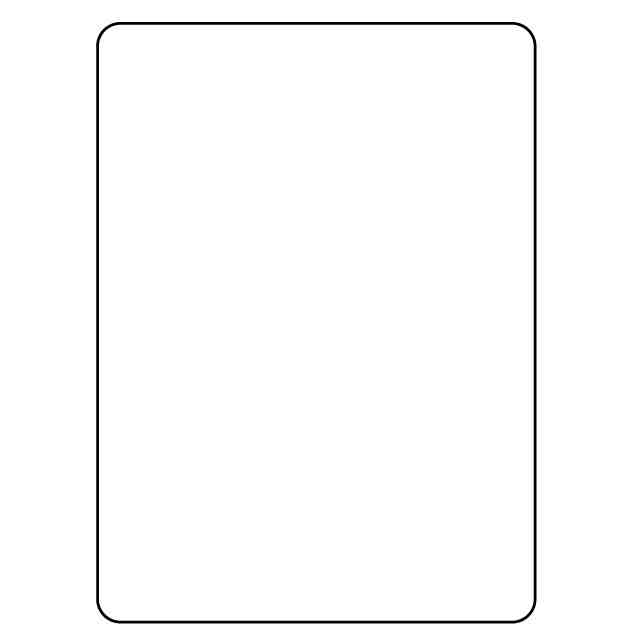

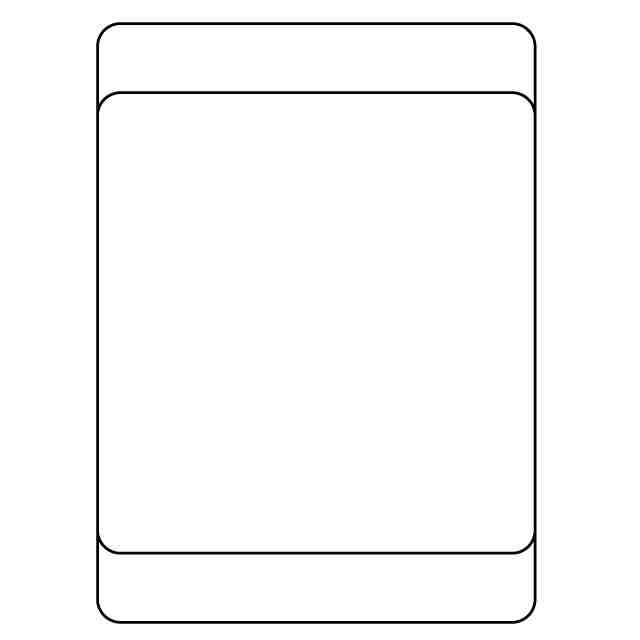

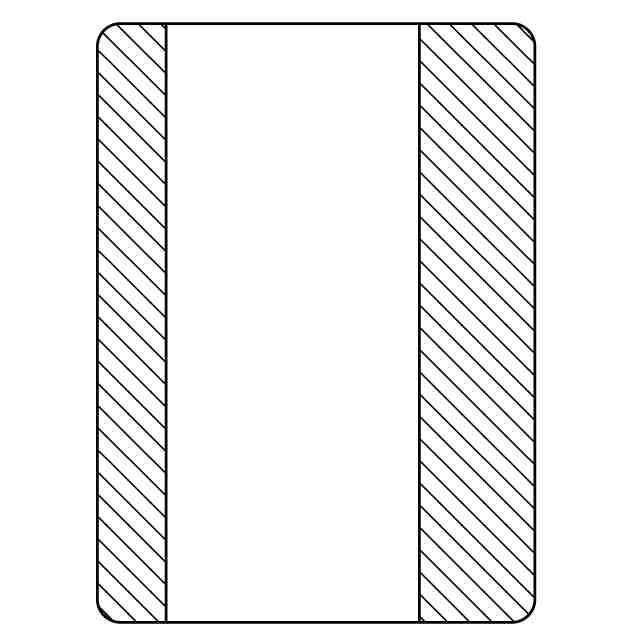

意匠の説明背面図は、正面図と対称に表われるため省略する。底面図は、平面図と同一に表われるため省略する。

関連意匠
