意匠ウォッチ

発行日2025-04-24
公報種別意匠公報(S)
登録番号1797089
登録日2025-04-16
意匠に係る物品管端防食コア
意匠分類M2-491(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024022505
出願日2024-10-29
意匠権者株式会社川西水道機器
代理人個人,個人

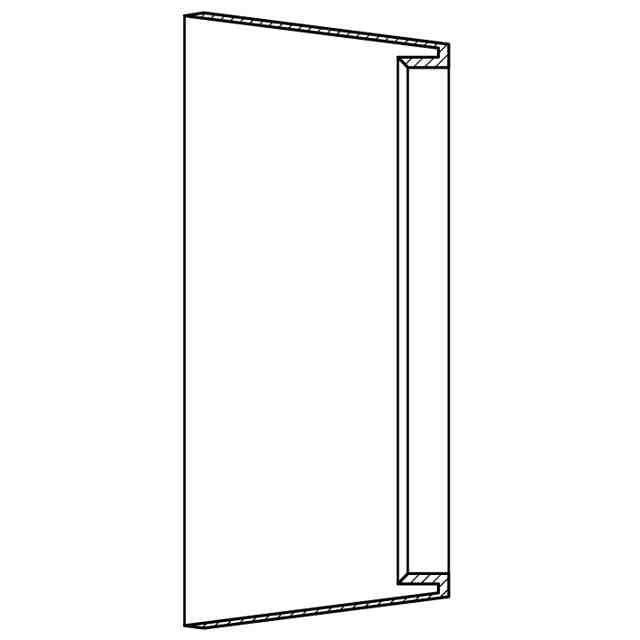

意匠に係る物品の説明本物品は、使用状態を示す参考断面図に示すように、継手本体に挿入され、押輪及び止輪により継手本体に連結固定される管の管端部に装着されるものである。本物品は、管端部の外周面に密着する筒状部と、管端部の内周面に密着させるコア部と、コア部の基端部から外方に向けて突出し且つ筒状部の基端部と接続する接続部とを有する。筒状部は、この筒状部の基端部から先端部に向かって内径が拡大するテーパー状を呈し、コア部と接続部よりも薄く形成されている。接続部及び筒状部が管端面及び外周面の管本体の金属部分を覆うことで、継手本体の内部において管端部の腐食を防止する。

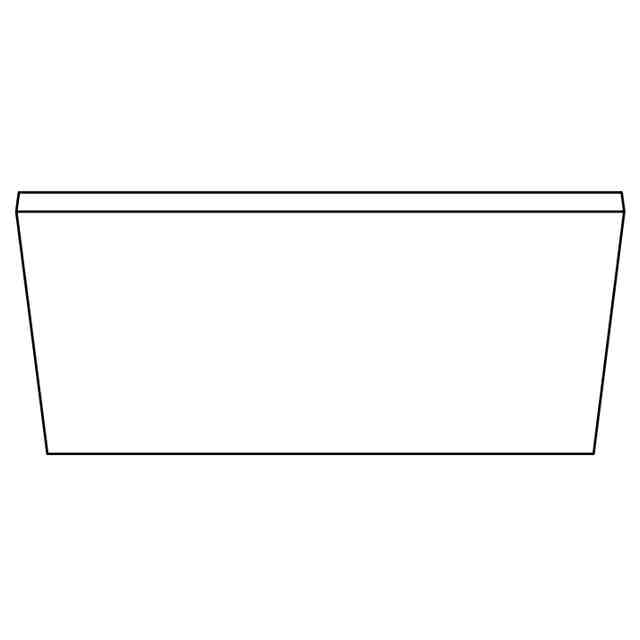

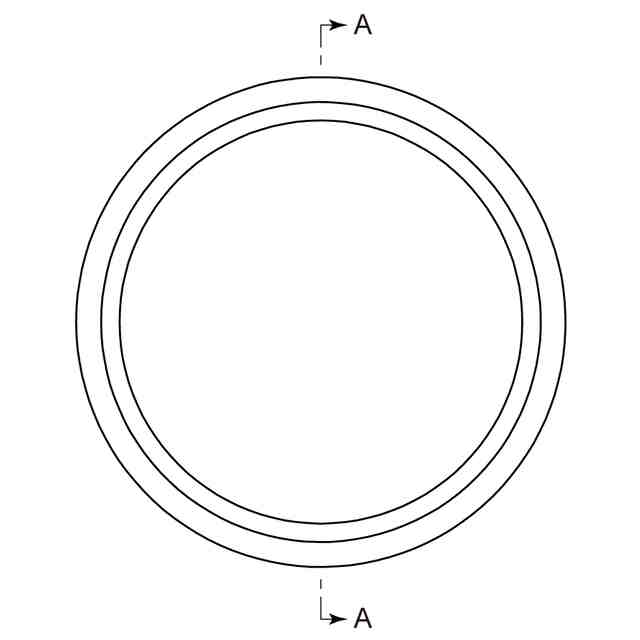

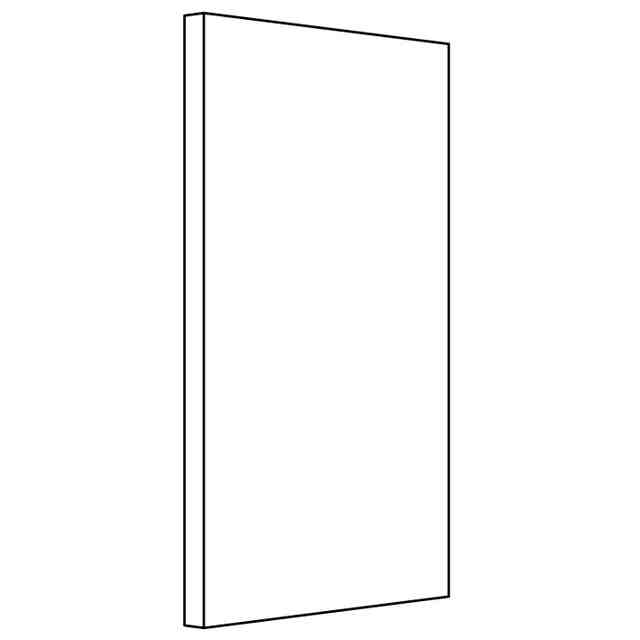

意匠の説明底面図及び右側面図は、平面図及び左側面図と対称に表れるため省略する。

関連意匠
