発行日2025-05-07
公報種別意匠公報(S)
登録番号1797800
登録日2025-04-24
意匠に係る物品輸送用ラック
意匠分類G1-5100(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024019173
出願日2024-09-18
意匠権者スタイレム瀧定大阪株式会社,株式会社阪急阪神ロジパートナーズ,親和パッケージ株式会社
代理人弁理士法人三枝国際特許事務所

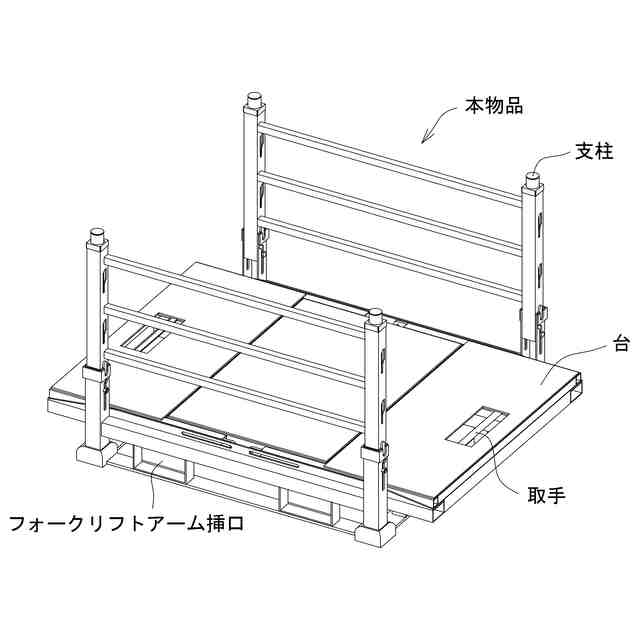

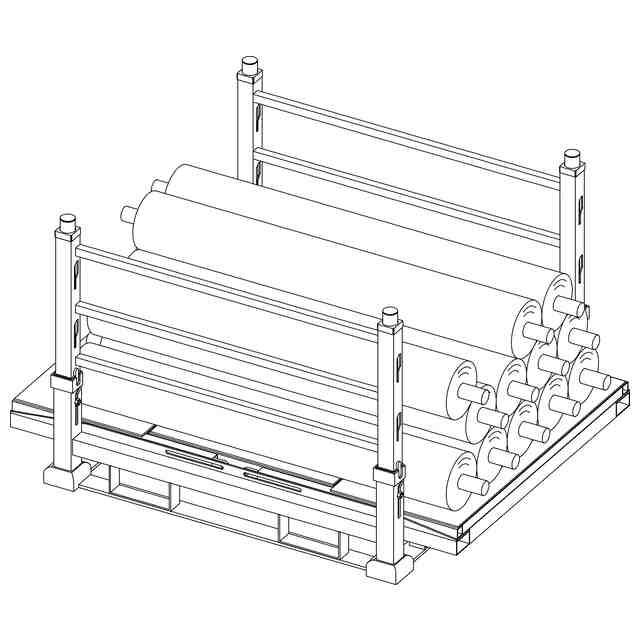

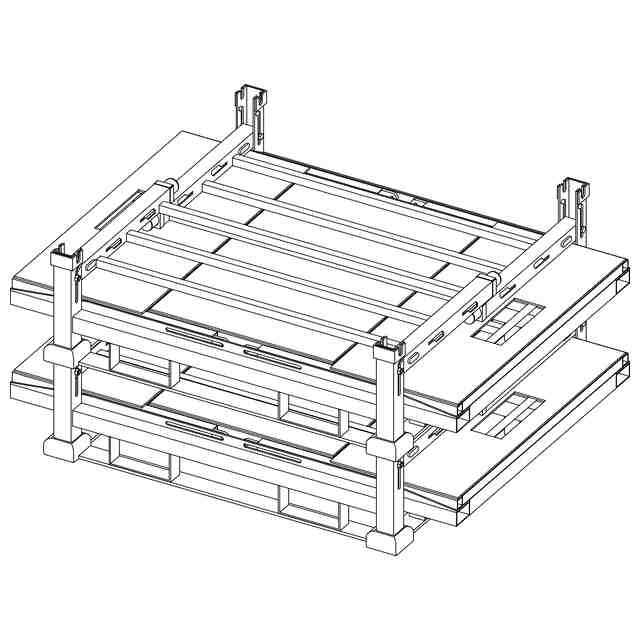

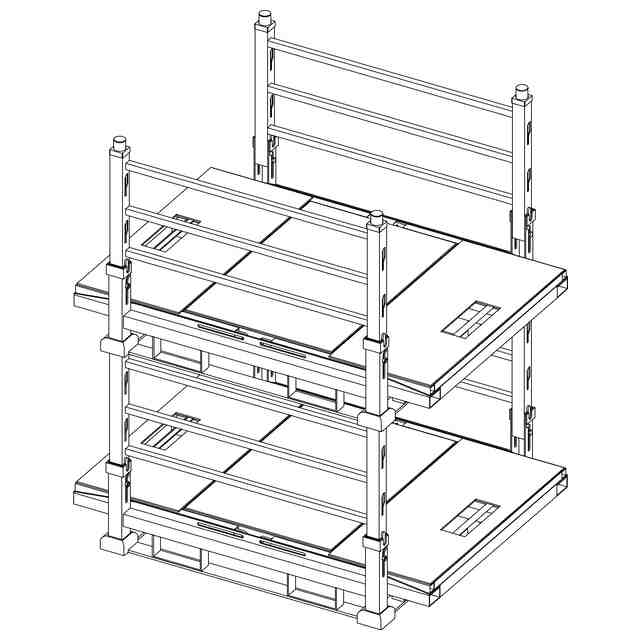

意匠に係る物品の説明本物品は、伸縮可能な台及び支柱を有する輸送用ラックである。使用状態を示す参考図1に示すように、主として反物を載積・輸送するために使用する。輸送の際には、台下部に設けられたフォークリフトアーム挿口にフォークリフトアームを差し入れて持ち上げることができる。台及び支柱は、積載量に応じて、それぞれ伸縮させることができる。積み上げた状態を示す参考図1に示すように、複数のラックを積み上げて載積・輸送・保管することができる。支柱を折りたたんだ状態を示す各図及び積み上げた状態を示す参考図2に示すように、本物品を使用しない際は、支柱を折りたたんだ状態で積み上げて保管することができる。

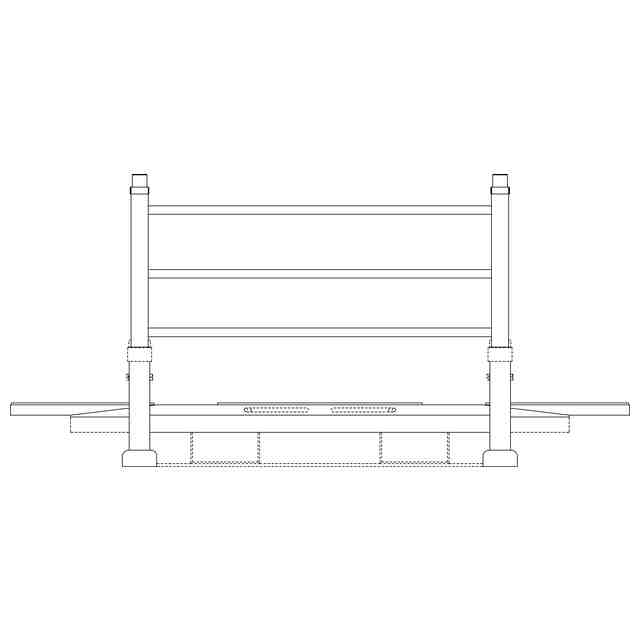

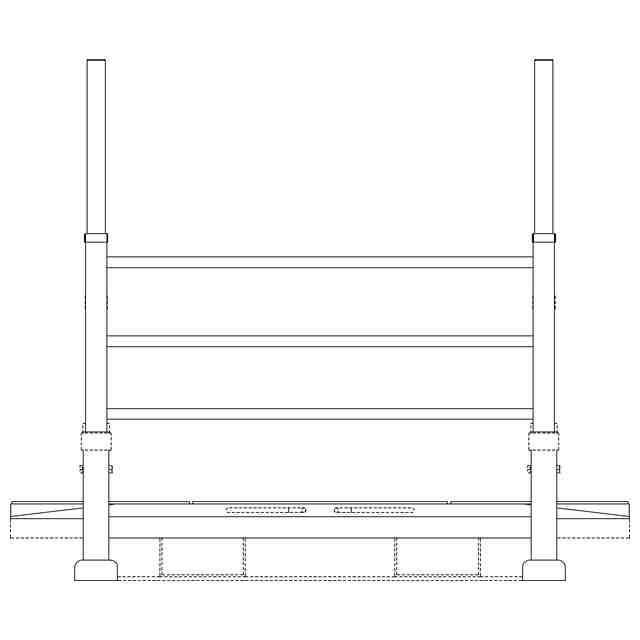

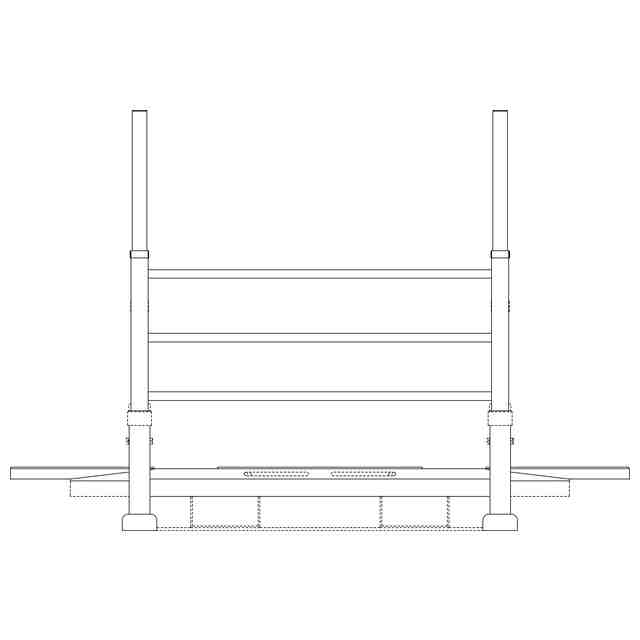

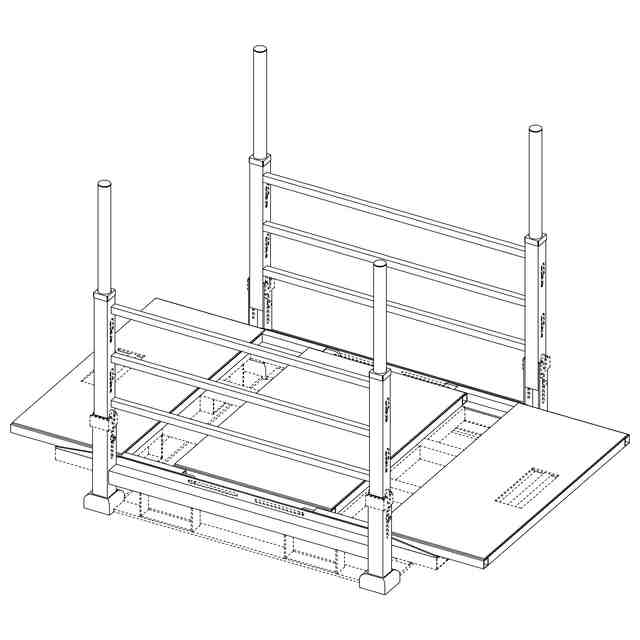

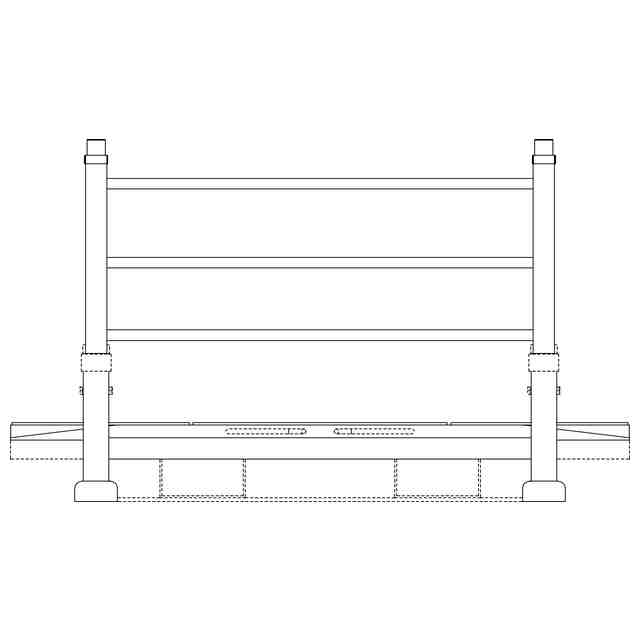

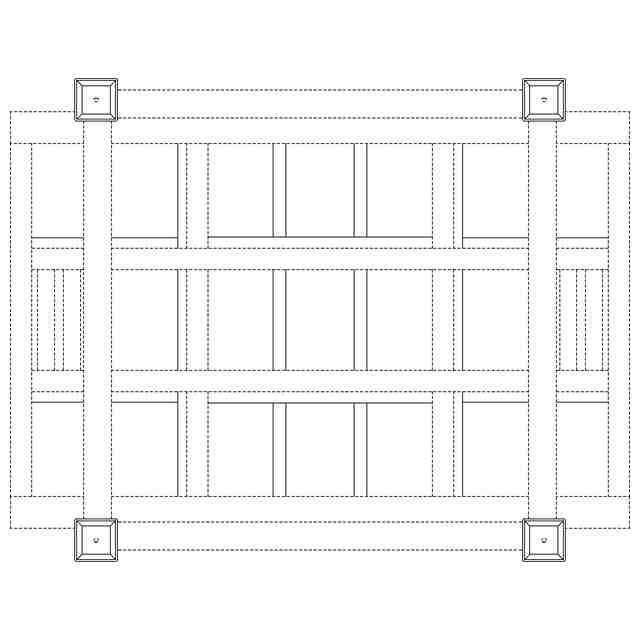

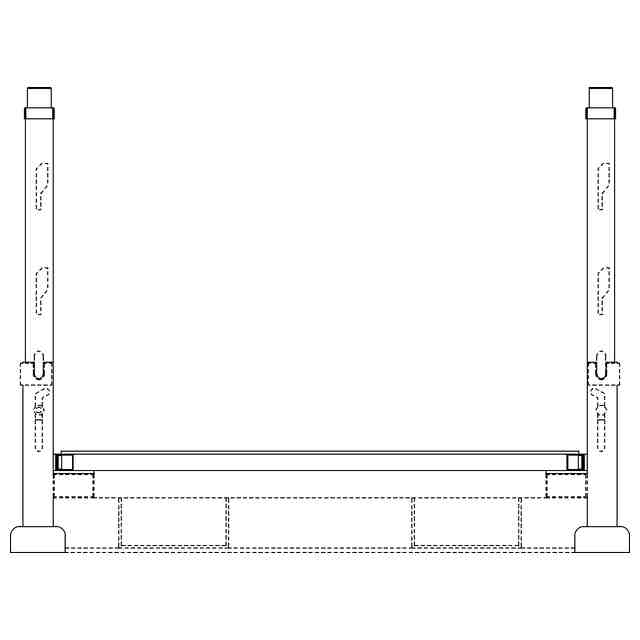

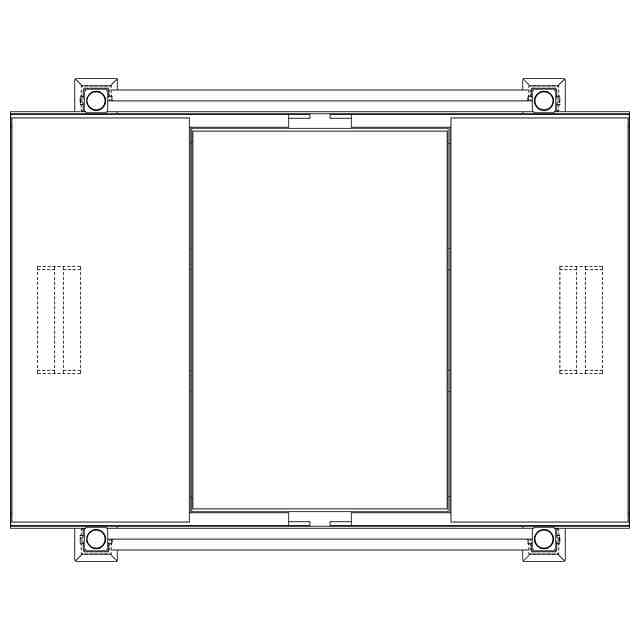

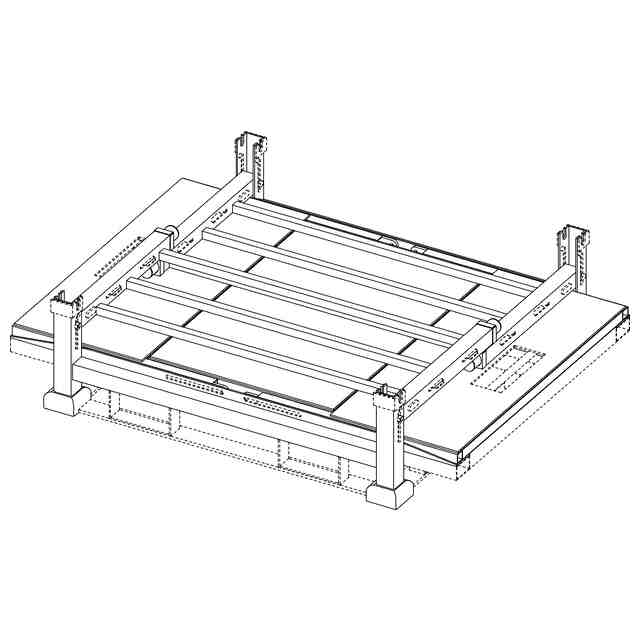

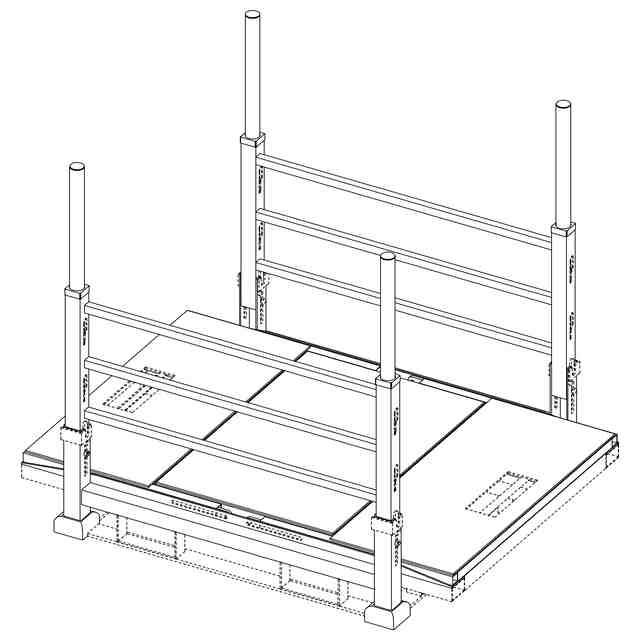

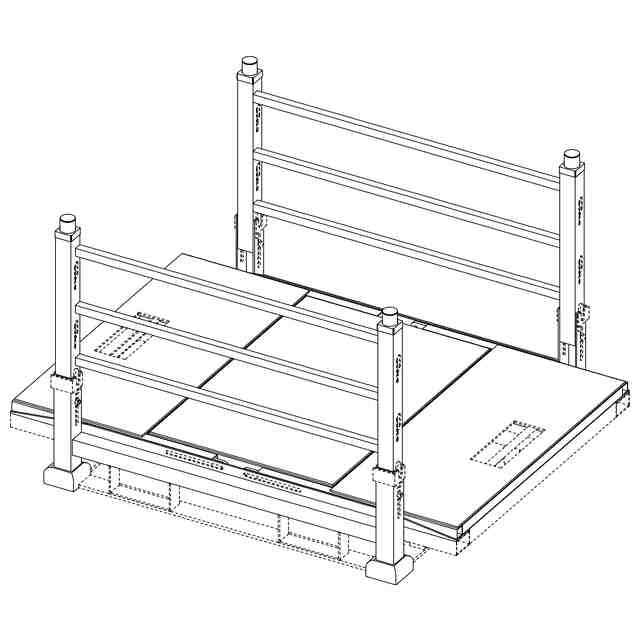

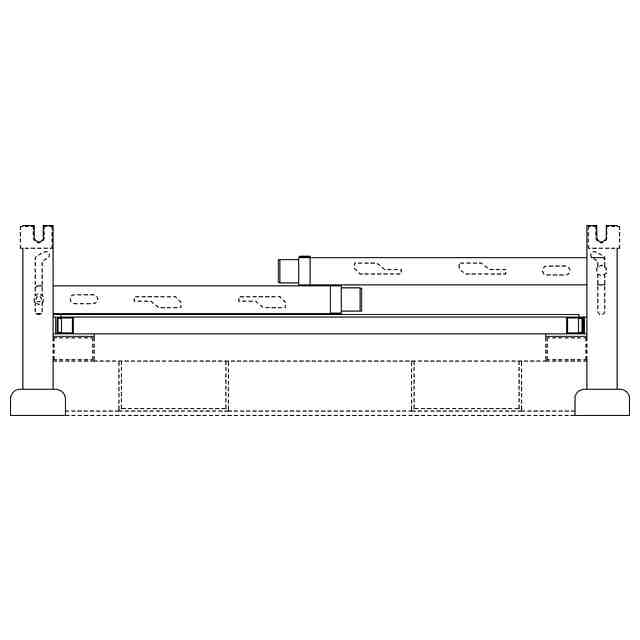

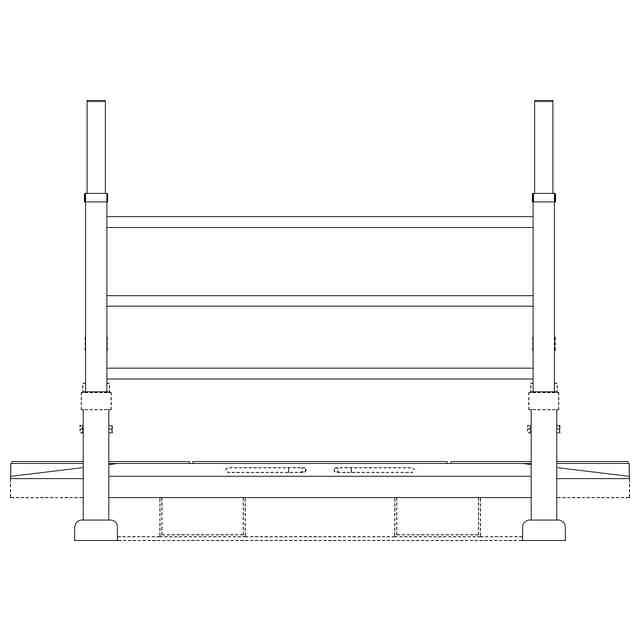

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。背面図は、正面図と対称に表れるため、省略する。左側面図は、右側面図と対称に表れるため、省略する。支柱を伸張した状態を示す各図に示すように、支柱を段階的に伸ばすことができる。台を伸張した状態を示す各図に示すように、台に設けられた取っ手部分を正面視左右方向に引くことにより、台を拡張することができる。支柱及び台を伸張した状態を示す各図に示すように、台を拡張し、支柱を伸ばすことで、より多くの反物を載積・輸送・保管することができる。支柱を折りたたんだ状態を示す各図に示すように、支柱を折りたたむことができる。

関連意匠
