発行日2025-03-25
公報種別意匠公報(S)
登録番号1794282
登録日2025-03-14
意匠に係る物品詰め物充填機
意匠分類K0-61(K1～K9に属さないその他の産業用機械器具)
出願番号2024021781
出願日2024-10-21
意匠権者西川レベックス株式会社
代理人個人,個人,個人,個人

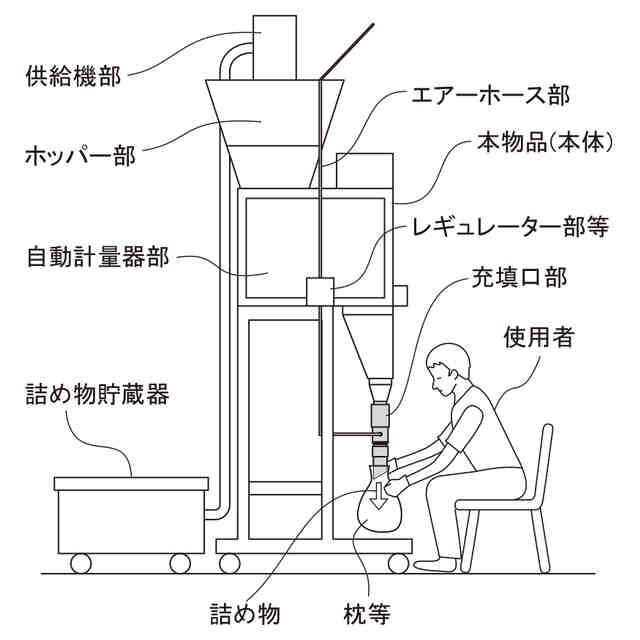

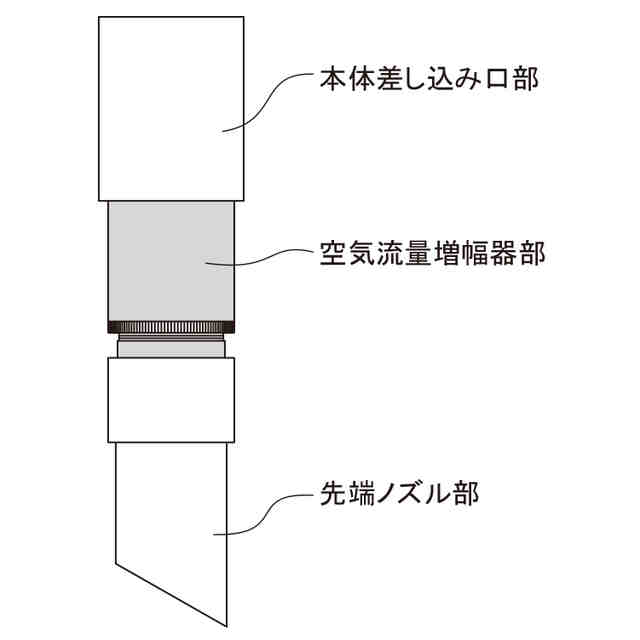

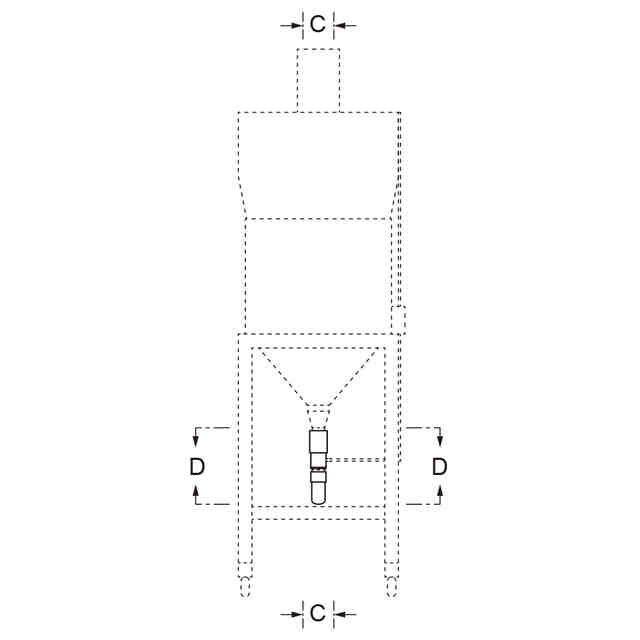

意匠に係る物品の説明本物品は、枕や布団等に詰め物(パイプ、ビーズ等)を充填するために使用される詰め物充填機である。部分意匠として意匠登録を受けようとする部分は、詰め物が流下・放出される充填口部である。「各部名称を示す参考図」に示すように、充填口部は本体差し込み口部、空気流量増幅器部及び先端ノズル部から成る。「使用状態を示す参考図」に示すように、供給機部により詰め物貯蔵器から吸引された詰め物が、ホッパー部、自動計量器部を介して充填口部に流下する。また、エアーコンプレッサー等からエアーホース部を介して空気流量増幅器部にエアーが供給され、空気流量増幅器部から先端ノズル部側に向けてエアーが噴出されることにより、詰め物を短時間で効率的に枕等に充填することができる。さらに、レギュレーター部等を操作することにより、詰め物の重量等に合わせて最適な風圧を制御することもできる。

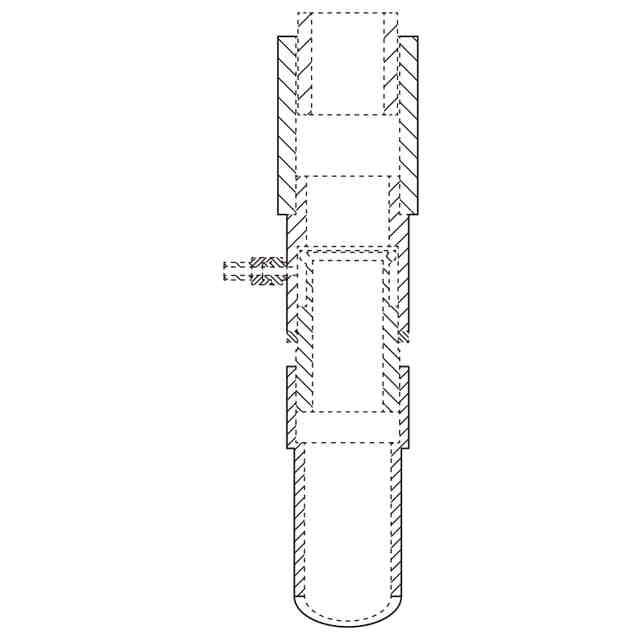

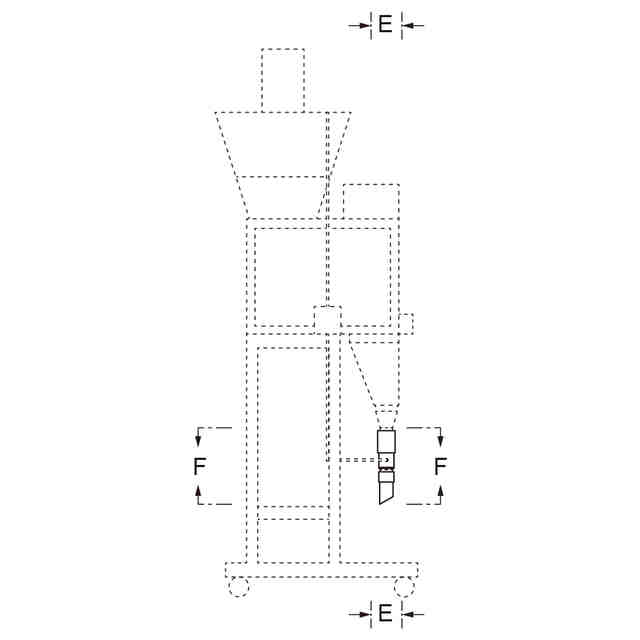

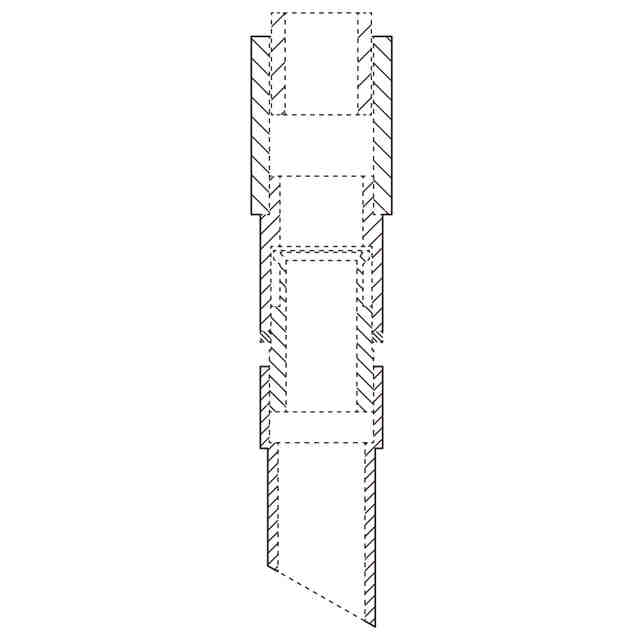

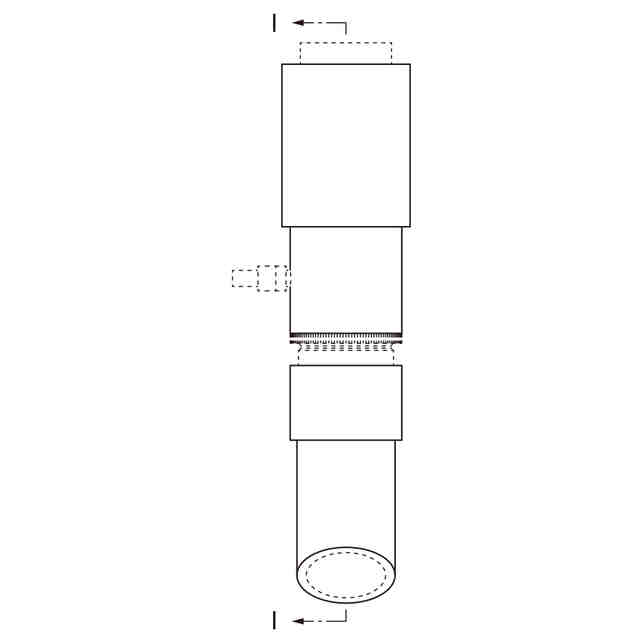

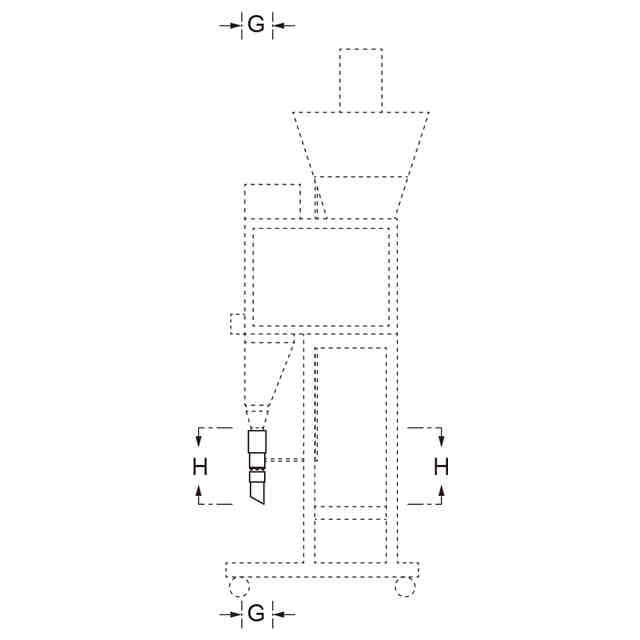

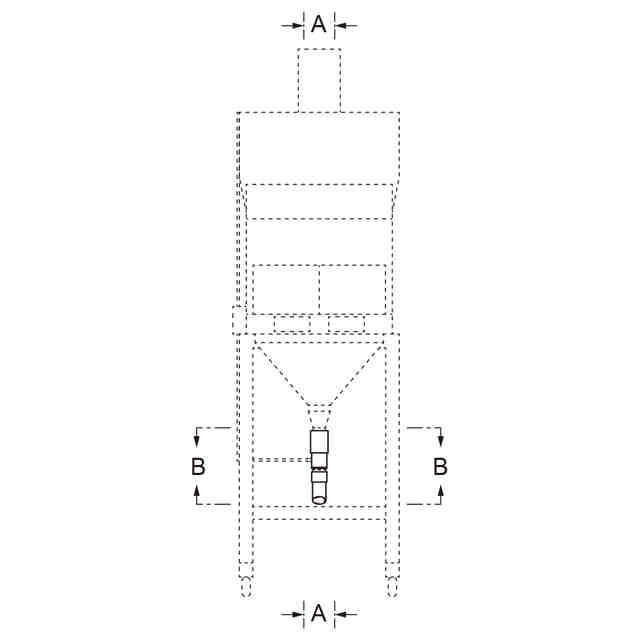

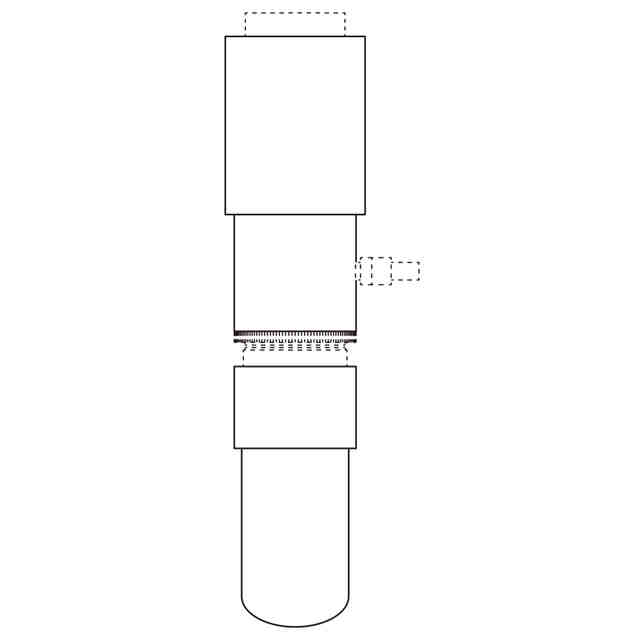

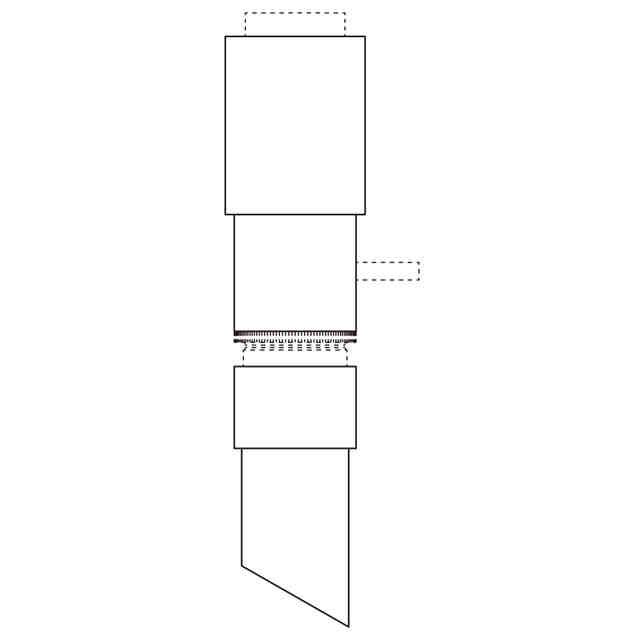

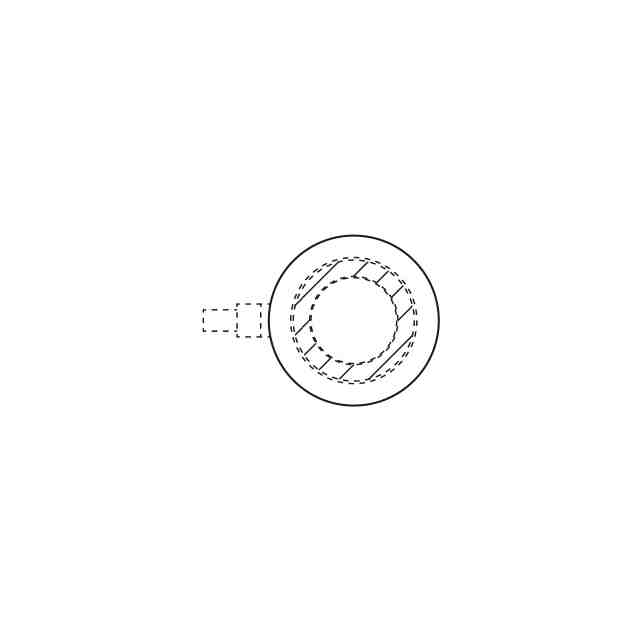

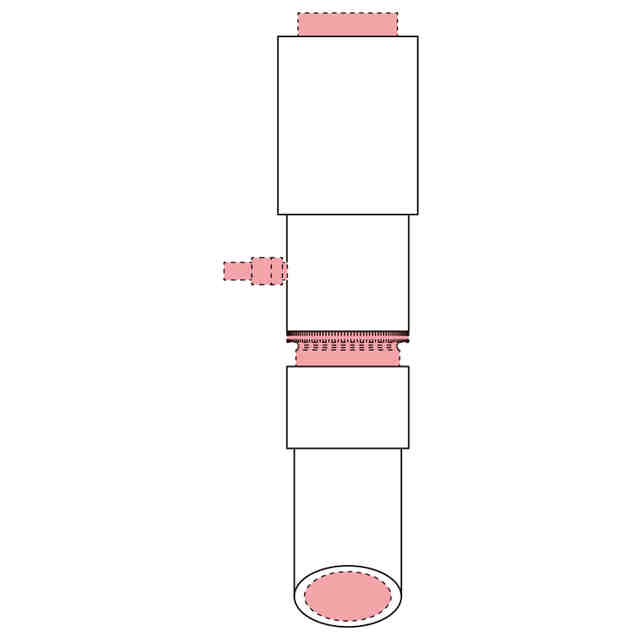

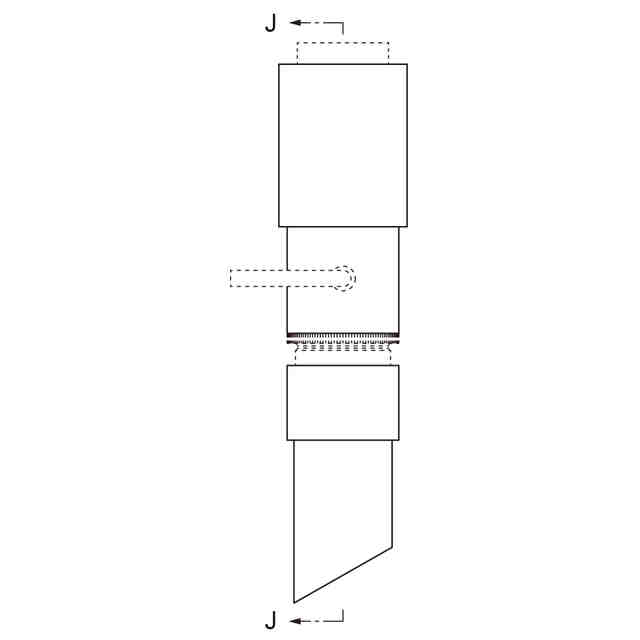

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。破線で表した部分は、部分意匠として意匠登録を受けようとする部分以外の部分を示すものである。「A-A、B-B部分拡大参考図」において、赤色で着色を施した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
