意匠ウォッチ

発行日2025-03-05
公報種別意匠公報(S)
登録番号1792652
登録日2025-02-25
意匠に係る物品ダイヤフラムバルブ用ボディ
意匠分類M2-5913(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024019073
出願日2024-09-17
意匠権者株式会社フジキン
代理人

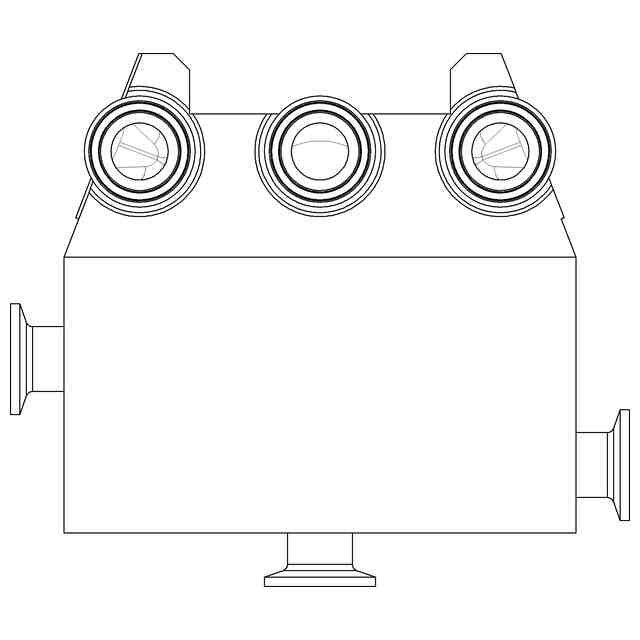

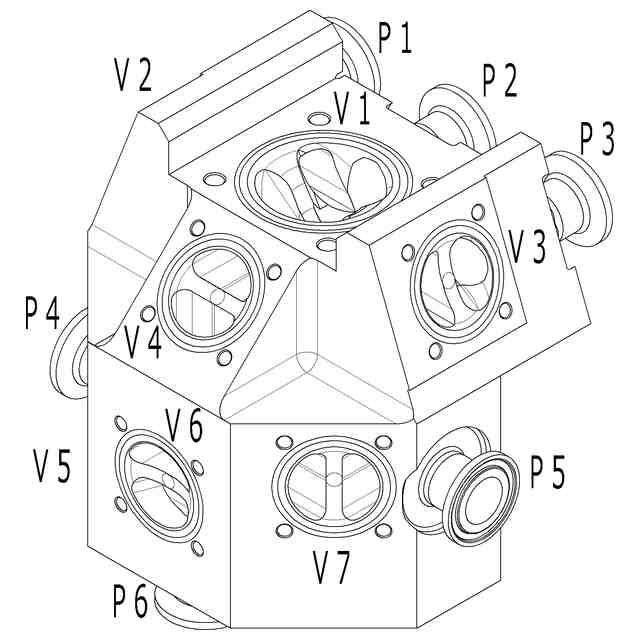

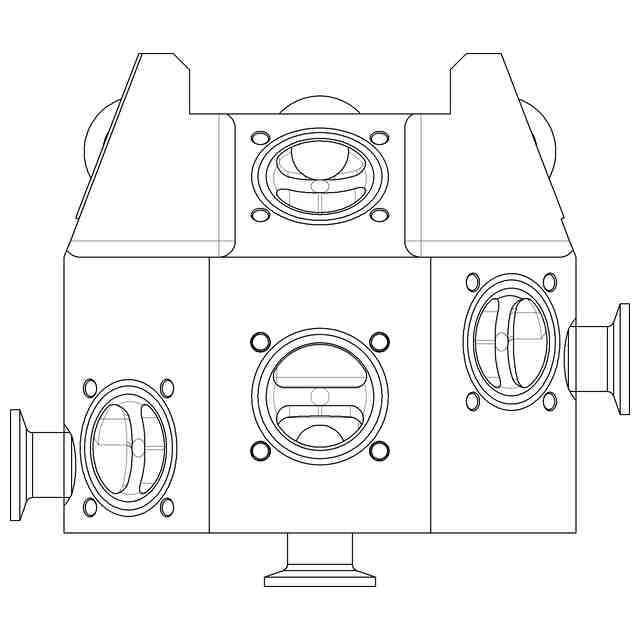

意匠に係る物品の説明本物品は、ダイヤフラムバルブ用のボディである。ダイヤフラムバルブは流体の流れを連通遮断するもので、弁体となるダイヤフラムが取り付けられる7箇所の弁座部が設けられ、6の流入口又は流出口(Port1～6)からの流体の流れを7つのダイヤフラムで切り替える。ボディに形成した7箇所の弁座部(Valve Seat1～7)は、所謂ウェアレス構造を採用してもよく、その場合、流路は長手方向に貫通して形成される。そして、7箇所の弁座部には、弁座部と当接離間するダイヤフラムと、ダイヤフラムを作動させるアクチュエータが取り付けられる。このアクチュエータは、流体(圧縮空気など)、電動駆動の他、手動用ハンドルとすることもできる。参考図3には、圧縮空気で作動するアクチュエータを配備した例を示す。各流入口又は流出口(Port1～6)と7箇所の弁座部(Valve Seat1～7)とのブロック内部での連通は、特に限定するものではないが、例えば、参考図、参考図2に示すP1～P6及びV1～V7が連通されている。
意匠の説明各図に表された細線は、いずれも立体表面の形状を表す補助線である。

関連意匠
