発行日2025-02-14
公報種別意匠公報(S)
登録番号1791200
登録日2025-02-05
意匠に係る物品ホールダウン金物
意匠分類L4-512(建築用構成品)
出願番号2024014595
出願日2024-07-16
意匠権者住友林業株式会社,株式会社ポラス暮し科学研究所,株式会社タナカ
代理人個人,個人,個人

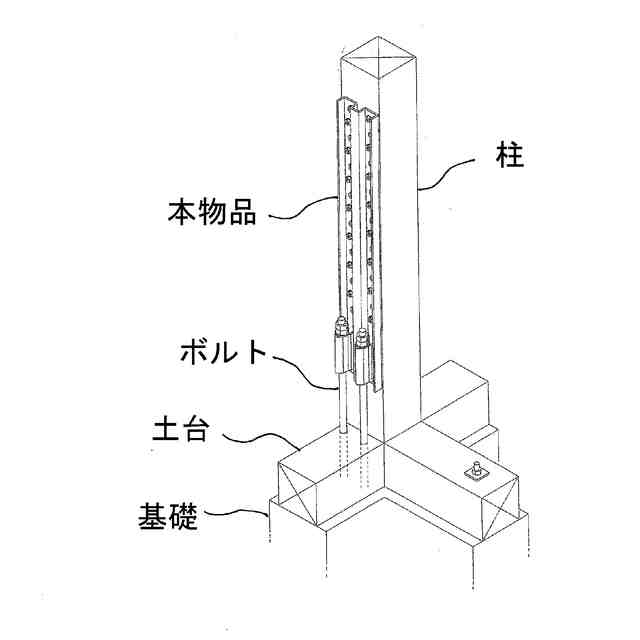

意匠に係る物品の説明本物品は、金属で形成され、主に木造の建築物、木造の構造物における鉛直方向の部材が基礎又は横架材等の他部材から離れるのを抑えるために用いられるものである。本物品は、ビス、ボルト等の手段によって鉛直方向の構造部材に固定されるとともに他の部材に結合されたボルトが係止される。

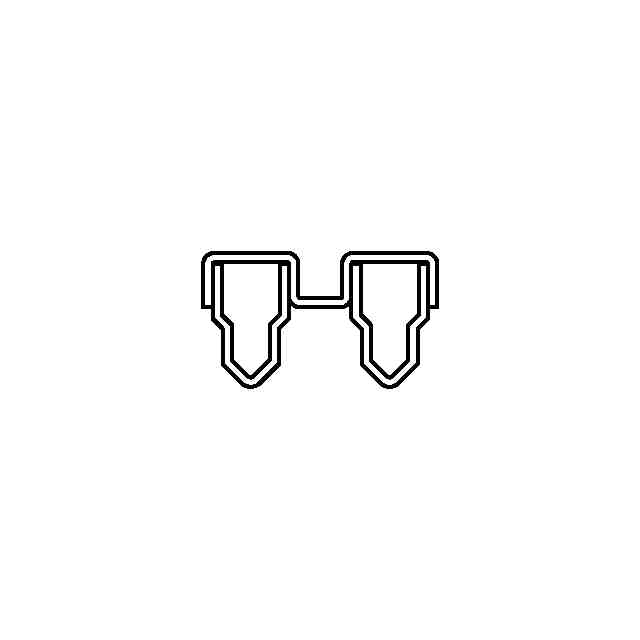

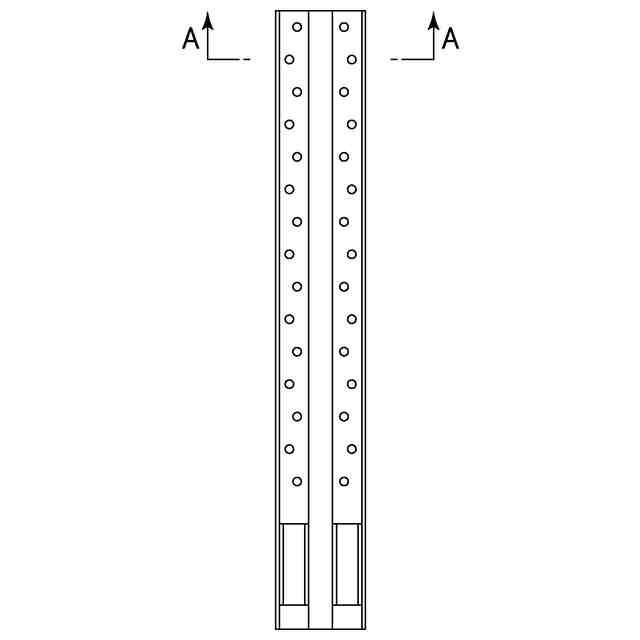

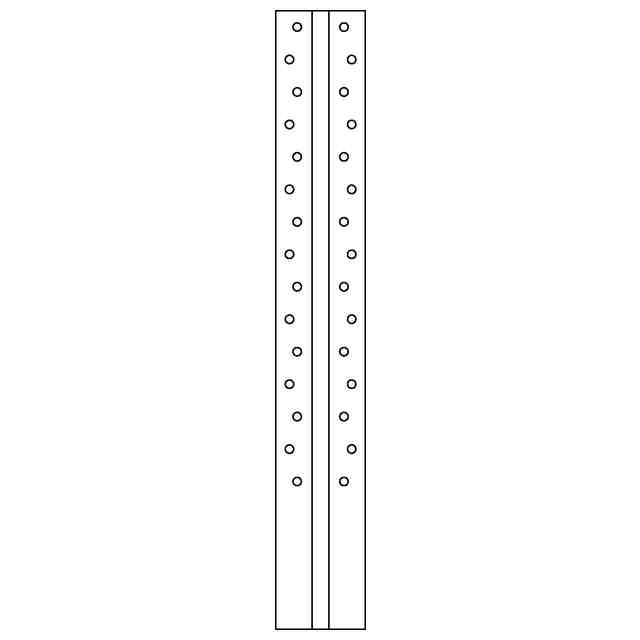

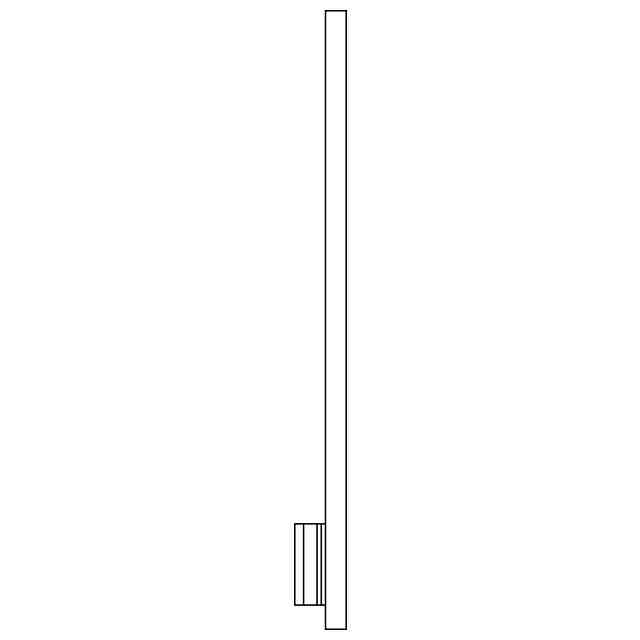

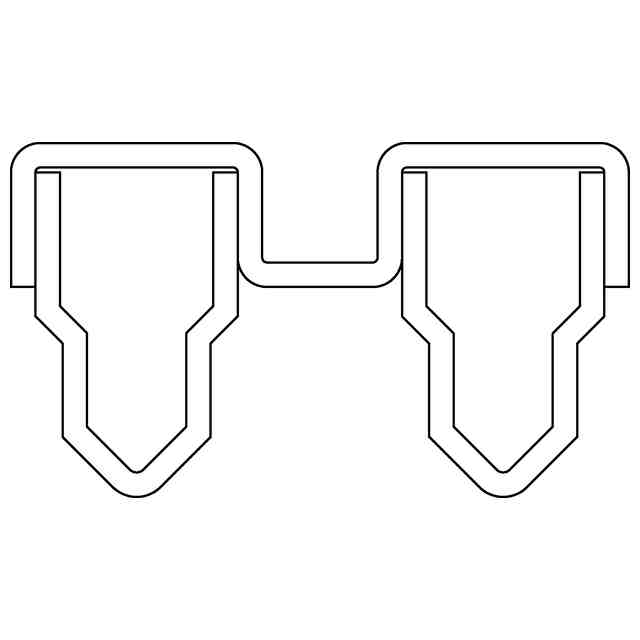

意匠の説明左側面図は右側面図と対称に現われる。底面図は平面図と対称に現れる。正面図及び背面図に現れる複数の小円は、正面側から背面側に貫通する孔である。

関連意匠
