意匠ウォッチ

発行日2025-02-03
公報種別意匠公報(S)
登録番号1790438
登録日2025-01-24
意匠に係る物品インサート金具
意匠分類L4-580(建築用構成品)
出願番号2024012373
出願日2024-06-19
意匠権者エヌパット株式会社
代理人個人

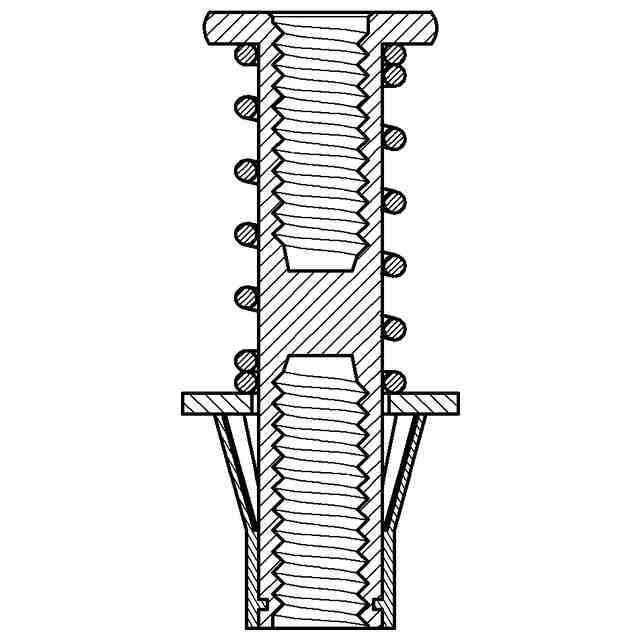

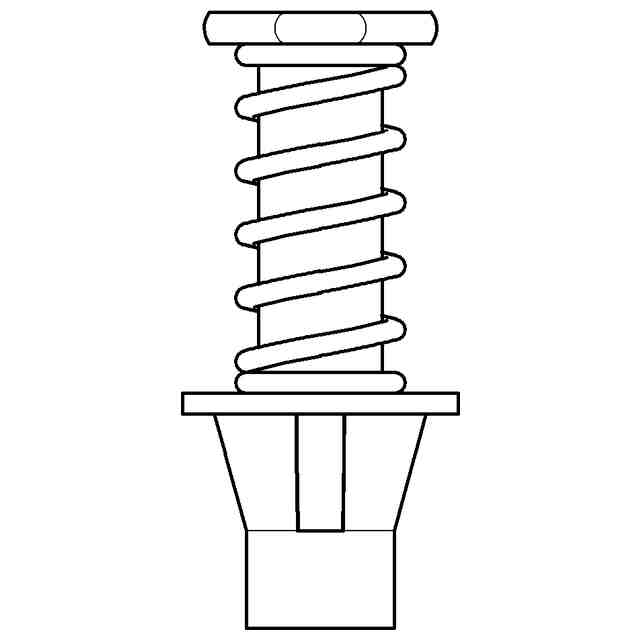

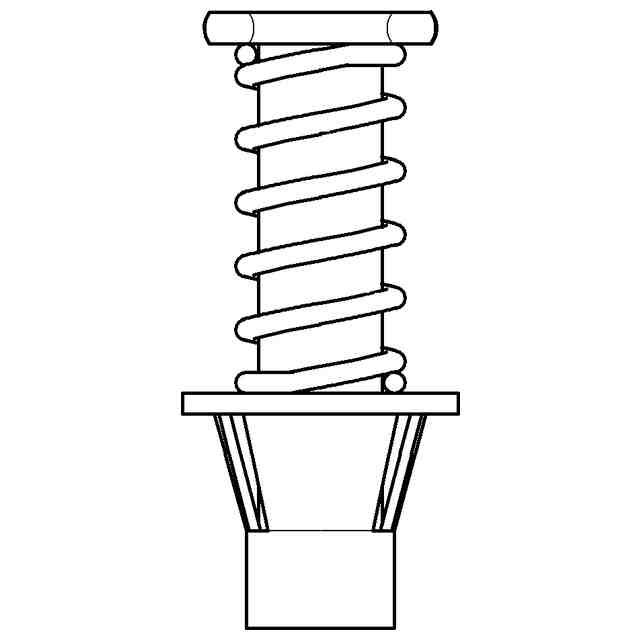

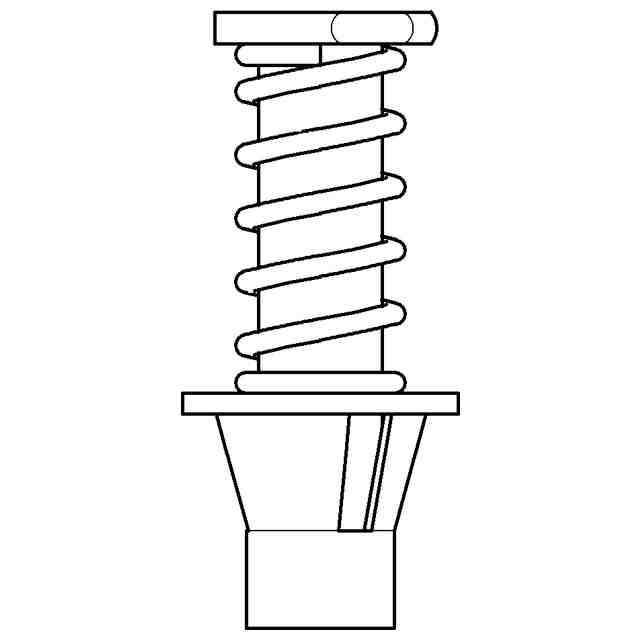

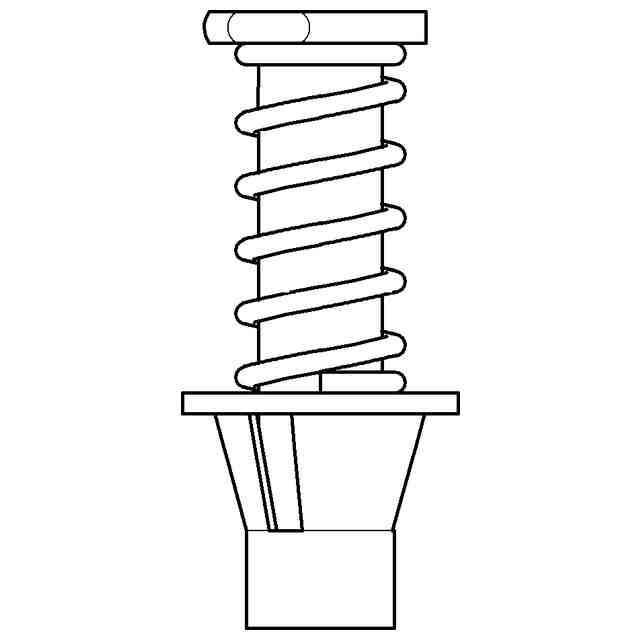

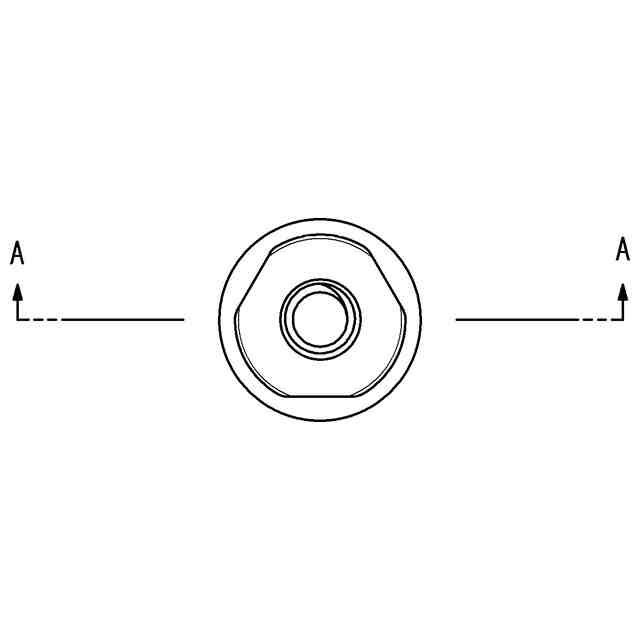

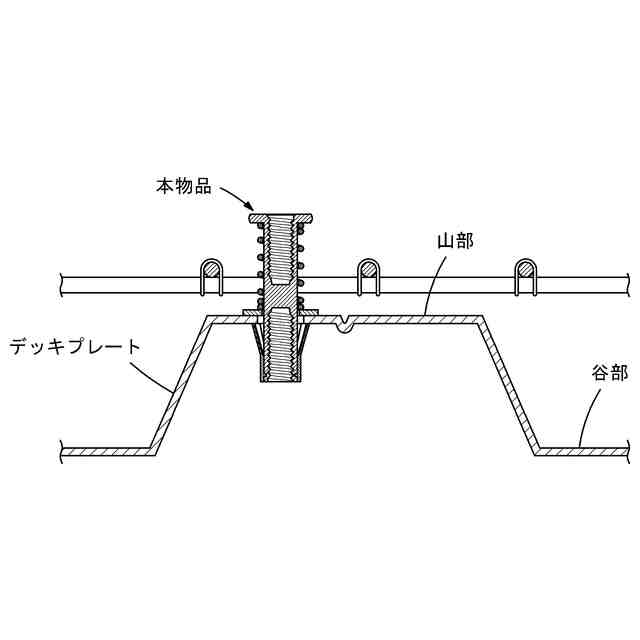

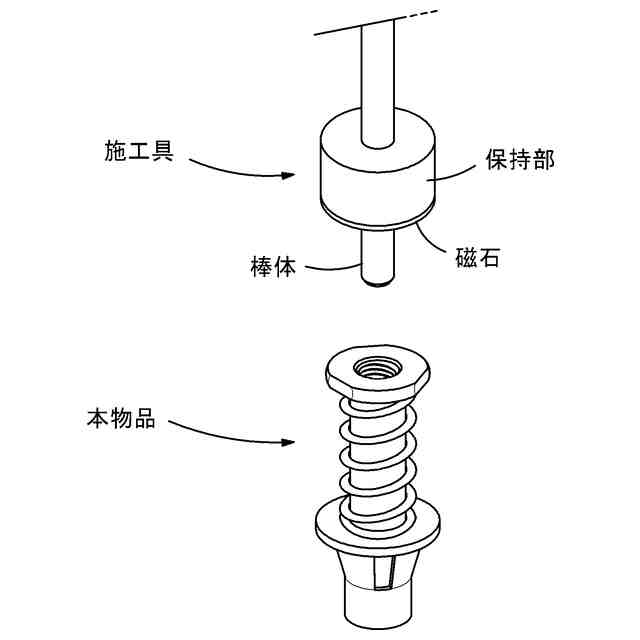

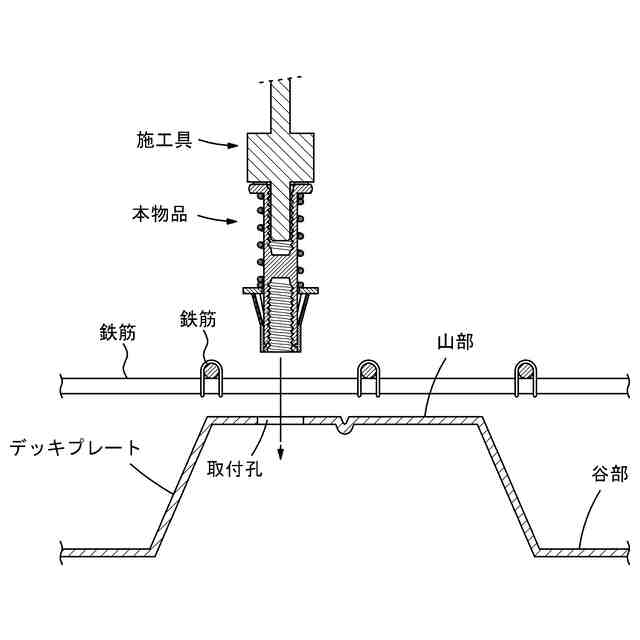

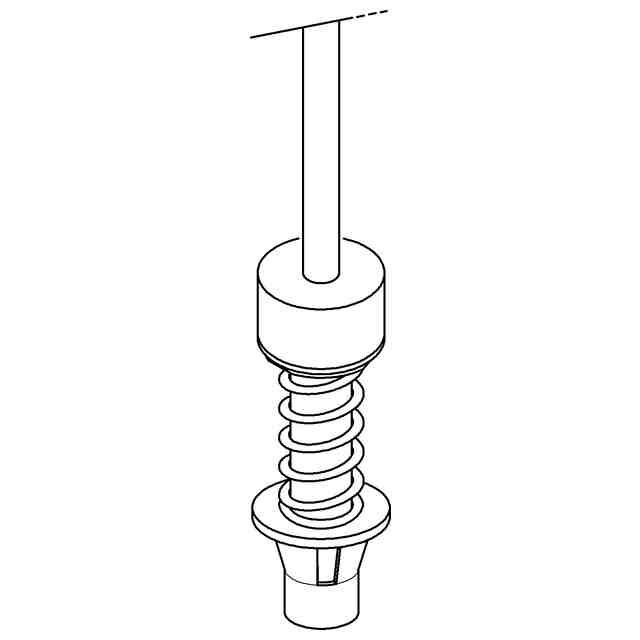

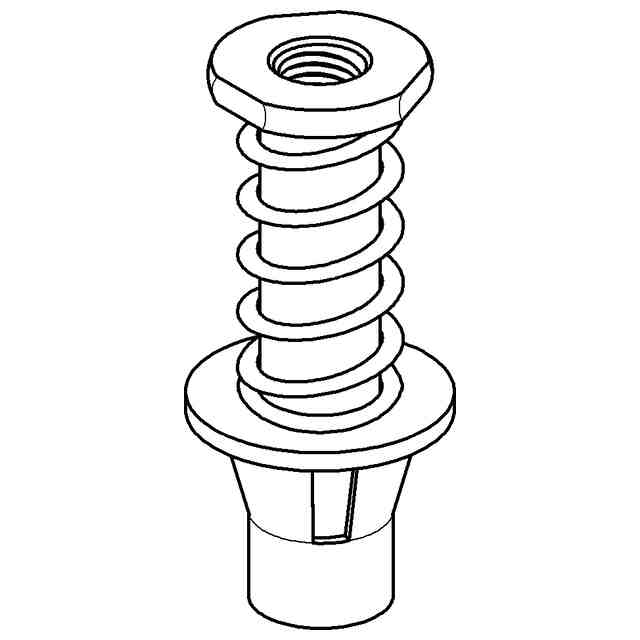

意匠に係る物品の説明本物品は、コンクリートの打設前に、デッキプレートに設けられた取付孔に取り付けられるインサート金具である。本物品は、上端面と下端面のそれぞれに螺子孔が開口形成されており、コンクリートが打設された後、デッキプレートの下方空間に向かって開口する下向き螺子孔に吊りボルトを装着することにより、吊りボルトをデッキプレートの下方に吊り下げた状態で支持する。本物品は、上端の頭部に形成された上向き螺子孔に対し、使用状態を示す参考斜視図1のように、施工具の先端に設けられた棒体を差し込むことが可能である。本物品の頭部は金属製であり、施工具の保持部の下面に設けられた磁石によって保持部の下面側に磁着する。その結果、本物品は、使用状態を示す参考斜視図2のように、施工具の先端に保持された状態でデッキプレートの取付孔に取り付け可能である。使用状態を示す参考断面図1に示すように、デッキプレートの上面側には補強用となる複数の鉄筋が交差配置されており、施工具の先端に保持された本物品が仮に取付孔周辺の鉄筋に接触したとしても、頭部の孔に棒体が差し込まれているため、保持部に対する本物品の姿勢が変わることはない。それ故、本物品は、施工具から離脱することなく、施工具の先端に保持された状態を維持する。本物品は、施工具の先端に保持された状態でデッキプレートの取付孔に挿入装着された後、施工具が上向きに引き抜かれることでデッキプレートへの取り付けが完了する。すなわち、本物品は、頭部に設けた螺子孔により、デッキプレートへの取り付け作業を行い易くしたインサート金具である。また、本物品は、使用状態を示す参考断面図2に示すようにデッキプレートの山部に取り付けて使用可能であると共に、使用状態を示す参考断面図3に示すように、デッキプレートの谷部に取り付けて使用することも可能である。デッキプレートの谷部に取り付けられる場合、本物品の頭部に設けられた螺子孔に別部材であるボルトを装着することにより、コンクリートが打設された後のインサート金具の取り付け強度を増大させることができる。
意匠の説明

関連意匠
