意匠ウォッチ

発行日2025-02-03
公報種別意匠公報(S)
登録番号1790411
登録日2025-01-24
意匠に係る物品吊りボルト支持金具
意匠分類L4-55(建築用構成品)
出願番号2024015192
出願日2024-07-23
意匠権者エヌパット株式会社
代理人個人

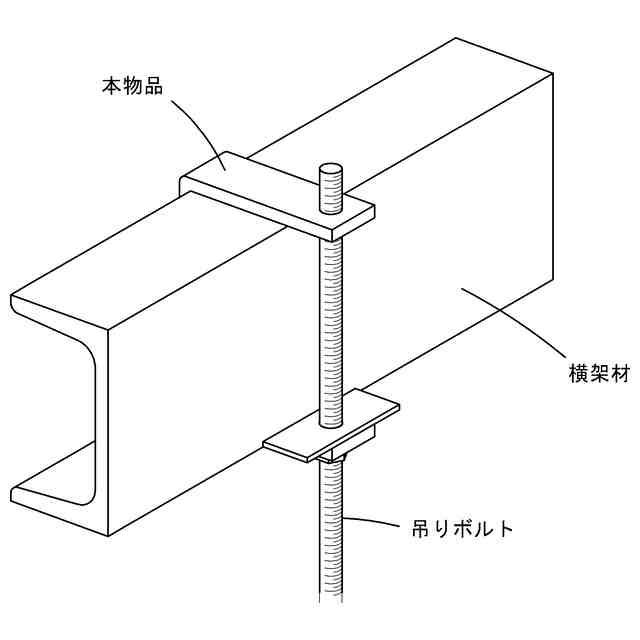

意匠に係る物品の説明本物品は、溝形鋼などの鋼材で形成される横架材に取り付けられ、吊りボルトを垂下させた状態に支持する吊りボルト支持金具である。本物品は、互いに平行な上下一対のアームで横架材の上面及び下面を挟み込んだ状態に取り付けられ、一対のアームの先端に吊りボルトが固定される。本物品は、横架材に固定されると、下側のアームに固着された幅広のプレート部が横架材の背面側に当接する。したがって、地震発生などにより吊りボルトが横揺れしても、本物品は、横架材に対する取り付け姿勢や位置が変化せず、安定した位置で吊りボルトを支持することが可能である。

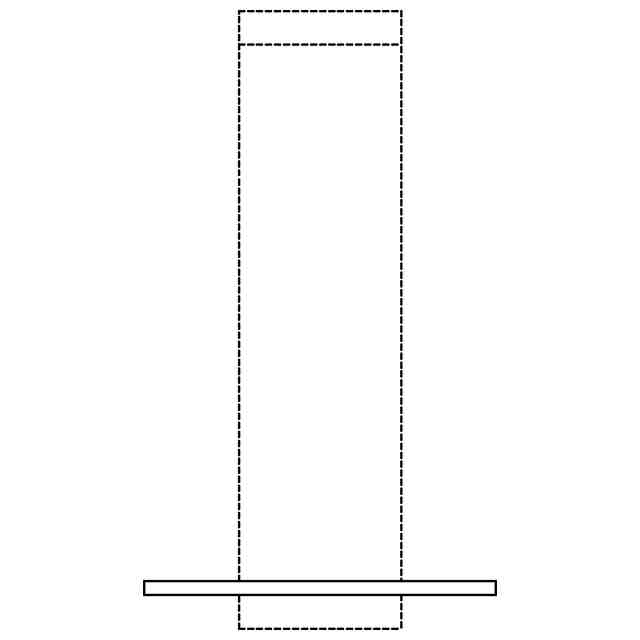

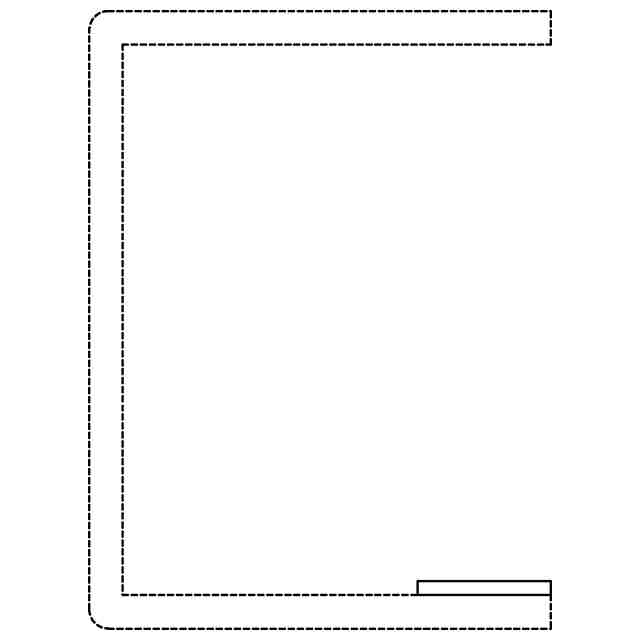

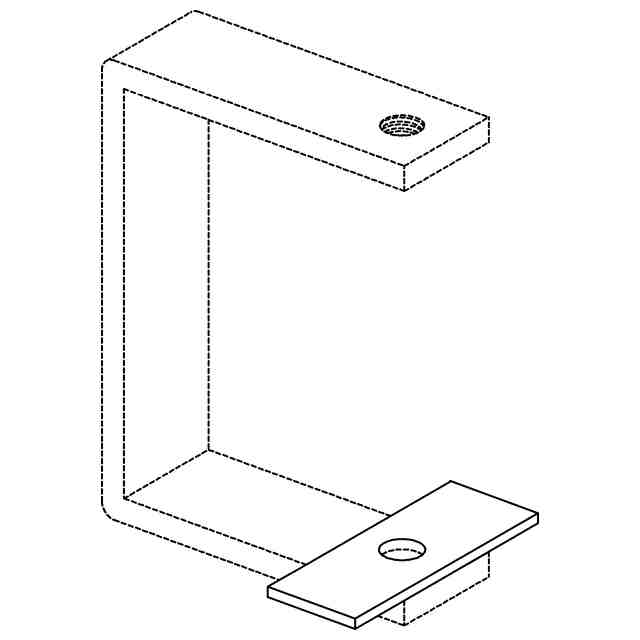

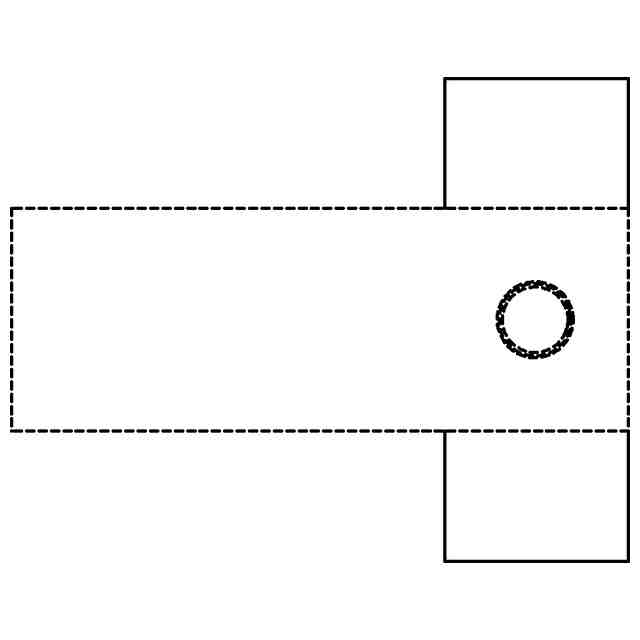

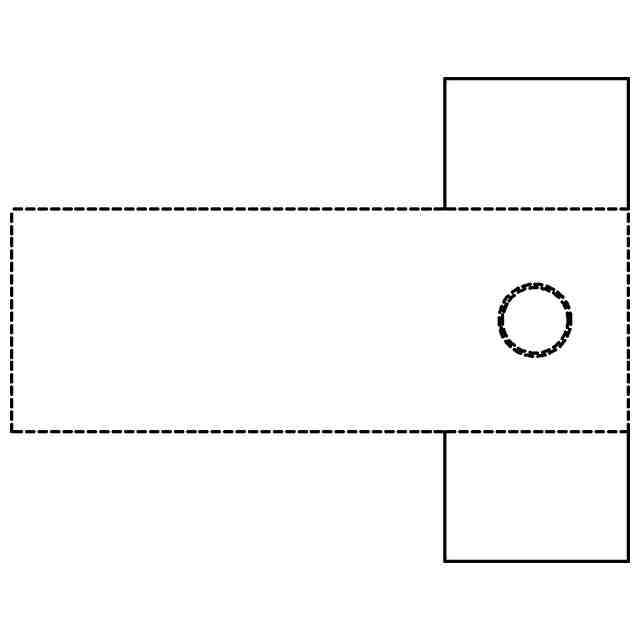

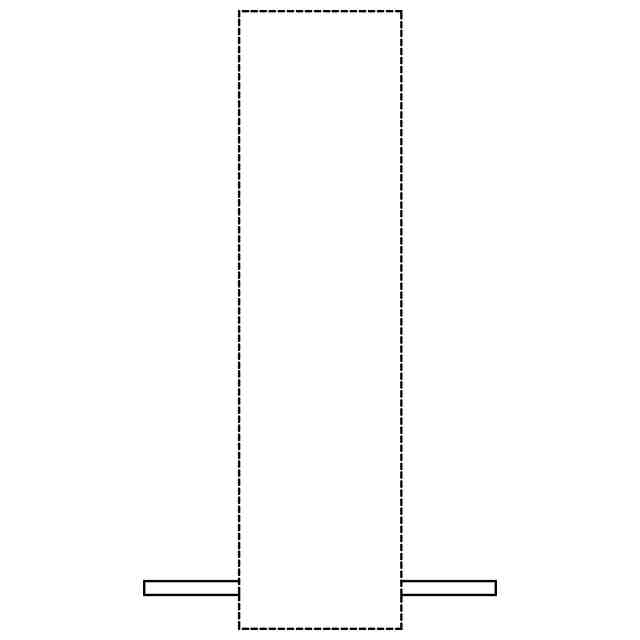

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。背面図は、正面図と対称に表れるため、省略する。

関連意匠
