意匠ウォッチ

発行日2024-11-18
公報種別意匠公報(S)
登録番号1784860
登録日2024-11-08
意匠に係る物品路面成型補助部材
意匠分類L2-590(土木構造物及び土木用品)
出願番号2024019847
出願日2024-09-26
意匠権者PUMP MAN株式会社
代理人個人

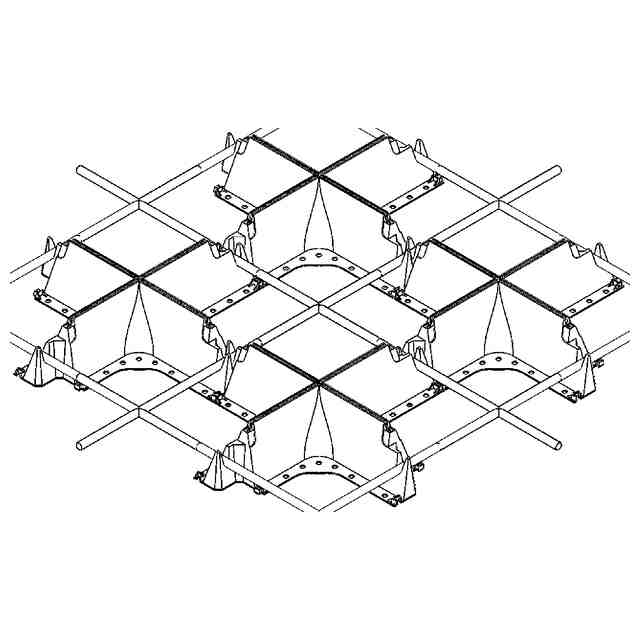

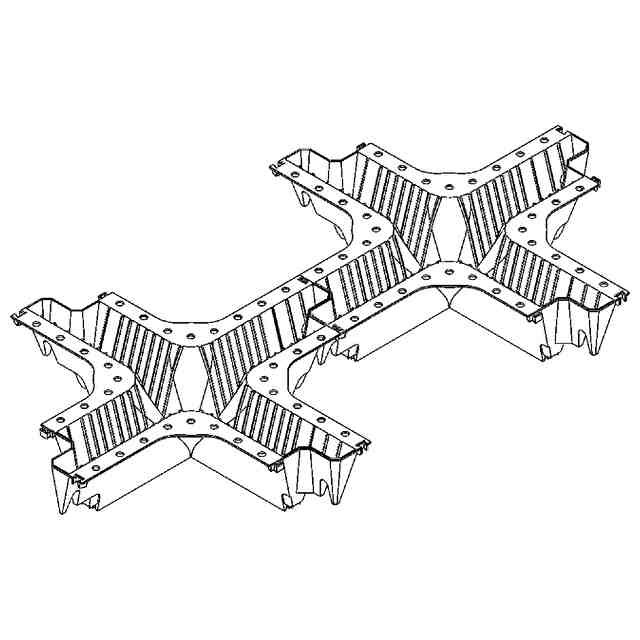

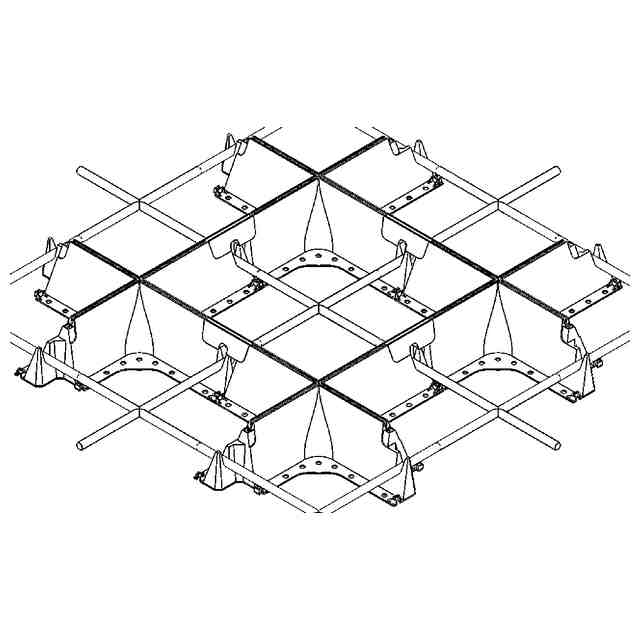

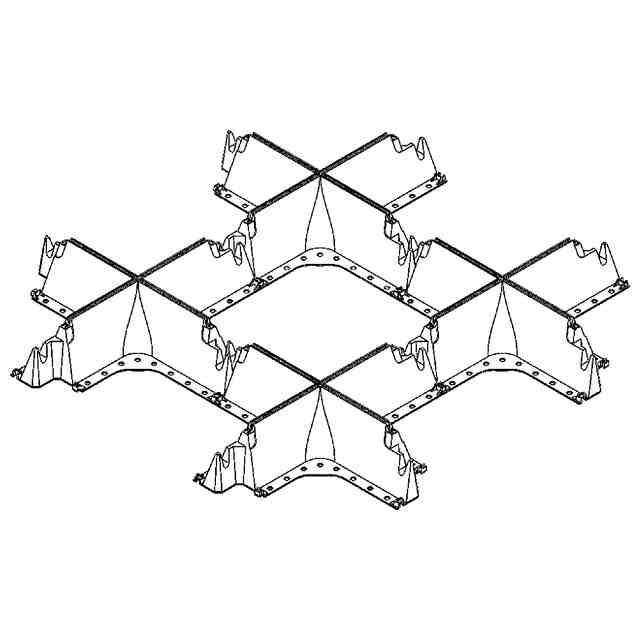

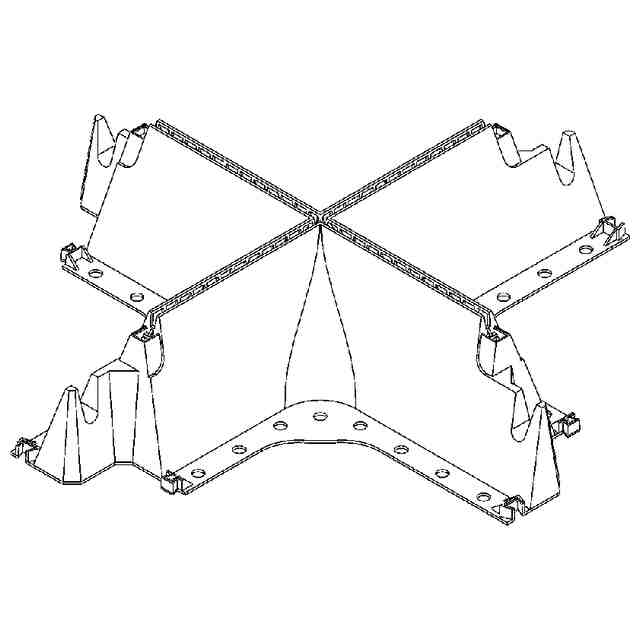

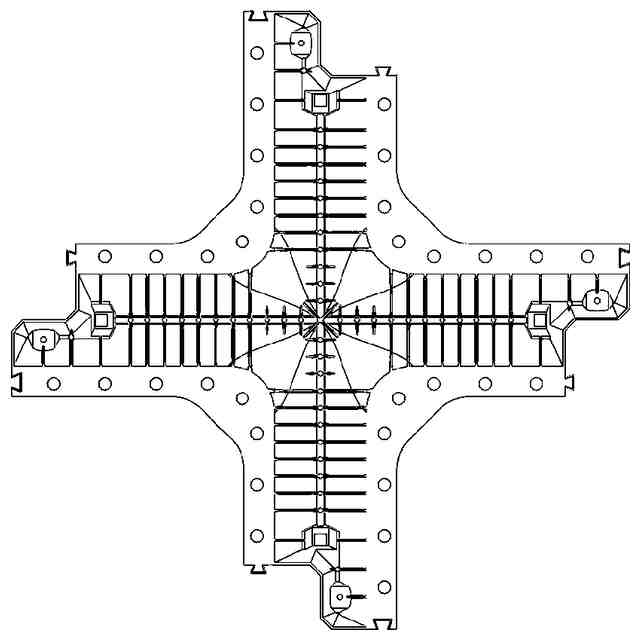

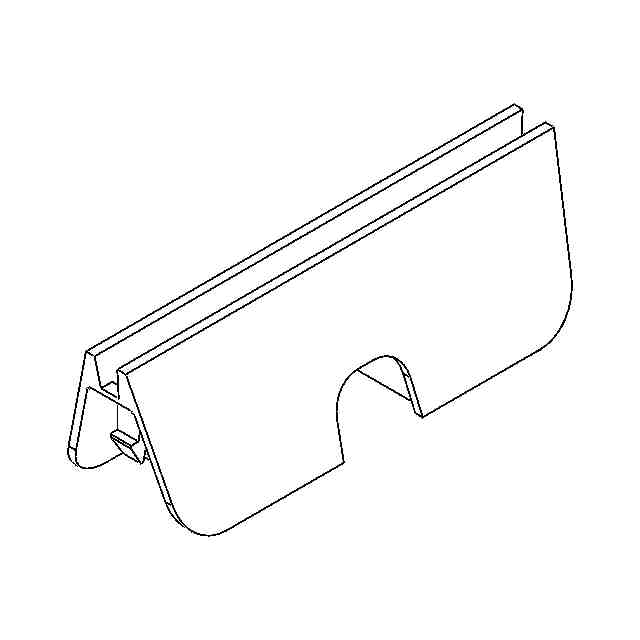

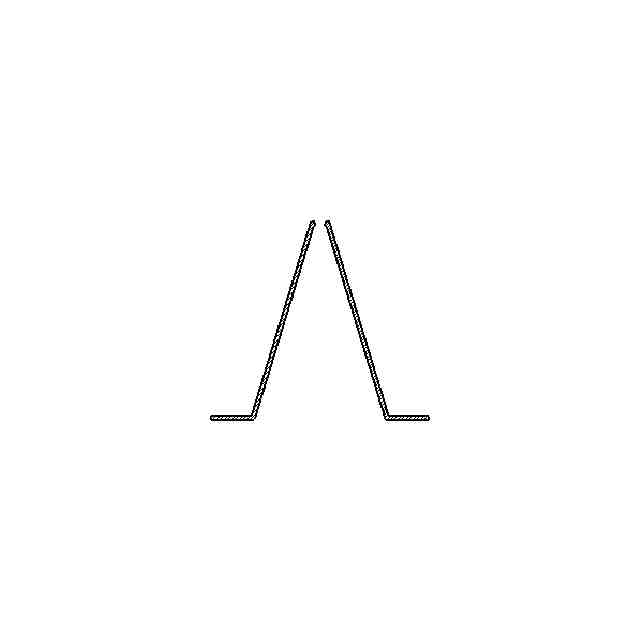

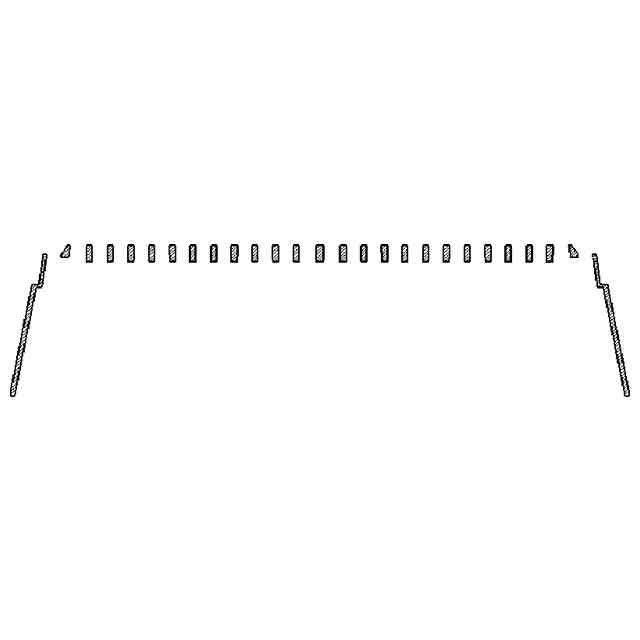

意匠に係る物品の説明本物品は、貯水及び排水が可能な路面を成型するための路面成型補助部材である。路面成型補助部材は、平面図及び底面図に示すように、水平方向に延びる2つの貯水部材が略直角に交差した形状を有しており、内部には貯水空間が形成されている。貯水部材の上部側には、貯水空間と連通される複数の貫通孔が形成されており、貯水管の下部側は、開放されている。参考図1及び2に示すように、貯水部材の端部同士を係合させることで、4つの貯水部材によって囲まれた打ち込み空間が形成される。路面の成型に当たっては、地面に敷かれた砕石等の上に本物品を配置した上で、打ち込み空間にコンクリート等の路面成型材料を打ち込む。打ち込まれた路面成型材料が硬化することで、貫通孔から貯水空間を介して地面へ繋がる排水路が形成された路面が成型される。また、貯水部材の端部には、凹部が形成されており、参考図3に示すように、貯水部材の端部同士を係合させた状態で、凹部上に鉄筋等の棒状部材を載置可能である。路面成型材料は、棒状部材が載置された状態で打ち込むことも可能である。更に、参考図4-6に示すように、係合された貯水部材の端部上にカバー部材を取り付けることで、端部の高さを貯水部材の高さに合わせることが可能である。

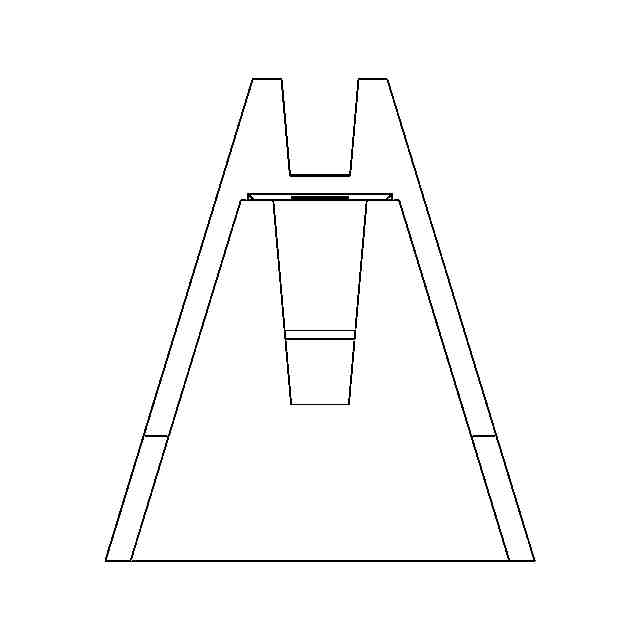

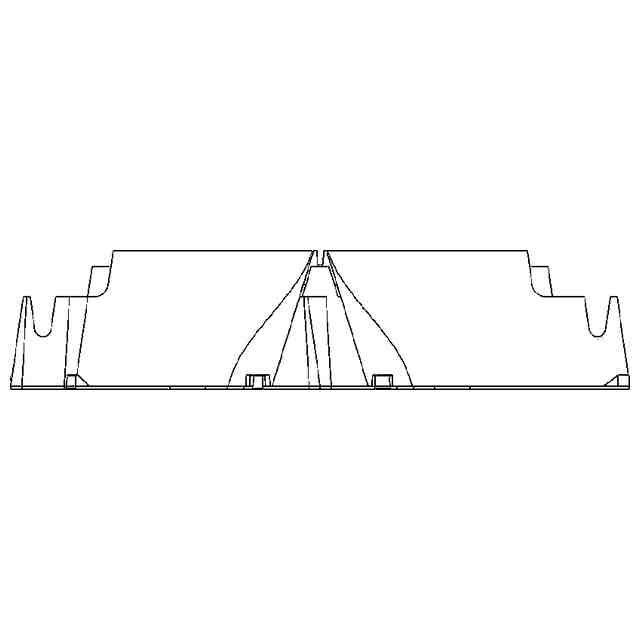

意匠の説明右側面図、左側面図、及び、背面図は、正面図と対称に表れるので省略する。

関連意匠
