意匠ウォッチ

発行日2024-11-15
公報種別意匠公報(S)
登録番号1784722
登録日2024-11-07
意匠に係る物品集水桝
意匠分類L2-4300(土木構造物及び土木用品)
出願番号2024014501
出願日2024-07-14
意匠権者個人
代理人個人

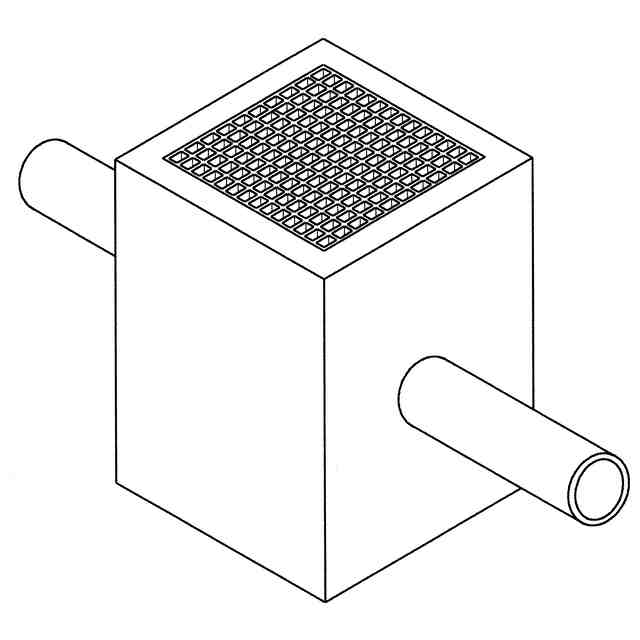

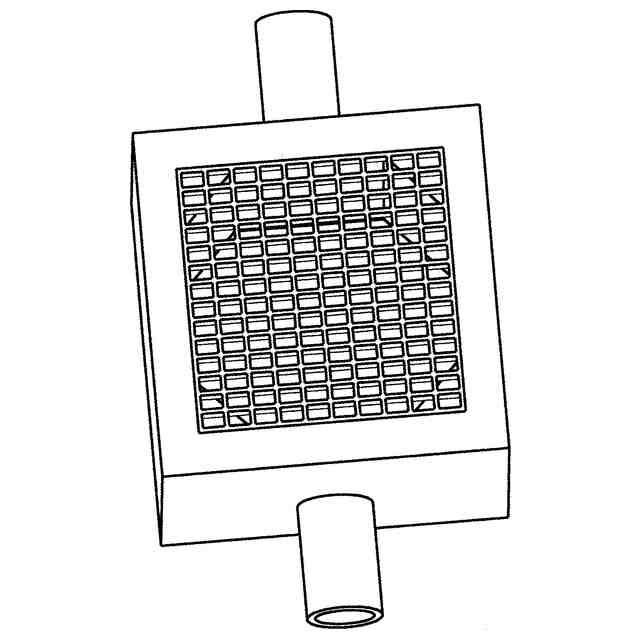

意匠に係る物品の説明本願意匠に係る物品は、頂面を除いて地面に埋設される断面四角形状の集水桝であり、四角筒状の桝体の内側の四隅のみに三角形状の蓋受が上下方向に沿ってそれぞれ形成されている。これらの蓋受には、使用状態を示す参考斜視図1、使用状態を示す参考斜視図2に示すように、四角形状のグレーチング等の蓋の四つの角部が載置される。また、桝体の側面には、施工現場に応じて穴が適宜削孔され、パイプ等が接続される。

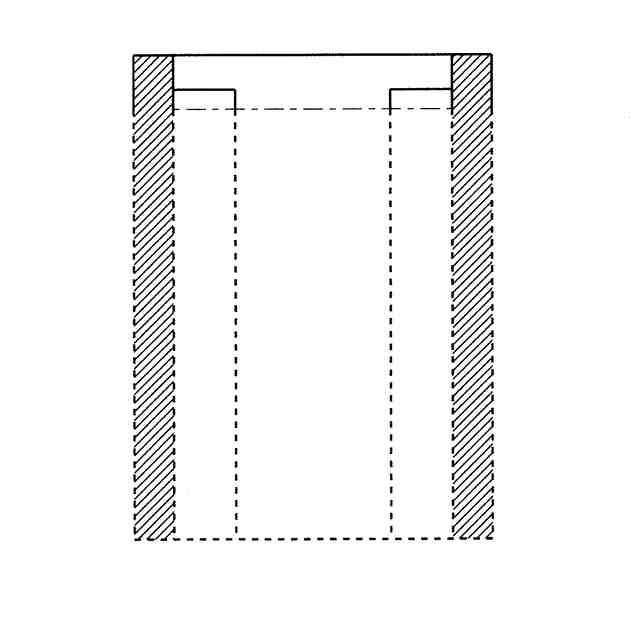

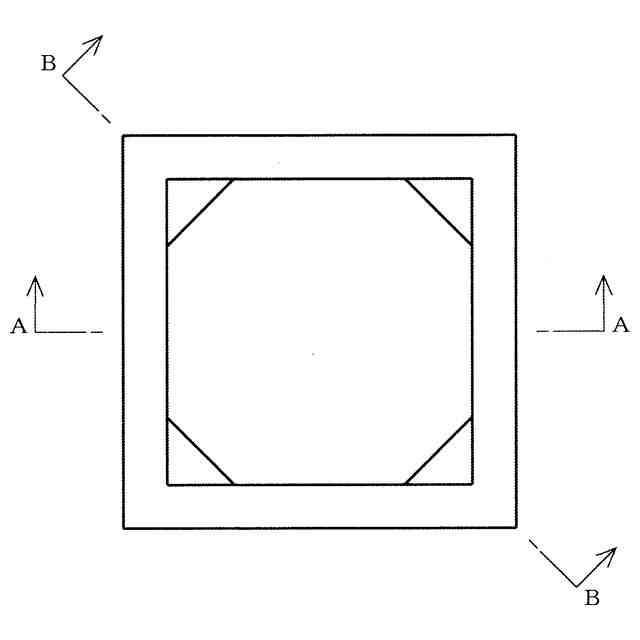

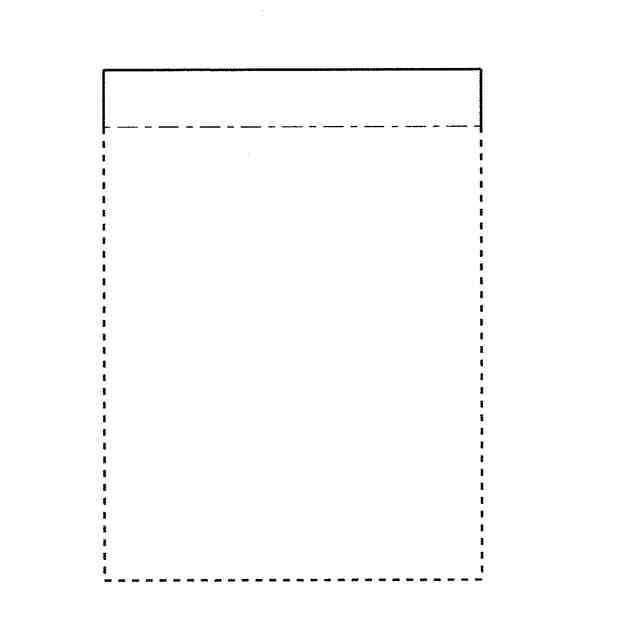

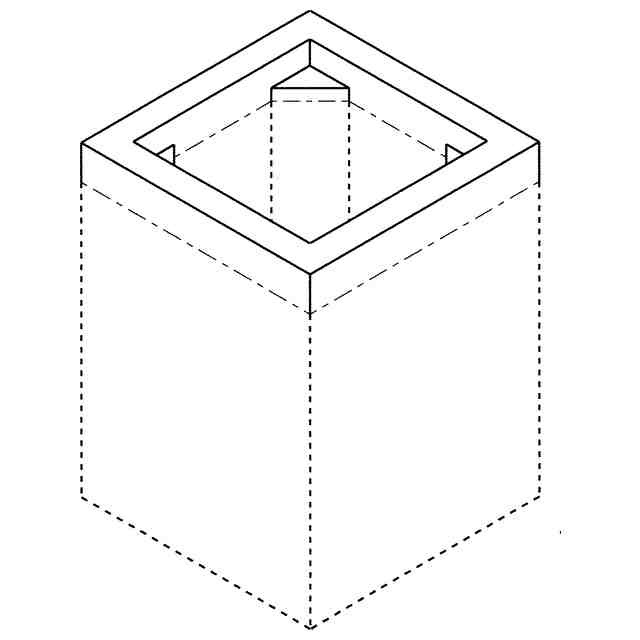

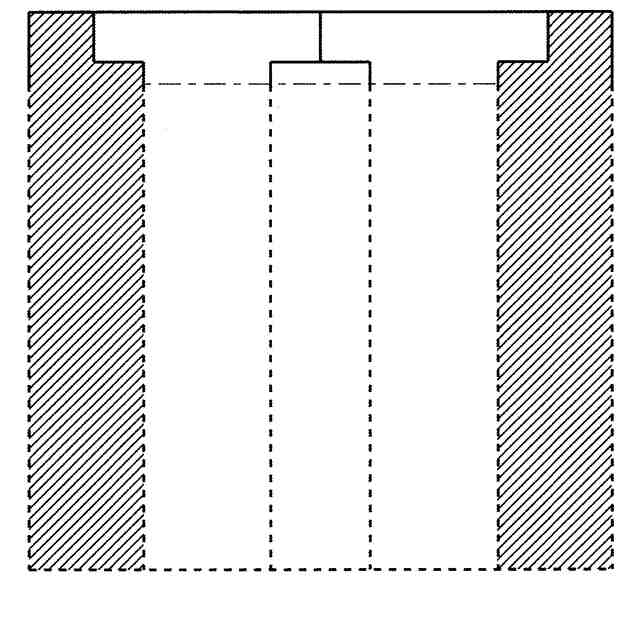

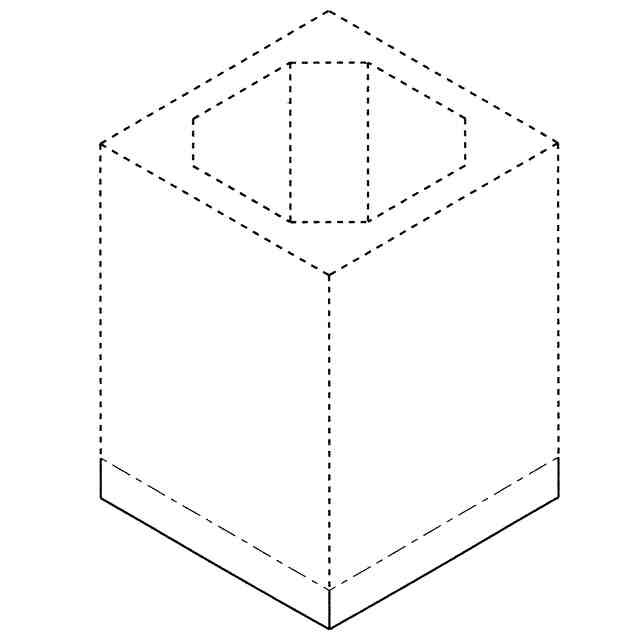

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。A-A線断面図およびB-B線断面図を含めて意匠登録を受けようとする部分を特定している。左側面図、右側面図および背面図は、それぞれ正面図と同一であるため省略する。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。
