意匠ウォッチ

発行日2024-11-14
公報種別意匠公報(S)
登録番号1784557
登録日2024-11-06
意匠に係る物品布団篭
意匠分類L2-602(土木構造物及び土木用品)
出願番号2023021210
出願日2023-10-13
意匠権者昭和機械商事株式会社
代理人個人,個人,個人,個人,個人,個人,個人

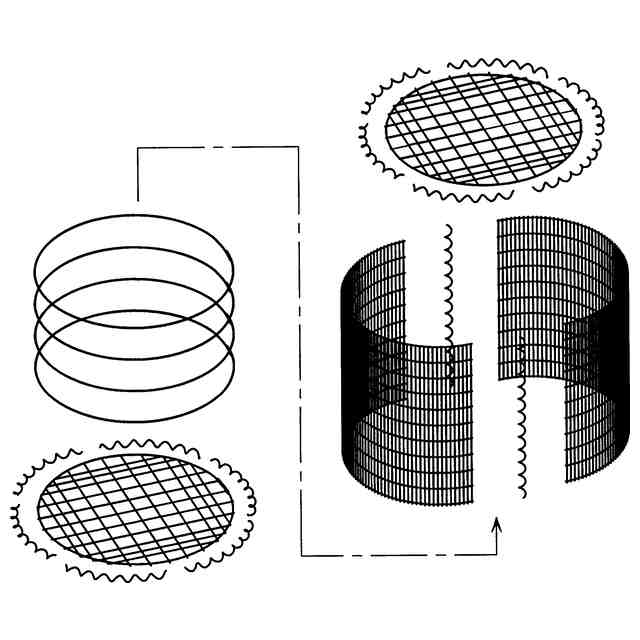

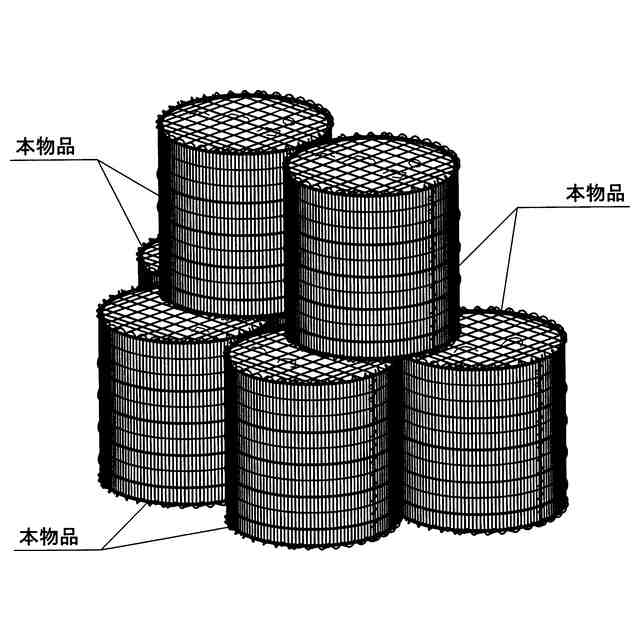

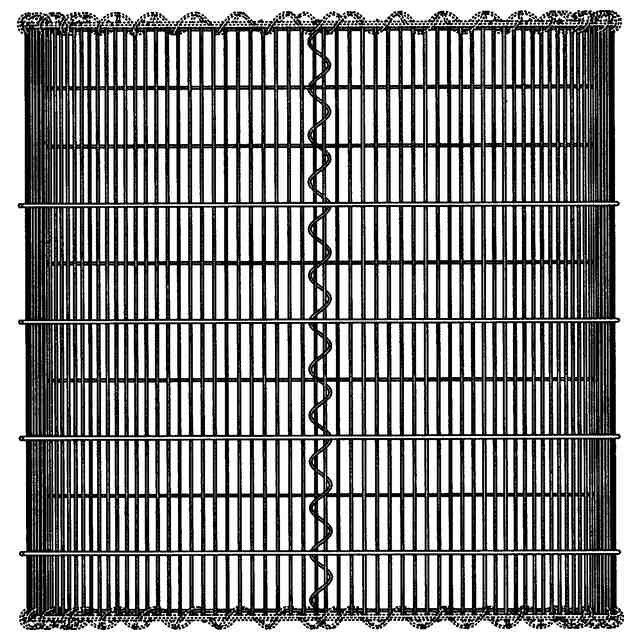

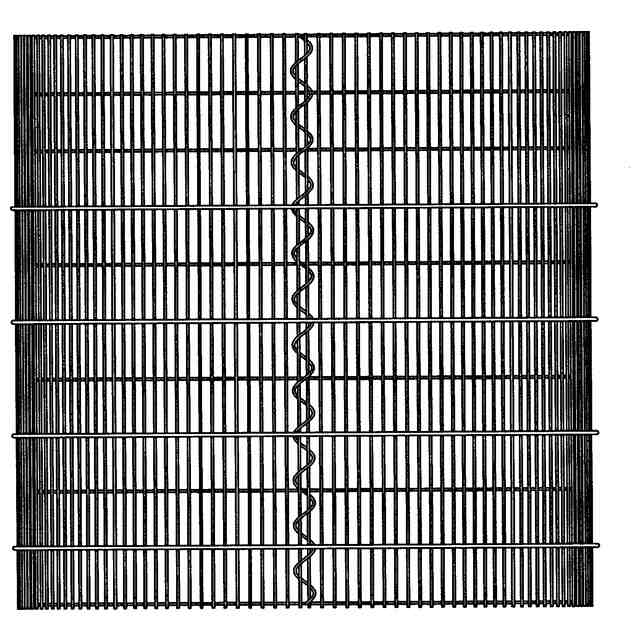

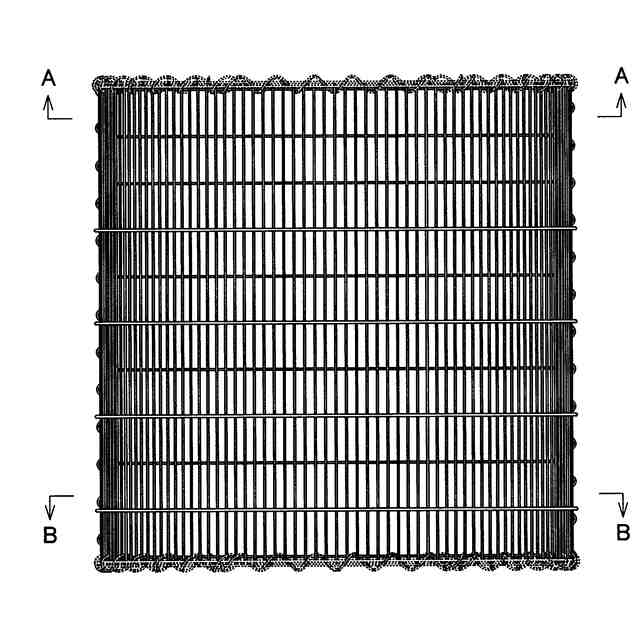

意匠に係る物品の説明本物品は、崩壊した河川護岸や山間斜面の復旧などに使用される布団篭であって、分解参考斜視図に示すように、一対の半割円筒形状の金網片を突き合せた両端をコイルで連結してなる金網筒本体と、金網筒本体の上端および下端の開口にコイルで連結される上蓋および底蓋とを備え、金網筒本体の外周に高さ方向に4本の帯筋を配置している。使用にあたっては、本物品内に砕石、道床バラストなどの石材を収容する。使用状態を示す参考図(a)は、本物品に吊下げ金具を装着した状態を示しており、これにより石材を収容した本物品を油圧ショベルなどで吊り上げることができ、数十cm程度吊り上げて落下させることで、本物品内に収容された石材を締め固めることができる。また、本物品は、たとえば、相互にチェーンで緊縛することなどによって、使用状態を示す参考図(b)に示すように、多段に積み上げて使用することができる。なお、本物品は、上蓋を省略した態様で使用してもよい。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
