意匠に係る物品鋼管杭
意匠分類L2-21100(土木構造物及び土木用品)
出願番号2024008467
出願日2024-04-24
意匠権者株式会社トラバース
代理人個人,個人,個人

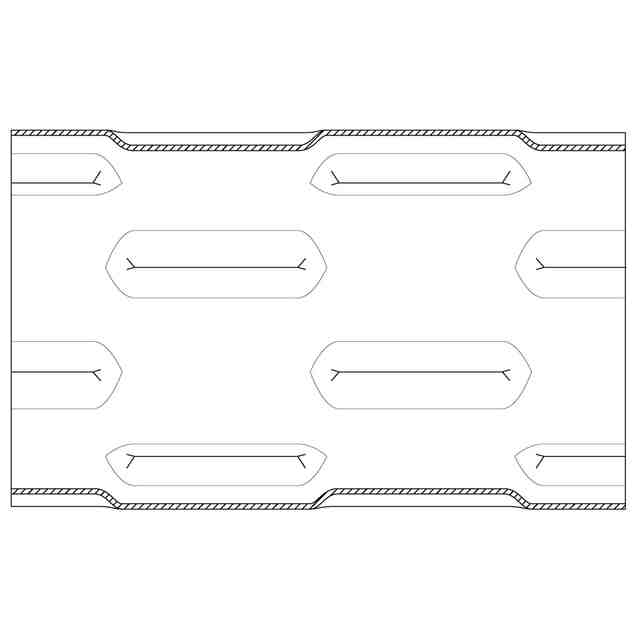

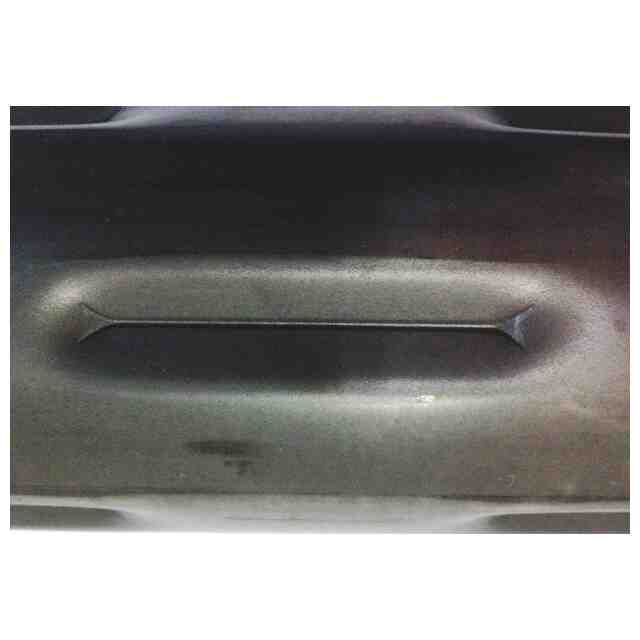

意匠に係る物品の説明本物品は、杭状地盤補強工法等に用いる鋼管杭である。本物品の外周面には、「溝の形状を示す参考写真」に示すように、本物品の長手方向に延在する定着溝を形成している。定着溝の溝底には2つの湾曲面に挟まれた谷線が延在し、谷線の両端からはそれぞれ略V字状に広がる形状の2本の分岐溝が伸びている。本物品の寸法は、外径φ114.3mm、肉厚1.8mmであり、正面図における本物品の長さは約1,500mmである。

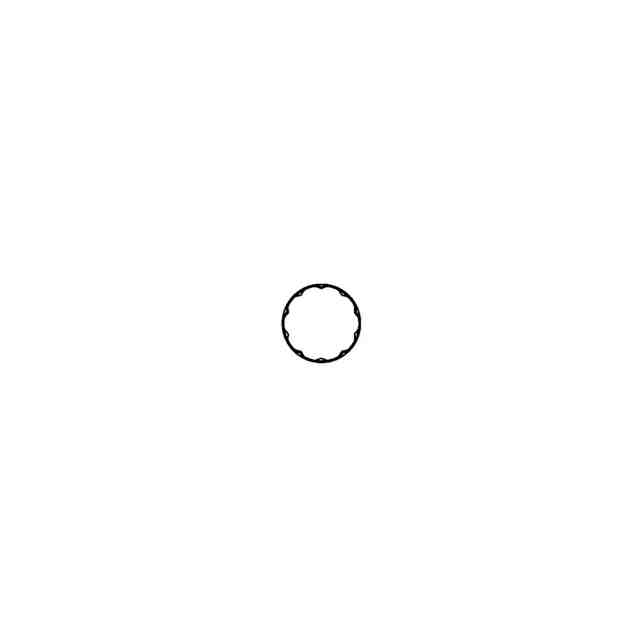

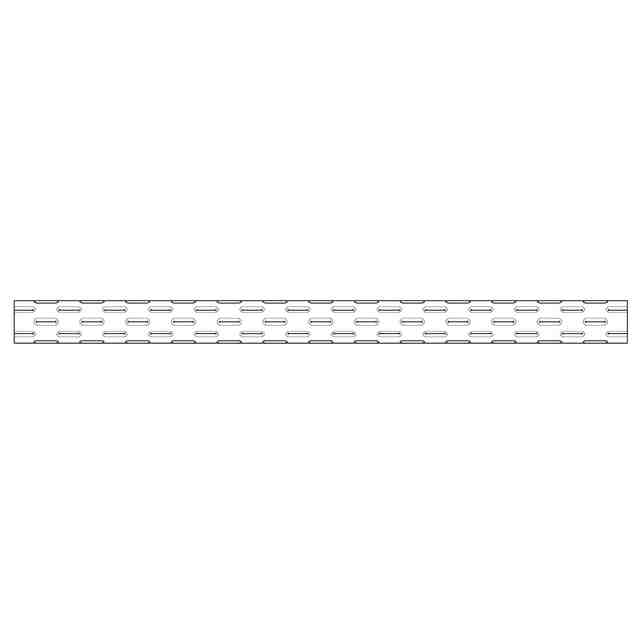

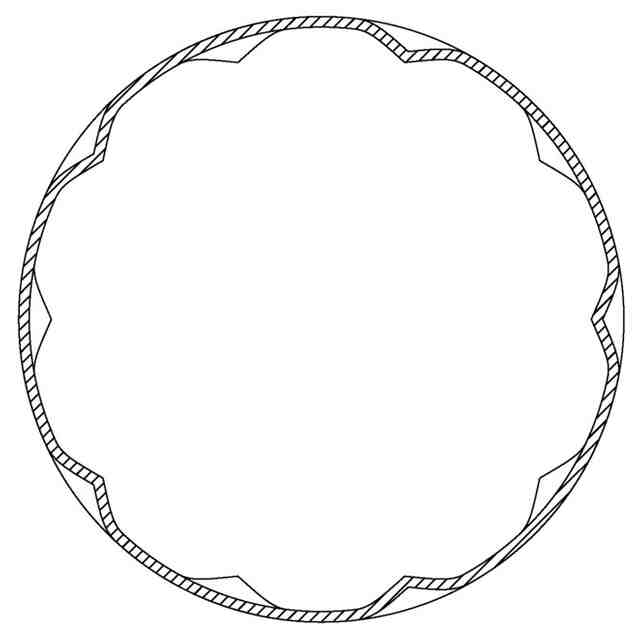

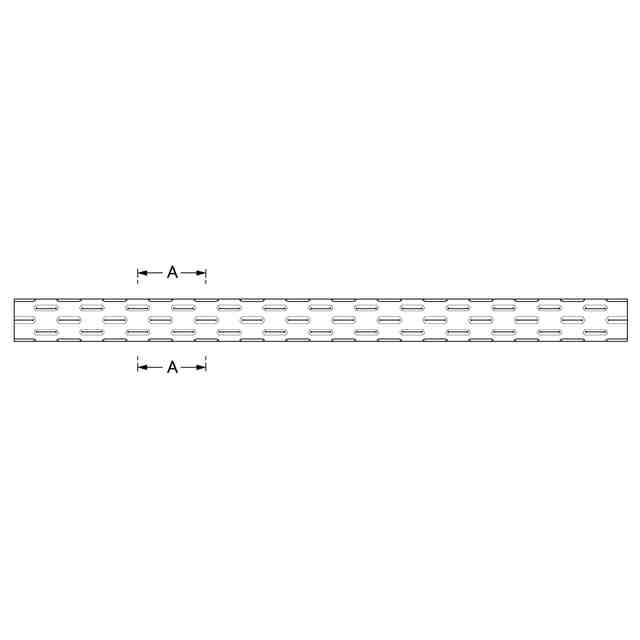

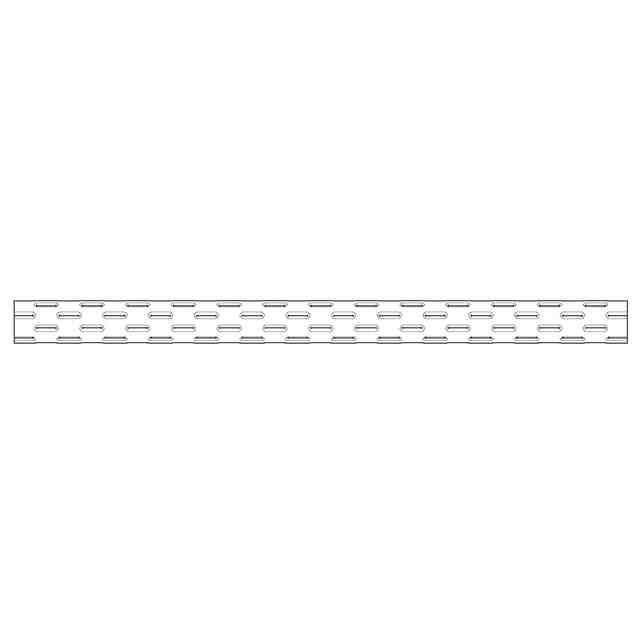

意匠の説明各図に表れる両端のやや突起した略楕円形状の細線は、立体表面の形状を表すための線である。背面図は正面図と同一に表れるため省略する。左側面図は右側面図と同一に表れるため省略する。
