発行日2024-05-20
公報種別意匠公報(S)
登録番号1770856
登録日2024-05-10
意匠に係る物品敷板
意匠分類L2-5220(土木構造物及び土木用品)
出願番号2024002298
出願日2024-02-02
意匠権者株式会社加藤製作所
代理人弁理士法人鈴榮特許綜合事務所

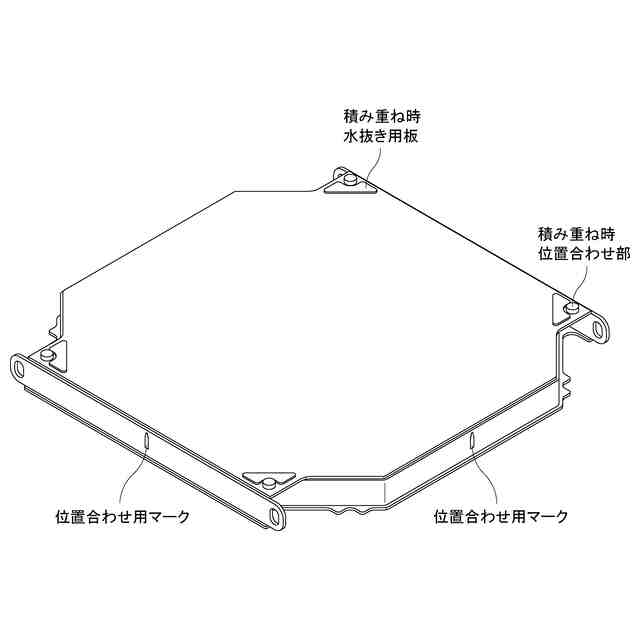

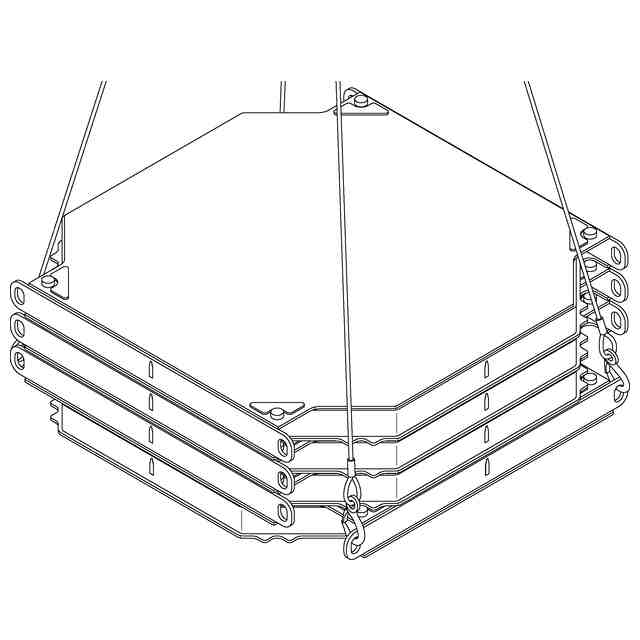

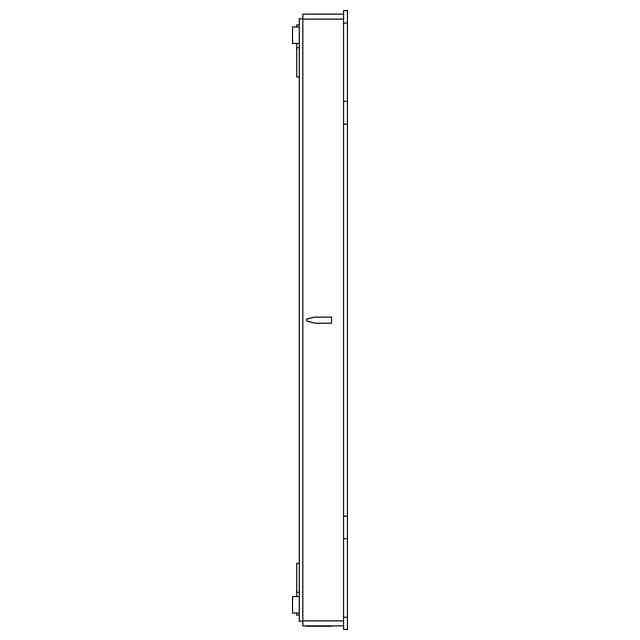

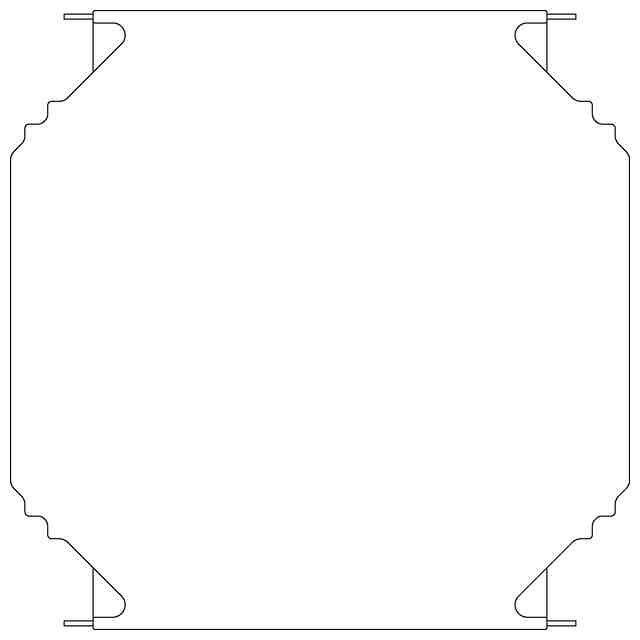

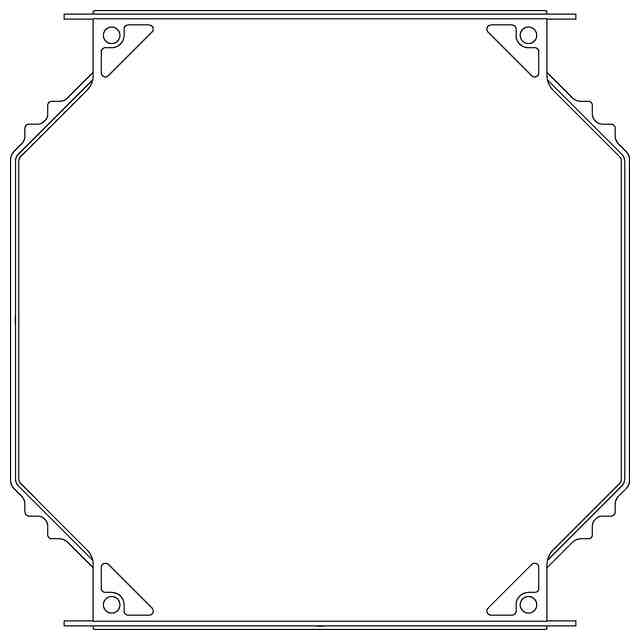

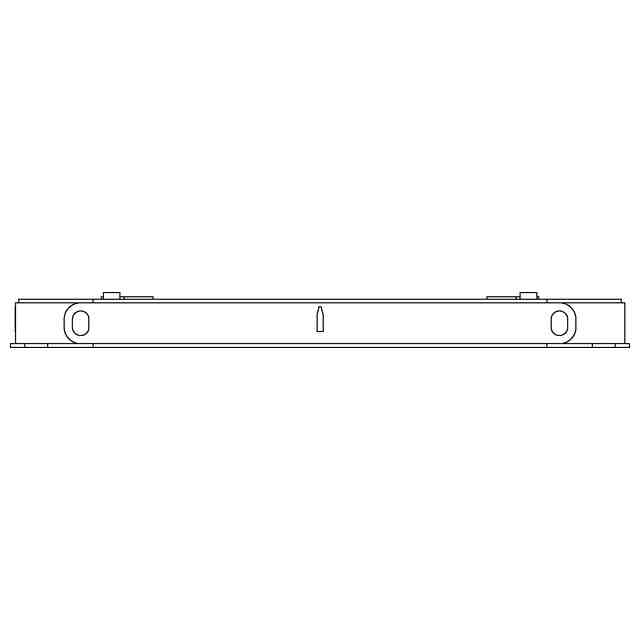

意匠に係る物品の説明本物品は、工事現場等において、クレーン車等のアウトリガと地面の間に設置して使用する敷板であり、地面の傷つけ防止や、軟弱地の養生、機体の水平を保つため地面の傾斜を調整するためのものである。本物品は、「各部の名称を示す参考図1及び2」に示すとおり、敷板の中心を示す位置合わせ用マークを設けて、敷板とアウトリガとの位置合わせを容易にできるようにし、また、積み重ね位置合わせ部を設け、90度回転させても重ねることができるようにし、「積み重ねた状態を示す参考図」に示すとおり、4枚一体で吊り上げる時は、一番下の敷板と、上3枚の敷板を90度回転して積み重ねることにより、ワイヤと敷板が干渉せず、ワイヤと敷板の損傷を防止できるようにしたものであり、さらに、積み重ね時水抜き用板を設けたことにより、敷板と敷板の間に隙間ができ、水が溜まらないようにしたものである。

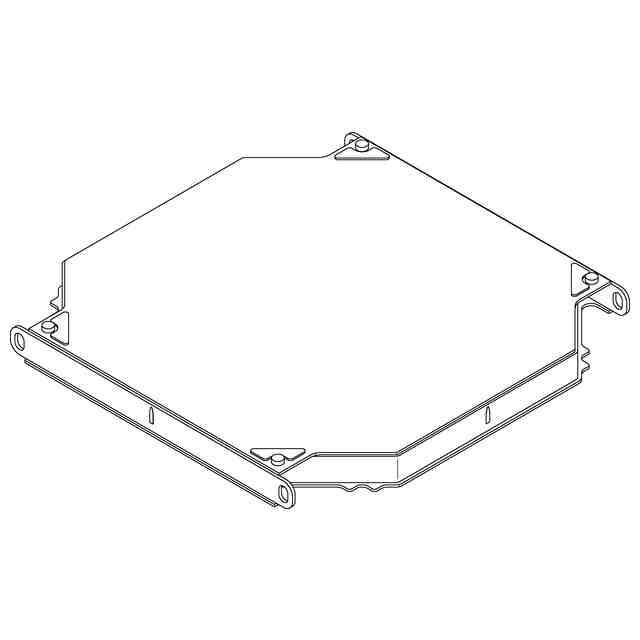

意匠の説明「斜視図1」乃至「斜視図3」に表された細線は、いずれも立体表面の形状を特定するためのものである。

関連意匠
