発行日2024-05-20
公報種別意匠公報(S)
登録番号1770854
登録日2024-05-10
意匠に係る物品止水材
意匠分類L2-523(土木構造物及び土木用品)
出願番号2024001697
出願日2024-01-29
意匠権者タキロンシーアイ株式会社,タキロンシーアイシビル株式会社
代理人個人,個人

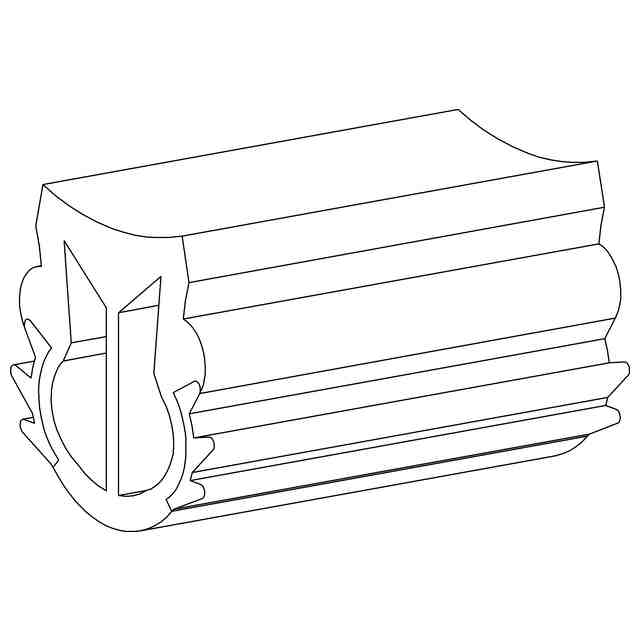

意匠に係る物品の説明本物品は、漏水を防止する目的として、例えば道路に沿った側溝などの水路、農業用などの水路、水力発電用途の水路などの目地に設けてシールする止水材である。本物品は、「使用状態を示す参考図」において、変形前の状態を二点鎖線、変形後の状態を右上がりの斜線と右下がりの斜線で示しており、中空部を左右に分割する縦方向の隔壁部が形成され、凸状に湾曲して垂下した底部を挿入先端として、右下がりの斜線で示す左右部分の間の空白部分の目地に詰め込むと、水膨張性材料からなる左右の複数のヒレ状突起が傾斜方向に倒れる方向に変形し、上面の凹部が目地と連続する平坦面となって表出し、水が供給されることでヒレ状突起が水膨張性能による体積増加により目地の対向シール面との接触圧が増大して水漏れを防止する。

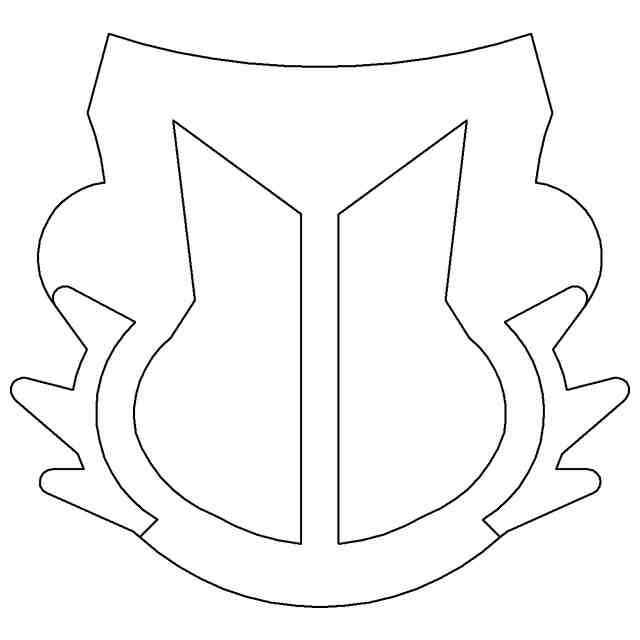

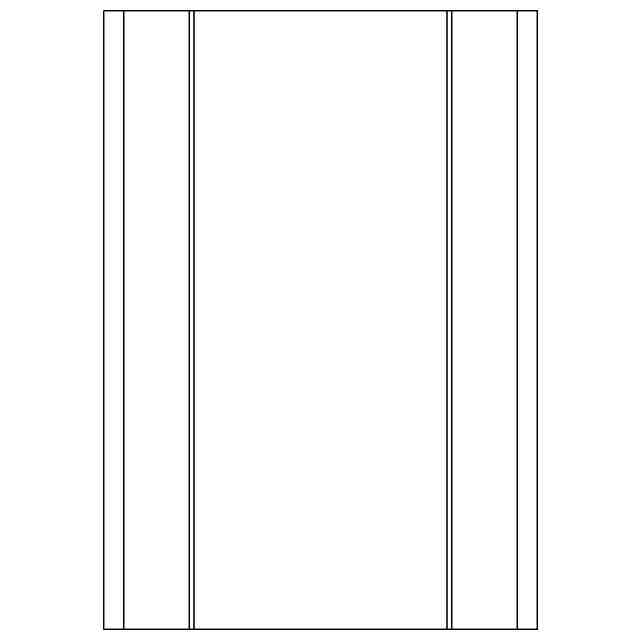

意匠の説明この意匠は、平面図において、上下方向のみ連続するものである。左側面図は、右側面図と対称につき省略する。背面図は、正面図と対称につき省略する。

関連意匠
