発行日2024-10-04
公報種別意匠公報(S)
登録番号1781496
登録日2024-09-26
意匠に係る物品自動二輪車の車輪脱着用リフタ
意匠分類G1-300(運搬、昇降又は貨物取扱い用機械器具)
出願番号2023027411
出願日2023-12-28
意匠権者株式会社デイトナ
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品である自動二輪車の車輪脱着用リフタは、参考図に示すように自動二輪車の車輪着脱を伴う整備の際、メンテナンススタンドにより車両を上昇させて保持している状態で、車輪装着にあたり、車輪の位置を適切な位置に上昇させて保持するために用いるものである。具体的な操作は、車輪軸受部の孔部と車体側の車軸受部位置とを一致させるようにように、車体載置面と車輪外周下面との間にくさび状に本物品を挟み入れて、長尺のハンドルで操作しながら適切な保持状態にして位置決めを行うものである。

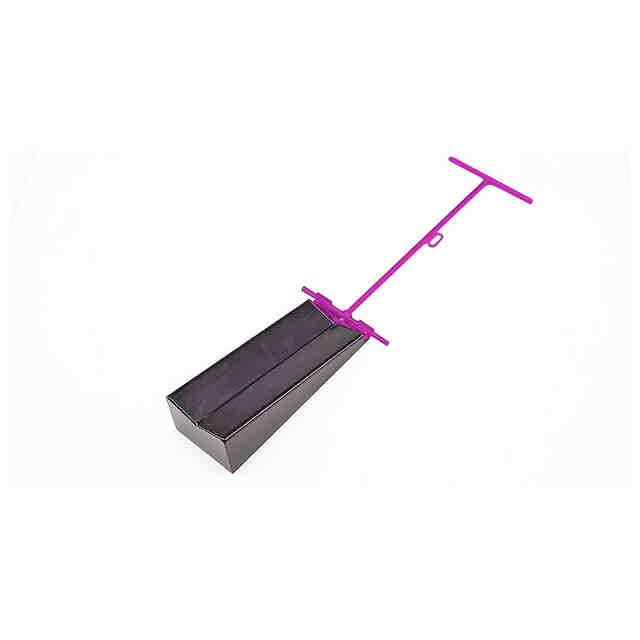

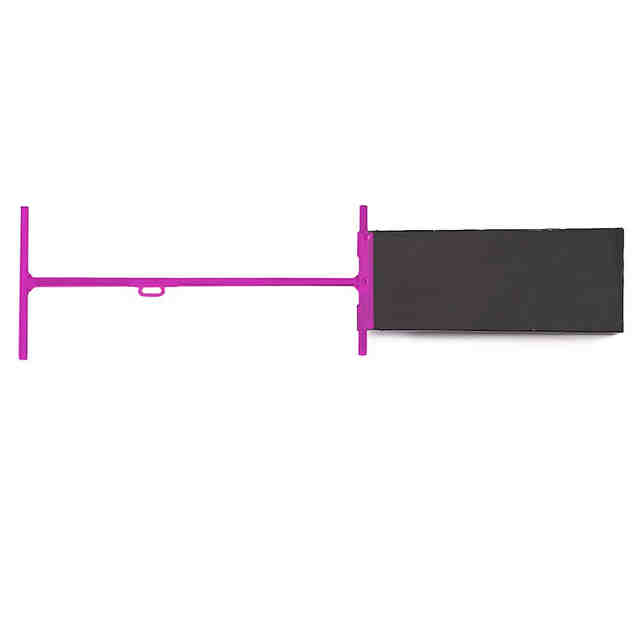

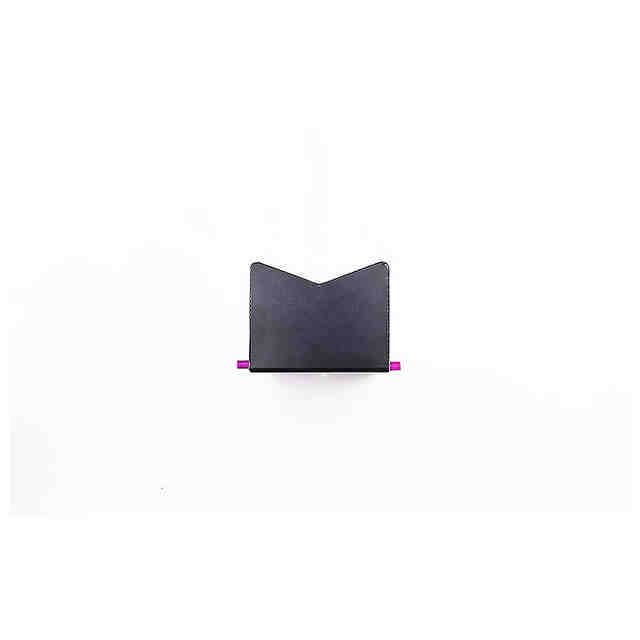

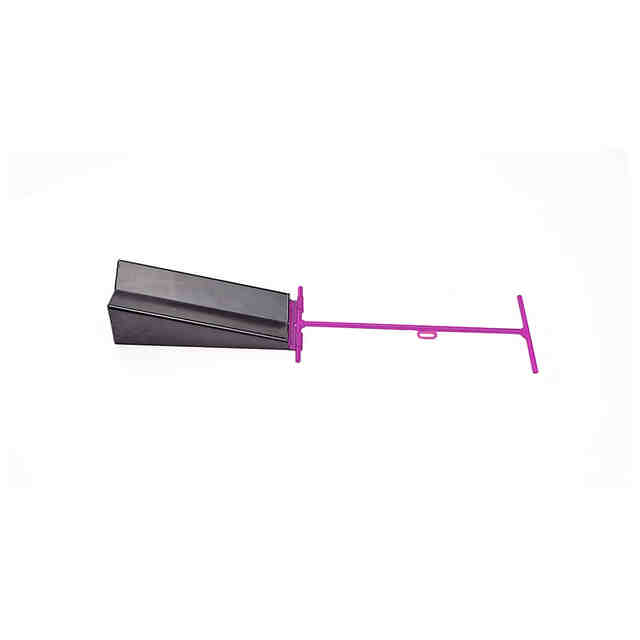

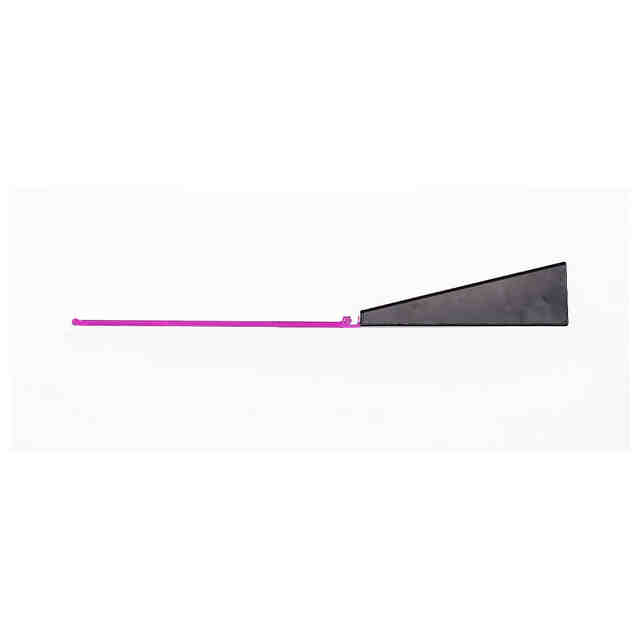

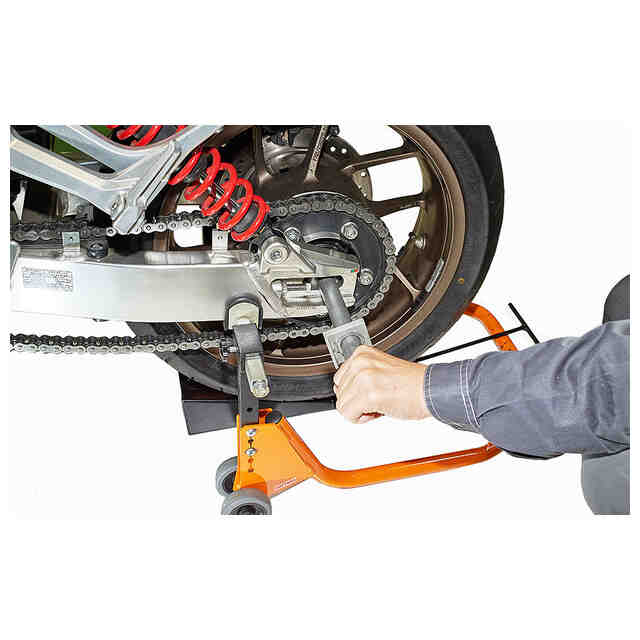

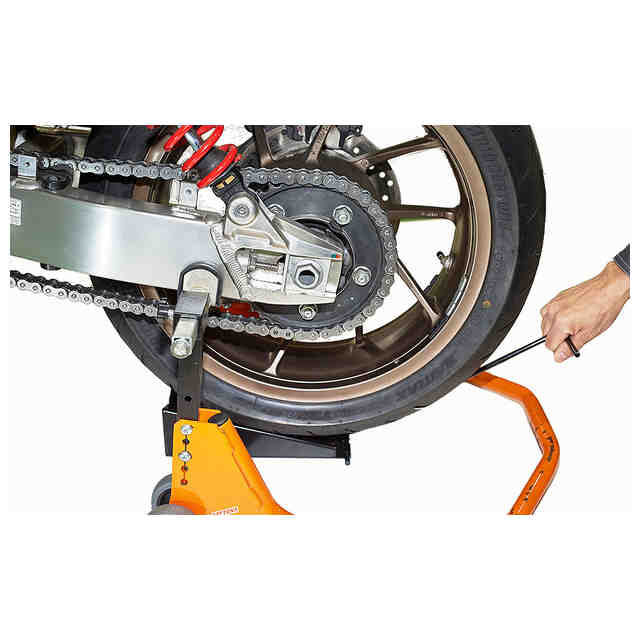

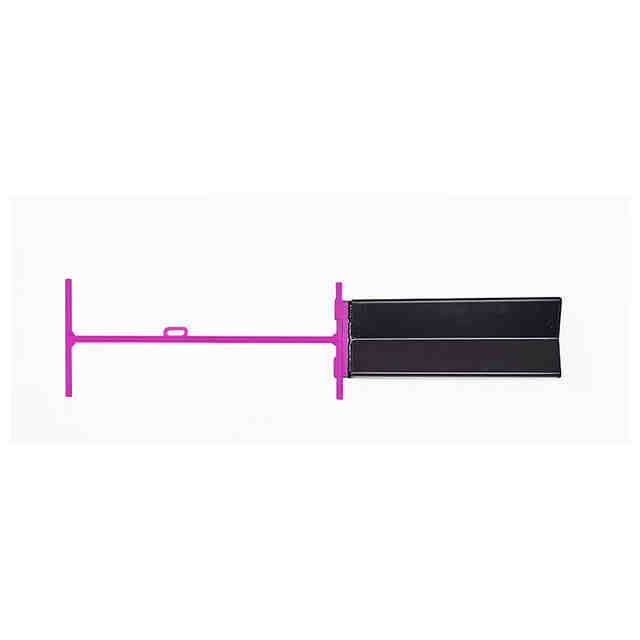

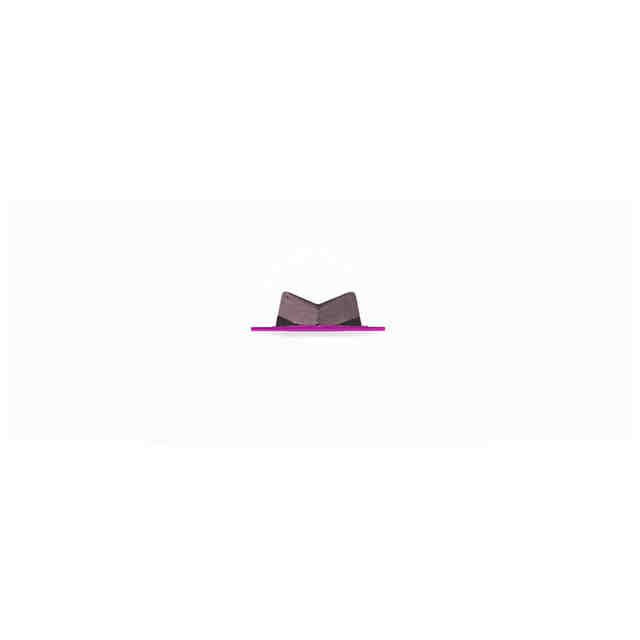

意匠の説明薄桃色に着色されていない部分が、部分意匠として意匠登録を受けようとする部分である。使用状態を示す参考図1～5は、本物品の使用方法を示すためのものである。「使用状態を示す参考図1」は、上昇保持された車体に組み付けられた車輪を着脱するため車輪を適切に保持できるように本物品を車輪と車体載置面との間に挟みいれる操作の状態を示すものである。また「使用状態を示す参考図2」は、車輪が当初の組付位置を保持したまま、車軸を抜き取り、車輪を取り外している状態を示したものである。更にまた「使用状態を示す参考図3」は、車輪を取り外す際にチェーンの掛け外しを行うために車輪を本物品の上で車体前方にやや移動させた状態を示したものである。更にまた「使用状態を示す参考図4」は、取外された車輪を再び組付ける作業を示したものであって、車輪が適切に位置決めされる前の状態を示すものである。更にまた「使用状態を示す参考図5」は、本物品を前後に移動させて、適切な位置(高さ)に車輪を保持し、その状態で車軸を挿入している状態を示すものである。なお背面図は、正面図と対称にあらわれるため省略する。
