発行日2024-10-03
公報種別意匠公報(S)
登録番号1781400
登録日2024-09-25
意匠に係る物品自動車の車体を補強するためのビーム用のブラケット
意匠分類G2-29000(車両)
出願番号2024004030
出願日2024-02-28
意匠権者株式会社ムーンフェイス
代理人個人

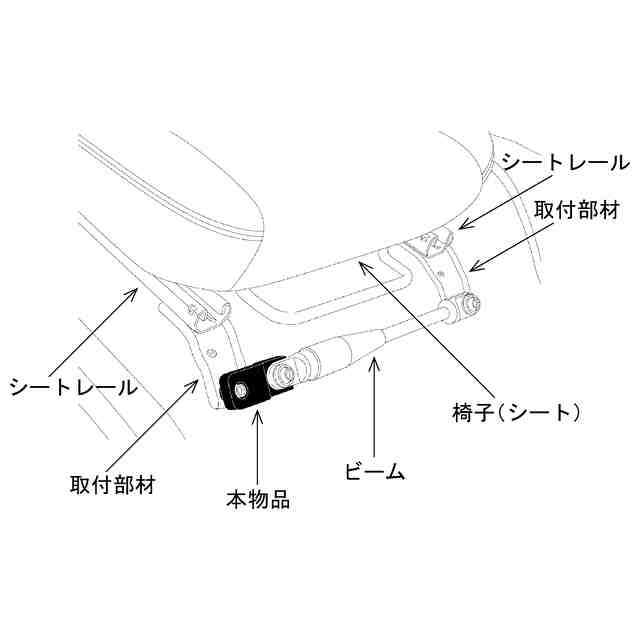

意匠に係る物品の説明(1)本物品は、自動車の車体のうちの一部同士を直接的又は間接的にビーム(棒状の補強材)によって連結するためのものである。すなわち、使用状態を示す参考図に示すように、本物品はビームの基端部に固定され、本物品は、車体のうちの一部に対して直接的又は間接的に取り付けられ、ビームの先端部は、自動車の車体のうちの他の一部に固定される。 (2)使用状態を示す参考図に示すように、ビームが車体に対して間接的に取り付けられる例として、左右一対のシートレール(その取付部材)に対して取り付けられる、という態様がある。 (3)自動車においては、椅子(シート)が、左右一対のシートレールを介して、車体の前後方向に位置調整可能に設けられている。左右一対のシートレールは車体の前後方向に延びており、取付部材を介して、車体(フロアパネル)に対して取り付けられている。本物品はビームの基端部に固定され、本物品は、左右一対のシートレールのうちの一方の取付部材に対して固定され、ビームの先端部は、左右一対のシートレールのうちの他方の取付部材に対して固定される。 (4)以上のようにして、車体のうちの一部同士がビームによって連結され、車体の強度が補強されるのである。

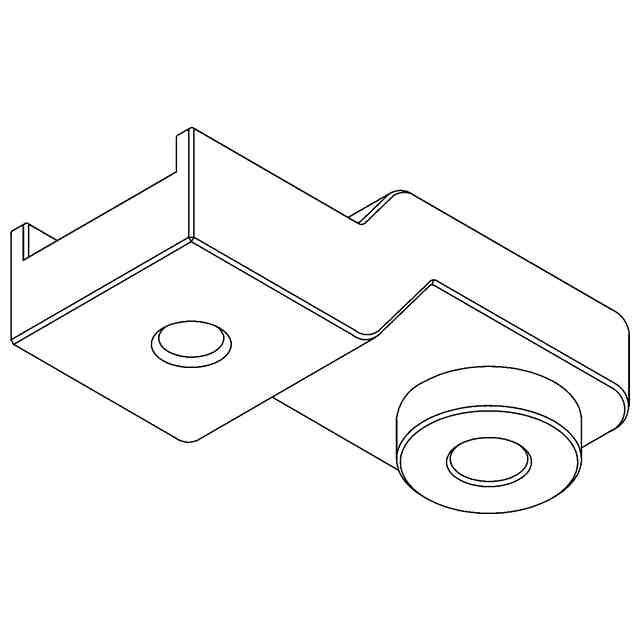

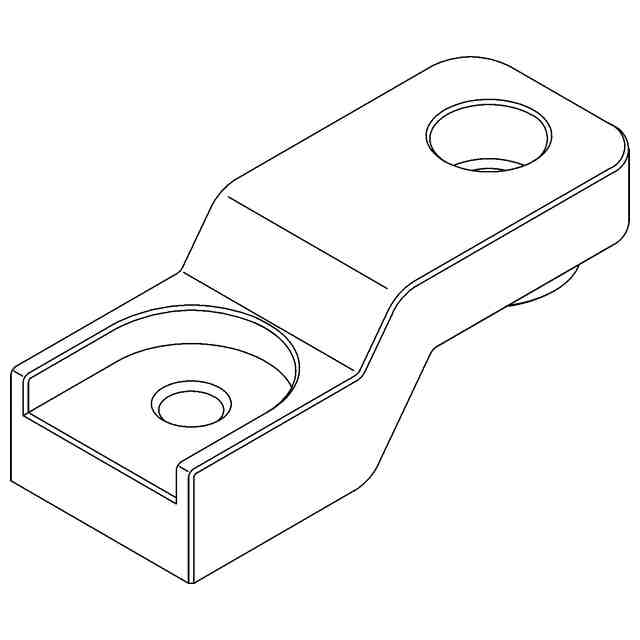

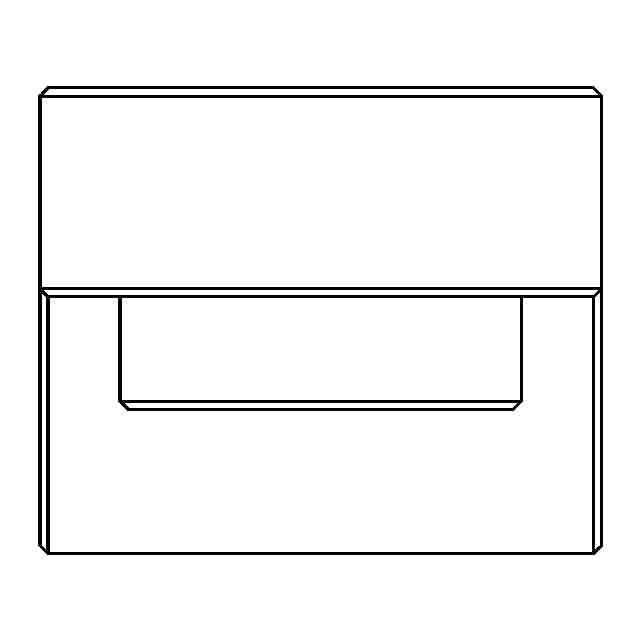

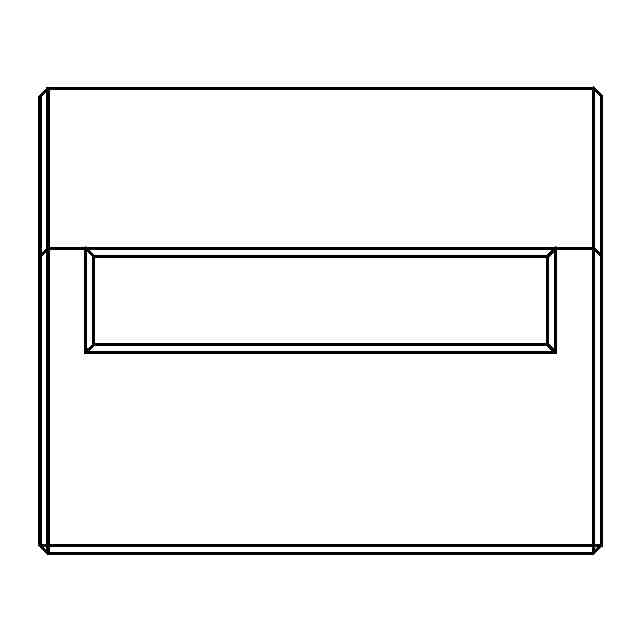

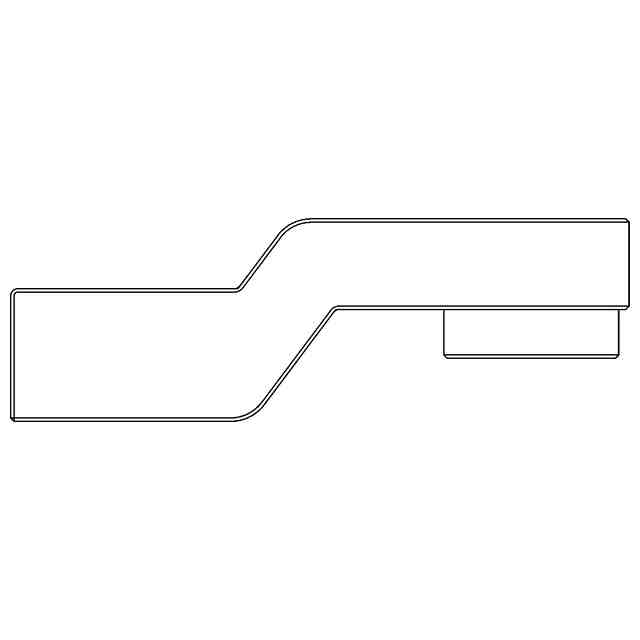

意匠の説明背面図については、正面図と対称にあらわれるため、省略する。斜視図1は斜め上方から見た図であり、斜視図2は斜め下方から見た図である。使用状態を示す参考図において、本物品は、便宜的に黒色に着色されている。

関連意匠
