発行日2025-01-24
公報種別意匠公報(S)
登録番号1789837
登録日2025-01-16
意匠に係る物品台車
意匠分類G2-500(車両)
出願番号2024014496
出願日2024-07-12
意匠権者株式会社日東
代理人個人,個人

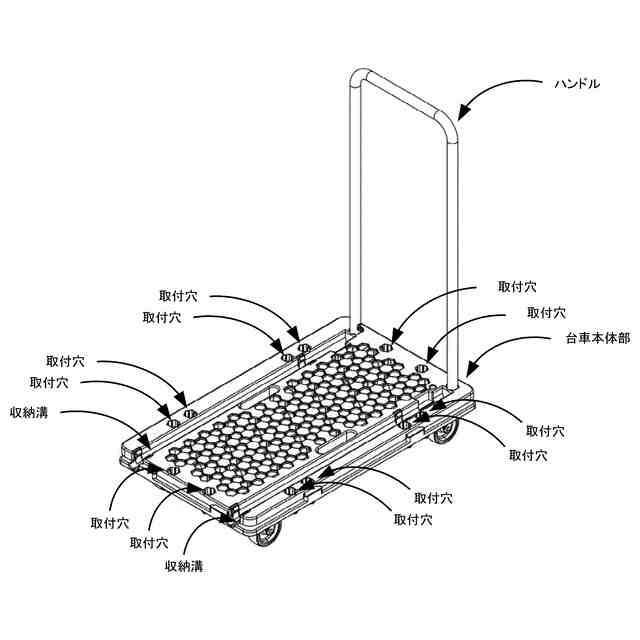

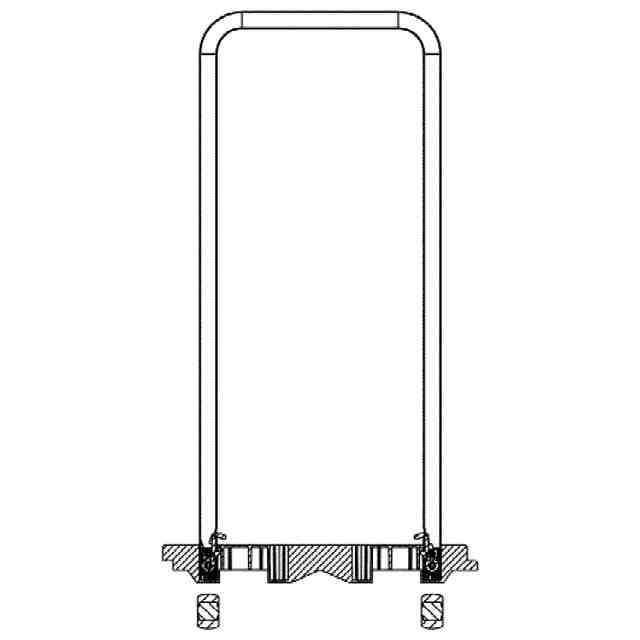

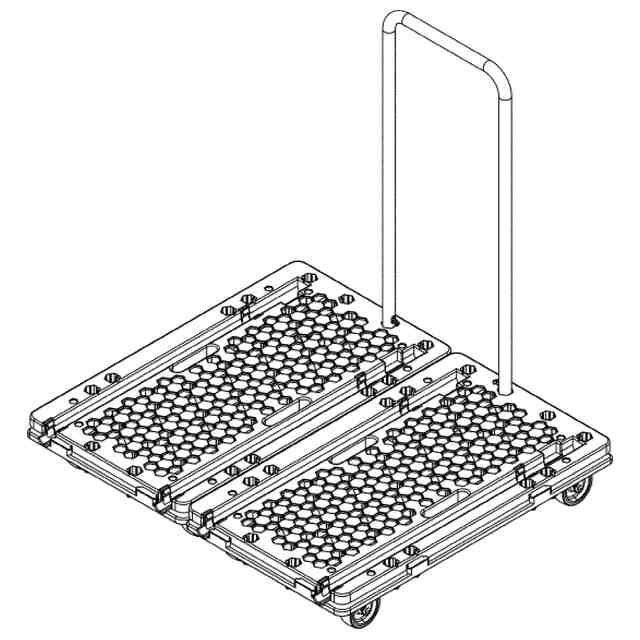

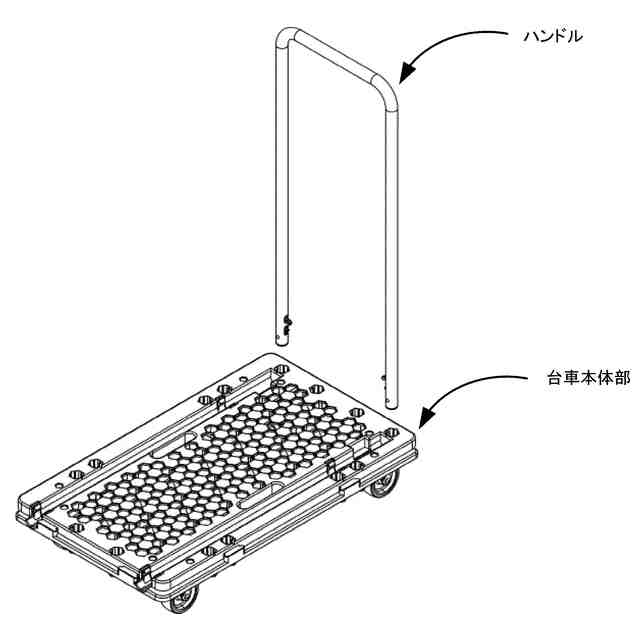

意匠に係る物品の説明本物品は、各部の名称を示す参考斜視図に示すように、台車本体部の平面側にハンドルを収納可能な収納溝を有し、平面に設けられた複数の貫通孔によって模様が施された台車である。ハンドルは、取り外し状態を示す参考斜視図に示すように、取り外し可能である。取り外されたハンドルは台車本体部の平面側に複数設けられた非貫通の取付穴に取り付け可能である。例えば、連結状態を示す参考斜視図に示すように、2台の台車を横列に連結し、それぞれの台車の取付穴にハンドルを取り付けることができる。この連結に際しては、2台の台車を縦列に連結するだけでなく、3台以上の台車を縦列に連結することもできる。また、2台以上の台車を横列に連結することもできる。加えて、例えば、複数台を縦列に連結し複数台を横列に連結する等、縦列と横列を同時に連結することもできる。このとき、ハンドルの取付穴が複数備えられているため、台車の移動方向に合わせて自由な位置にハンドルを取り付けることができる。
意匠の説明

関連意匠
