発行日2024-09-10
公報種別意匠公報(S)
登録番号1779527
登録日2024-09-02
意匠に係る物品杭頭キャップ
意匠分類L2-219(土木構造物及び土木用品)
出願番号2023020960
出願日2023-10-11
意匠権者ヒロセ株式会社
代理人個人,個人,個人

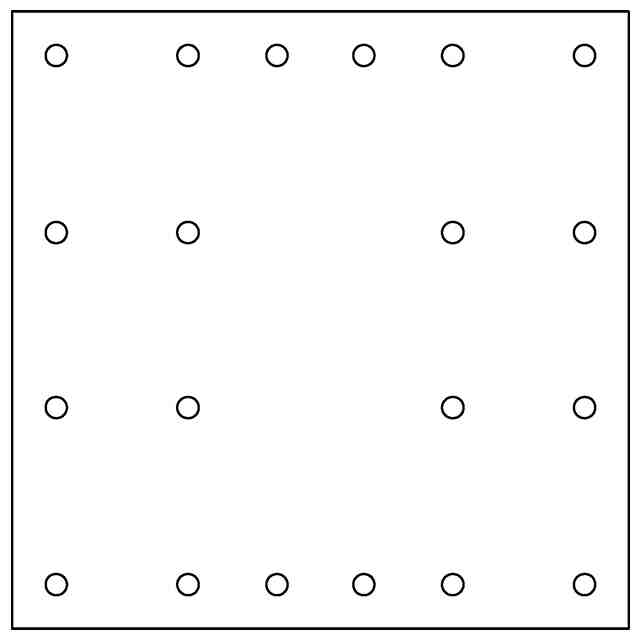

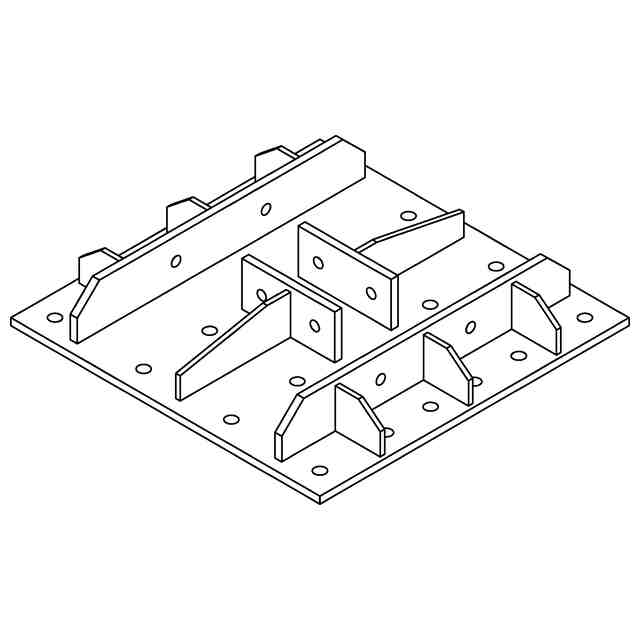

意匠に係る物品の説明本物品は、H鋼支持杭間に受桁を載置して接続する際に、H鋼支持杭の上端に取り付けて使用する杭頭キャップである。H鋼支持杭の上端に本物品を設置し、受桁の載置予定位置を調整した上で、押さえプレート上のボルト孔にボルトを螺着する。本物品のトッププレート上に設けた複数のボルト孔は、本物品をH鋼支持杭に固定した後、本物品と受桁の間を別途のボルトで連結するためのものである。

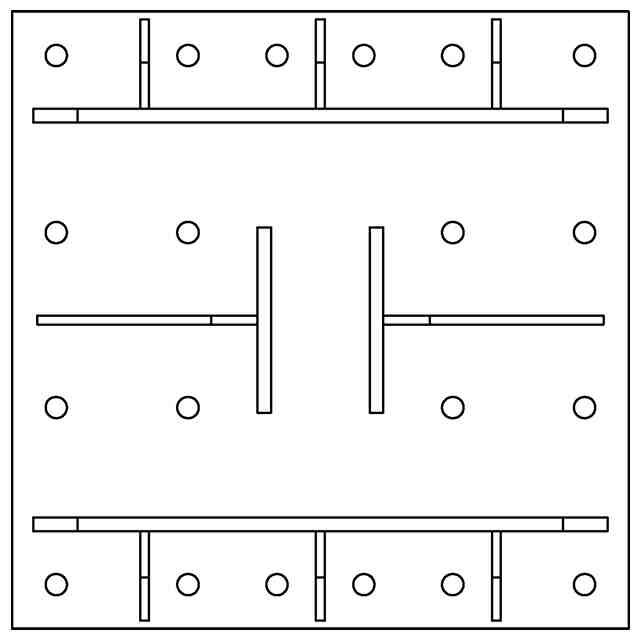

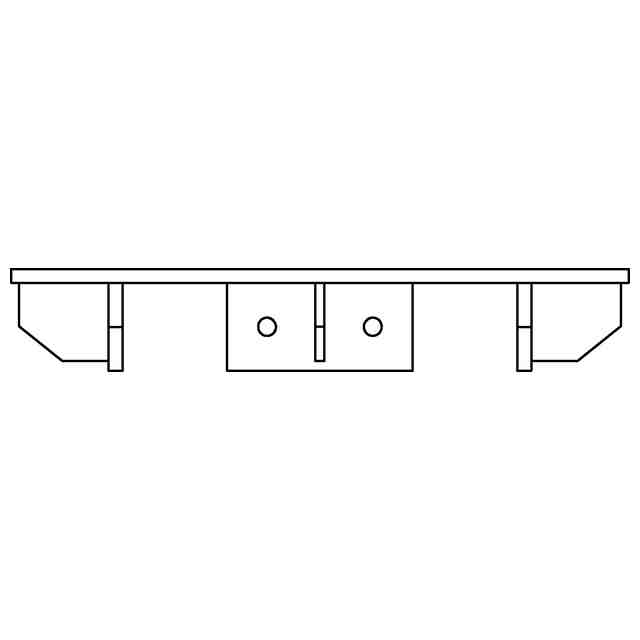

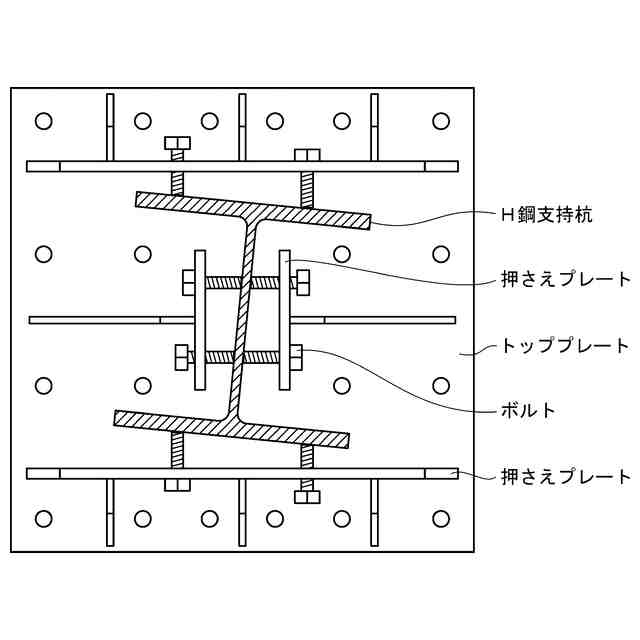

意匠の説明背面図は正面図と対称に表れるため省略する。左側面図は右側面図と対称に表れるため省略する。使用状態を示す参考図は、本物品にH鋼支持杭を取り付けた状態を表す。

関連意匠
