発行日2025-02-12
公報種別意匠公報(S)
登録番号1790977
登録日2025-02-03
意匠に係る物品鋼材用吊り治具のベースプレート
意匠分類L2-219(土木構造物及び土木用品)
出願番号2024014550
出願日2024-07-16
意匠権者ヒロセ株式会社
代理人個人,個人,個人

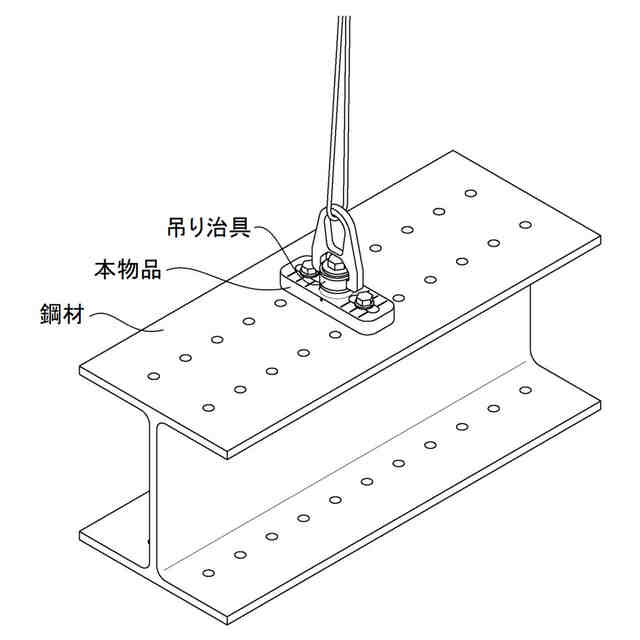

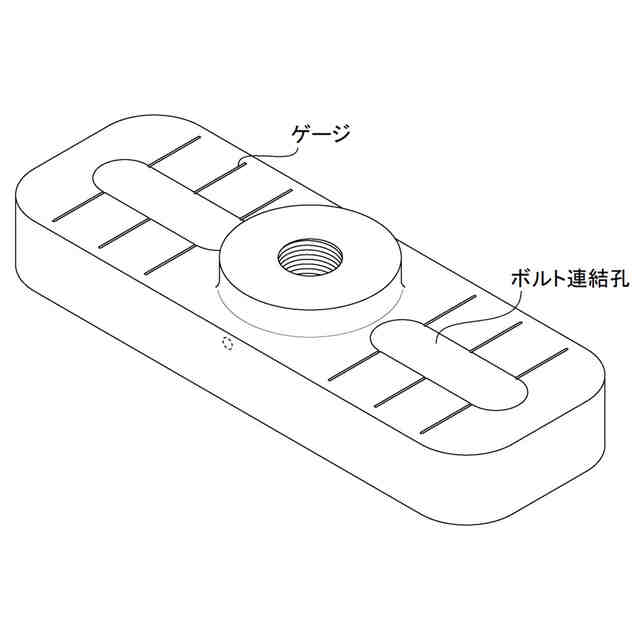

意匠に係る物品の説明本物品は、鋼材を吊り上げる際に鋼材に取り付ける吊り治具用のベースプレートである。本物品中央のねじ穴に吊り治具を螺着した上で、各ボルト連結孔にボルトを挿通し、鋼材と連結して使用する。本物品を鋼材に連結する際に、長孔式のボルト連結孔の周囲に設けた複数のゲージを目安とすることで、一対のボルト連結孔に対するボルトの締結位置を同一に揃えることが容易となる。また、ボルト連結孔が長孔として形成されていることから、鋼材の長手方向、幅方向、斜め方向に配置された孔に対応することが可能で、本物品の取付方向を状況に応じて適宜選択することができる。

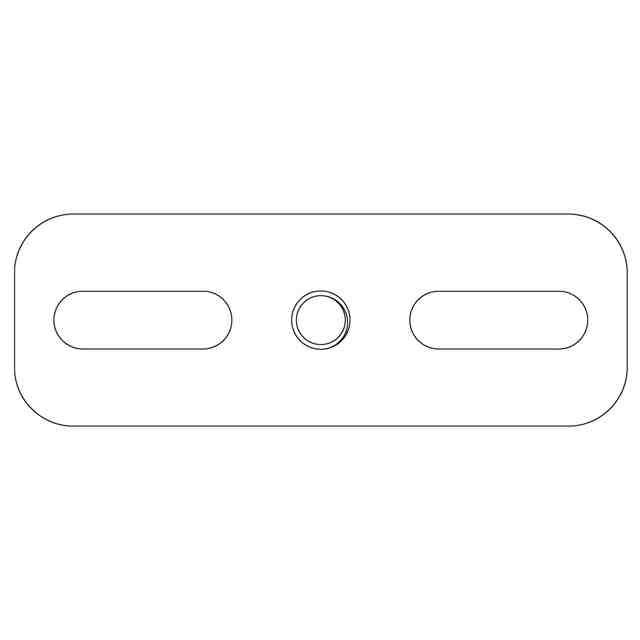

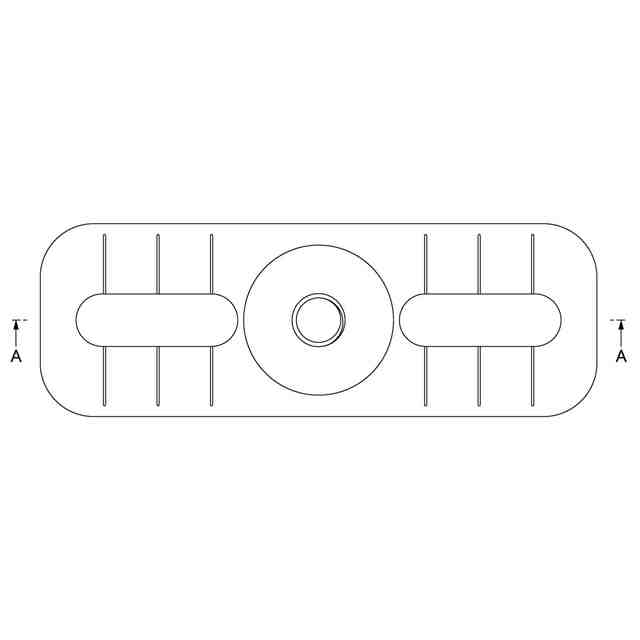

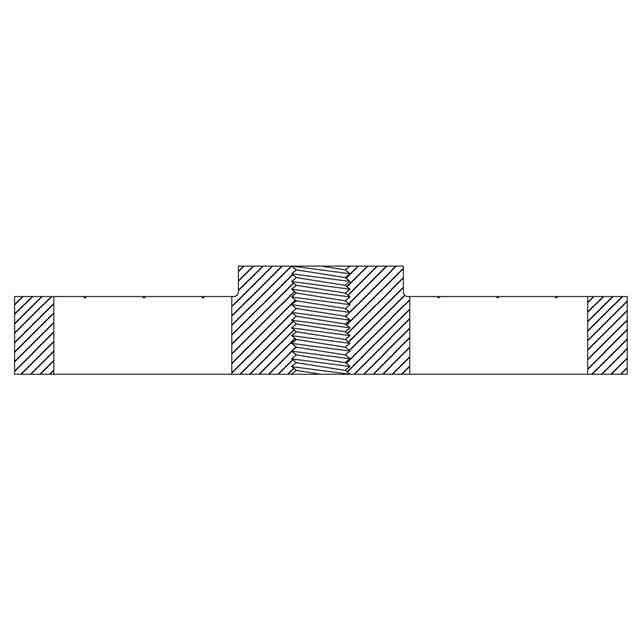

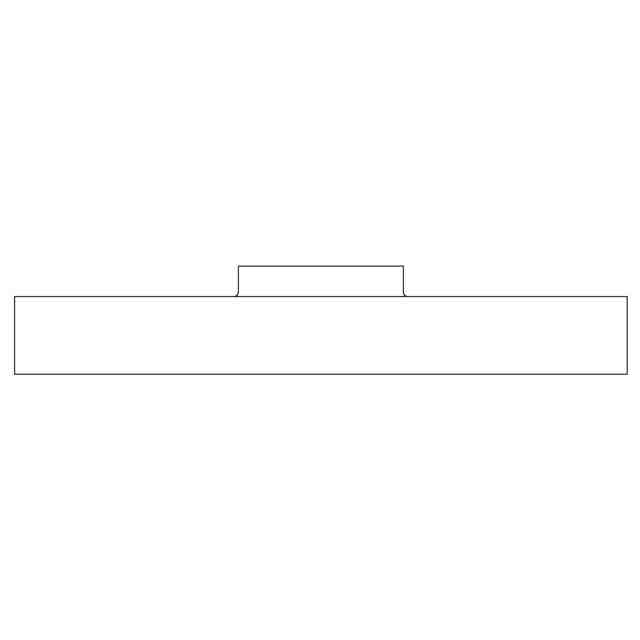

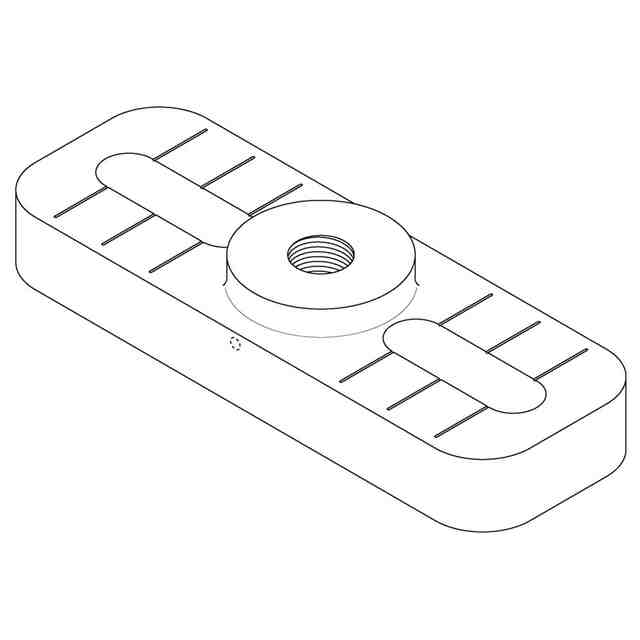

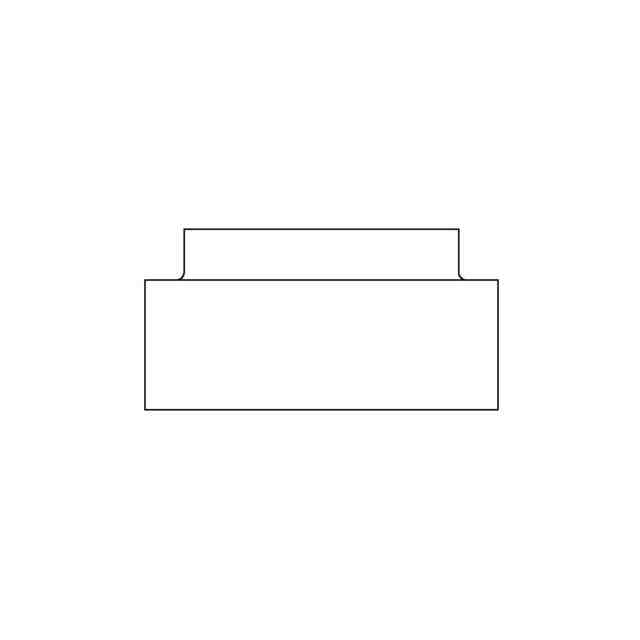

意匠の説明実線で表された部分が部分意匠として意匠登録を受けようとする部分である。右側面図は左側面図と対称に表れるため省略する。

関連意匠
