公開番号2025100179
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217371
出願日2023-12-22
発明の名称遊技機
出願人株式会社サンセイアールアンドディ
代理人個人,個人
主分類A63F 7/02 20060101AFI20250626BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣を向上させることを目的とする。
【解決手段】複数種類の画像を表示可能な表示手段を備える遊技機は、複数種類の画像のうちの一つは、遊技球を所定方向に発射することを示唆する第1の画像であり、複数種類の画像のうちの一つは、遊技球を所定方向に発射することを示唆し第1の画像とは態様が異なる第2の画像であり、表示手段に、第1の画像が表示され、第2の画像が表示されない第1の演出と、第1の演出の後、第2の画像が表示される第2の演出と、第2の演出の後、第1の画像が表示され、第2の画像が表示されない第3の演出と、を実行可能である。
【選択図】図43
特許請求の範囲【請求項１】
複数種類の画像を表示可能な表示手段を備える遊技機であって、
前記複数種類の画像のうちの一つは、遊技球を所定方向に発射することを示唆する第１の画像であり、
前記複数種類の画像のうちの一つは、遊技球を前記所定方向に発射することを示唆し前記第１の画像とは態様が異なる第２の画像であり、
前記表示手段に、前記第１の画像が表示され、前記第２の画像が表示されない第１の演出と、
前記第１の演出の後、前記第２の画像が表示される第２の演出と、
前記第２の演出の後、前記第１の画像が表示され、前記第２の画像が表示されない第３の演出と、を実行可能な、
ことを特徴とする遊技機。
続きを表示（約 330 文字）【請求項２】
請求項１に記載の遊技機であって、
前記複数種類の画像のうちの一つは、遊技球を前記所定方向に発射することを示唆し前記第１の画像及び前記第２の画像のいずれとも態様が異なる第３の画像であり、
前記第２の演出の後、前記第３の演出の前に、表示されている前記第２の画像が前記第３の画像に変化した後に、表示されている前記第３の画像が前記第２の画像に変化する第４の演出を実行可能な、
ことを特徴とする遊技機。
【請求項３】
請求項１または請求項２に記載の遊技機であって、
前記第２の画像には制限時間を表す画像が含まれ、
前記第３の画像には制限時間を表す画像が含まれない、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ遊技機などの遊技機に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、特図抽選において当たりとなった場合に、右打ちをおこなうことが推奨される遊技状態となる遊技機が知られている（例えば、特許文献１参照）。
【０００３】
このような遊技機では、右打ちをおこなうことが推奨される遊技状態となったことに基づいた演出をおこなう構成となっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１８２３７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記の遊技機によっても、遊技の興趣を向上させるための技術については、なお改善の余地があった。
【０００６】
本発明は、上述した課題を解決するためになされたものであり、遊技の興趣の向上を図ることを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の適用例として実現することが可能である。
【０００８】
［適用例１］
複数種類の画像を表示可能な表示手段を備える遊技機であって、
前記複数種類の画像のうちの一つは、遊技球を所定方向に発射することを示唆する第１の画像であり、
前記複数種類の画像のうちの一つは、遊技球を前記所定方向に発射することを示唆し前記第１の画像とは態様が異なる第２の画像であり、
前記表示手段に、前記第１の画像が表示され、前記第２の画像が表示されない第１の演出と、
前記第１の演出の後、前記第２の画像が表示される第２の演出と、
前記第２の演出の後、前記第１の画像が表示され、前記第２の画像が表示されない第３の演出と、を実行可能な、
ことを特徴とする遊技機。
［適用例２］
適用例１に記載の遊技機であって、
前記複数種類の画像のうちの一つは、遊技球を前記所定方向に発射することを示唆し前記第１の画像及び前記第２の画像のいずれとも態様が異なる第３の画像であり、
前記第２の演出の後、前記第３の演出の前に、表示されている前記第２の画像が前記第３の画像に変化した後に、表示されている前記第３の画像が前記第２の画像に変化する第４の演出を実行可能な、
ことを特徴とする遊技機。
［適用例３］
適用例１または適用例２に記載の遊技機であって、
前記第２の画像には制限時間を表す画像が含まれ、
前記第３の画像には制限時間を表す画像が含まれない、
ことを特徴とする遊技機。
【発明の効果】
【０００９】
本発明によれば、遊技の興趣を向上させることができる。
【図面の簡単な説明】
【００１０】

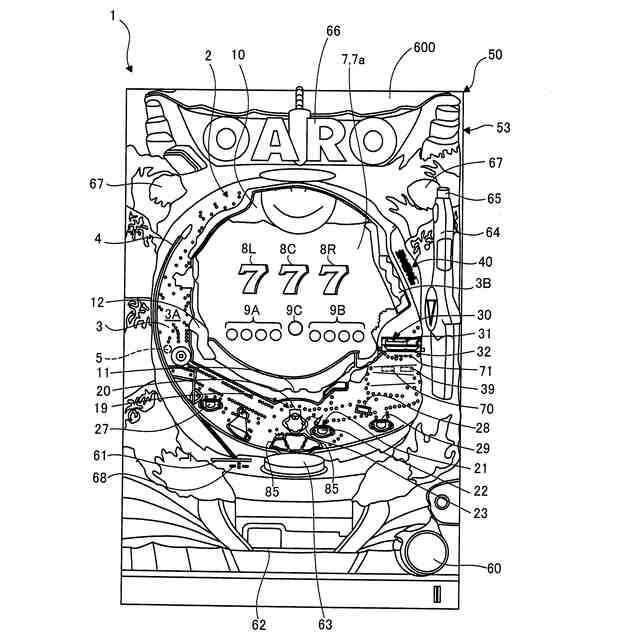

遊技機の正面図である。
主制御基板側の電気的な構成を示すブロック図である。

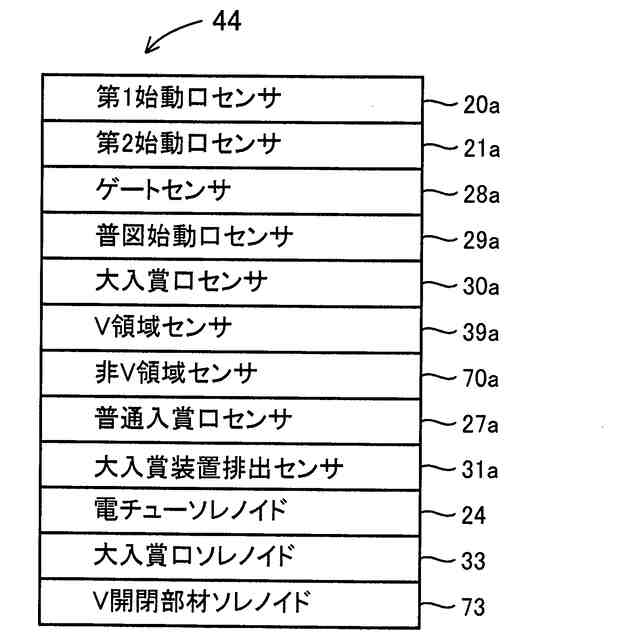

センサ・ソレノイドを説明するための図である。
サブ制御基板側の電気的な構成を示すブロック図である。

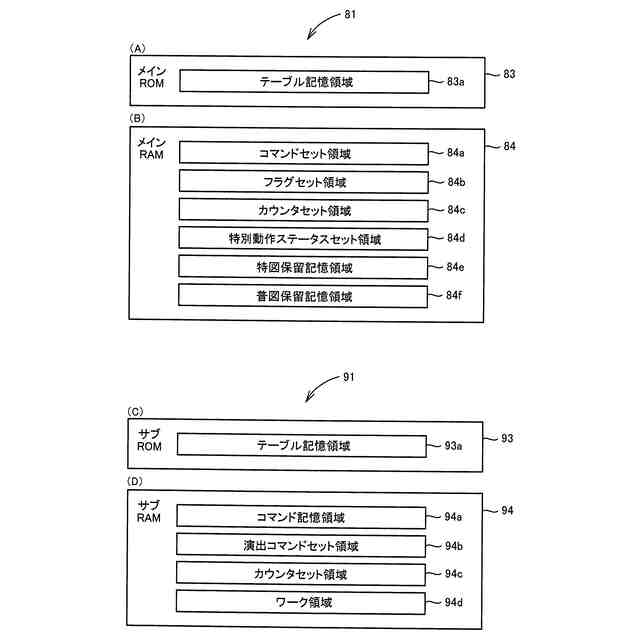

遊技制御用マイコンおよび演出制御用マイコンの記憶領域を説明するための図である。

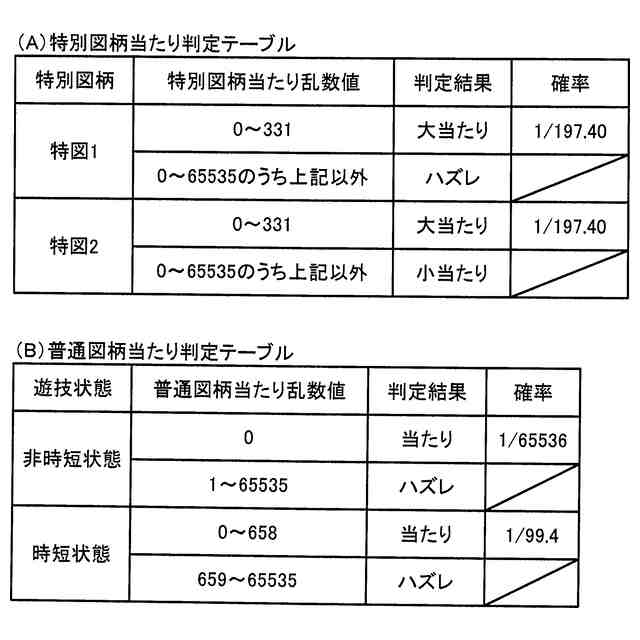

特別図柄当たり判定テーブル及び普通図柄当たり判定テーブルの説明図である。

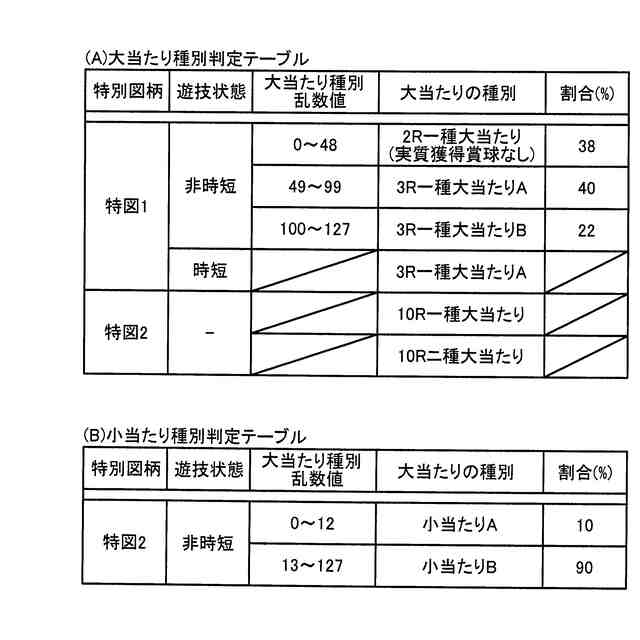

大当たり種別判定テーブル及び小当たり種別判定テーブルの説明図である。
非時短状態時の変動パターン判定テーブルの説明図である。
時短状態時の変動パターン判定テーブルの説明図である。
電チュー開放パターン判定テーブル、電チュー開放パターン詳細、普通図柄変動パターン判定テーブルの説明図である。
主制御メイン処理のフローチャートである。
メイン側タイマ割り込み処理のフローチャートである。
普通動作処理のフローチャートである。
遊技状態管理処理（普図）のフローチャートである。
特別動作処理のフローチャートである。
特別図柄待機処理のフローチャートである。
当たり判定処理のフローチャートである。
特別図柄確定処理のフローチャートである。
遊技状態管理処理（特図）のフローチャートである。
特別電動役物処理（大当たり）のフローチャートである。
遊技状態設定処理のフローチャートである。
リザルト表示フラグ処理のフローチャートである。
特別電動役物処理（小当たり）のフローチャートである。
サブ制御メイン処理のフローチャートである。
サブ側タイマ割り込み処理のフローチャートである。
受信コマンド解析処理のフローチャートである。
ゲームフローの説明図である。
リザルト表示の実行タイミングチャートを説明するための図である。
リザルト表示の表示例を説明するための図である。
メイン側タイマ割り込み処理Ａのフローチャートである。
右打ち報知処理のフローチャートである。
右打ち報知の開始・終了条件について説明するための図である。
右打ち報知の実行タイミングチャートを説明するための図である。
右打ち報知の実行タイミングチャート（別例）を説明するための図である。
右打ち報知の報知例を説明するための図である。
電チュー開放演出Ａに対応するタイミングチャートＡである。
電チュー開放演出Ａに対応するタイミングチャートＢである。
電チュー開放演出Ａに対応するタイミングチャートＣである。
電チュー開放演出Ｂに対応するタイミングチャートＤである。
電チュー開放演出Ａを説明するための図である。
電チュー開放演出Ｂを説明するための図である。
右打ち示唆画像の切替のタイムチャートである。

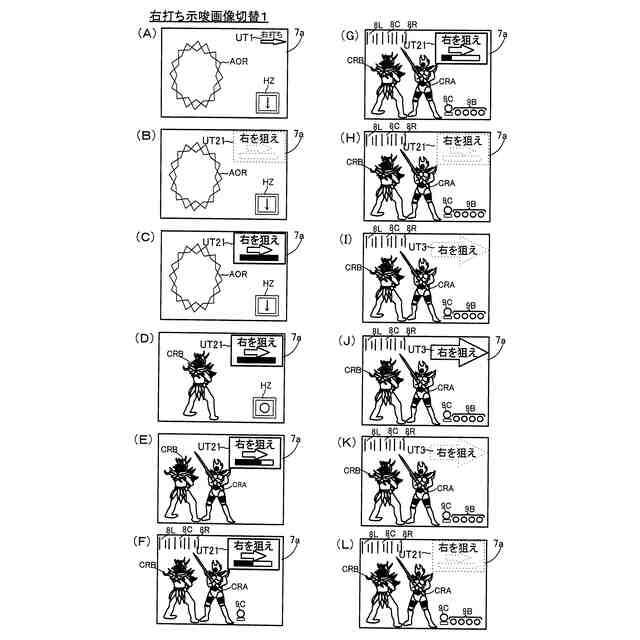

右打ち示唆画像の切替１を説明するための図である。
右打ち示唆画像の切替２を説明するための図である
右打ち示唆画像の切替別案を説明するための図である
右打ち示唆画像の表示１のタイムチャートである。
右打ち示唆画像の表示２と右打ち示唆画像の表示３のタイムチャートである。
右打ち示唆画像の表示を説明するための図である。
右打ち示唆画像の表示４のタイムチャートである。
右打ち示唆画像の消去を説明するための図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
