公開番号2025092621
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025054884
出願日2025-03-28
発明の名称遊技機
出願人株式会社サンセイアールアンドディ
代理人個人
主分類A63F 7/02 20060101AFI20250612BHJP(スポーツ;ゲーム;娯楽)
要約【課題】効率的な制御処理を実現することを目的とする。
【解決手段】CPUは、第1の割り込み禁止命令を実行したあと、スタックポインタに第1のアドレス値をセットする第1のLD命令と、スタックポインタに、前記第1のアドレス値とは異なる第2のアドレス値をセットする第4のLD命令と、を実行可能であり、第1のLD命令は、遊技機の電源が投入されてから最初のタイマ割り込み処理が実行されるまでに1回実行され、第4のLD命令は、1回のタイマ割り込み処理内において複数回実行される。
【選択図】図125
特許請求の範囲【請求項１】
遊技島に固定される外枠と、
前記外枠と開閉可能に取り付けられると共に、開口部を設けた前枠と、
前記前枠と開閉可能に取り付けられると共に、前記外枠と開閉可能に取り付けられる内枠と、
前記内枠に着脱可能に取り付けられると共に、前記開口部を介して視認可能な遊技領域が形成される遊技盤と、
前記遊技盤の下方の前記内枠に取り付けられ、前記遊技領域へ向かって遊技球を発射可能な発射装置と、
前記遊技盤の下方の前記内枠の後側に取り付けられる電源基板を収容する電源基板ボックスと、
前記遊技盤の後側に取り付けられ、遊技の進行を制御する遊技制御マイクロプロセッサおよび前記遊技制御マイクロプロセッサをリセットするリセット回路が実装される遊技制御基板を収容する遊技制御基板ボックスと、
前記遊技盤の後側であって前記遊技制御基板ボックスとは異なる位置に取り付けられ、前記遊技制御基板からのコマンドに基づいて演出の進行を制御可能な演出制御マイクロプロセッサが実装された演出制御基板を収容する演出制御基板ボックスと、
を備える遊技機であって、
前記遊技制御マイクロプロセッサには、
ＣＰＵと、
前記ＣＰＵで実行するプログラム、および、前記プログラムにより参照される情報が格納されたＲＯＭと、
前記プログラムにより更新される情報を記憶可能なＲＡＭと、
ウォッチドッグタイマと、
が少なくとも内蔵され、
前記ＣＰＵは、
１バイトの複数の汎用レジスタと、
１バイトのインタラプトレジスタと、
２バイトのスタックポインタと、
を少なくとも有し、
前記ＣＰＵは、
前記遊技機の電源が投入され、その後、前記リセット回路による前記遊技制御マイクロプロセッサのリセットが解除されると、割り込みを禁止にする第１の割り込み禁止命令と、
前記第１の割り込み禁止命令を実行したあと、前記スタックポインタに第１のアドレス値をセットする第１のＬＤ命令と、
前記複数の汎用レジスタのうち第１のレジスタに、前記ＲＯＭに記憶される２バイトの割り込みベクタアドレステーブルの上位バイトをセットする第２のＬＤ命令と、
前記インタラプトレジスタに、前記第１のレジスタの値をセットする第３のＬＤ命令と、
前記ウォッチドッグタイマのコマンドレジスタに、第１の所定値をライトする第１のＯＵＴ命令と、
前記割り込みを許可する第１の割り込み許可命令と、
を前記遊技機の電源が投入されてから最初のタイマ割り込み処理を実行するまでに実行し、
前記ＣＰＵは、
前記スタックポインタに、前記第１のアドレス値とは異なる第２のアドレス値をセットする第４のＬＤ命令と、
前記ウォッチドッグタイマのコマンドレジスタに、第２の所定値をライトする第２のＯＵＴ命令と、
前記割り込みを許可する第２の割り込み許可命令と、
を少なくとも含む前記タイマ割り込み処理を実行可能であり、
前記第１のＬＤ命令は、前記遊技機の電源が投入されてから最初の前記タイマ割り込み処理が実行されるまでに１回実行され、
前記第４のＬＤ命令は、１回の前記タイマ割り込み処理内において複数回実行され、
前記遊技制御マイクロプロセッサは、前記第２のＯＵＴ命令が実行されたあと、予め定めた期間内に、前記第２のＯＵＴ命令が実行されないと、前記リセット回路による前記遊技制御マイクロプロセッサへのリセットが解除されたままの状態で、前記ウォッチドッグタイマでリセットされる、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ遊技機などの遊技機に関する。
続きを表示（約 5,900 文字）【背景技術】
【０００２】
従来、始動口への遊技球の入賞を契機として遊技の制御処理を行う遊技機が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６２８５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、効率的な制御処理については改良の余地があった。
【０００５】
本発明は、上述した課題を解決するためになされたものであり、効率的な制御処理を実現することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の適用例として実現することが可能である。なお、本欄における括弧内の参照符号や補足説明等は、本発明の理解を助けるために、後述する実施形態との対応関係を示したものであって、本発明を何ら限定するものではない。
【０００７】
［適用例１］
遊技島に固定される外枠（５１）と、
前記外枠と開閉可能に取り付けられると共に、開口部（５４）を設けた前枠（５３）と、
前記前枠と開閉可能に取り付けられると共に、前記外枠と開閉可能に取り付けられる内枠（５２）と、
前記内枠に着脱可能に取り付けられると共に、前記開口部を介して視認可能な遊技領域（３）が形成される遊技盤（２）と、
前記遊技盤の下方の前記内枠に取り付けられ、前記遊技領域へ向かって遊技球を発射可能な発射装置（１１２）と、
前記遊技盤の下方の前記内枠の後側に取り付けられる電源基板（１６２）を収容する電源基板ボックス（４５０）と、
前記遊技盤の後側に取り付けられ、遊技の進行を制御する遊技制御マイクロプロセッサ（８１）および前記遊技制御マイクロプロセッサをリセットするリセット回路（１５９）が実装される遊技制御基板（８０）を収容する遊技制御基板ボックス（４３０）と、
前記遊技盤の後側であって前記遊技制御基板ボックスとは異なる位置に取り付けられ、前記遊技制御基板からのコマンドに基づいて演出の進行を制御可能な演出制御マイクロプロセッサ（９１）が実装された演出制御基板（９０）を収容する演出制御基板ボックス（４２０）と、
を備える遊技機（１）であって、
前記遊技制御マイクロプロセッサには、
ＣＰＵ（８２）と、
前記ＣＰＵで実行するプログラム、および、前記プログラムにより参照される情報が格納されたＲＯＭ（８３）と、
前記プログラムにより更新される情報を記憶可能なＲＡＭ（８４）と、
ウォッチドッグタイマ（８９ｂ）と、
が少なくとも内蔵され、
前記ＣＰＵは、
１バイトの複数の汎用レジスタと、
１バイトのインタラプトレジスタと、
２バイトのスタックポインタと、
を少なくとも有し、
前記ＣＰＵは、

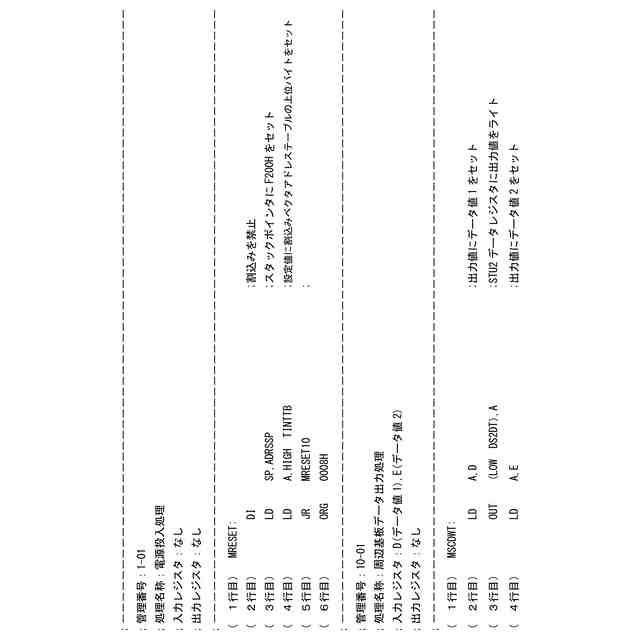

前記遊技機の電源が投入され、その後、前記リセット回路による前記遊技制御マイクロプロセッサのリセットが解除されると、割り込みを禁止にする第１の割り込み禁止命令（図１２５の電源投入処理における２行目のＤＩ命令）と、
前記第１の割り込み禁止命令を実行したあと、前記スタックポインタに第１のアドレス値（ＡＤＲＳＳＰ：０Ｆ２００Ｈ）をセットする第１のＬＤ命令（図１２５の電源投入処理における３行目のＬＤ命令）と、
前記複数の汎用レジスタのうち第１のレジスタ（Ａレジスタ）に、前記ＲＯＭに記憶される２バイトの割り込みベクタアドレステーブルの上位バイト（ＴＩＮＴＴＢ）をセットする第２のＬＤ命令（図１２５の電源投入処理における４行目のＬＤ命令）と、
前記インタラプトレジスタに、前記第１のレジスタ（Ａレジスタ）の値をセットする第３のＬＤ命令（図１２７の電源投入処理における２行目のＬＤ命令）と、
前記ウォッチドッグタイマのコマンドレジスタ（ＤＷＣＭ）に、第１の所定値（５５Ｈ、クリア＆リスタート）をライトする第１のＯＵＴ命令（図１２７の電源投入処理における１７行目のＯＵＴ命令）と、
前記割り込みを許可する第１の割り込み許可命令（図１２９の電源投入処理における４６行目のＥＩ命令）と、
を前記遊技機の電源が投入されてから最初のタイマ割り込み処理（図１６のメイン側タイマ割り込み処理である図１３９および図１４０のタイマＩＮＴ処理）を実行するまでに実行し、
前記ＣＰＵは、
前記スタックポインタに、前記第１のアドレス値とは異なる第２のアドレス値（ＡＤＳＳＳＰ：０Ｆ３００Ｈ）をセットする第４のＬＤ命令（図１３９のタイマＩＮＴ処理における１３行目のＣＡＬＬＥＸ命令により呼び出される図１９７の外－タイマＩＮＴ処理における２行目のＬＤ命令、図１３９のタイマＩＮＴ処理における９行目のＬＤ命令でタイマＩＮＴ処理テーブル「ＴＩＮＴＢＬ」のアドレスがセットされ、図１３６の遊技制御処理における１５行目のＣＡＬＬＥＸ命令により呼び出される図１９１の外－定周期処理における２行目のＬＤ命令）と、
前記ウォッチドッグタイマのコマンドレジスタ（ＤＷＣＭ）に、第２の所定値（５５Ｈ、クリア＆リスタート）をライトする第２のＯＵＴ命令（図１４０のタイマＩＮＴ処理における１６行目のＯＵＴ命令）と、
前記割り込みを許可する第２の割り込み許可命令（図１４０のタイマＩＮＴ処理における１８行目のＥＩ命令）と、
を少なくとも含む前記タイマ割り込み処理（図１６のメイン側タイマ割り込み処理である図１３９および図１４０のタイマＩＮＴ処理）を実行可能であり、
前記第１のＬＤ命令は、前記遊技機の電源が投入されてから最初の前記タイマ割り込み処理が実行されるまでに１回実行され、
前記第４のＬＤ命令は、１回の前記タイマ割り込み処理内において複数回実行され、
前記遊技制御マイクロプロセッサは、前記第２のＯＵＴ命令が実行されたあと、予め定めた期間（タイムアウト時間：３２．８ｍｓ）内に、前記第２のＯＵＴ命令が実行されないと、前記リセット回路による前記遊技制御マイクロプロセッサへのリセットが解除されたままの状態で、前記ウォッチドッグタイマでリセットされる、
ことを特徴とする遊技機。
【発明の効果】
【０００８】
本発明によれば、効率的な制御処理を実現することができる。
【図面の簡単な説明】
【０００９】
遊技機の正面図である。

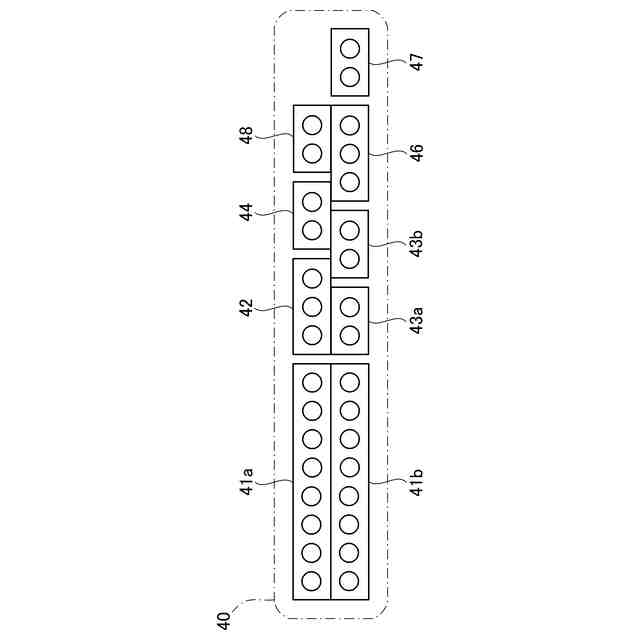

表示器類の拡大図である。
遊技機の主制御基板側の電気的な構成を示すブロック図である。
遊技機のサブ制御基板側の電気的な構成を示すブロック図である。
メインＲＯＭおよびメインＲＡＭを説明するための図である。

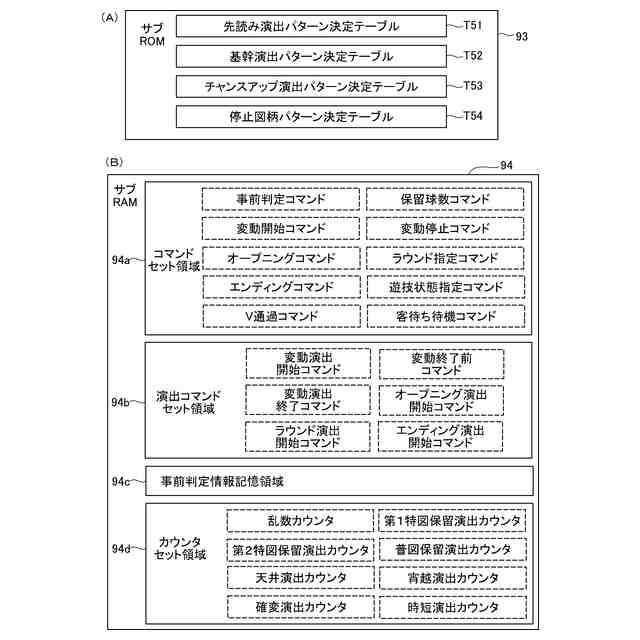

サブＲＯＭおよびサブＲＡＭを説明するための図である。

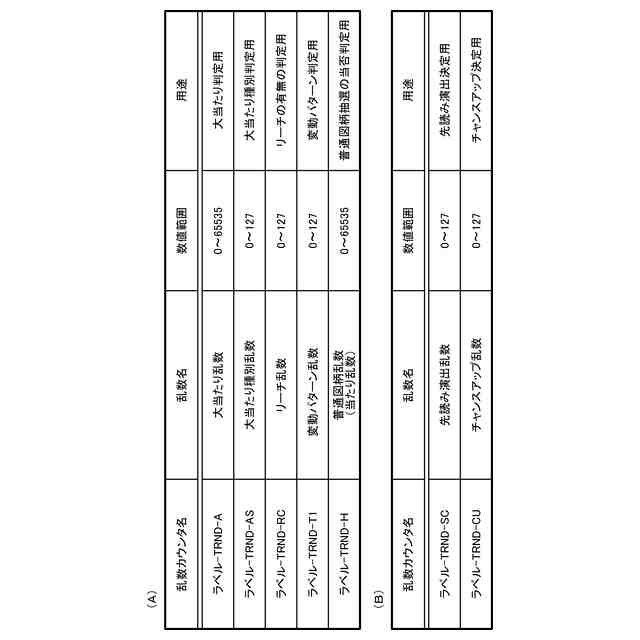

遊技機において使用される各種の乱数を説明するための図である。

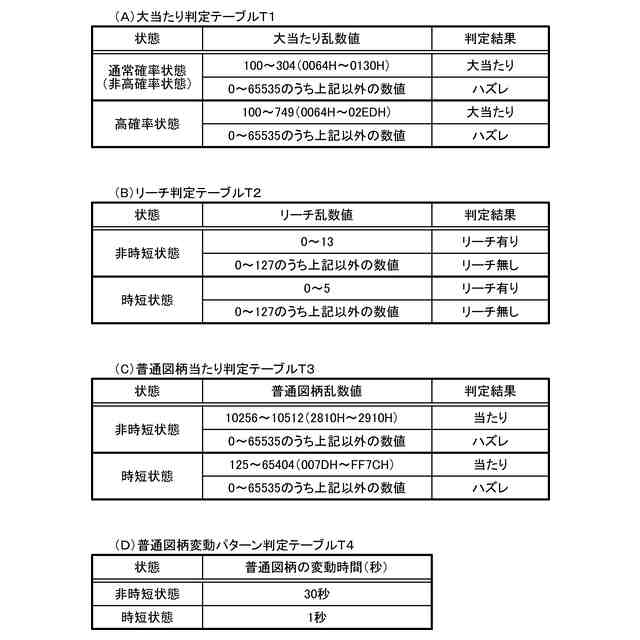

判定テーブルＴ１～Ｔ４を説明するための図である。

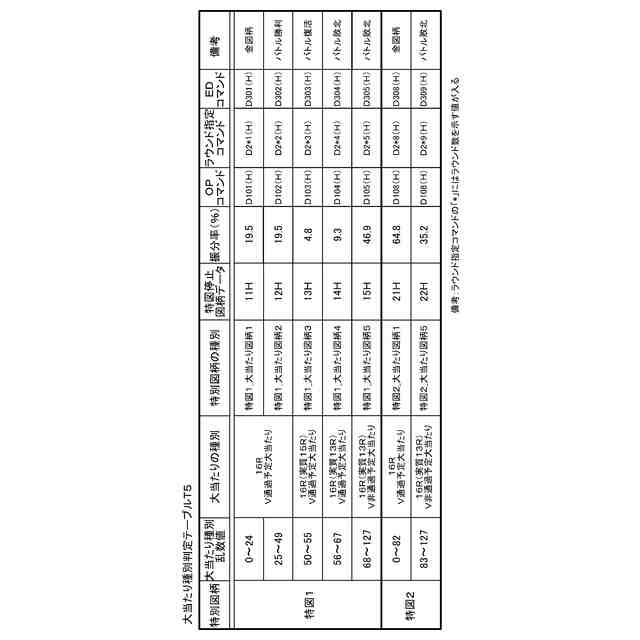

大当たり種別判定テーブルＴ５の説明図である。
非時短状態時の変動パターン判定テーブルＴ６の説明図である。
時短状態時の変動パターン判定テーブルＴ６の説明図である。
電チュー開放パターン判定テーブルＴ７の説明図である。
大入賞口開放パターン判定テーブルＴ８の説明図である。
Ｖ開閉部材開放パターン判定テーブルＴ９の説明図である。
主制御メイン処理のフローチャートである。
メイン側タイマ割り込み処理のフローチャートである。
始動口センサ検出処理のフローチャートである。
特図２事前判定処理のフローチャートである。
特図１事前判定処理のフローチャートである。
普通動作処理のフローチャートである。
特別動作処理のフローチャートである。
特別図柄待機処理のフローチャートである。
大当たり判定処理のフローチャートである。
変動パターン選択処理の第１のフローチャートである。
変動パターン選択処理の第２のフローチャートである。
特別図柄変動中処理のフローチャートである。
特別図柄確定処理のフローチャートである。
遊技状態管理処理のフローチャートである。
遊技状態リセット処理のフローチャートである。
特別電動役物処理のフローチャートである。
Ｖ開閉部材動作処理のフローチャートである。
遊技状態設定処理のフローチャートである。
Ｖ領域センサ検出処理のフローチャートである。
保留球数処理のフローチャートである。
サブ制御メイン処理を示すフローチャートである。
サブ側タイマ割り込み処理のフローチャートである。
受信コマンド解析処理のフローチャートである。
先読み演出決定処理のフローチャートである。
事前判定情報記憶領域の構成を説明するための図である。
先読み演出パターン決定テーブルＴ５１の説明図である。
変動演出開始処理のフローチャートである。
基幹演出パターン決定テーブルＴ５２の説明図である。
チャンスアップ演出パターン決定テーブルＴ５３の説明図である。
変動演出中処理のフローチャートである。
表示制御処理のフローチャートである。
第１可動役物１４の移動態様を例示した説明図である。
第１可動役物１４の第２態様を例示した説明図である。
第２可動役物１５の第２態様を例示した説明図である。
枠可動役物６９の第２態様を例示した説明図である。
サブ表示画面６４の表示演出を例示した説明図である。
センサの位置を説明するための図である。
電源投入処理のフローチャートである。
電源断監視処理のフローチャートである。
サブ側ＲＡＭクリア処理のフローチャートである。
サブ側電源断復帰処理のフローチャートである。
ＲＡＭクリア時演出を説明するための図である。
電源断復帰時演出を説明するための図である。
役物エラー解除処理のフローチャートである。
可動役物原点復帰処理のフローチャートである。
可動役物初期動作処理のフローチャートである。
可動役物原点復帰動作１を説明するための図である。
可動役物原点復帰動作２を説明するための図である。
可動役物初期動作を説明するための図である。
可動役物以外の初期動作を説明するための図である。
リトライ動作を説明するための図である。
可動役物初期動作中の変動演出を説明するための図である。
エラー監視処理のフローチャートである。
エラー報知処理１のフローチャートである。
エラー報知処理２のフローチャートである。
エラー報知を説明するための図である。
可動役物のＬＥＤ演出を説明するための図である。
遊技領域の説明のための区分を示す説明図である。
センターユニットの上部構造を説明するための図である。
入賞口ユニット、および、センターユニットの左下部構造を示す正面図である。
入賞口ユニットを示す斜視図である。
入賞口ユニットの入球口を区別するための表示を示す説明図である。
センターユニットの左下部構造を示す斜視図である。
（Ａ）は補強ユニットを示す正面図であり、（Ｂ）は（Ａ）のＢ－Ｂ線断面図である。
（Ａ）は透明カバーユニットを示す正面図であり、（Ｂ）は（Ａ）のＢ－Ｂ線断面図である。
流路ユニットを示す正面図である。
流路ユニットを示す斜視図である。
障害釘の形状などの説明図である。
遊技機の背面図である。
主制御基板の実装面に実装される各種電子部品の配置の概要図などを示す図である。
主制御基板に形成される各種スルーホールの平面図、断面図および下面図の概略図である。
図８５の続きを示す概略図である。
図８４の領域Ａ１の拡大図である。
図８４の領域Ａ２の拡大図である。
図８４の領域Ａ３の拡大図（Ａ）、領域Ａ４の拡大図（Ｂ）である。
サブ制御基板および画像制御基板のＭＰＵ実装面に実装される各種電子部品の配置の概要図などを示す図である。
サブ制御基板および画像制御基板に形成される各種スルーホールの平面図、断面図および下面図の概略図である。
図９１の続きを示す概略図である。
図９０の領域Ｂの拡大図である。
図９０の領域Ｃの拡大図である。
電源基板の実装面に実装される各種電子部品の配置の概要図などを示す図である。
電源基板に形成される各種スルーホールの平面図、断面図および下面図の概略図である。
図９６の続きを示す概略図である。
払出制御基板の実装面に実装される各種電子部品の配置の概要図などを示す図である。
払出制御基板に形成される各種スルーホールの平面図、断面図および下面図の概略図である。
図９９の続きを示す概略図である。
【発明を実施するための形態】
【００１０】
＜第１実施形態＞
１．遊技機の構造

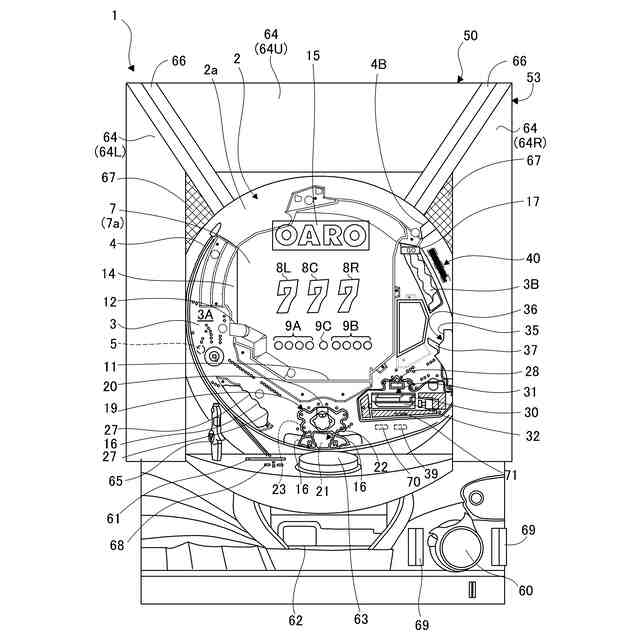

図１は、本発明の一実施形態としての遊技機１の正面図である。以下では、遊技機１の左右方向を、遊技機１に対面する遊技者から見た左右方向に一致させて説明する。また、遊技機１の前方向は、遊技機１から遊技者に向かう方向として説明し、遊技機１の後方向は、遊技者から遊技機１に向かう方向として説明する。
（【００１１】以降は省略されています）
