発明の名称遊技機
出願人株式会社サンセイアールアンドディ
代理人個人
主分類A63F 7/02 20060101AFI20250612BHJP(スポーツ;ゲーム;娯楽)
要約【課題】効率的な制御処理を実現することを目的とする。
【解決手段】CPUは、第1のレジスタおよび第2のレジスタとから構成される第1のペアレジスタに、RAMに記憶される遊技制御チップ情報のアドレス値をセットする第1のLD命令と、第3のレジスタに繰返数をセットする第2のLD命令と、第4のレジスタに遊技制御チップ情報をロードし、第1のペアレジスタのアドレス値を1加算する第3のLD命令と、シリアルポートのデータレジスタに、送信値である第4のレジスタの値をライトする第1のOUT命令と、RAMに記憶される枠送信サム値に、送信値である第4のレジスタの値を加算する第1のADD命令と、第1のOUT命令および第1のADD命令を繰返数だけ繰り返す第1のDJNZ命令と、を少なくとも実行する。

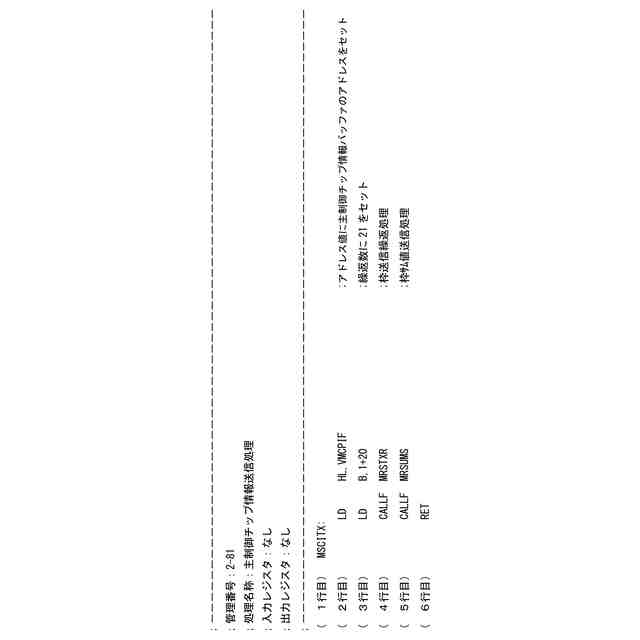

【選択図】図180
特許請求の範囲【請求項１】
遊技島に固定される外枠と、
前記外枠と開閉可能に取り付けられると共に、開口部を設けた前枠と、
前記前枠と開閉可能に取り付けられると共に、前記外枠と開閉可能に取り付けられる内枠と、
前記内枠に着脱可能に取り付けられると共に、前記開口部を介して視認可能な遊技領域が形成される遊技盤と、
前記遊技盤の下方の前記内枠に取り付けられ、前記遊技領域へ向かって遊技球を発射可能な発射装置と、
前記遊技盤の下方の前記内枠の後側に取り付けられる電源基板を収容する電源基板ボックスと、
前記遊技盤の後側に取り付けられ、遊技の進行を制御する遊技制御マイクロプロセッサが実装された遊技制御基板を収容する遊技制御基板ボックスと、
前記遊技盤の下方の前記内枠の後側であって、前記電源基板ボックスとは異なる位置に取り付けられ、前記遊技制御基板からのコマンドに基づいて各種制御を行う内枠側制御マイクロプロセッサが実装された内枠側制御基板を収容する内枠側制御基板ボックスと、
前記遊技盤の後側であって前記遊技制御基板ボックスとは異なる位置に取り付けられ、前記遊技制御基板からのコマンドに基づいて演出の進行を制御可能な演出制御マイクロプロセッサが実装された演出制御基板を収容する演出制御基板ボックスと、
を備える遊技機であって、
前記遊技制御マイクロプロセッサには、
ＣＰＵと、
前記ＣＰＵで実行するプログラム、および、前記プログラムにより参照される情報が格納されたＲＯＭと、
前記プログラムにより更新される情報を記憶可能なＲＡＭと、
データレジスタの内容をシリアル信号として前記内枠側制御基板へ出力するシリアルポートと、
が少なくとも内蔵され、
前記ＣＰＵは、
１バイトの複数の汎用レジスタ
を少なくとも有し、
前記ＣＰＵは、
前記複数の汎用レジスタのうち第１のレジスタおよび第２のレジスタとから構成される第１のペアレジスタに、前記ＲＡＭに記憶される遊技制御チップ情報のアドレス値をセットする第１のＬＤ命令と、
前記複数の汎用レジスタのうち第３のレジスタに、繰返数をセットする第２のＬＤ命令と、
前記複数の汎用レジスタのうち第４のレジスタに、前記第１のペアレジスタのアドレス値が示す内容である前記遊技制御チップ情報をロードし、前記第１のペアレジスタのアドレス値を１加算する第３のＬＤ命令と、
前記データレジスタに、送信値である前記第４のレジスタの値をライトする第１のＯＵＴ命令と、
前記ＲＡＭに記憶される枠送信サム値に、送信値である前記第４のレジスタの値を加算する第１のＡＤＤ命令と、
前記第１のＯＵＴ命令および前記第１のＡＤＤ命令を前記繰返数だけ繰り返す第１のＤＪＮＺ命令と、
前記繰返数だけ繰り返したあと、前記第４のレジスタに、前記枠送信サム値をロードする第５のＬＤ命令と、
前記データレジスタに、送信値である前記第４のレジスタの値をライトする第２のＯＵＴ命令と、
前記第２のＯＵＴ命令のあと、前記枠送信サム値をゼロクリアする第１のクリア命令と、
から少なくとも構成される遊技制御チップ情報送信処理を、前記遊技機の電源が投入されてから最初のタイマ割り込み処理を実行するまでに実行する、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ遊技機などの遊技機に関する。
続きを表示（約 5,700 文字）【背景技術】
【０００２】
従来、始動口への遊技球の入賞を契機として遊技の制御処理を行う遊技機が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６２８５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、効率的な制御処理については改良の余地があった。
【０００５】
本発明は、上述した課題を解決するためになされたものであり、効率的な制御処理を実現することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の適用例として実現することが可能である。なお、本欄における括弧内の参照符号や補足説明等は、本発明の理解を助けるために、後述する実施形態との対応関係を示したものであって、本発明を何ら限定するものではない。
【０００７】
［適用例１］
遊技島に固定される外枠（５１）と、
前記外枠と開閉可能に取り付けられると共に、開口部（５４）を設けた前枠（５３）と、
前記前枠と開閉可能に取り付けられると共に、前記外枠と開閉可能に取り付けられる内枠（５２）と、
前記内枠に着脱可能に取り付けられると共に、前記開口部を介して視認可能な遊技領域（３）が形成される遊技盤（２）と、
前記遊技盤の下方の前記内枠に取り付けられ、前記遊技領域へ向かって遊技球を発射可能な発射装置（１１２）と、
前記遊技盤の下方の前記内枠の後側に取り付けられる電源基板（１６２）を収容する電源基板ボックス（４５０）と、
前記遊技盤の後側に取り付けられ、遊技の進行を制御する遊技制御マイクロプロセッサ（８１）が実装された遊技制御基板（８０）を収容する遊技制御基板ボックス（４３０）と、
前記遊技盤の下方の前記内枠の後側であって、前記電源基板ボックスとは異なる位置に取り付けられ、前記遊技制御基板からのコマンドに基づいて各種制御を行う内枠側制御マイクロプロセッサ（１０９）が実装された内枠側制御基板（１１０）を収容する内枠側制御基板ボックス（４４０）と、
前記遊技盤の後側であって前記遊技制御基板ボックスとは異なる位置に取り付けられ、前記遊技制御基板からのコマンドに基づいて演出の進行を制御可能な演出制御マイクロプロセッサ（９１）が実装された演出制御基板（９０）を収容する演出制御基板ボックス（４２０）と、
を備える遊技機（１）であって、
前記遊技制御マイクロプロセッサには、
ＣＰＵ（８２）と、
前記ＣＰＵで実行するプログラム、および、前記プログラムにより参照される情報が格納されたＲＯＭ（８３）と、
前記プログラムにより更新される情報を記憶可能なＲＡＭ（８４）と、
データレジスタの内容をシリアル信号として前記内枠側制御基板へ出力するシリアルポート（８９ｃ）と、
が少なくとも内蔵され、
前記ＣＰＵは、
１バイトの複数の汎用レジスタ
を少なくとも有し、
前記ＣＰＵは、
前記複数の汎用レジスタのうち第１のレジスタ（Ｈレジスタ）および第２のレジスタ（Ｌレジスタ）とから構成される第１のペアレジスタ（ＨＬレジスタ）に、前記ＲＡＭに記憶される遊技制御チップ情報（主制御チップ情報バッファ）のアドレス値（ＶＭＣＰＩＦ：２１、１＋８＋１＋３＋８）をセットする第１のＬＤ命令（図１８０の主制御チップ情報送信処理における２行目のＬＤ命令）と、
前記複数の汎用レジスタのうち第３のレジスタ（Ｂレジスタ）に、繰返数（１＋２０、つまり２１）をセットする第２のＬＤ命令（図１８０の主制御チップ情報送信処理における３行目のＬＤ命令）と、
前記複数の汎用レジスタのうち第４のレジスタ（Ａレジスタ）に、前記第１のペアレジスタ（ＨＬレジスタ）のアドレス値が示す内容である前記遊技制御チップ情報をロードし、前記第１のペアレジスタ（ＨＬレジスタ）のアドレス値を１加算する第３のＬＤ命令（図１７８の枠送信繰返処理における２行目のＬＤＩＮ命令）と、
前記データレジスタ（ＳＣＵ０データレジスタ）に、送信値である前記第４のレジスタ（Ａレジスタ）の値をライトする第１のＯＵＴ命令（図１７７の枠送信処理における２行目のＯＵＴ命令）と、
前記ＲＡＭに記憶される枠送信サム値（ＷＲＴＳＵＭ：００Ｈ～ＦＦＨ）に、送信値である前記第４のレジスタ（Ａレジスタ）の値を加算する第１のＡＤＤ命令（図１７７の枠送信処理における３行目のＡＤＤＱ命令）と、
前記第１のＯＵＴ命令および前記第１のＡＤＤ命令を前記繰返数だけ繰り返す第１のＤＪＮＺ命令（図１７８の枠送信繰返処理における４行目のＤＪＮＺ命令）と、
前記繰返数だけ繰り返したあと、前記第４のレジスタ（Ａレジスタ）に、前記枠送信サム値をロードする第５のＬＤ命令（図１５１の枠サム値送信処理における２行目のＬＤＱ命令）と、
前記データレジスタに、送信値である前記第４のレジスタ（Ａレジスタ）の値をライトする第２のＯＵＴ命令（図１５１の枠サム値送信処理における３行目のＯＵＴ命令）と、
前記第２のＯＵＴ命令のあと、前記枠送信サム値をゼロクリアする第１のクリア命令（図１５１の枠サム値送信処理における４行目のＣＬＲＱ命令）と、
から少なくとも構成される遊技制御チップ情報送信処理（図１８０の主制御チップ情報送信処理）を、前記遊技機の電源が投入されてから最初のタイマ割り込み処理（図１６のメイン側タイマ割り込み処理である図１３９および図１４０のタイマＩＮＴ処理）を実行するまでに実行する、
ことを特徴とする遊技機。
【発明の効果】
【０００８】
本発明によれば、効率的な制御処理を実現することができる。
【図面の簡単な説明】
【０００９】

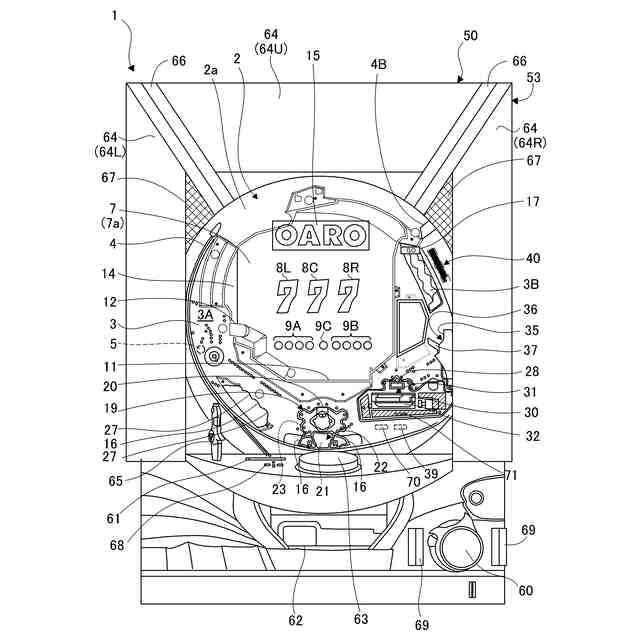

遊技機の正面図である。

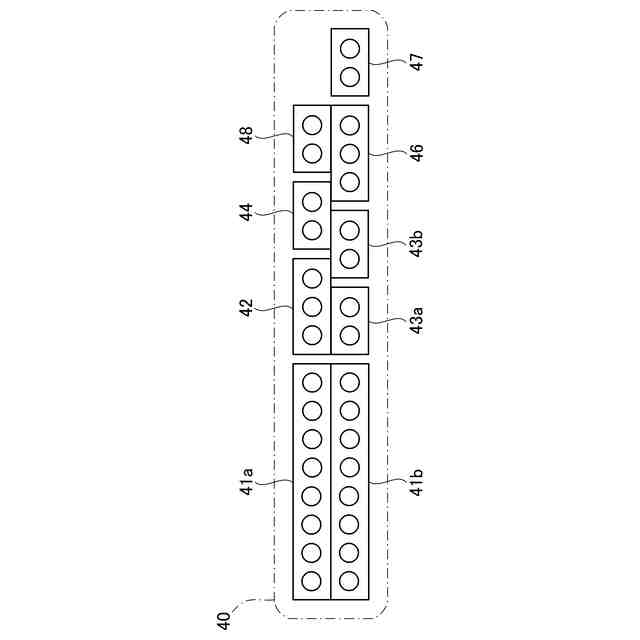

表示器類の拡大図である。

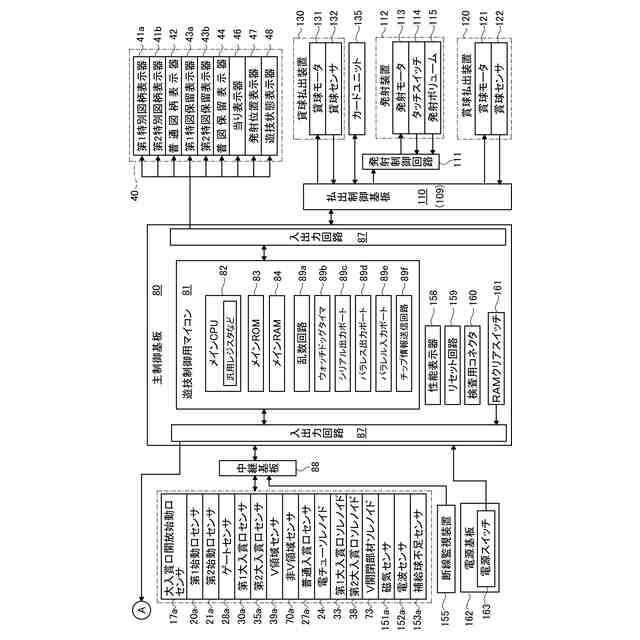

遊技機の主制御基板側の電気的な構成を示すブロック図である。

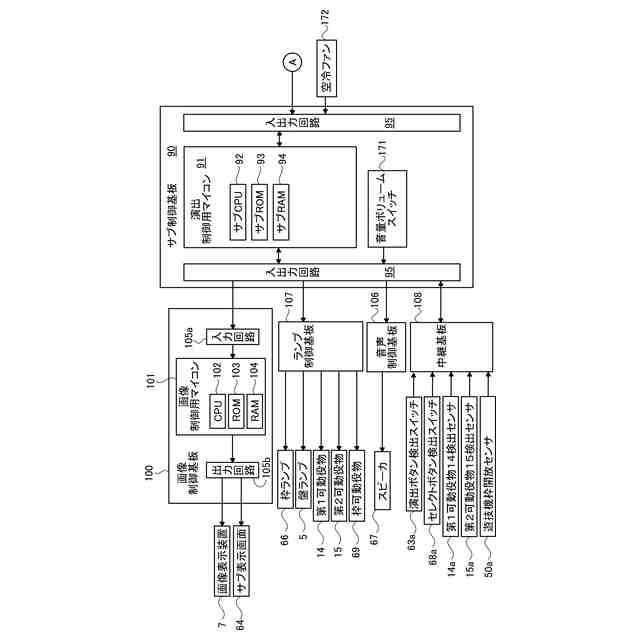

遊技機のサブ制御基板側の電気的な構成を示すブロック図である。

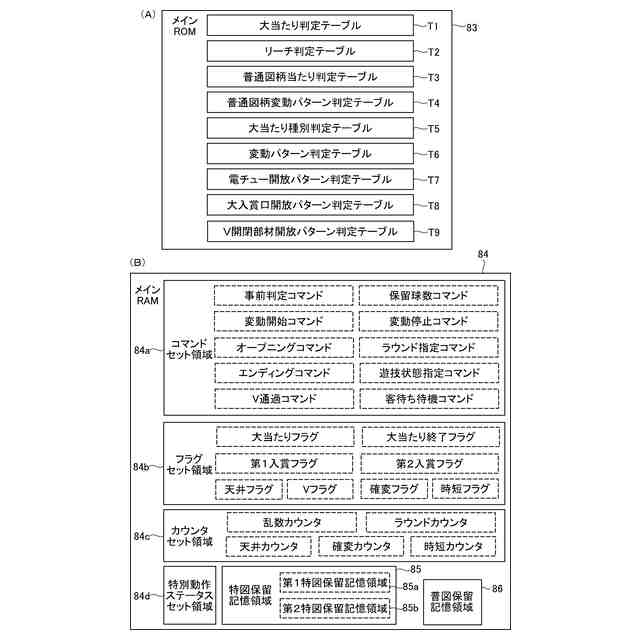

メインＲＯＭおよびメインＲＡＭを説明するための図である。
サブＲＯＭおよびサブＲＡＭを説明するための図である。

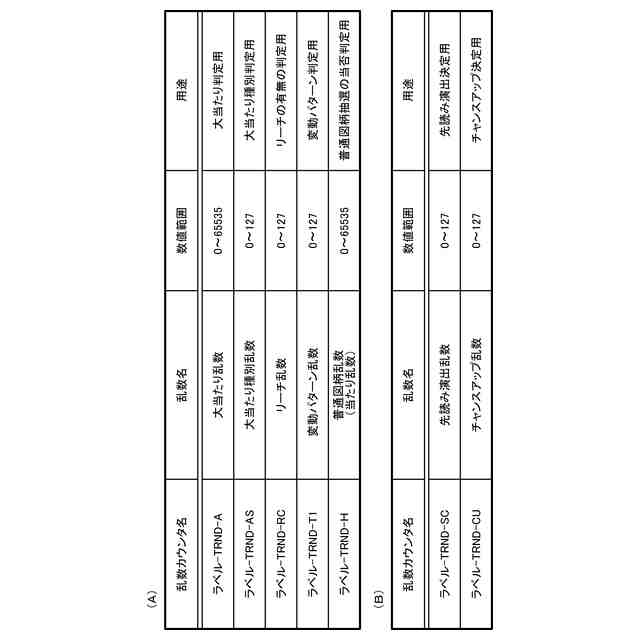

遊技機において使用される各種の乱数を説明するための図である。
判定テーブルＴ１～Ｔ４を説明するための図である。

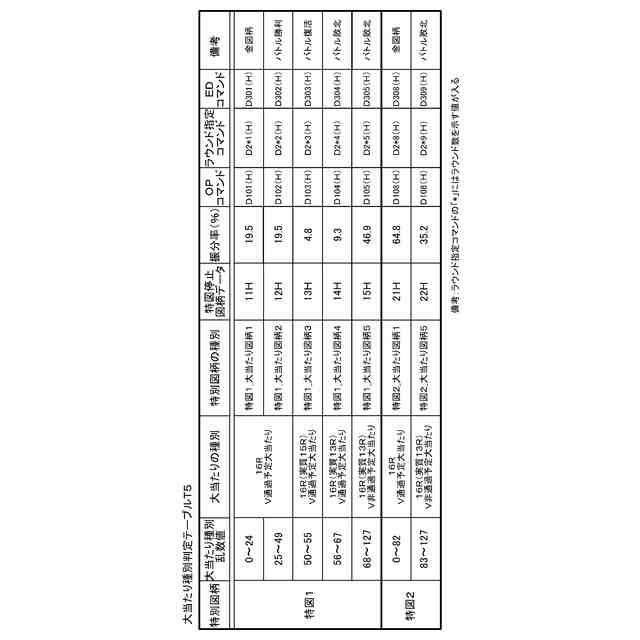

大当たり種別判定テーブルＴ５の説明図である。
非時短状態時の変動パターン判定テーブルＴ６の説明図である。
時短状態時の変動パターン判定テーブルＴ６の説明図である。
電チュー開放パターン判定テーブルＴ７の説明図である。
大入賞口開放パターン判定テーブルＴ８の説明図である。
Ｖ開閉部材開放パターン判定テーブルＴ９の説明図である。
主制御メイン処理のフローチャートである。
メイン側タイマ割り込み処理のフローチャートである。
始動口センサ検出処理のフローチャートである。
特図２事前判定処理のフローチャートである。
特図１事前判定処理のフローチャートである。
普通動作処理のフローチャートである。
特別動作処理のフローチャートである。
特別図柄待機処理のフローチャートである。
大当たり判定処理のフローチャートである。
変動パターン選択処理の第１のフローチャートである。
変動パターン選択処理の第２のフローチャートである。
特別図柄変動中処理のフローチャートである。
特別図柄確定処理のフローチャートである。
遊技状態管理処理のフローチャートである。
遊技状態リセット処理のフローチャートである。
特別電動役物処理のフローチャートである。
Ｖ開閉部材動作処理のフローチャートである。
遊技状態設定処理のフローチャートである。
Ｖ領域センサ検出処理のフローチャートである。
保留球数処理のフローチャートである。
サブ制御メイン処理を示すフローチャートである。
サブ側タイマ割り込み処理のフローチャートである。
受信コマンド解析処理のフローチャートである。
先読み演出決定処理のフローチャートである。
事前判定情報記憶領域の構成を説明するための図である。
先読み演出パターン決定テーブルＴ５１の説明図である。
変動演出開始処理のフローチャートである。
基幹演出パターン決定テーブルＴ５２の説明図である。
チャンスアップ演出パターン決定テーブルＴ５３の説明図である。
変動演出中処理のフローチャートである。
表示制御処理のフローチャートである。
第１可動役物１４の移動態様を例示した説明図である。
第１可動役物１４の第２態様を例示した説明図である。
第２可動役物１５の第２態様を例示した説明図である。
枠可動役物６９の第２態様を例示した説明図である。
サブ表示画面６４の表示演出を例示した説明図である。
センサの位置を説明するための図である。
電源投入処理のフローチャートである。
電源断監視処理のフローチャートである。
サブ側ＲＡＭクリア処理のフローチャートである。
サブ側電源断復帰処理のフローチャートである。
ＲＡＭクリア時演出を説明するための図である。
電源断復帰時演出を説明するための図である。
役物エラー解除処理のフローチャートである。
可動役物原点復帰処理のフローチャートである。
可動役物初期動作処理のフローチャートである。
可動役物原点復帰動作１を説明するための図である。
可動役物原点復帰動作２を説明するための図である。
可動役物初期動作を説明するための図である。
可動役物以外の初期動作を説明するための図である。
リトライ動作を説明するための図である。
可動役物初期動作中の変動演出を説明するための図である。
エラー監視処理のフローチャートである。
エラー報知処理１のフローチャートである。
エラー報知処理２のフローチャートである。
エラー報知を説明するための図である。
可動役物のＬＥＤ演出を説明するための図である。
遊技領域の説明のための区分を示す説明図である。
センターユニットの上部構造を説明するための図である。
入賞口ユニット、および、センターユニットの左下部構造を示す正面図である。
入賞口ユニットを示す斜視図である。
入賞口ユニットの入球口を区別するための表示を示す説明図である。
センターユニットの左下部構造を示す斜視図である。
（Ａ）は補強ユニットを示す正面図であり、（Ｂ）は（Ａ）のＢ－Ｂ線断面図である。
（Ａ）は透明カバーユニットを示す正面図であり、（Ｂ）は（Ａ）のＢ－Ｂ線断面図である。
流路ユニットを示す正面図である。
流路ユニットを示す斜視図である。
障害釘の形状などの説明図である。
遊技機の背面図である。
主制御基板の実装面に実装される各種電子部品の配置の概要図などを示す図である。
主制御基板に形成される各種スルーホールの平面図、断面図および下面図の概略図である。
図８５の続きを示す概略図である。
図８４の領域Ａ１の拡大図である。
図８４の領域Ａ２の拡大図である。
図８４の領域Ａ３の拡大図（Ａ）、領域Ａ４の拡大図（Ｂ）である。
サブ制御基板および画像制御基板のＭＰＵ実装面に実装される各種電子部品の配置の概要図などを示す図である。
サブ制御基板および画像制御基板に形成される各種スルーホールの平面図、断面図および下面図の概略図である。
図９１の続きを示す概略図である。
図９０の領域Ｂの拡大図である。
図９０の領域Ｃの拡大図である。
電源基板の実装面に実装される各種電子部品の配置の概要図などを示す図である。
電源基板に形成される各種スルーホールの平面図、断面図および下面図の概略図である。
図９６の続きを示す概略図である。
払出制御基板の実装面に実装される各種電子部品の配置の概要図などを示す図である。
払出制御基板に形成される各種スルーホールの平面図、断面図および下面図の概略図である。
図９９の続きを示す概略図である。
