公開番号2025092569
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025052205,2022064825
出願日2025-03-26,2022-04-08
発明の名称遊技機
出願人株式会社大一商会
代理人
主分類A63F 7/02 20060101AFI20250612BHJP(スポーツ;ゲーム;娯楽)
要約【課題】複数設けられているアウト口を違和感なく表記することで興趣の低下を抑制させることが可能な遊技機を提供する。

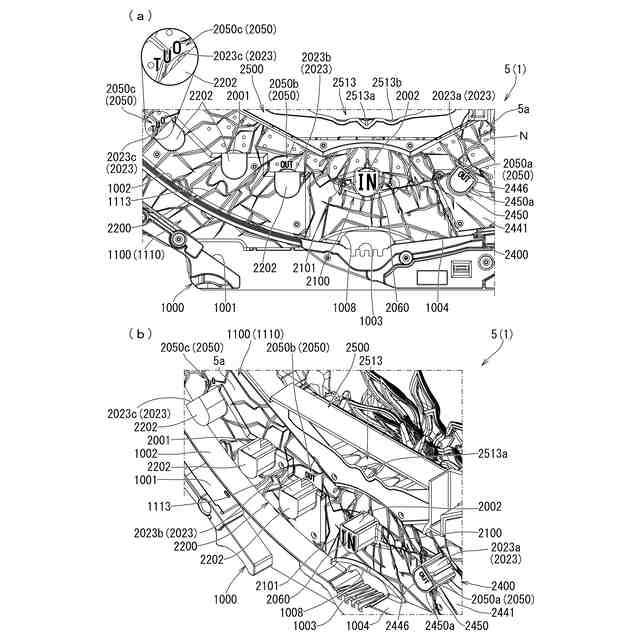

【解決手段】遊技領域5aを流下した遊技球が入球可能な一般入賞口2001と、遊技領域5aを流下した遊技球が入球可能なサブアウト口2023とを有する遊技盤5を備えたパチンコ機1であり、サブアウト口2023として、少なくとも第一アウト口2023aと第二アウト口2023bとを設け、遊技盤5には、第一アウト口2023aに対応する第一アウト口表記2050aと、第二アウト口2023bに対応する第二アウト口表記2050bとを設け、第一アウト口表記2050aと第二アウト口表記2050bとを異なる大きさで設ける。
【選択図】図347
特許請求の範囲【請求項１】
遊技領域を流下した遊技球が入球可能な入賞口と、前記遊技領域を流下した遊技球が前記遊技領域の下部で入球可能なアウト口と、前記アウト口より上方で入球可能なサブアウト口を有する遊技盤を備えた遊技機であって、
前記サブアウト口の近傍には、前記サブアウト口が入賞口でないことを示すアウト表記部が設けられ、
前記アウト表記部は、シール体に印刷されており、
前記シール体の後方には発光手段を設け、
前記アウト表記部は、少なくとも、表記の主体となる表記本体部と該表記本体部の周縁に接して設けられている表記周縁部と、を有して文字あるいは記号が形成されたものであり、
前記表記周縁部は、前記アウト表記部より外側の外側領域と装飾が異なり、
前記表記本体部は、前記外側領域に比べて透光度合いが低くなるように形成されてなり、
さらに、前記表記周縁部は、前記表記本体部とは異なる色で着色され、前記表記本体部と前記外側領域とが一体化しないように機能しうるものであり、
さらに、前記アウト表記部は、前記シール体の貼付面側からも視認可能である
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ぱちんこ遊技機（一般的に「パチンコ機」とも称する）のような遊技機に関するものである。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
パチンコ機のような遊技機には、打込まれた遊技球が流下する遊技領域に、遊技球の入球により所定の特典を付与する複数の入賞口と、遊技領域の下端において開口しており何れの入賞口にも入球しなかった遊技球を遊技領域から排出するアウト口と、が設けられている。この種の遊技機として、遊技領域の下端に設けられているアウト口の他に、遊技領域の途中にアウト口が複数設けられているものが知られている（例えば、特許文献１）。
【０００３】
しかしながら、アウト口が複数設けられていると、入賞口とアウト口との区別が付き難くなり、遊技者によってはアウト口を入賞口と勘違いして、入球したのに特典が付与されないことで苛立ちを覚え、遊技に対する興趣を低下させてしまう恐れがあった。このような問題に対して、アウト口であることを表記することが考えられるが、アウト口の表記が目立つと、遊技者に対して違和感を与えてしまい、遊技に対する興趣を低下させてしまう恐れがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１３６１３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明は、上記の実情に鑑み、アウト口の表記により興趣の低下を抑制させることが可能な遊技機の提供を課題とするものである。
【課題を解決するための手段】
【０００６】
本発明は、
遊技領域を流下した遊技球が入球可能な入賞口と、前記遊技領域を流下した遊技球が前記遊技領域の下部で入球可能なアウト口と、前記アウト口より上方で入球可能なサブアウト口を有する遊技盤を備えた遊技機であって、
前記サブアウト口の近傍には、前記サブアウト口が入賞口でないことを示すアウト表記部が設けられ、
前記アウト表記部は、シール体に印刷されており、
前記シール体の後方には発光手段を設け、
前記アウト表記部は、少なくとも、表記の主体となる表記本体部と該表記本体部の周縁に接して設けられている表記周縁部と、を有して文字あるいは記号が形成されたものであり、
前記表記周縁部は、前記アウト表記部より外側の外側領域と装飾が異なり、
前記表記本体部は、前記外側領域に比べて透光度合いが低くなるように形成されてなり、
さらに、前記表記周縁部は、前記表記本体部とは異なる色で着色され、前記表記本体部と前記外側領域とが一体化しないように機能しうるものであり、
さらに、前記アウト表記部は、前記シール体の貼付面側からも視認可能である
ことを特徴とする。
また、本発明とは別発明として以下の手段を参考的に開示する。
手段１：
遊技領域を流下した遊技球が入球可能で、入球することで得点を付与する入賞口と、前記遊技領域を流下した遊技球が入球可能なアウト口とを有する遊技盤を備えた遊技機であって、
前記アウト口として、少なくとも第一アウト口と第二アウト口とが設けられ、
前記遊技盤には、前記第一アウト口に対応する第一アウト表記と、前記第二アウト口に対応する第二アウト表記とが設けられており、
前記第一アウト表記と前記第二アウト表記は、異なる大きさで設けられてている
ことを特徴とする。
【０００７】
ここで、「入賞口」としては、「遊技領域内において常時開口している一般入賞口」、「遊技領域内において常時開口しており、遊技球の入球による所定の特典として遊技者が有利となる有利遊技状態を発生させるか否かの特別抽選が行われる始動入賞口（始動口）」、「遊技領域内における特定の受入口（チャッカー）に遊技球が入球することで、遊技領域内において、所定の特典として遊技球の入球が可能となる可変入賞口（可変始動口、役物入賞口、等）」、「遊技領域内における特定領域（ゲート、スルーチャッカー、等）を遊技球が通過することで抽選される普通抽選結果に応じて、所定の特典として遊技球の入球が可能となる可変入賞口（可変始動口、役物入賞口、等）」、「遊技領域内における特定領域（例えば、ゲート、チャッカー、等）を遊技球が通過することで抽選される普通抽選結果に応じて、所定の特典として遊技球の入球が可能となり、遊技球の入球により所定の特典として遊技者が有利となる有利遊技状態を発生させるか否かの特別抽選が行われる可変始動入賞口（可変始動口）」、「役物入賞口に入球した遊技球が振分手段により振分けられて入球すると、所定の特典として遊技者が有利となる有利遊技状態を発生させるＶ入賞口」、「所定の特典としての遊技者が有利となる有利遊技状態として、所定のパターンで開閉して遊技球の入球が可能となる大入賞口や役物入賞口」、等が挙げられる。
【０００８】
また、第一アウト表記および第二アウト表記のような「アウト表記」としては、「英語（アルファベット）、日本語（片仮名、平仮名）、のような言語の文字からなるもの」、「模様、記号、ピクトグラム、のような図案からなるもの」、「負をイメージさせるような絵柄やキャラクタなどからなるもの」、等が挙げられる。また、アウト表記としては、「周囲の装飾や部材などとは透光性が異なるもの」、「周囲の装飾や部材などと光の反射率が異なるもの」、等が挙げられる。アウト表記を文字とする場合、横書きとしても良いし、縦書きとしても良いし、斜め書きとしても良い。更に、アウト表記は、シールに設けても良いし、装飾シートの装飾と一緒に印刷されていても良いし、入球口部材のような部材と一体成形されていても良い。
【０００９】
また、「異なる識別態様」としては、「アルファベットや片仮名のような文字が異なるもの」、「文字、記号、ピクトグラム、などの外観（意匠）が異なるもの」、「色彩が異なるもの」、「大きさが異なるもの」、「横書き、縦書き、斜め書き、のような文字列の方向が異なるもの」、「透光性が異なるもの」、「光の反射率が異なるもの」、「シールの貼付け、印刷、入球口部材との一体成形、などの形成態様が異なるもの」、等が挙げられる。
【００１０】
手段１の構成によると、遊技領域を流下した遊技球が入球可能な入賞口と、遊技領域を流下した遊技球が入球可能なアウト口とを有する遊技盤を備えた遊技機であって、アウト口として、少なくとも第一アウト口と第二アウト口とが設けられ、遊技盤には、第一アウト口に対応する第一アウト表記と、第二アウト口に対応する第二アウト表記とが設けられており、第一アウト表記と第二アウト表記は、異なる識別態様で設けられているものである。（［発明を実施するための形態］では、［３０．アウト口表記］の章、図３４６～図３４９等の記載を参照）
（【００１１】以降は省略されています）
