公開番号2025090804
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025042292,2024016321
出願日2025-03-17,2019-09-10
発明の名称遊技機
出願人株式会社三洋物産
代理人弁理士法人真明センチュリー
主分類A63F 7/02 20060101AFI20250610BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技領域の形成範囲を大きく確保することができる遊技機を提供すること。

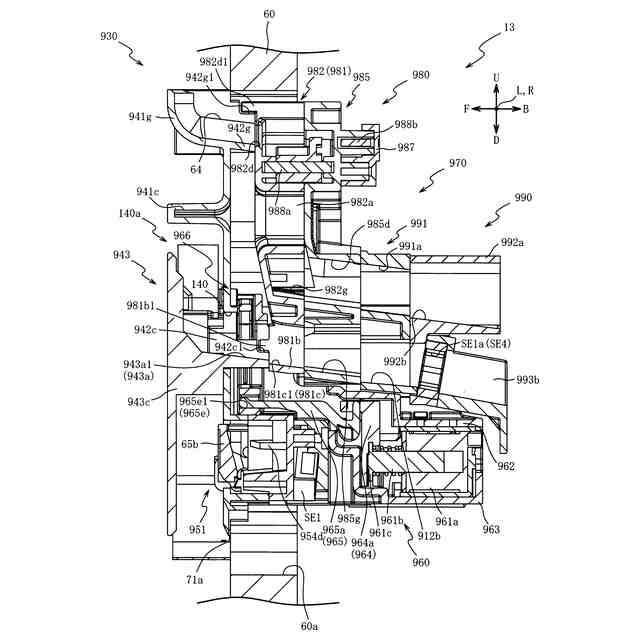

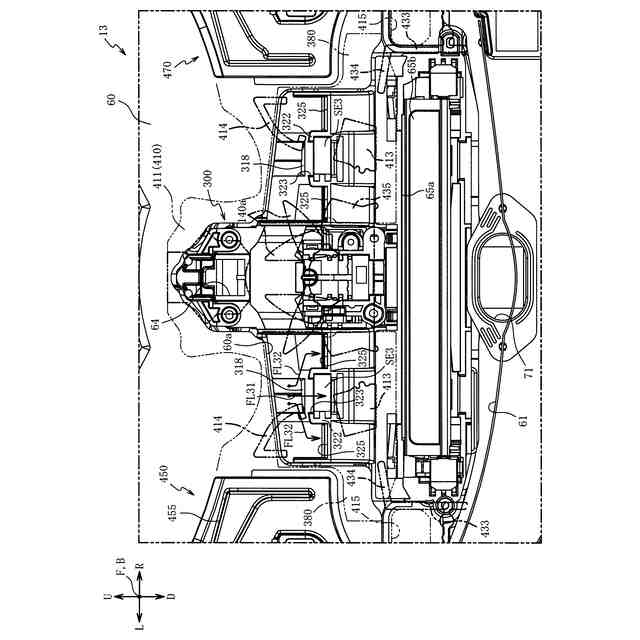

【解決手段】振分ユニット300がベース板60の前端面よりも後方において配設されるので、ベース板60の前端面よりも正面側において遊技球を案内する他の部材を配設することができることから、遊技領域の形成範囲を大きく確保することができる。更に、電動役物140aによって、検出装置SE3の検出孔SE1aに入球する遊技球の視認性が低下することを防止できる。また、検出装置SE3の検出孔SE1aから逸れて流下する遊技球を電動役物140aで隠すことができる。
【選択図】図35
特許請求の範囲【請求項１】
技盤本体と、その遊技盤本体の前端面よりも後方において複数の入球口に振り分ける態様で遊技球を流下可能に構成される流下手段と、を備える遊技機において、
前記遊技盤本体は、遊技球の流路を振り分ける釘を配設可能な配設領域と、釘の配設が不可能な非配設領域と、を備え、
前記流下手段は、遊技球の流下経路が、前記非配設領域の後方を含む範囲に配設されることを特徴とする遊技機。
続きを表示（約 200 文字）【請求項２】
前記複数の入球口は、第１入球口を備え、
前記第１入球口は、遊技領域に配設される可動役物と正面視で重ならないよう配置されることを特徴とする請求項１記載の遊技機。
【請求項３】
前記第１入球口から逸れて流下する遊技球の流下経路は、遊技領域に配設される可動役物と正面視で重なる位置に少なくとも一部が配置されることを特徴とする請求項１又は２に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機などの遊技機に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
パチンコ機等の遊技機において、左右に併設される第１入球口および第２入球口と、第１入球口または第２入球口へ向けて遊技球が流下可能に構成される振分流路と、を備える遊技機がある（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４４７４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した従来の遊技機では、遊技領域の形成範囲を大きく確保するという観点から改善の余地があるという問題点があった。本発明は、上記例示した問題点を解決するためになされたものであり、遊技領域の形成範囲を大きく確保することができる遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
この目的を達成するために請求項１記載の遊技機は、技盤本体と、その遊技盤本体の前端面よりも後方において複数の入球口に振り分ける態様で遊技球を流下可能に構成される流下手段と、を備える遊技機であって、前記遊技盤本体は、遊技球の流路を振り分ける釘を配設可能な配設領域と、釘の配設が不可能な非配設領域と、を備え、前記流下手段は、遊技球の流下経路が、前記非配設領域の後方を含む範囲に配設される。
【０００６】
請求項２記載の遊技機は、請求項１記載の遊技機において、前記複数の入球口は、第１入球口を備え、前記第１入球口は、遊技領域に配設される可動役物と正面視で重ならないよう配置される。
【０００７】
請求項３記載の遊技機は、請求項１又は２に記載の遊技機において、前記第１入球口から逸れて流下する遊技球の流下経路は、遊技領域に配設される可動役物と正面視で重なる位置に少なくとも一部が配置される。
【発明の効果】
【０００８】
請求項１記載の遊技機によれば、遊技領域の形成範囲を大きく確保することができる。
【０００９】
請求項２記載の遊技機によれば、請求項１記載の遊技機の奏する効果に加え、可動役物によって、第１入球口に入球する遊技球の視認性が低下することを防止できる。
【００１０】
請求項３記載の遊技機によれば、請求項１又は２に記載の遊技機の奏する効果に加え、第１入球口から逸れて流下する遊技球を可動役物で隠すことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
