公開番号2025089724
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204530
出願日2023-12-04
発明の名称カプセル型玩具
出願人株式会社夢屋
代理人個人,個人,個人,個人
主分類A63H 33/00 20060101AFI20250609BHJP(スポーツ;ゲーム;娯楽)
要約【課題】透明なカプセルの内部に液体を注入する場合において、視覚的な興趣を高めることができるカプセル型玩具を提供する。
【解決手段】カプセル型玩具10は、台座11と、台座11に連結される透明な蓋部材13と、台座11に固定される装飾体30と、台座11と蓋部材13との間の空間Sに液体を注入可能に構成された注入部21と、を備え、注入部21は、空間Sの内側に位置する第1開口21Aが第1開口21Aよりも空間Sの外側に位置する第2開口21Bよりも開口面積が大きい。
【選択図】図1
特許請求の範囲【請求項１】
装飾体を固定可能に構成された台座と、
前記台座に連結される透明な蓋部材と、
前記台座と前記蓋部材との間の空間に液体を注入可能に構成された注入部と、
を備え、
前記注入部は、前記空間の内側に位置する第１開口が前記第１開口よりも前記空間の外側に位置する第２開口よりも開口面積が大きい、
カプセル型玩具。
続きを表示（約 390 文字）【請求項２】
前記注入部は、前記空間の内側から外側に向けて開口面積が次第に小さくなるように構成されている、
請求項１に記載のカプセル型玩具。
【請求項３】
前記注入部は、前記空間の内側から外側に向けて次第に開口面積が縮小するテーパ形状を有する、
請求項２に記載のカプセル型玩具。
【請求項４】
前記注入部は、第１注入部と、前記第１注入部に隣接して設けられる第２注入部とを有し、
前記第１注入部は、前記第１開口を含み、前記空間の内側から外側に向けて次第に開口面積が縮小するテーパ形状を有し、
前記第２注入部は、前記空間の内側から外側に向けて次第に開口面積が縮小するテーパ形状を有し、
前記第１注入部のテーパ角度は、前記第２注入部のテーパ角度よりも大きい、
請求項３に記載のカプセル型玩具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カプセル型玩具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、透明なカプセルの内部で装飾体が動くことにより、視覚的な興趣を与えるカプセル型玩具が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１０３９８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、近年では、カプセルの内部に水などの液体を注入しスノードーム置物として鑑賞できるカプセル型玩具が提案されている。この場合、カプセル型玩具を組み立てたスノードーム置物の内部に気泡が残留したままだと、それを机等に載置した際に、その頭頂部に気泡が位置してしまい美的外観が損ねられる虞があった。
【０００５】
本発明は、このような事情に鑑みてなされたものであり、その目的は、透明なカプセルの内部に液体を注入する場合において、視覚的な興趣を高めることができるカプセル型玩具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面に係るカプセル型玩具は、装飾体を固定可能に構成された台座と、台座に連結される透明な蓋部材と、台座と蓋部材との間の空間に液体を注入可能に構成された注入部と、を備え、注入部は、空間の内側に位置する第１開口が第１開口よりも空間の外側に位置する第２開口よりも開口面積が大きい。
【発明の効果】
【０００７】
本発明によれば、透明なカプセルの内部に液体を注入する場合において、視覚的な興趣を高めることができる。
【図面の簡単な説明】
【０００８】
本実施形態のカプセル型玩具の概略構成を示す断面図である。
取り付け具の平面図である。

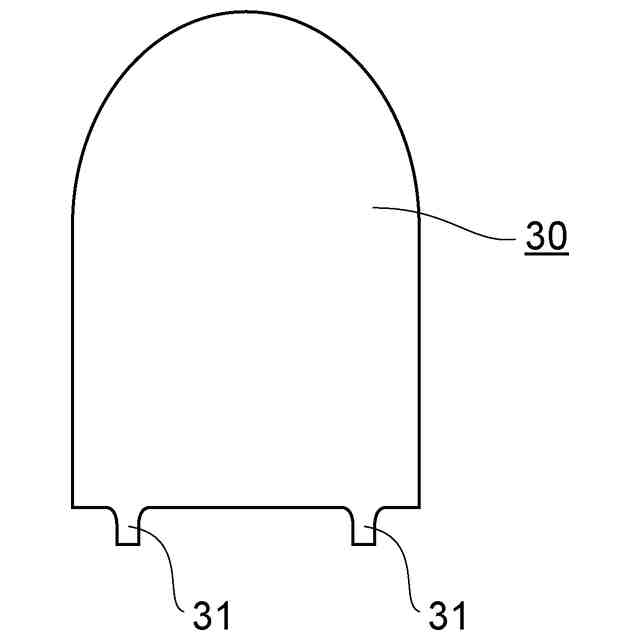

装飾体の一例を示す模式図である。

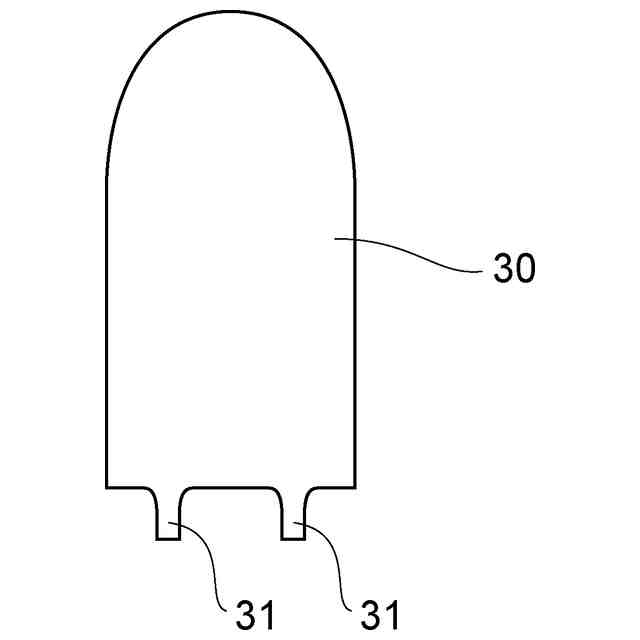

装飾体の一例を示す模式図である。
本実施形態のカプセル型玩具を組み付ける際の動作を説明するための図である。
本実施形態のカプセル型玩具を組み付ける際の動作を説明するための図である。
本実施形態のカプセル型玩具を組み付ける際の動作を説明するための図である。
本実施形態のカプセル型玩具を組み付ける際の動作を説明するための図である。
本実施形態のカプセル型玩具を組み付ける際の動作を説明するための図である。
本実施形態のカプセル型玩具を組み付ける際の動作を説明するための図である。
本実施形態のカプセル型玩具の作用を説明するための図である。
別の実施形態の取り付け具の概略構成を示す模式図である。
別の実施形態の取り付け具の概略構成を示す模式図である。
【発明を実施するための形態】
【０００９】
以下、カプセル型玩具の一実施形態について、図面を参照して説明する。
【００１０】
図１に示すように、カプセル型玩具１０は、台座１１と、台座１１に連結された取り付け具１２と、取り付け具１２を覆うように台座１１に連結された半球状をなす透明な蓋部材１３とを備える。
（【００１１】以降は省略されています）
