発明の名称遊技機
出願人株式会社ユニバーサルエンターテインメント
代理人個人
主分類A63F 5/04 20060101AFI20250523BHJP(スポーツ;ゲーム;娯楽)

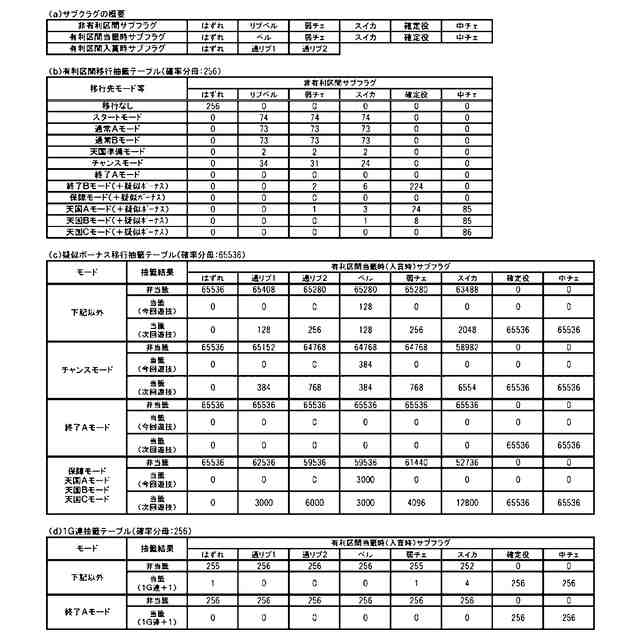

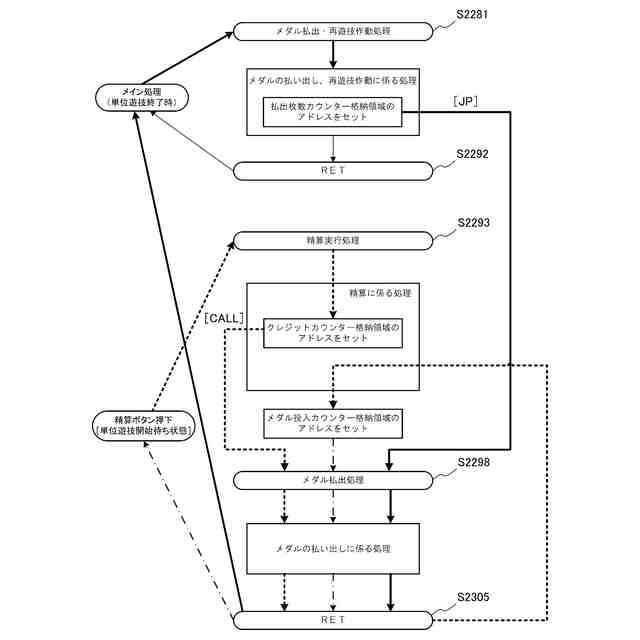

要約【課題】精算ボタンの押下や単位遊技の終了時で実行される遊技媒体の払出処理を共通化し、メインROMのプログラム領域の容量が圧迫されることを軽減することが可能な遊技機を提供する。
【解決手段】精算ボタンの押下によりメダルの払い出しを行うためのメダル払出処理を、単位遊技の終了時に実行されるメダルの払出処理にも使用することで、メダル払出処理の共通化を図る。また、精算ボタンが押下される場合には、クレジットカウンターとメダル投入カウンターにより記憶されたメダル枚数に基づいてメダル払出処理を行い、単位遊技の終了時には、払出枚数カウンターにより記憶されたメダル枚数に基づいてメダル払出処理を行うところ、各メダルカウンター格納領域の下位アドレスが入力パラメーとして、メダル払出処理に提供される。
【選択図】図203
特許請求の範囲【請求項１】
中央処理装置、リードメモリ、及びリードライトメモリを含んだマイクロプロセッサを実装して遊技の進行を制御する遊技機であって、
前記中央処理装置は、メインレジスタ、及びサブレジスタを含むバンク０、及びバンク１と、を含んで構成され、
前記リードメモリは、遊技の進行に直接関与するプログラム、及びデータが記憶された第１記憶手段と、遊技の進行に直接関与しないプログラム、及びデータが記憶された第２記憶手段で構成され、
前記リードライトメモリは、遊技の進行に直接関与するデータを記憶するための第３記憶手段と、遊技の進行に直接関与しないデータを記憶するための第４記憶手段で構成され、
前記第３記憶手段、及び前記第４記憶手段は、作業領域とスタック領域で構成され、
前記第２記憶手段に記憶されたプログラムには、前記第１記憶手段に記憶されたプログラムから特定コール命令で呼び出されて処理を実行した後、必ず、特定リターン命令を実行して呼び出した前記第１記憶手段のプログラムに戻る特定サブルーチンがあり、
前記中央処理装置は、
前記特定コール命令を実行すると、前記バンク０から前記バンク１に切り替わり、
前記特定リターン命令を実行すると、前記バンク１から前記バンク０に切り替わり、
前記特定サブルーチンは、前記バンク０から前記バンク１に切り替わった後に処理を実行し、
前記特定サブルーチンを呼び出すサブルーチンは、前記第３記憶手段の作業領域の所定の範囲、及び前記第３記憶手段のスタック領域を初期化し、
前記特定サブルーチンは、前記第４記憶手段の作業領域の特定の範囲を初期化することを特徴とする遊技機。
続きを表示（約 180 文字）【請求項２】
前記サブルーチンが前記第３記憶手段の作業領域を初期化する所定の範囲は、状況によって異なるが前記第３記憶手段のスタック領域の全てを初期化することを特徴とする、請求項１に記載の遊技機。
【請求項３】
前記特定サブルーチンが前記第４記憶手段の作業領域を初期化する所定の範囲は、状況によって異なることを特徴とする請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】

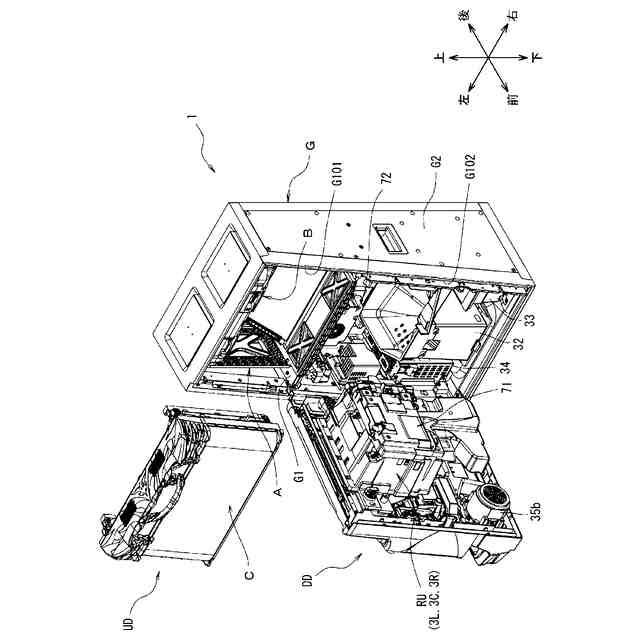

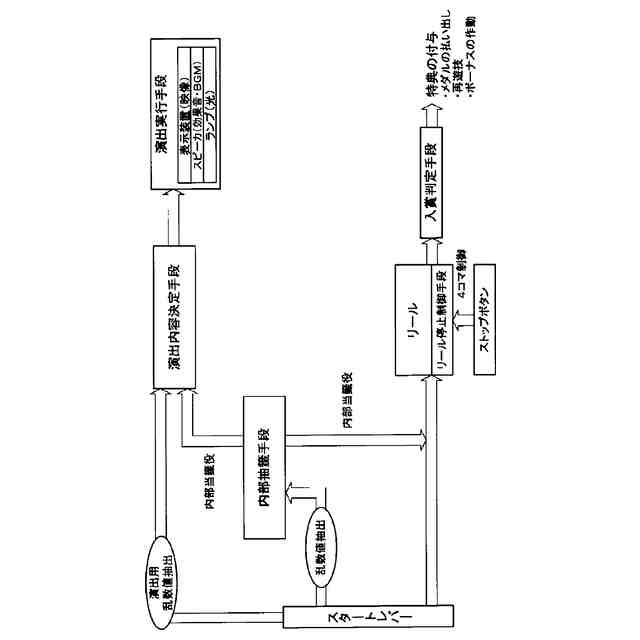

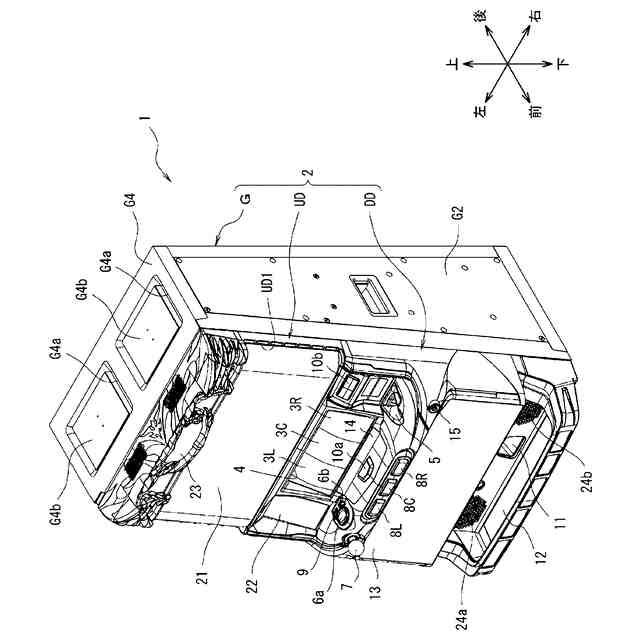

従来、複数の図柄が夫々の周面に配された複数のリールと、各リールに対応するように設けられ、各リールの周面に配された複数の図柄のうちの一部の図柄を遊技者が視認可能なように表示する複数の表示窓と、メダルが投入されていることを条件に、遊技者による操作（以下「開始操作」という）を検出すると、各リールの回転の開始を要求する信号を出力するスタートスイッチと、遊技者による操作（以下「停止操作」という）を検出すると、リールの種別に応じて当該リールの回転の停止を要求する信号を出力するストップスイッチと、スタートスイッチ及びストップスイッチにより出力された信号に基づいて、ステッピングモータの動作を制御し、各リールの回転及びその停止を行う制御部と、を備えたパチスロ機からなる遊技機が知られている。通常、このようなパチスロ機では、複数の表示窓により表示される図柄の組合せに基づいて、入賞か否かが判別され、入賞と判別されるとメダルがホッパーから払い出されてメダル受け部に貯留される。
【０００３】
このような遊技機のなかには、単位遊技開始待ち状態で精算ボタンが押下された際に実行される精算処理と、単位遊技の終了時で実行される払出処理が、別処理で実行される遊技機が開示されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１７０６０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
遊技媒体を払い出すことに関しては、精算処理と払出処理で違いはなく、共通処理部分が存在するものの、特許文献１のように、精算処理と払出処理が別処理となっていることは一般的であり、このような共通処理部分を有した別処理がそれぞれ記述されていることが、メインＲＯＭのプログラム領域を圧迫する要因の１つとなっている。
【０００６】
本発明は、上記のような点に鑑みてなされたものであり、単位遊技開始待ち状態での精算ボタンの押下や、単位遊技の終了時で実行される遊技媒体の払出処理を共通化し、メインＲＯＭのプログラム領域の容量が圧迫されることを軽減することが可能な遊技機を提供することを目的とする。
【０００７】
また、本発明は、精算ボタンの押下や単位遊技の終了時で実行される遊技媒体の払出処理を実行する際に、対象のカウンタの下位アドレスをセットすることで、メインＲＯＭのプログラム領域の容量が圧迫されることを軽減することが可能な遊技機を提供することを目的とする。
【０００８】
さらに、本発明は、払出処理の共通化を行うことにより、プログラムの構成や記述をより簡潔なものとすることができ、当該プログラムの開発効率やメンテナビリティを向上させることを目的とする。またさらに、本発明は、遊技者により実施される遊技に関連するプログラム及びデータの記憶エリア（遊技用エリア）と、遊技者が実際に行う遊技そのものには不要なプログラム及びデータの記憶エリア（他のエリア）を分けて管理することにより、遊技用エリアとして設定されている記憶領域の容量の圧迫を回避することを目的とする。また、使用領域内作業領域、使用領域外作業領域のそれぞれに関してメインＲＡＭの初期化を行うことができる、より小さなサイズのプログラムを備える遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を達成するため、本発明は、以下の遊技機を提供する。
【００１０】
本発明の第１の実施態様に係る発明は、下記の構成を有する。

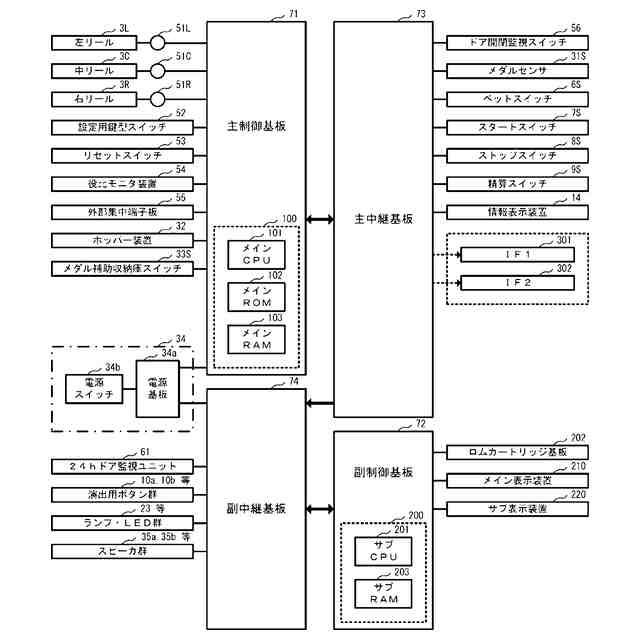

中央処理装置（例えば、メインＣＰＵ２１０１）、リードメモリ（例えば、メインＲＯＭ２１０２）、及びリードライトメモリ（例えば、メインＲＡＭ２１０３）を含んだマイクロプロセッサ（例えば、マイクロプロセッサ２１００）を実装して遊技の進行を制御する遊技機であって、
前記中央処理装置は、メインレジスタ、及びサブレジスタを含むバンク０、及びバンク１と、を含んで構成され、
前記リードメモリは、遊技の進行に直接関与するプログラム、及びデータが記憶された第１記憶手段（例えば、使用領域内ＲＯＭエリア２２０２ａ）と、遊技の進行に直接関与しないプログラム、及びデータが記憶された第２記憶手段（例えば、使用領域外ＲＯＭエリア２２０２ｂ）で構成され、
前記リードライトメモリは、遊技の進行に直接関与するデータを記憶するための第３記憶手段（例えば、使用領域内ＲＡＭエリア２２０３ａ）と、遊技の進行に直接関与しないデータを記憶するための第４記憶手段（例えば、使用領域外ＲＡＭエリア２２０３ｂ）で構成され、
前記第３記憶手段、及び前記第４記憶手段は、作業領域とスタック領域で構成され、
前記第２記憶手段に記憶されたプログラムには、前記第１記憶手段に記憶されたプログラムから特定コール命令（例えば、「ＣＡＬＬＥＸ」）で呼び出されて処理を実行した後、必ず、特定リターン命令（例えば、「ＲＥＴＥＸ」）を実行して呼び出した前記第１記憶手段のプログラムに戻る特定サブルーチンがあり、
前記中央処理装置は、
前記特定コール命令を実行すると、前記バンク０から前記バンク１に切り替わり、
前記特定リターン命令を実行すると、前記バンク１から前記バンク０に切り替わり、
前記特定サブルーチンは、前記バンク０から前記バンク１に切り替わった後に処理を実行し、
前記特定サブルーチンを呼び出すサブルーチンは、前記第３記憶手段の作業領域の所定の範囲、及び前記第３記憶手段のスタック領域を初期化し、
前記特定サブルーチンは、前記第４記憶手段の作業領域の特定の範囲を初期化することを特徴とする遊技機。
（【００１１】以降は省略されています）
