公開番号2025077852
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190354
出願日2023-11-07
発明の名称遊技機
出願人株式会社藤商事
代理人弁理士法人テクノピア国際特許事務所
主分類A63F 7/02 20060101AFI20250512BHJP(スポーツ;ゲーム;娯楽)
要約【課題】トップビュー型のLEDを適切に配置する。
【解決手段】遊技機は、複数のLEDと、複数のLEDが配置される基板と、を備え、LEDは、基板に対して発光面が略並行となるように配置され、基板において全てのLEDが同じ向きに配置される。
【選択図】図41
特許請求の範囲【請求項１】
複数のＬＥＤと、
複数の前記ＬＥＤが配置される基板と、
を備え、
前記ＬＥＤは、前記基板に対して発光面が略並行となるように配置され、
前記基板において全ての前記ＬＥＤが同じ向きに配置される
遊技機。
続きを表示（約 99 文字）【請求項２】
前記基板に配置される全ての前記ＬＥＤは、アノード端子とカソード端子とを結ぶ直線が前記基板の長手方向に対して略直交するように配置される
請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は遊技機に係るものである。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
遊技機では、遊技の進行に関する情報を表示する表示装置、所定期間の遊技履歴情報を表示する計測表示装置、遊技の進行に合わせた演出に用いられる演出ランプ等にはＬＥＤ（Light Emitting Diode）を用いられている。
【先行技術文献】
【特許文献】
【０００３】
特許第６９４０６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記したようなＬＥＤは、同一の基板に複数配置されることがある。そして、発光面が基板に対して平行となるトップビュー型のＬＥＤでは、光が基板に対して垂直に発射されるため、基板に対してどのような向きに配置しても演出上の問題は発生しない。
しかしながら、トップビュー型のＬＥＤの配置によっては、製造時の負担が大きくなったり、実際に基板が遊技機に配置された際に基板の故障が発生しやすくなったりすることも考えられる。
【０００５】
そこで、本発明では、トップビュー型のＬＥＤを適切に配置することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る遊技機は、複数のＬＥＤと、複数の前記ＬＥＤが配置される基板と、を備え、前記ＬＥＤは、前記基板に対して発光面が略並行となるように配置され、前記基板において全ての前記ＬＥＤが同じ向きに配置される。
【発明の効果】
【０００７】
本発明によれば、トップビュー型のＬＥＤを適切に配置することができる。
【図面の簡単な説明】
【０００８】

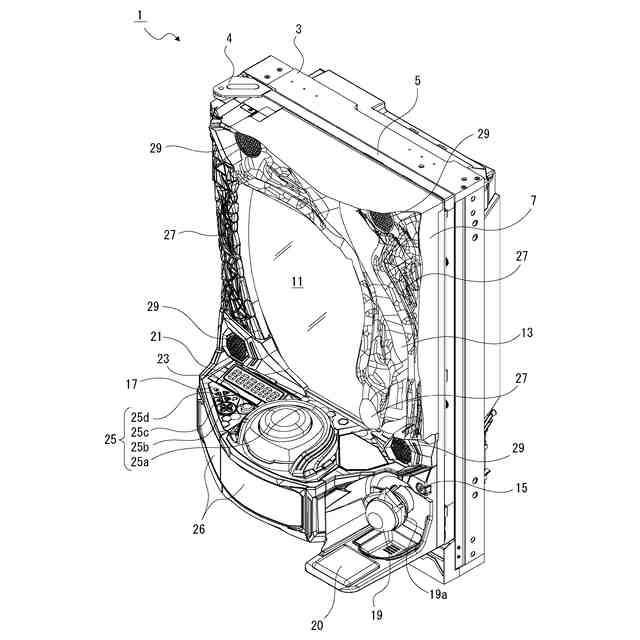

遊技機の外観を示す斜視図である。

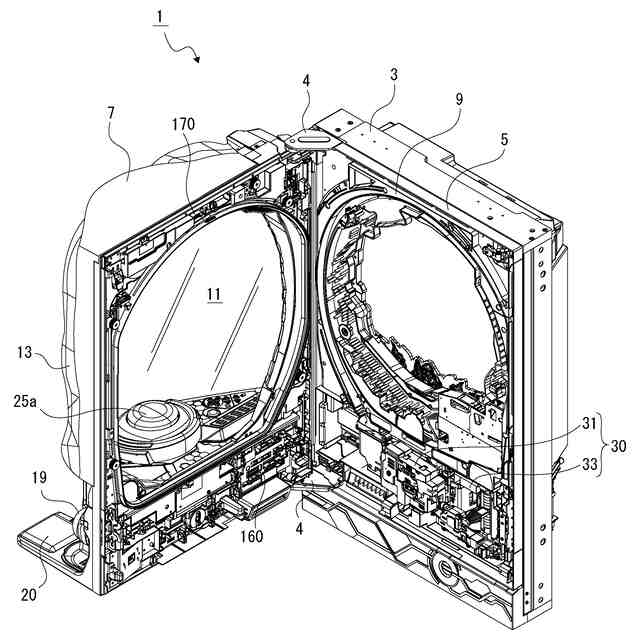

遊技機において前枠を開放したときの斜視図である。

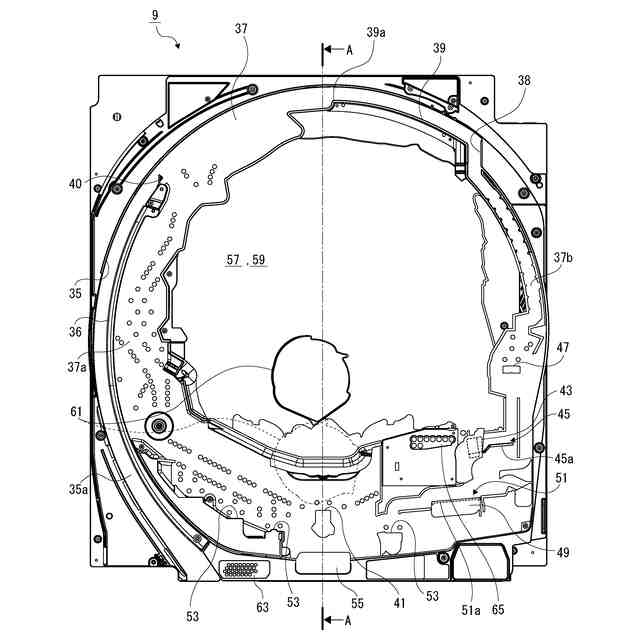

遊技盤の正面図である。

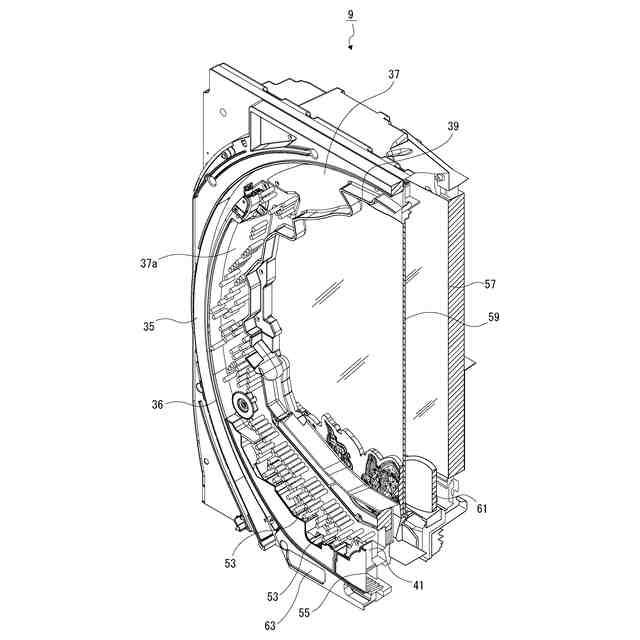

遊技盤の断面斜視図である。

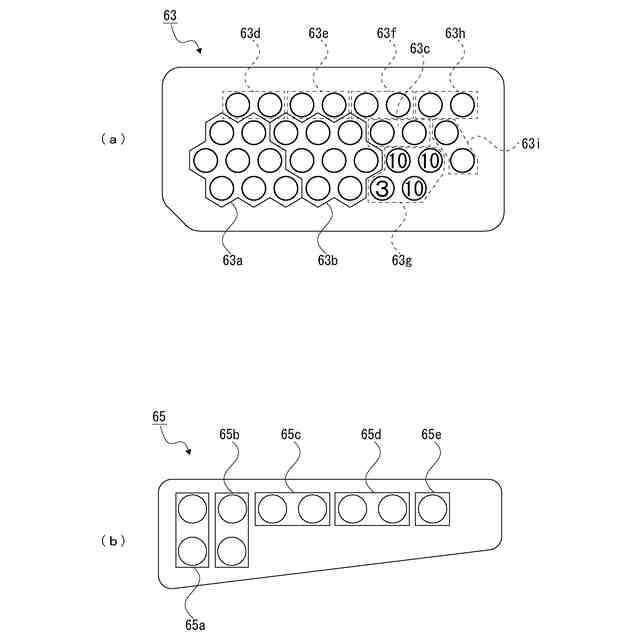

メイン表示器及び第４図柄表示器を説明する図である。

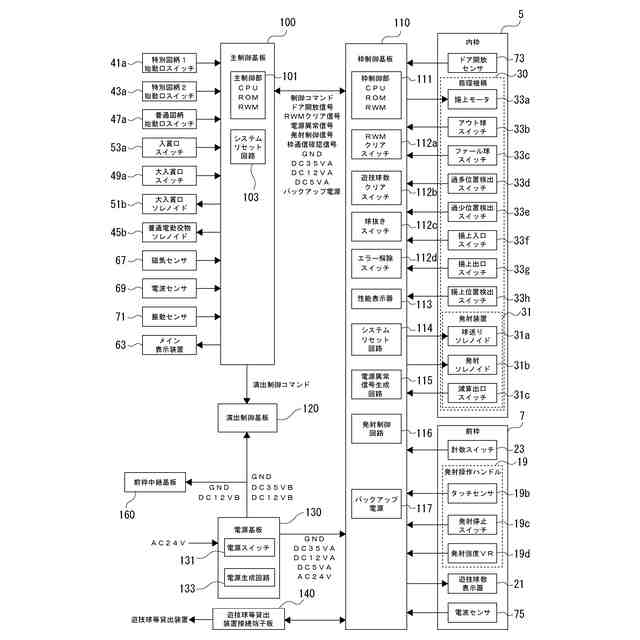

遊技機の制御構成を示すブロック図である。

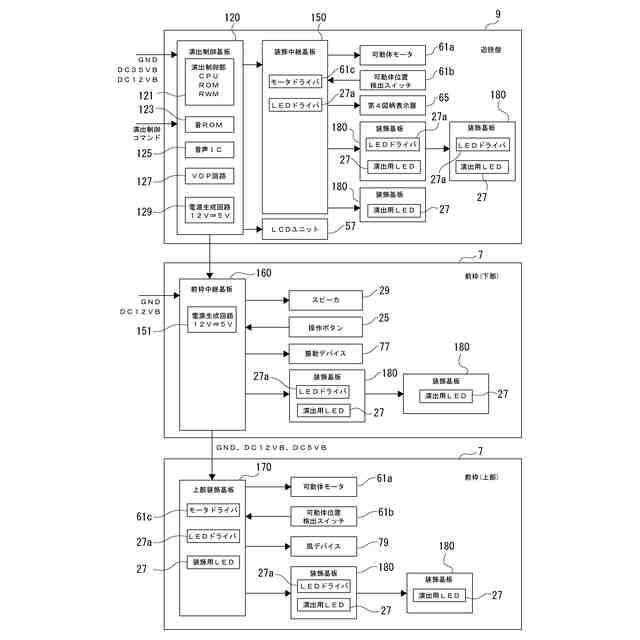

遊技機の制御構成を示すブロック図である。

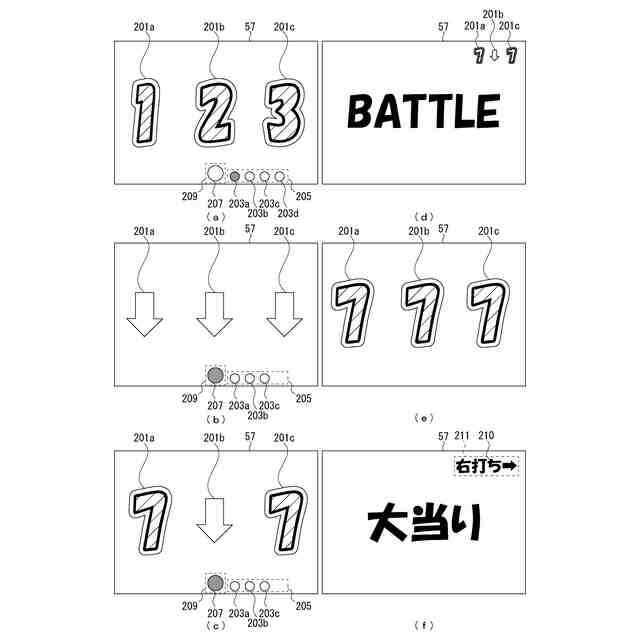

変動演出の一例を説明する図である。

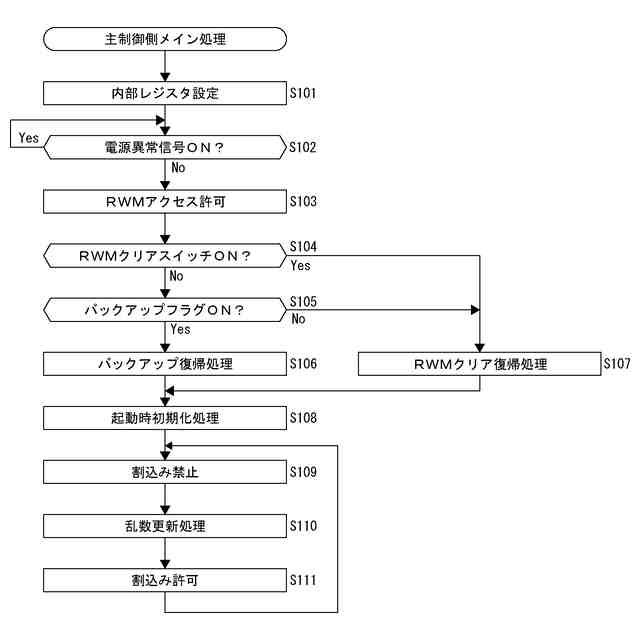

主制御側メイン処理を示したフローチャートである。
主制御側タイマ割込み処理を示したフローチャートである。
枠制御側メイン処理を示したフローチャートである。
枠制御側タイマ割込み処理を示したフローチャートである。
演出制御側メイン処理を示したフローチャートである。
演出制御側タイマ割込み処理を示したフローチャートである。
メイン表示器の構成を説明する図である。
主制御基板における主制御部周辺の回路構成を説明する図である。
主制御基板におけるメイン表示器の表示制御に関する回路構成を説明する図である。
メイン表示器基板の回路構成を説明する図である。
遊技機を背面側から見た図である。
枠制御基板の構造を説明する図である。
遊技球数表示器の構成を説明する図である。
枠制御基板における枠制御部周辺の回路構成を説明する図である。
枠制御基板における性能表示器の表示制御に関する回路構成を説明する図である。
枠制御基板における所定のコネクタ周辺の回路構成を説明する図である。
遊技球数表示器基板の回路構成を説明する図である。
第４図柄表示器の構造を説明する図である。
演出制御基板と第４図柄表示器基板と中継する装飾中継基板の回路構成の一部を示す図である。
第４図柄表示器基板の回路構成を説明する図である。
輝度テーブルを説明する図である。
イルミネーションパネル周辺の装飾基板の配置を説明する図である。
イルミネーションパネル周辺の部分拡大図である。
イルミ基板の回路構成の一部を示す図である。
可動体役物の構成を説明する図である。
可動体役物基板の回路構成の一部を示す図である。
遊技盤右下ユニットの配置を説明する図である。
遊技盤右下ユニットの構成を説明する分解斜視図である。
遊技盤右下ユニットの構成を説明する側面図である。
入賞口装飾基板の回路構成の一部を示す図である。
大入賞口装飾基板及び特図２装飾基板の回路構成の一部を示す図である。
遊技盤左下ユニットの配置を説明する図である。

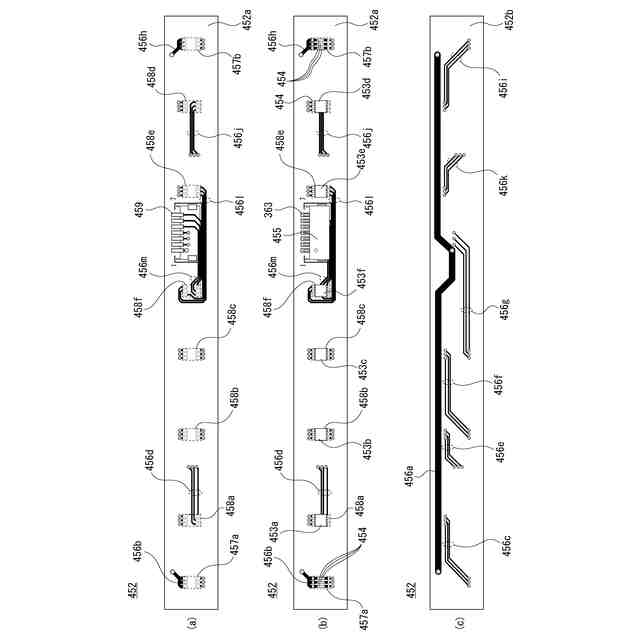

左下サイド装飾基板の構成を説明する図である。
左下サイド装飾基板の回路構成を示す図である。
左下サイド装飾基板に対する左サイドＬＥＤの配置を示した図である。
前枠下部の部分拡大図である。
演出パネルの分解斜視図である。
左演出パネル基板及び中央演出パネル基板の接続関係を説明する図である。
左演出パネル基板の構成を説明する図である。
左演出パネル基板の回路構成を示す図である。
中央演出パネル基板の構成を説明する図である。
ボタンＬＥＤ基板の回路構成を示した図である。
中央演出パネル基板の回路構成を示した図である。
変形例１における主制御基板の回路構成を示した図である。
変形例２における第４図柄表示器を説明する図である。
変形例３における可動体役物基板の構成を説明する図である。
裏面ＬＥＤとスルーホールとの関係を説明する図である。
メイン表示器、性能表示器、遊技球数表示器及び第４図柄表示器のＬＥＤに関する各種値を示した図である。
変形例１のメイン表示器、性能表示器ＡのＬＥＤに関する各種値を示した図である。
イルミＬＥＤ、可動体役物ＬＥＤ、入賞口ＬＥＤ、大入賞口ＬＥＤ及び特図２ＬＥＤに関する各種情報及び各種値を示した図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照し、本発明に係る実施形態を次の順序で説明する。
＜１．遊技機の構造＞
＜２．遊技機の制御構成＞
［２．１主制御基板］
［２．２枠制御基板］
［２．３電源基板］
［２．４演出制御基板］
＜３．動作の概要説明＞
［３．１遊技状態］
［３．２特別図柄変動表示ゲーム］
［３．３大当りについて］
［３．４普通図柄変動表示ゲーム］
［３．５ＬＣＤユニットに表示される画面］
＜４．主制御基板の処理＞
［４．１主制御側メイン処理］
［４．２主制御側タイマ割込み処理］
＜５．枠制御基板の処理＞
［５．１枠制御側メイン処理］
［５．２枠制御側タイマ割込み処理］
＜６．演出制御基板の処理＞
［６．１演出制御側メイン処理］
［６．２演出制御側タイマ割込み処理］
＜７．主制御基板に関するＬＥＤ＞
＜８．払出制御基板に関するＬＥＤ＞
＜９．第４図柄表示器に関するＬＥＤ＞
＜１０．遊技盤に配置された演出用ＬＥＤ＞
［１０．１イルミネーションパネルの演出用ＬＥＤ］
［１０．２可動体役物の演出用ＬＥＤ］
［１０．３遊技盤右下ユニットの演出用ＬＥＤ］
［１０．４遊技盤左下ユニットに配置された演出用ＬＥＤ］
［１０．５演出パネルに配置された演出用ＬＥＤ］
＜１１．変形例＞
［１１．１変形例１］
［１１．２変形例２］
［１１．３変形例３］
＜１２．構成例＞
【００１０】
＜１．遊技機の構造＞
図１及び図２を参照して、本発明に係る実施形態としての遊技機１の全体構造について説明する。図１は、本発明に係る実施形態の遊技機１の外観を示す斜視図であり、図２は、実施形態の遊技機１において前枠７を開放したときの斜視図である。
なお、以下では、遊技機１に正対した遊技者から見て右方向を遊技機１の右方向とし、遊技機１に正対した遊技者から見て左方向を遊技機１の左方向とする。また、鉛直上方向を遊技機１の上方向とし、鉛直下方向を遊技機１の下方向とする。また、遊技機１から正対した遊技者に向かう方向を遊技機１の前方向し、正対した遊技者から遊技機１に向かう方向を遊技機１の後方向とする。そして、遊技機１の左右方向は、遊技機１の幅方向と同じことを意味する。
（【００１１】以降は省略されています）
