意匠ウォッチ

発行日2025-11-17
公報種別意匠公報(S)
登録番号1812840
登録日2025-11-07
意匠に係る物品揚重用吊金具
意匠分類G1-050(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024026682
出願日2024-12-24
意匠権者株式会社大林組
代理人個人,個人

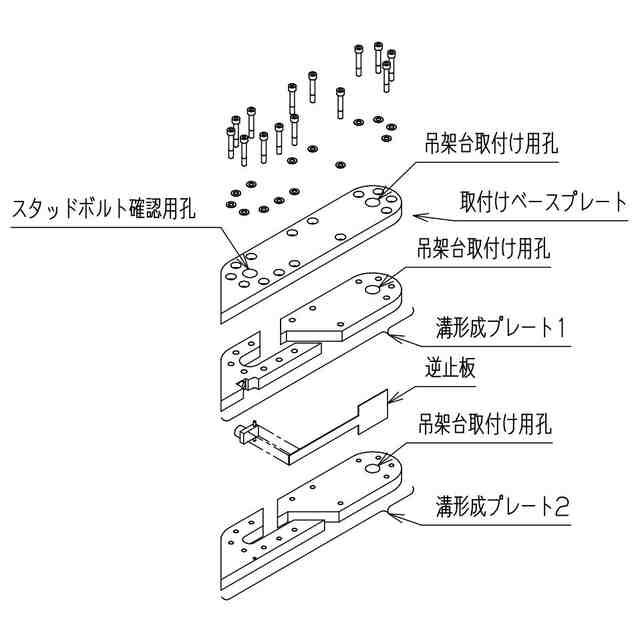

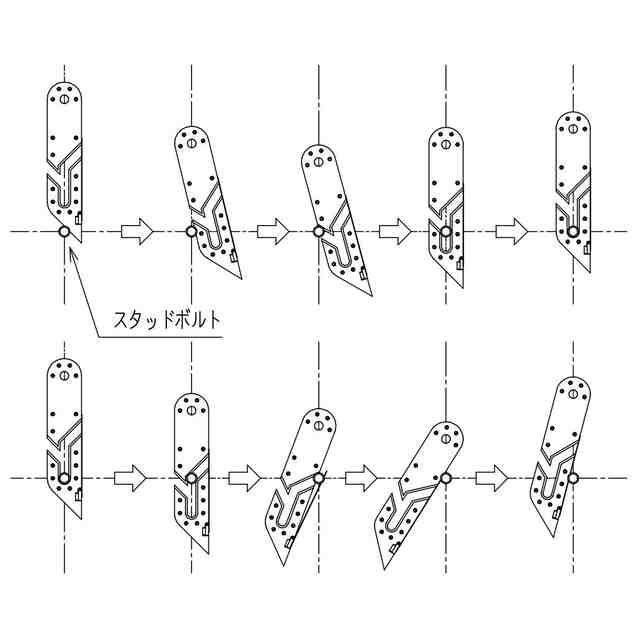

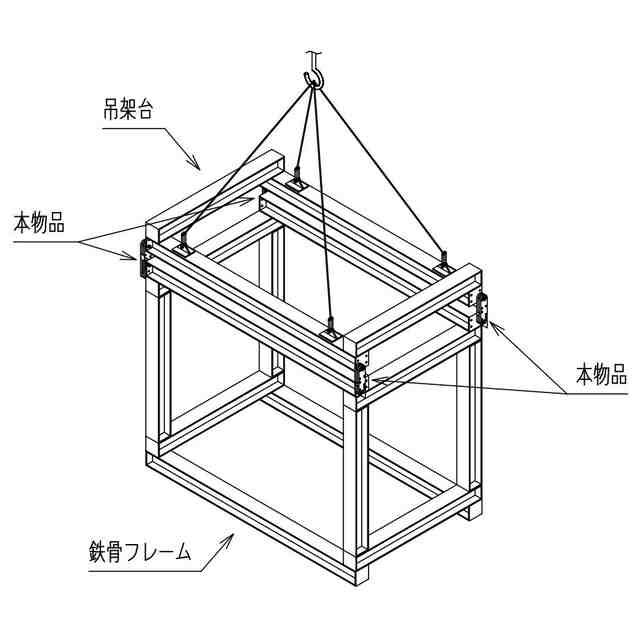

意匠に係る物品の説明この意匠に係る物品は、揚重作業を行う際に、吊架台などとともに使用される吊金具である。使用状態を示す参考図1,2に示すように、例えば、鉄骨フレームの4隅にスタッドボルトを設け、これに対応する吊架台の4隅に本物品を取り付ける。そして、クレーンフックに掛けた吊架台をクレーンにて巻き上げ/巻き下げすることで、鉄骨フレームの4隅に設けられたスタッドボルトに本物品を装着/取り外しすることができるものである。より詳細には、使用状態を示す参考図3,4に示すように、吊架台の上下動によって本物品が回動し、スタッドボルトへの装着/取り外しが可能となっている。なお、使用状態を示す参考図4は、取付けベースプレートを外した状態で、上段が装着、下段が取り外しの過程を示している。

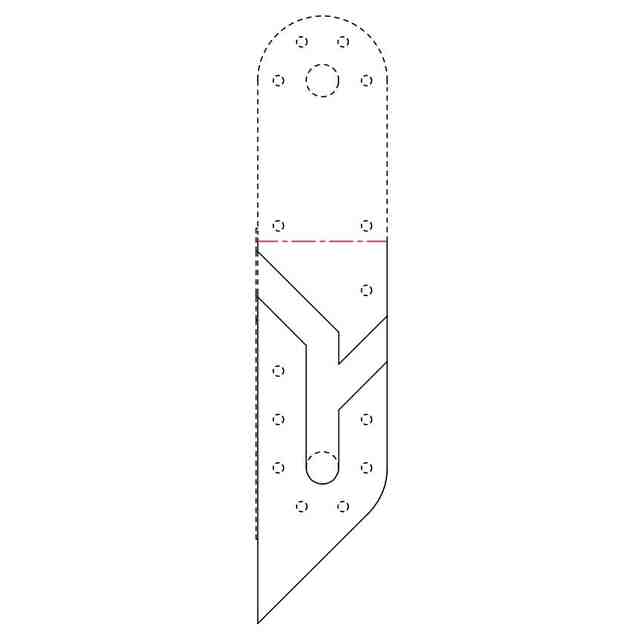

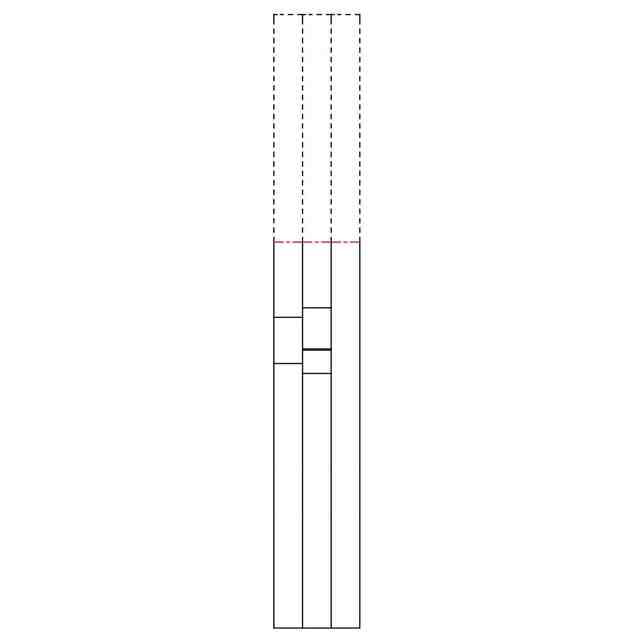

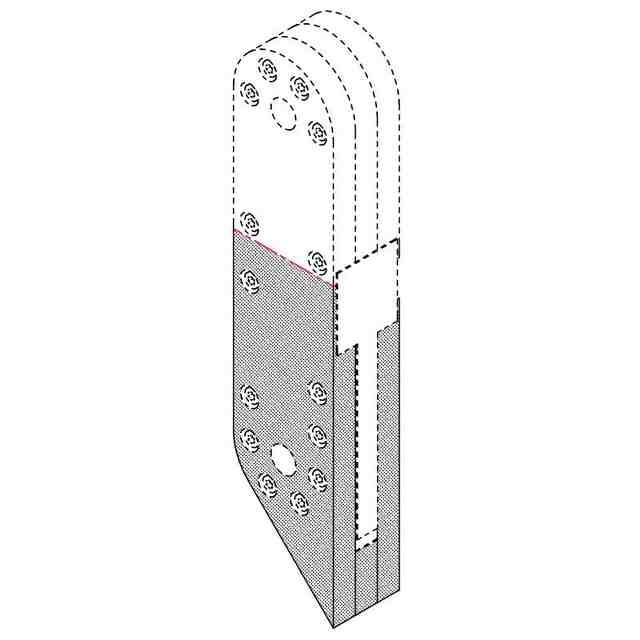

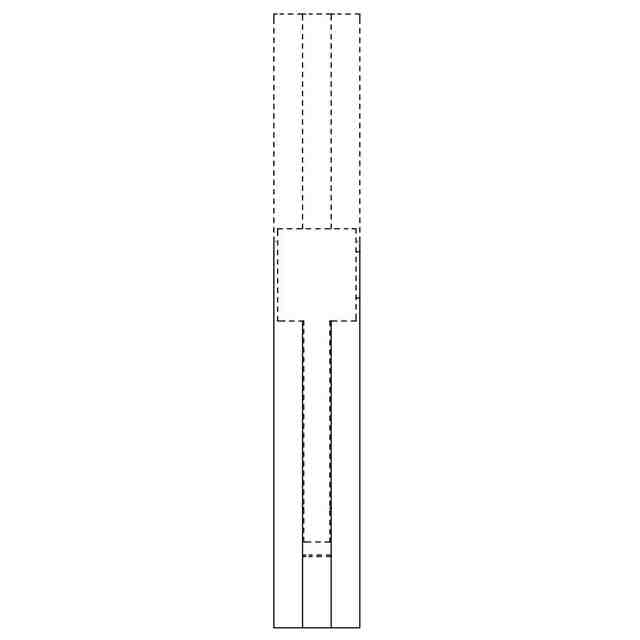

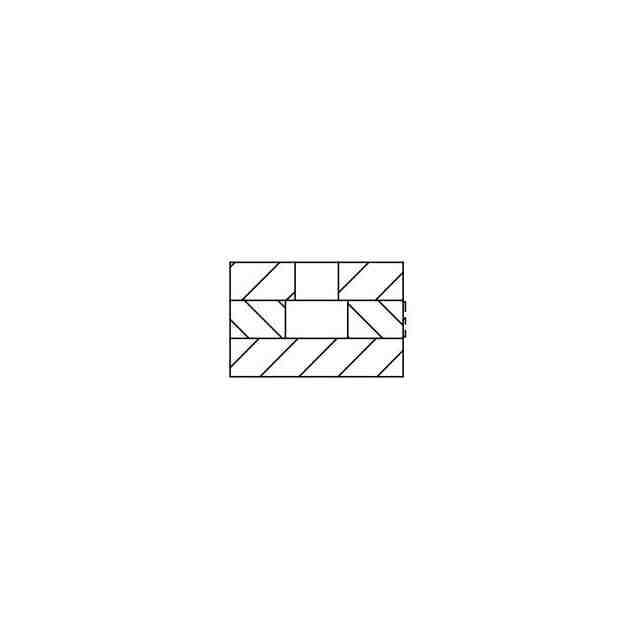

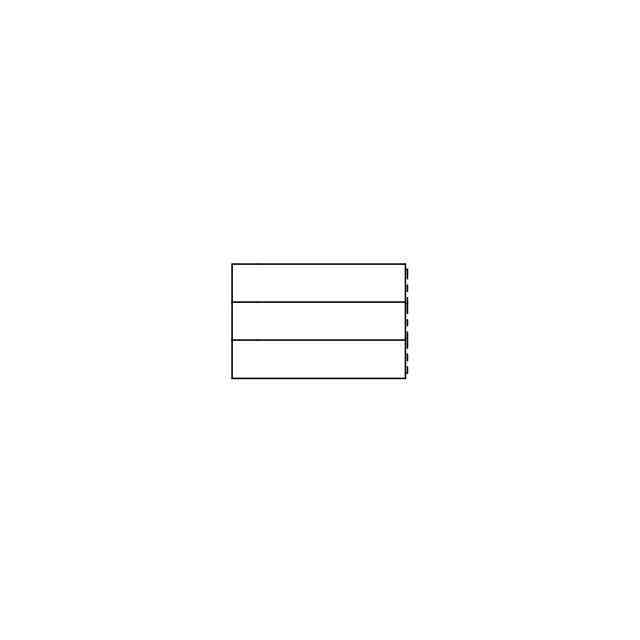

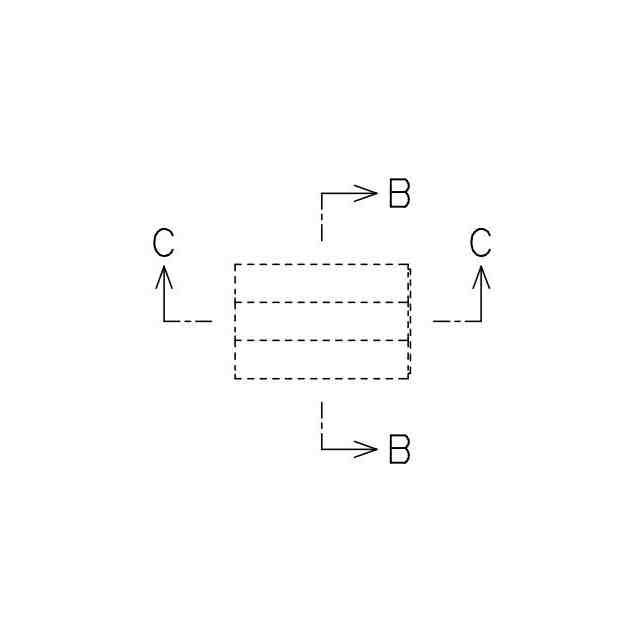

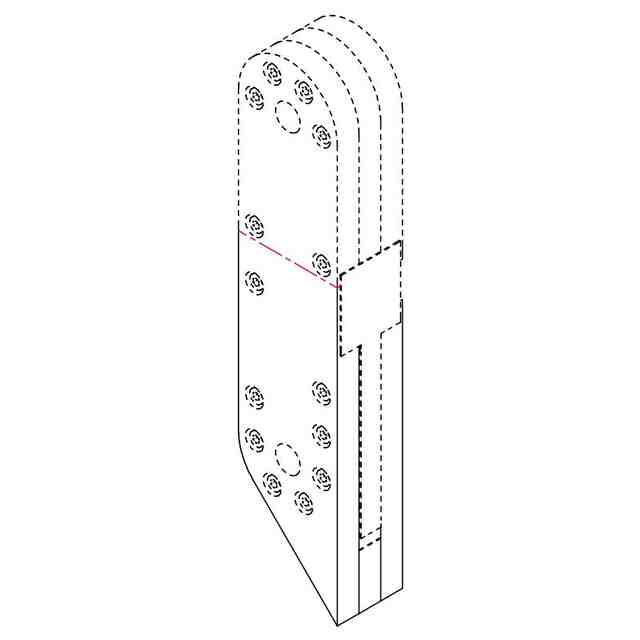

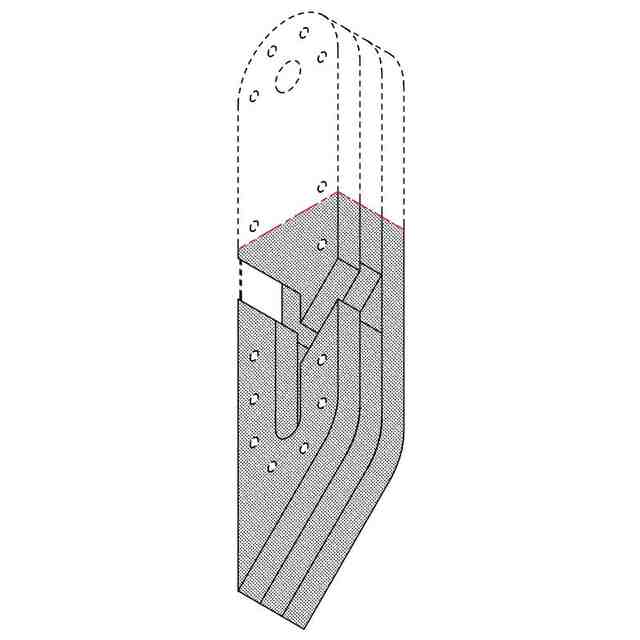

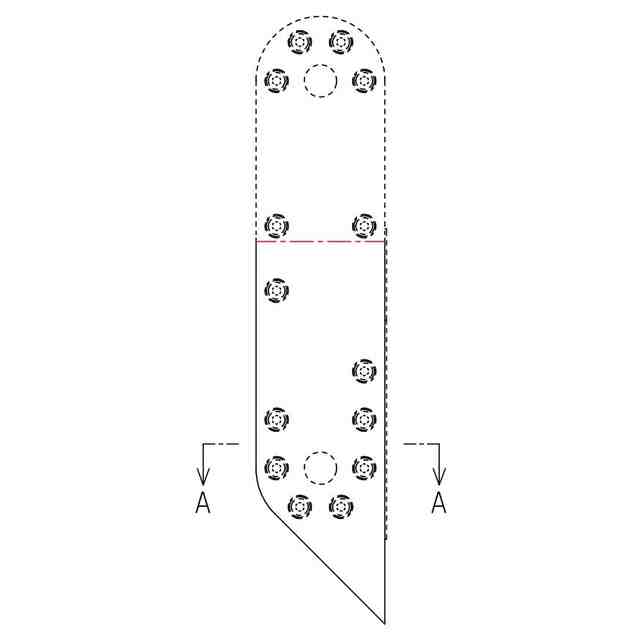

意匠の説明意匠登録を受けようとする部分を実線でそれ以外の部分を破線で表した。赤色の一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。登録を受けようとする部分を示す参考図1,2において、薄墨を施した部分は、意匠登録を受けようとする部分である。

関連意匠
