発行日2025-11-04
公報種別意匠公報(S)
登録番号1812124
登録日2025-10-24
意匠に係る物品シリンダ保護カバー
意匠分類K9-17(産業用機械器具汎用部品及び付属品)
出願番号2025011787
出願日2025-06-16
意匠権者フジ・チーテック株式会社
代理人弁理士法人武和国際特許事務所

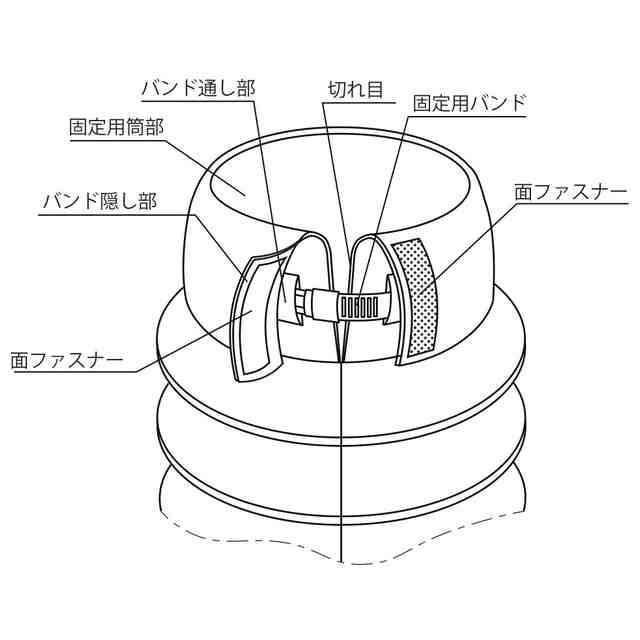

意匠に係る物品の説明本願意匠に係る物品は、油圧シリンダを保護するためのシリンダ保護カバーである。シリンダ保護カバーは、参考図に示す切れ目を開いて油圧シリンダに取り付け可能な中空状であり、取り付けの際に切れ目が面ファスナー等によって留められるようになっている。 シリンダ保護カバーは、固定用筒部と、バンド通し部と、バンド隠し部とを有する。固定用筒部は、蛇腹部の端部に設けられている。バンド通し部は、固定用筒部に設けられている。固定用筒部は、バンド通し部に挿入された固定用バンドにより、油圧シリンダの端部に固定される。バンド隠し部は、固定用筒部の端部と繋がっており、固定用筒部側に折り返すことによりバンド通し部から突出した固定用バンドを覆い隠す。

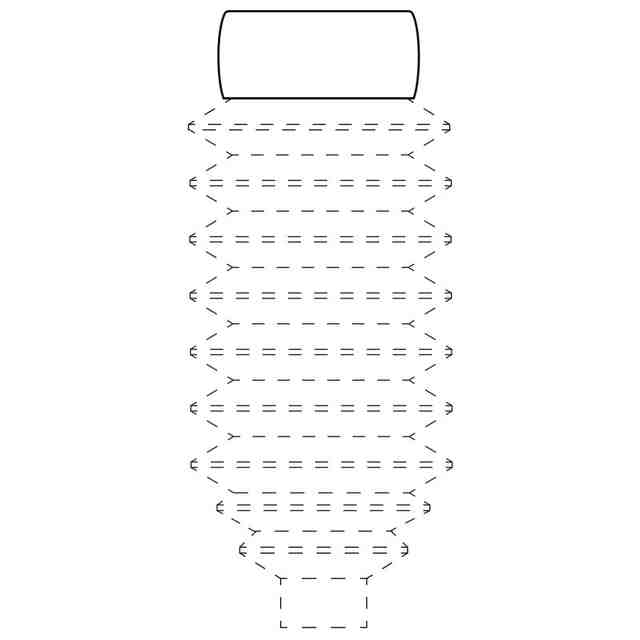

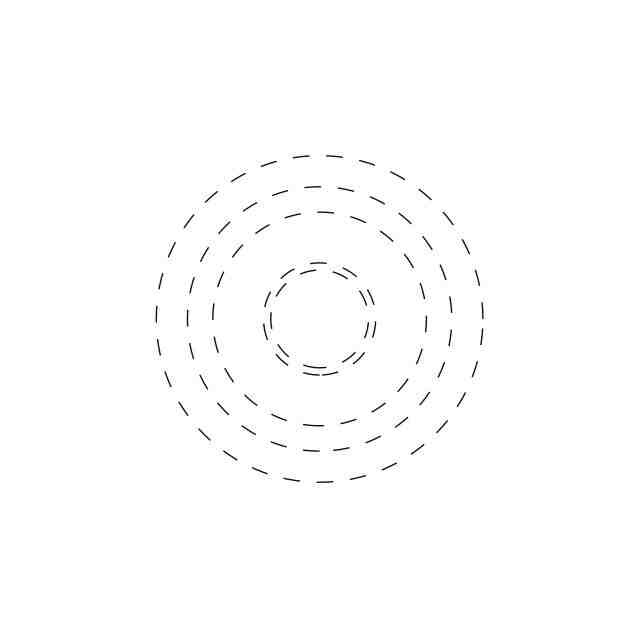

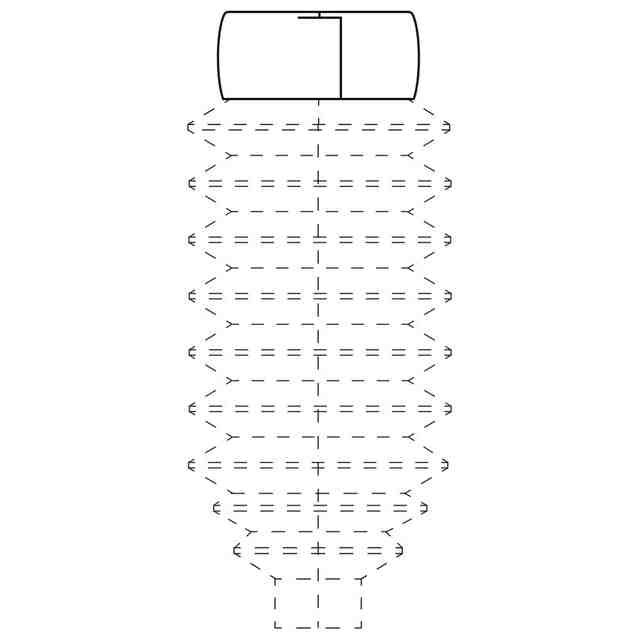

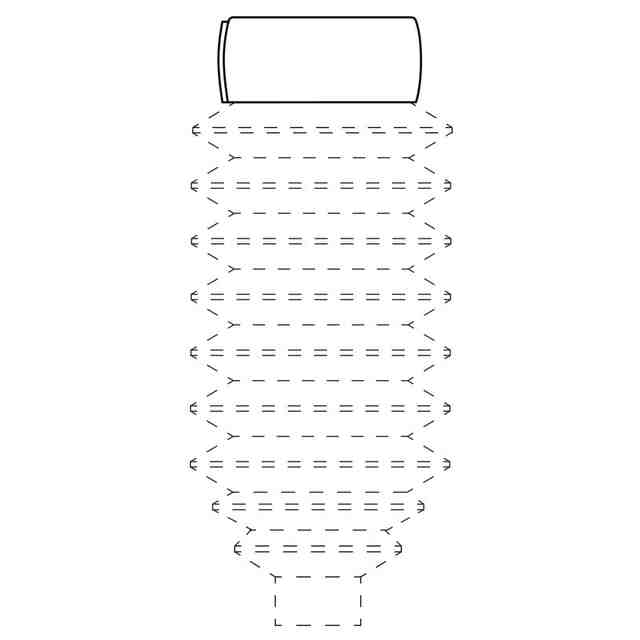

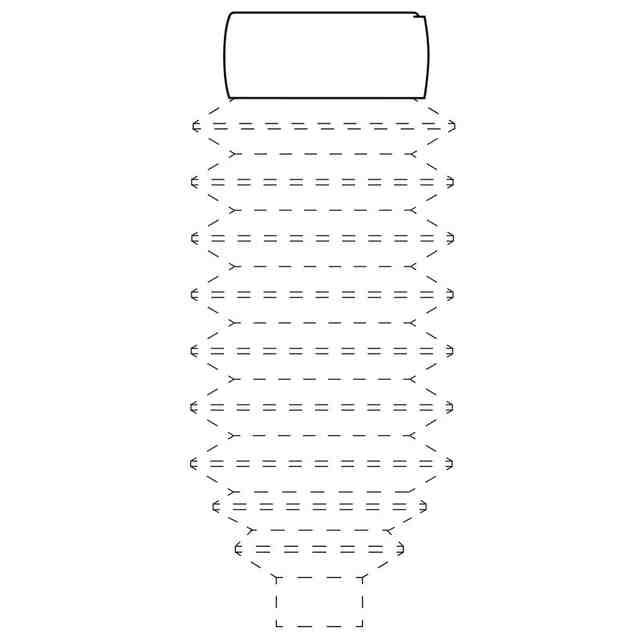

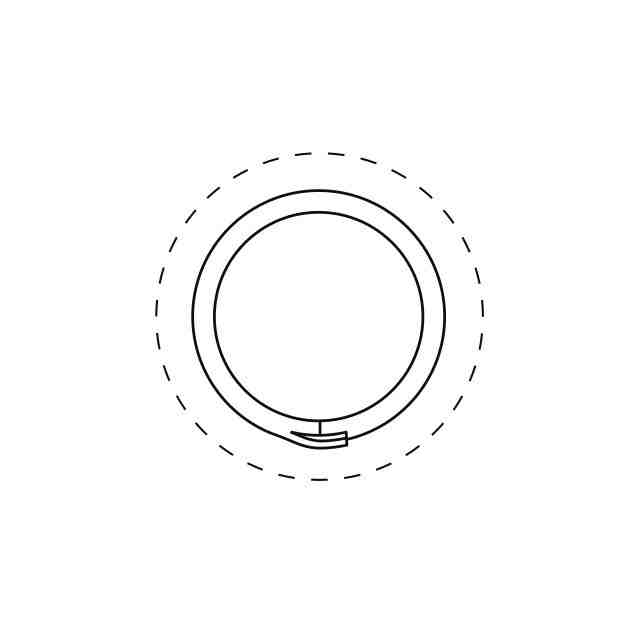

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。
