意匠ウォッチ

発行日2025-11-04
公報種別意匠公報(S)
登録番号1812075
登録日2025-10-24
意匠に係る物品屋根資材保管用クランプ
意匠分類L1-41(仮設工事用品)
出願番号2025005278
出願日2025-03-17
意匠権者株式会社シムコシー・ピー・エム
代理人個人
意匠に係る物品の説明本物品は、屋根資材を屋根上に保管しておくためのクランプである。本クランプは、帯状のベースと、該ベースに立設された円柱状のポールと、該ポールに円筒状のランナーを介して上下動可能且つ回動可能に取り付けられたアームを備える。「使用状態を示す参考図」に表すように、本クランプを複数用い、各クランプにおいて、野地板等にビス止めしたベース上に屋根資材を載置し、該屋根材を上からアームで強固に押さえつければ、風のあおり等で屋根資材が飛ばされたり、落ちたりすることなく保管できる。また、本クランプにあっては、ポールの上端部にピンを突設すると共に、ランナーにアームと対向して円柱状のボスを設ける構成となっており、ピンでアームの抜け留めを図ると共に、ボスを上から金槌等で叩くことにより、ポールの外径よりも少し大きい内径を有するランナーがポールの外周面に係合してアームを強固に固定することができる一方、ボスを下から金槌等で叩くことにより、アームの固定を解除できる。本クランプにあっては、特に、「ボスの係合溝を示す参考拡大図」・「ピンとボスの係合状態を示す参考拡大断面図」に表すように、ピンとボスを係合させることにより、アームをポールの上端部に仮固定することができるので、屋根資材をベース上に載せたり、ベース上から持ち上げたりする作業が容易となる。

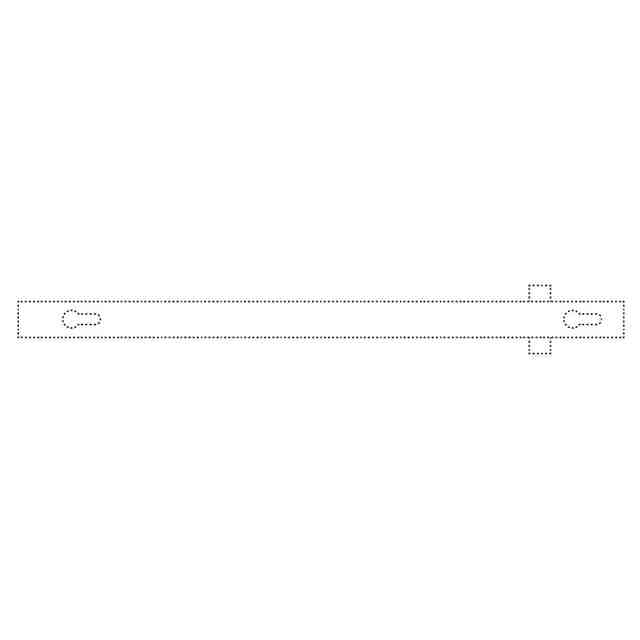

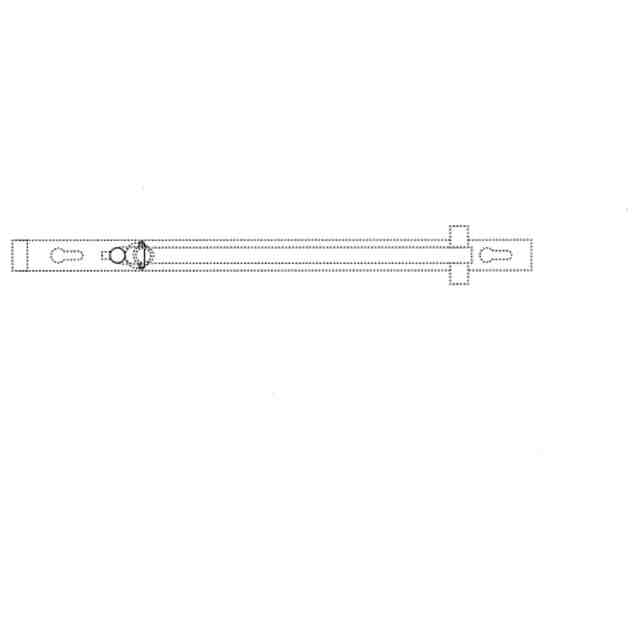

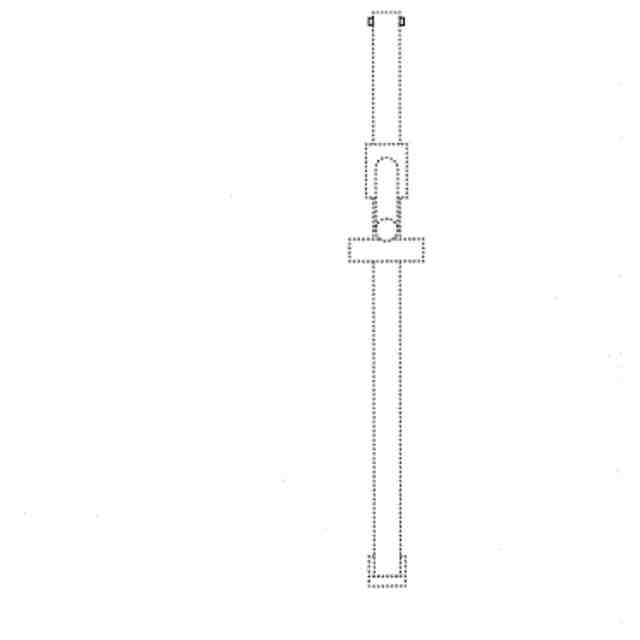

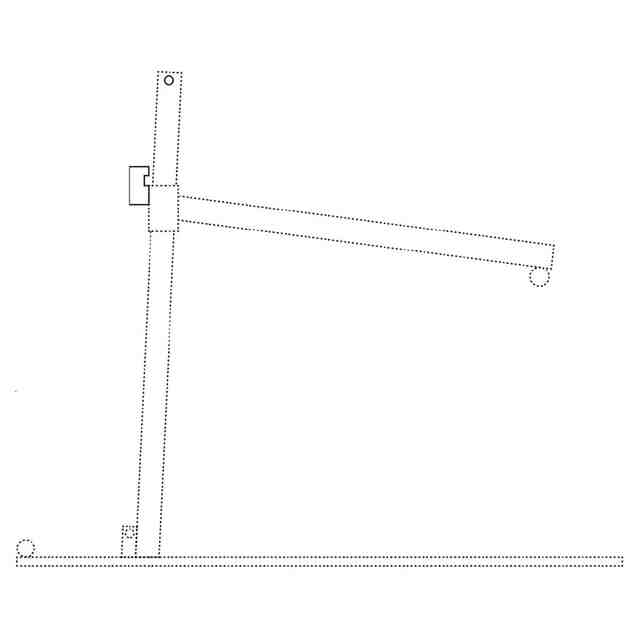

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。背面図は、正面図と対称に現れるため、省略する。

関連意匠
