発行日2025-10-29
公報種別意匠公報(S)
登録番号1811791
登録日2025-10-21
意匠に係る物品板材搬送用ハンドル
意匠分類G1-000(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024023530
出願日2024-11-13
意匠権者株式会社ツノダ
代理人個人

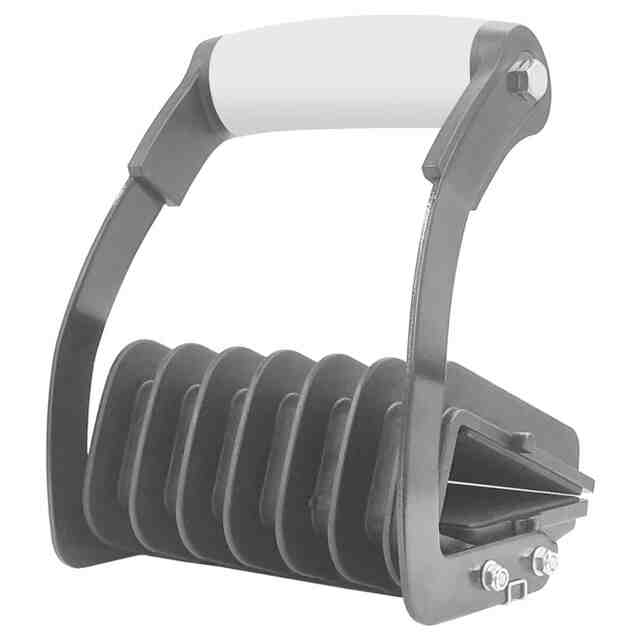

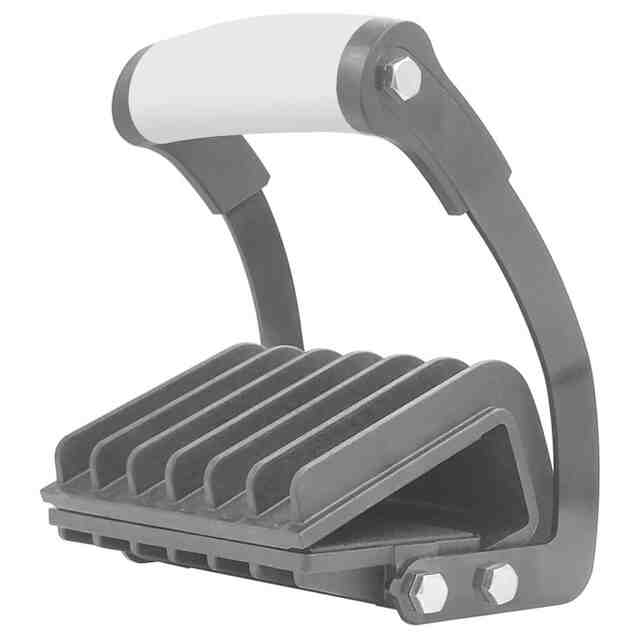

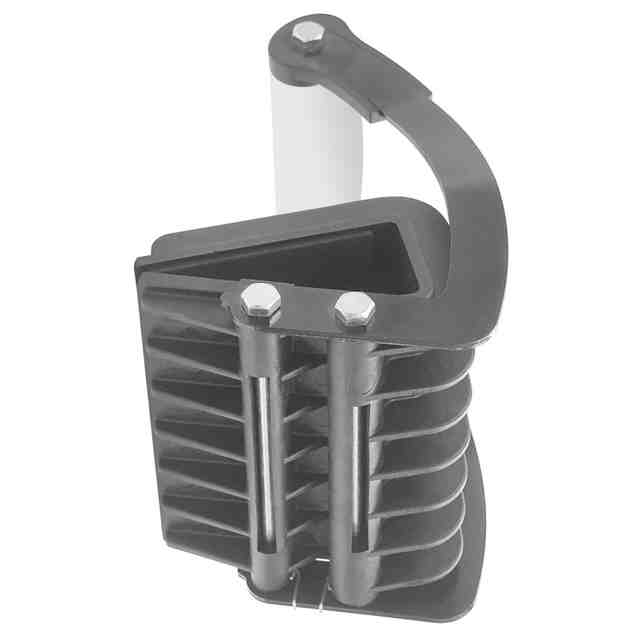

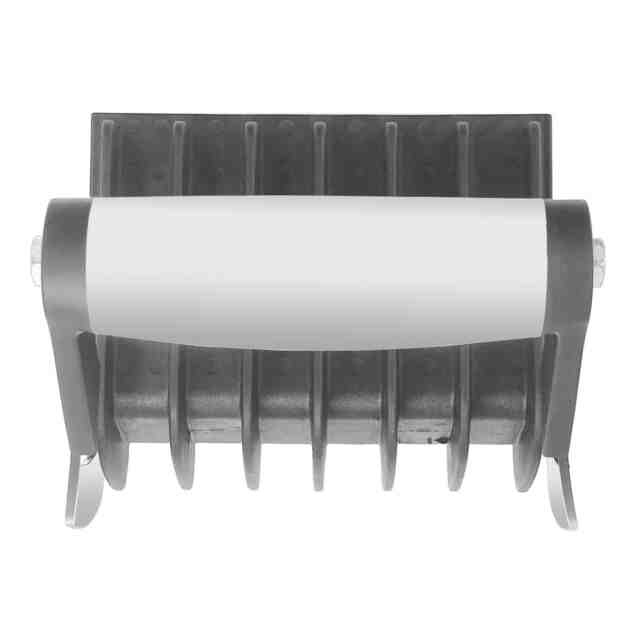

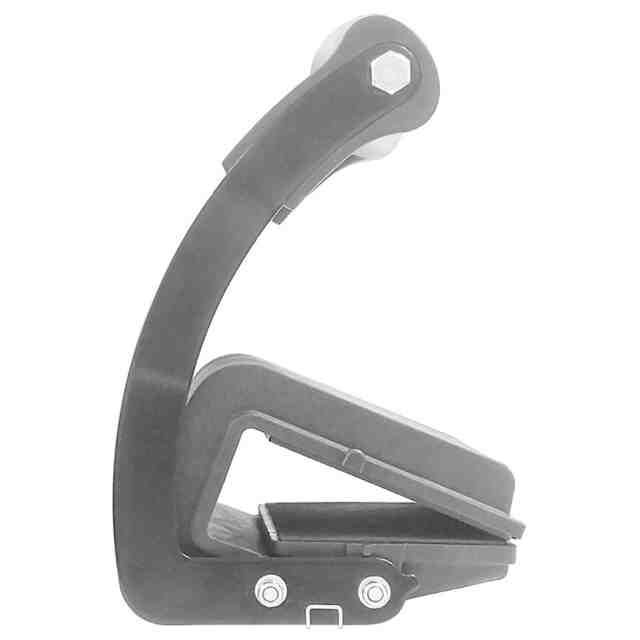

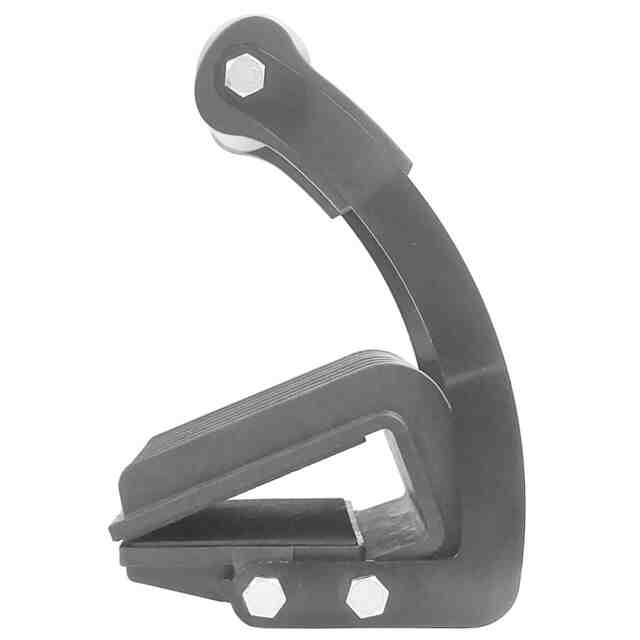

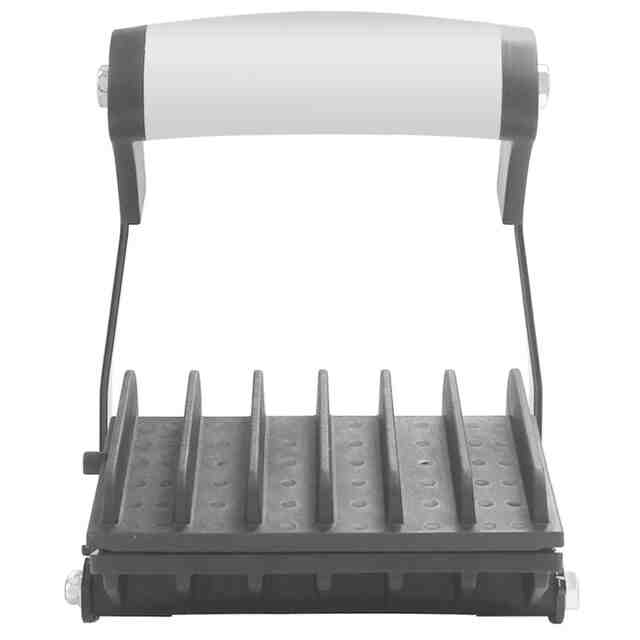

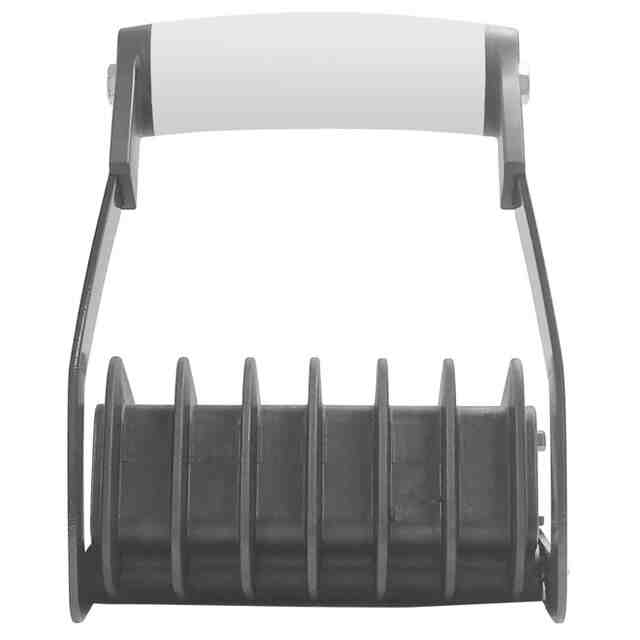

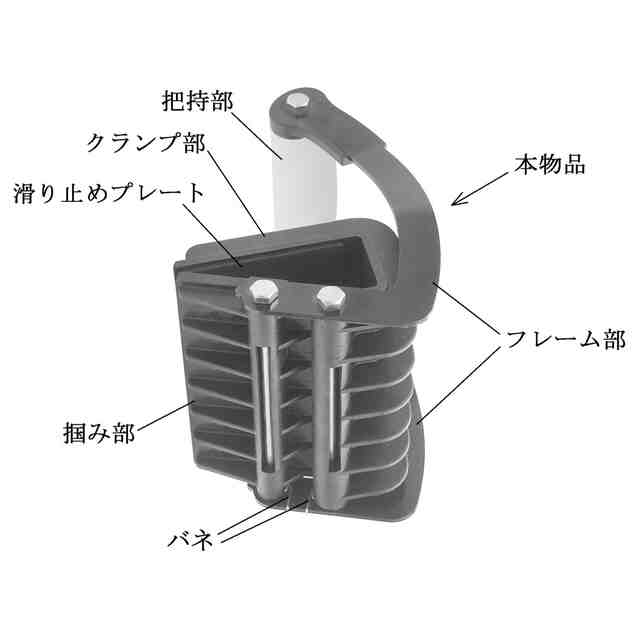

意匠に係る物品の説明本物品は、一人では持ち運びにくい大判の板材を、「使用状態を示す参考図1」に示すように、片手で楽に持ち運ぶことができ、「使用状態を示す参考図2」のような厚い板材を挟持する場合や、「使用状態を示す参考図3」のような薄い板材を挟持する場合でも、クランプ部の滑り止めプレートと、掴み部の滑り止めプレートが板材に密着するから、様々な厚みの板材をしっかり挟持できる板材搬送用ハンドルである(30mmの厚さの板材まで挟持できる。)。また、本物品は、「底面及び左側面を表わす参考斜視図」に示すように、クランプ部と掴み部とはバネで閉じ付勢されており、また、フレーム部とクランプ部及び掴み部は軸着されているから、挟持される板材の自重が重いものほど脱落しにくくなる。尚、本物品はフレーム部が金属製で、把持部,滑り止めプレートは合成樹脂、或いはゴム製であり、クランプ部と掴み部はグラスファイバー強化樹脂製である。本物品は幅約17cm,奥行約13cm,高さ約20cmである。
意匠の説明
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
