発行日2025-09-25
公報種別意匠公報(S)
登録番号1809088
登録日2025-09-16
意匠に係る物品型枠パネル施工用のプレート付きアダプタ
意匠分類L1-39(仮設工事用品)
出願番号2025004786
出願日2025-03-11
意匠権者住理工商事株式会社
代理人個人,個人

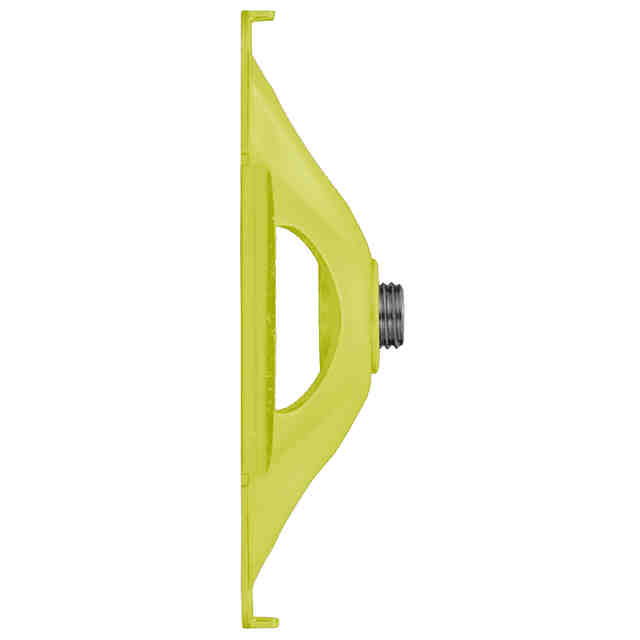

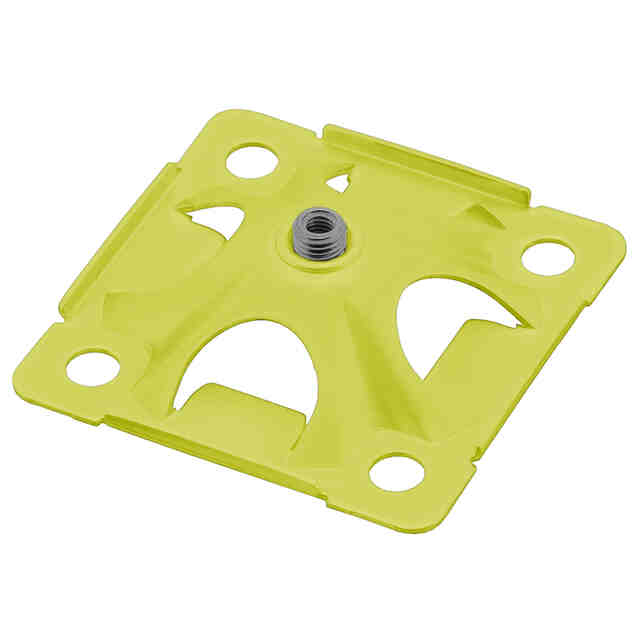

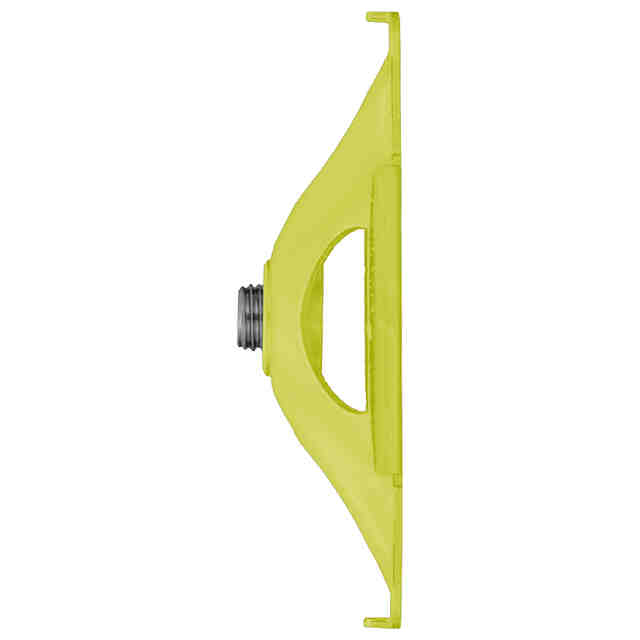

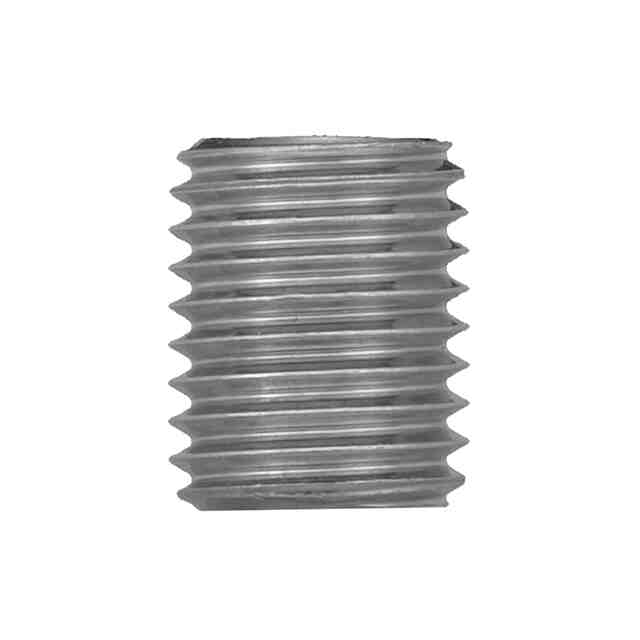

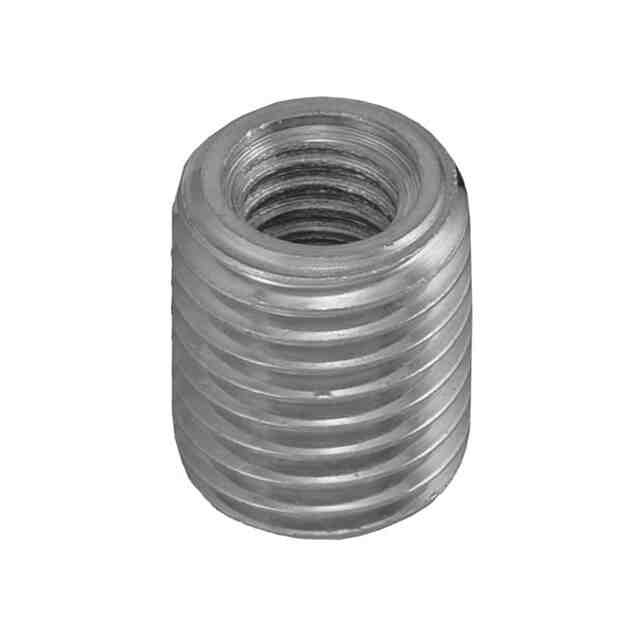

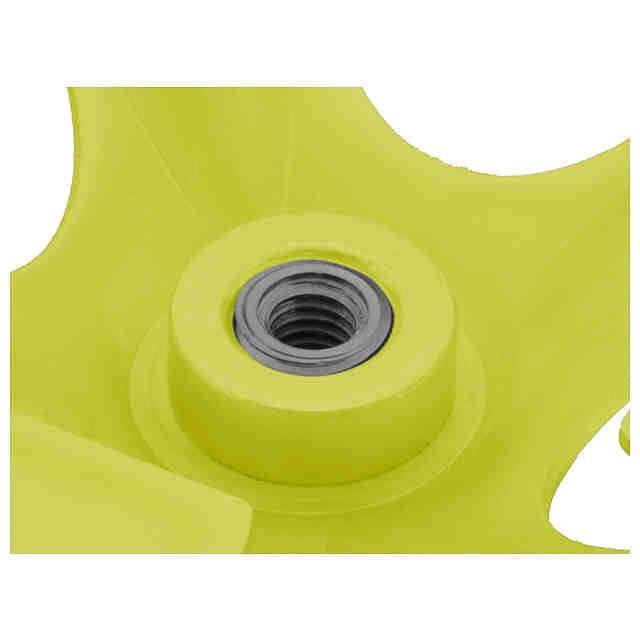

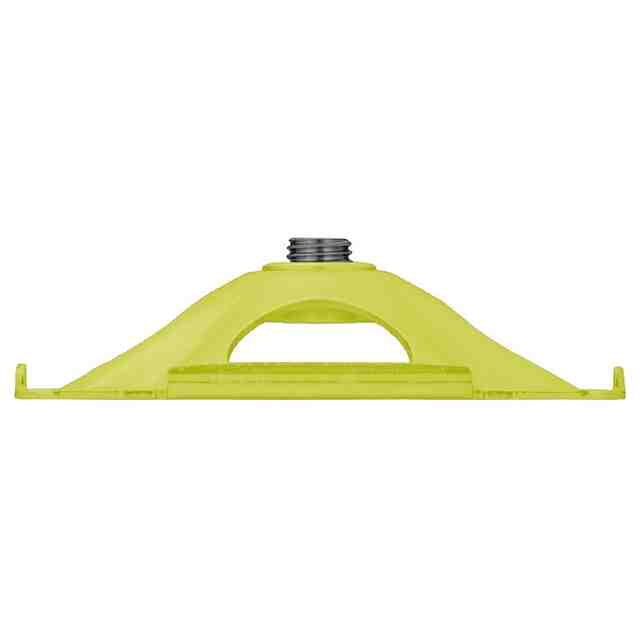

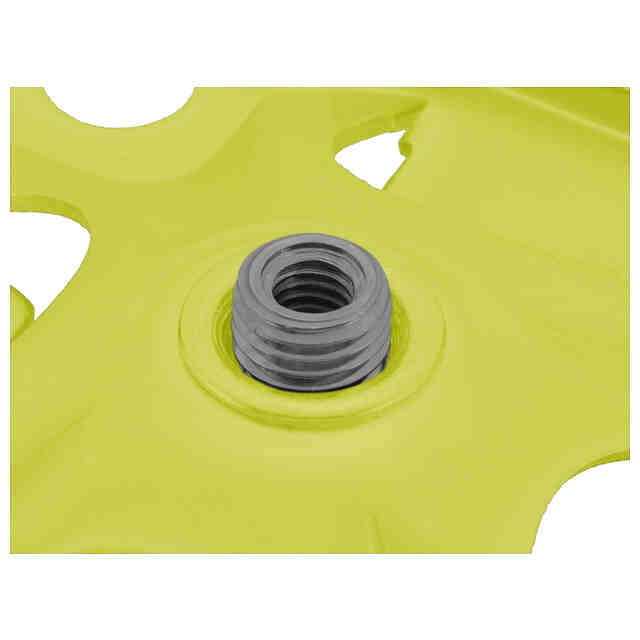

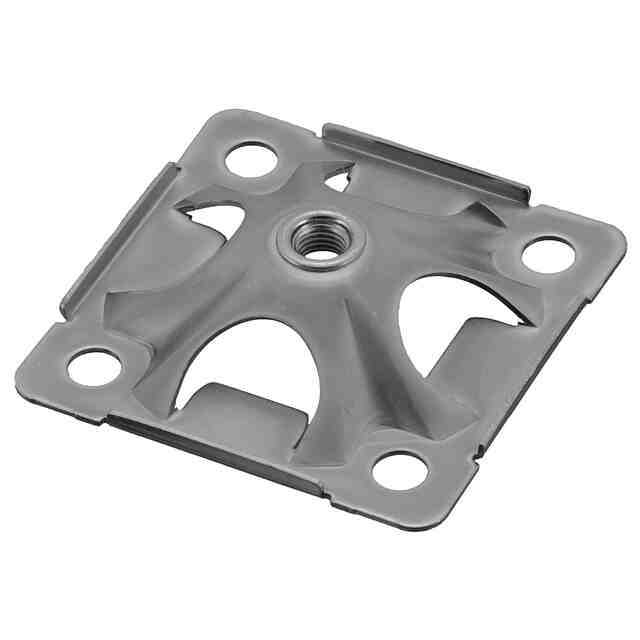

意匠に係る物品の説明本物品は、擁壁上に笠石コンクリートを施工する際に、コンクリート打設用の型枠パネルを施工するために用いられるプレート付きアダプタである。プレートは、プレート単体を示す参考正面側斜視図及び参考背面側斜視図に示すように、中央が突出する角錐状となっていると共に、角錐状の中央部には、アダプタが螺合されるネジ孔が設けられている。アダプタは、アダプタ単体を示す参考斜視図及び参考側面図に示すように、内周面に雌ネジ部が、外周面に雄ネジ部がそれぞれ形成された筒状となっている。アダプタは、アダプタ部分を拡大した参考正面側斜視図及び参考背面側斜視図に示すように、背面がプレートの中央部の背面と略面一となるように雄ネジ部がネジ孔にねじ込まれて、プレートの中央部から前方へ突出している。本物品は、施工時を示す参考斜視図に示すように、擁壁上に仮固定した複数(ここでは4枚)の型枠パネルの背面に跨がってプレートの四隅をそれぞれ各型枠パネルにボルトで固定することで取り付けられる。そして、施工完了時を示す参考縦断面図に示すように、型枠パネルの後方で型枠板を貫通させたセパレータの先端のネジ部を、アダプタの雌ネジ部に螺合させることで、型枠板を型枠パネルの後方に自立させることができる。この状態で、型枠パネルと型枠板との間にコンクリートが打設される。

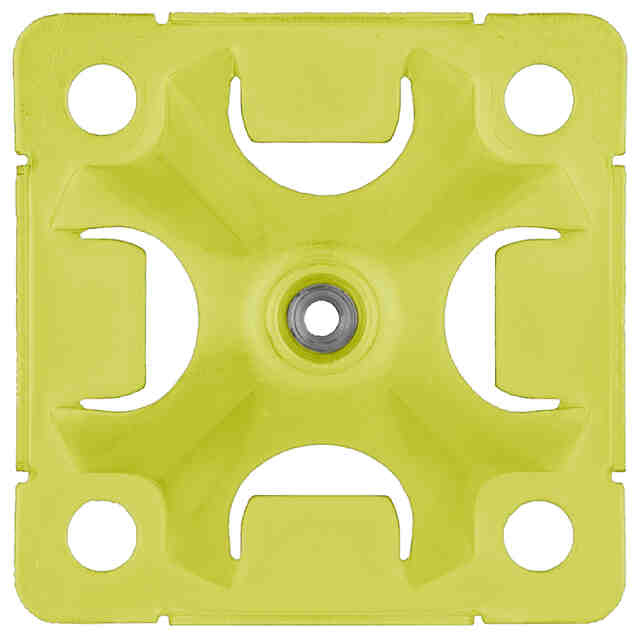

意匠の説明黄色で着色した部分以外の部分が、意匠登録を受けようとする部分である。

関連意匠
