発行日2025-09-05
公報種別意匠公報(S)
登録番号1807945
登録日2025-08-28
意匠に係る物品路面成型補助部材
意匠分類L2-590(土木構造物及び土木用品)
出願番号2025005785
出願日2025-03-25
意匠権者PUMP MAN株式会社
代理人個人

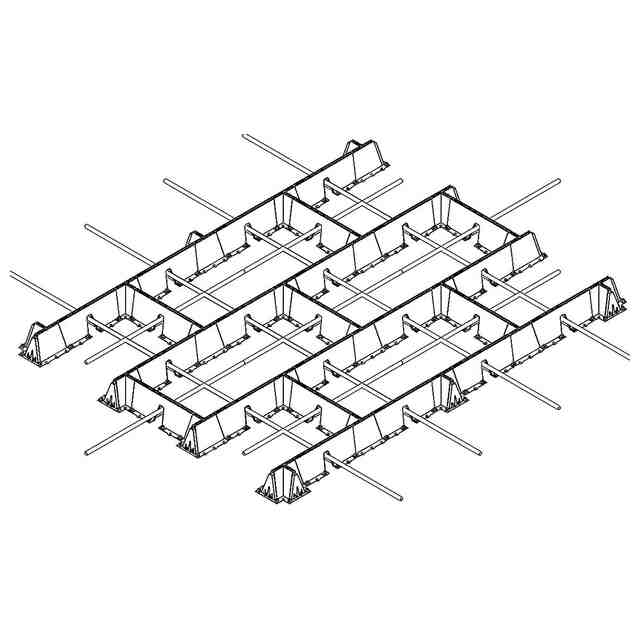

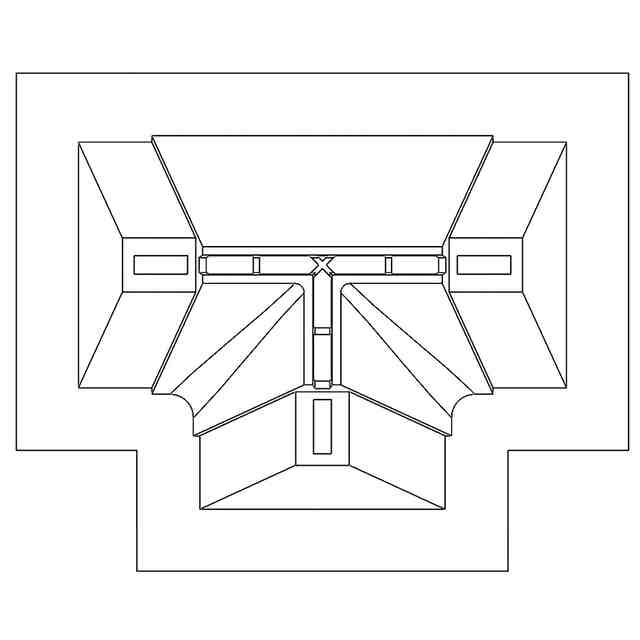

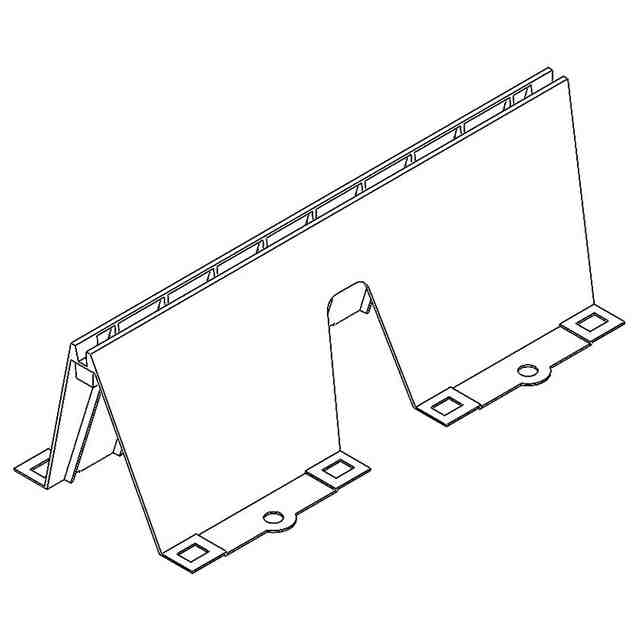

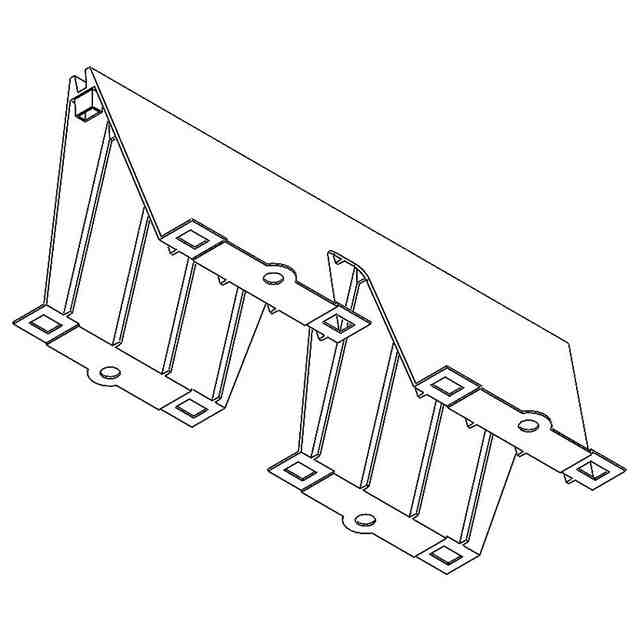

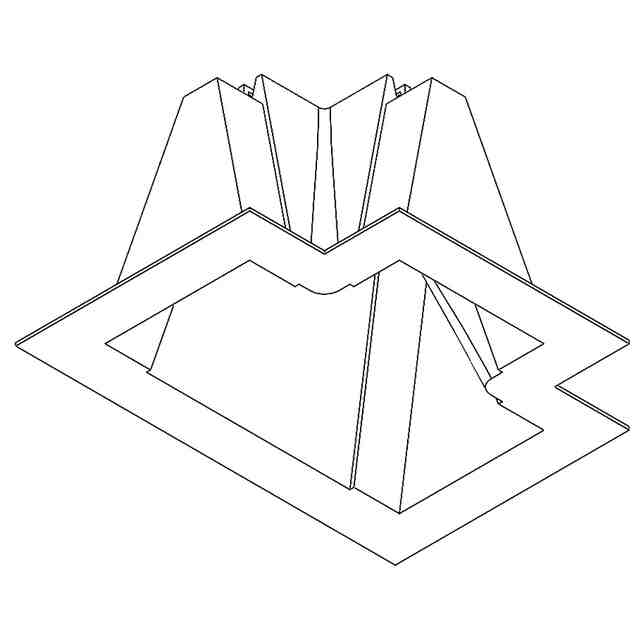

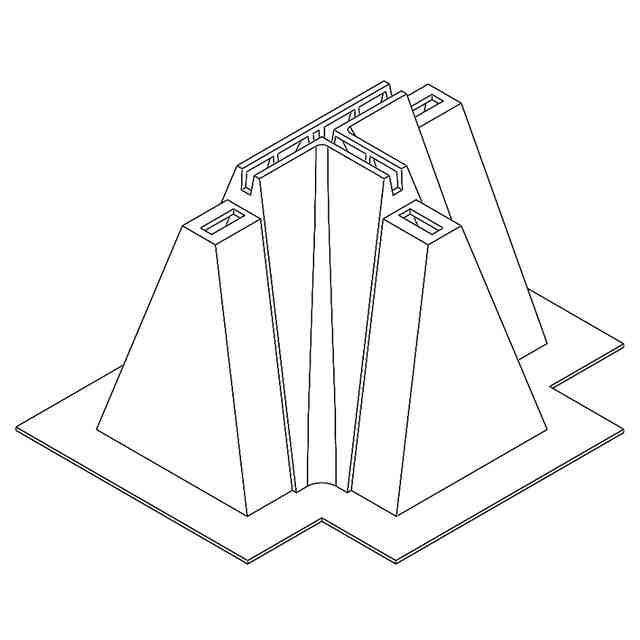

意匠に係る物品の説明本物品は、貯水及び排水が可能な路面を成型するための路面成型補助部材であり、内部に貯水空間が形成されている。路面成型補助部材の上部側には、貯水空間と連通されるT字形状の貫通孔が形成されており、下部側は、開放されている。参考図1に示すように、路面成型補助部材の端部同士を壁部材(参考図2及び3)を介して係合させることで、4つの路面成型補助部材によって囲まれた打ち込み空間が形成される。路面の成型に当たっては、地面に敷かれた砕石等の上に本物品を配置した上で、打ち込み空間にコンクリート等の路面成型材料を打ち込む。打ち込まれた路面成型材料が硬化することで、貫通孔から貯水空間を介して地面へ繋がる排水路が形成された路面が成型される。参考図2及び3に示すように、壁部材の下部に凹部を形成することで、参考図1に示すように、直線状に配列された複数の凹部に鉄筋等の棒状部材を挿通可能な構成としても良い。
意匠の説明

関連意匠
