発行日2025-09-02
公報種別意匠公報(S)
登録番号1807595
登録日2025-08-25
意匠に係る物品吊り足場用の遮水シート
意匠分類L1-400(仮設工事用品)
出願番号2025006513
出願日2025-03-31
意匠権者前田工繊株式会社
代理人個人,個人,個人

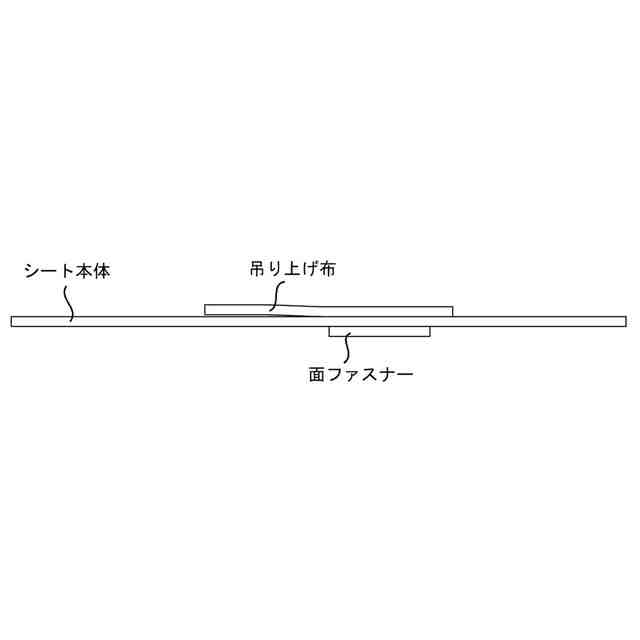

意匠に係る物品の説明本物品は、吊り足場の漏水対策として使用する遮水シートである。シート本体、吊り上げ布、面ファスナーにより構成される。吊り上げ布に配された孔に結束バンド等の結束材を挿通し、吊り足場の吊りチェーンと連結して使用する。本物品の底面に設けた面ファスナーは、隣接する遮水シートと本物品を接続する際に用いられる。

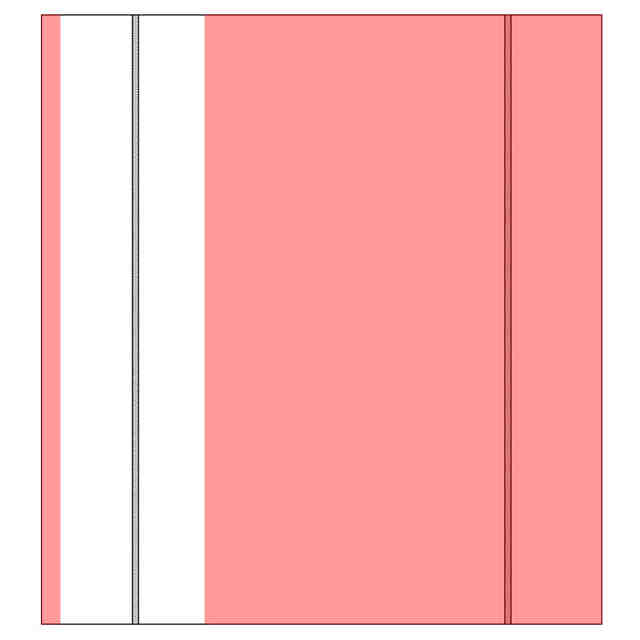

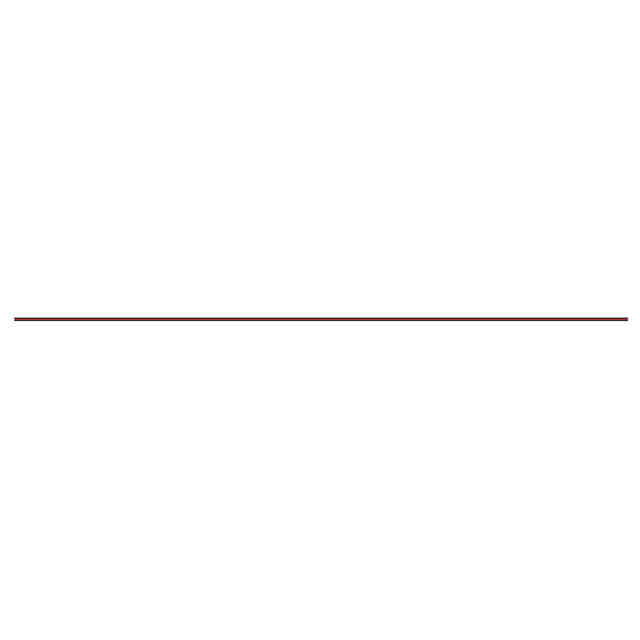

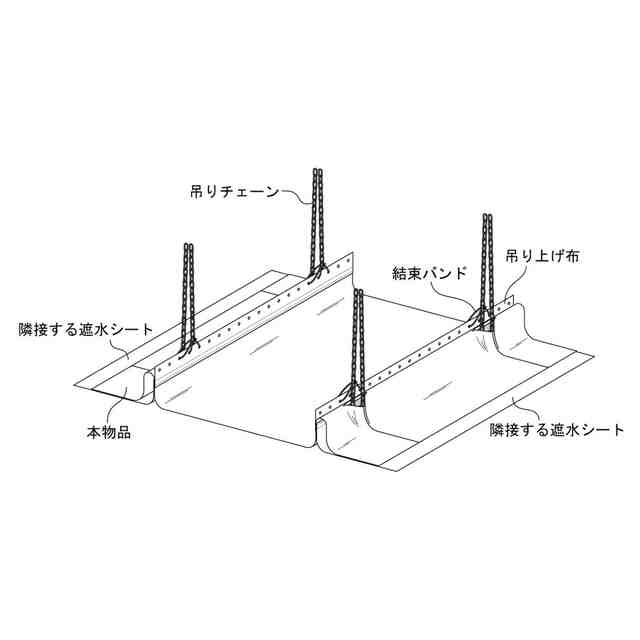

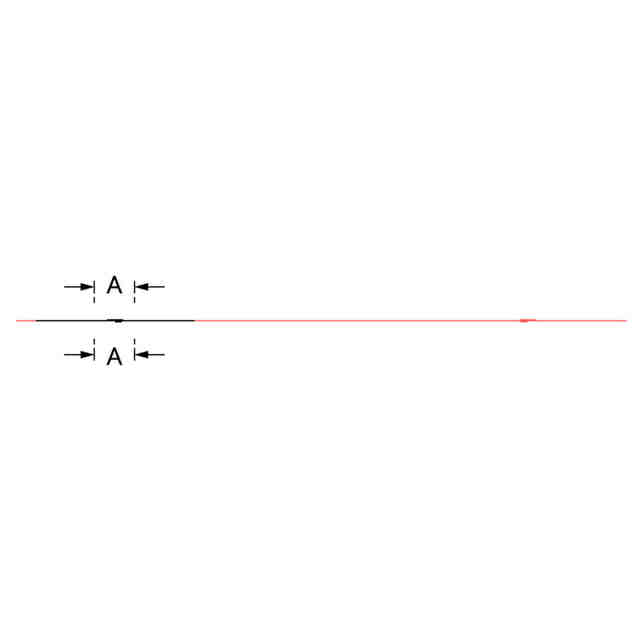

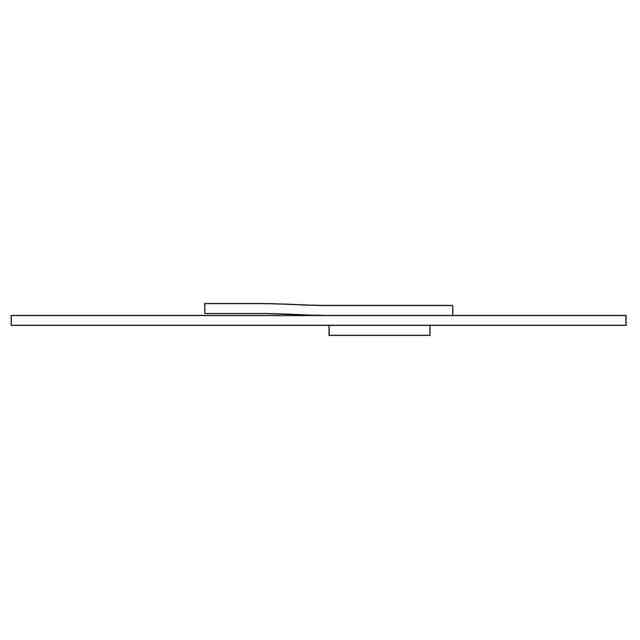

意匠の説明この意匠は、平面図において上下にのみ連続するものである。ピンク色で着色された部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。背面図は正面図と対称に表れるため省略する。また、右側面図は左側面図と対称に表れるため省略する。底面図及び使用状態を示す参考図において、面ファスナー表面に施された班点は、面ファスナーであることを特定するためのものであり、物品上に表れる模様ではない。使用状態を示す参考図は、本物品を隣接する遮水シートと接続して使用する様子を表すものである。

関連意匠
